基础篇3 比较指令与S、R指令的应用
《PLC应用技术》课件——6.2比较操作指令及其应用
设备名称 低品质指示灯 中品质指示灯 高品质指示灯
I/O分配表
输出 符号 HL1 HL2 HL3
I/O端口 Q0.0 Q0.1 Q0.2
比较操作指令的应用——棉花品质分类识别
梯 形 图 程 序
程序的编写、下载与调试
录屏
小结与思考
项目引入，棉花品质分类识别 棉花品质分类识别的程序设计
S7-1200 比 较 操 作 指 令 ， 介 绍 比 较 关系指令和范围比较指令
动画
比较操作指令类型
比较值指令
比较值指令
IN1
数据 类型
IN2
经比较，若输入数IN1等于输入数 IN2，则该触点有能流通过。
范围比较指令
IN2 IN1
IN3
数据 类型
经比较，若输入数IN1 大 于 等 于 输入数IN2 且 小于等于输入数IN3 ，则该触点有能流通过。
比较操作指令数据类型
比较操作指令的应用——棉花品质分类识别
棉花品质分类识别的编程与仿真演示
1. 你会用定时器配合比较操作指令设计交通灯梯形 图程序吗？
2. 如果比较对象数据类型不同，比较结果会怎么样？
棉花品质分类识别的PLC程序设计
——比较操作指令
本讲内容
比较操作指令类型 比较操作指令
指令的应用——棉花品质分类识别 程序的编写、下载及调试 小结与思考
项目引入
某智能抓棉分拣系统中，棉花品质传感器 将棉花品质检测后存在MD20中，请根据数值 将棉花品质分为高、中、低三类（小于20 为低 品质、20~35 为中品质、大于35为高品质）。 高品质HL1亮灯，中品质HL2亮灯，低品质HL3 亮灯。在进行品质检测时，需要进行品质参数 比对，就需要使用比较指令。
单片机指令的比较和条件判断
单片机指令的比较和条件判断在单片机编程中，指令的比较和条件判断是非常重要的部分。
通过比较和条件判断，单片机可以根据不同的条件执行不同的操作，使程序具有更大的灵活性和智能性。
本文将介绍单片机指令的比较和条件判断的基本原理和常用方法。
一、比较指令的原理在单片机中，比较指令用于比较两个数据的大小或者两个数据的位，得到比较结果后，可以根据比较结果进行相应的操作。
比较指令一般有无符号比较和有符号比较两种方式。
1. 无符号比较无符号比较是指比较两个无符号数据的大小。
无符号数是没有正负之分的整数，比如0-255之间的数值。
无符号比较指令一般是通过比较两个数值的大小来得到比较结果，比如是否相等、是否大于或小于等。
常用的无符号比较指令有“CMP”、“CMPU”等。
2. 有符号比较有符号比较是指比较两个有符号数据的大小。
有符号数是带有正负之分的整数，比如-128至127之间的数值。
有符号比较指令一般是通过比较两个数值的大小和符号位来得到比较结果，常用的有符号比较指令有“CMPS”、“CMPA”等。
二、条件判断的基本方法在单片机编程中，条件判断是根据比较结果来决定程序下一步执行哪个操作的判断过程。
条件判断一般使用条件分支指令来实现，常见的条件分支指令有“JZ”(跳转操作，当结果为零时跳转)、“JNZ”(跳转操作，当结果非零时跳转)、“JC”(跳转操作，进位标志为1时跳转)、“JNC”(跳转操作，进位标志为0时跳转)等。
条件判断的基本方法有以下几种：1. 分支语句分支语句是最常见且最基本的条件判断方法，通过判断条件是否满足，来选择不同的执行路径。
分支语句一般有if语句和switch语句两种形式。
if语句可以根据条件的真假选择执行的代码块，而switch语句可以根据不同的条件值选择执行的代码块。
2. 循环语句循环语句是通过条件判断来确定循环是否继续执行的，常见的循环语句有while循环、do-while循环和for循环等。
ss,rs,rr型指令
ss，rs，rr型指令
SS，RS，RR型指令分别指的是存储器-存储器（SS）型
指令、寄存器-存储器（RS）型指令和寄存器-寄存器（RR）
型指令。
1.寄存器-寄存器（RR）型指令：这种类型的指令需要多个通用寄存器或个别专用寄存器，从寄存器中取操作数，
把操作结果放到另一寄存器中。
机器执行这种指令的速度很
快，不需要访问内存。
2.寄存器-存储器（RS）型指令：执行此类指令，既要访问内存单元，又要访问寄存器。
3.存储器-存储器（SS）型指令：参与操作的数都放在内存里，从内存某单元中取操作数，操作结果存放至内存
另一单元中。
因此机器执行这种指令需要多次访问内存。
上述内容仅供参考，如需了解更多信息，建议查阅计算
机组成原理相关书籍或咨询专业人士。
存储器-存储器（SS）型指令的优缺点如下：
优点：
1.操作数都在内存单元中，从内存单元中取操作数，操作结果也存放在内存单元中，因此机器执行这种指令需要
多次访问内存。
2.由于这种指令操作数都放在内存单元中，所以可以同时对多个存储单元进行操作，从而提高CPU的运算速度。
缺点：
1.由于机器执行这种指令需要多次访问内存，因此执行速度相对较慢。
2.操作数都在内存单元中，因此当操作数较多时，需要占用大量的内存空间，从而增加了存储器的成本。
works3的比较指令
works3的比较指令摘要：1.比较指令简介2.比较指令在works3中的应用3.比较指令的语法与参数4.比较指令的实例分析5.比较指令在实际工作中的优势与局限正文：比较指令是编程中常用的一种指令，其作用是比较两个值的大小或者是否相等，并根据比较结果执行相应的操作。
在works3中，比较指令被广泛应用，以实现各种功能。
首先，比较指令在works3中的应用体现在数据处理方面。
例如，当需要对两个数进行比较时，可以使用比较指令。
此外，比较指令还可以用于判断字符串、日期等数据类型的大小关系。
这大大简化了程序设计的复杂性，提高了工作效率。
其次，比较指令的语法与参数设置也是非常重要的。
在works3中，比较指令的基本语法如下：```比较指令(操作数1, 操作数2, 操作结果)```其中，操作数1和操作数2是需要比较的值，操作结果是比較结果。
比较指令有以下几种：- `大于`（`>`）：判断操作数1是否大于操作数2- `小于`（`<`）：判断操作数1是否小于操作数2- `大于等于`（`>=`）：判断操作数1是否大于等于操作数2- `小于等于`（`<=`）：判断操作数1是否小于等于操作数2- `等于`（`=`）：判断操作数1是否等于操作数2- `不等于`（`<>`）：判断操作数1是否不等于操作数2通过这些参数，可以实现各种比较操作，满足不同场景的需求。
接下来，我们通过一个实例来分析比较指令的使用。
假设有一个简单的程序，需要判断一个数是否大于100：```如果数值1 > 100 然后显示“数值1大于100”否则显示“数值1小于等于100”```在这个例子中，我们使用了比较指令`大于`（`>`），根据比较结果执行相应的显示语句。
最后，我们需要了解比较指令在实际工作中的优势与局限。
优势在于比较指令简单易用，可以快速实现各种比较操作。
局限性在于比较指令只能处理数值类型的数据，对于字符串、日期等类型的数据，需要进行额外的处理。
汇编比较大小的指令汇编入门第一篇小白也能看懂
汇编比较大小的指令汇编入门第一篇小白也能看懂汇编语言是一种低级语言，它直接操作计算机底层的硬件，因此在性能和灵活性方面具有优势。
在汇编语言中，比较大小的指令是非常重要的，因为它们用于比较和判断两个数据的大小关系，从而控制程序的执行流程。
本文将介绍汇编比较大小的指令，希望能够帮助汇编语言入门的小白们更好地理解和应用。
一、比较指令在汇编语言中，常用的比较指令有CMP、TEST和CMPS等。
下面我们逐一介绍它们的使用方法和功能。
1. CMP指令CMP指令用于比较两个数据的大小，并根据比较结果设置标志位。
其语法格式如下：CMP destination, source其中，destination表示目标操作数，source表示源操作数。
CMP指令会将destination减去source的结果，并设置相关的标志位。
根据减法的结果，可以得到两个数据的大小关系。
例如，我们想比较寄存器AX的值和另一个数值x的大小关系，可以使用CMP指令如下：MOV AX, 10 ; 将AX寄存器的值设置为10CMP AX, x ; 将AX的值与x进行比较根据CMP指令执行后的标志位，可以使用其他指令来根据比较结果执行相应的操作，如跳转到指定位置或者进行条件循环等。
2. TEST指令TEST指令用于逻辑位操作，可以进行与、或和异或等操作，并根据操作结果设置标志位。
其语法格式如下：TEST operand1, operand2其中，operand1和operand2表示操作数。
TEST指令会对两个操作数进行位操作，并设置相应的标志位。
一般情况下，我们用TEST指令来检查一个寄存器或内存单元的某些位的状态。
例如，我们想检查寄存器AL的最高位是否为0，可以使用TEST指令如下：MOV AL, 0FFH ; 将AL寄存器的值设置为0FFHTEST AL, 80H ; 与80H进行位操作，检查最高位根据TEST指令执行后的标志位，我们可以使用条件跳转指令或条件设置指令来根据检查结果执行相应的操作。

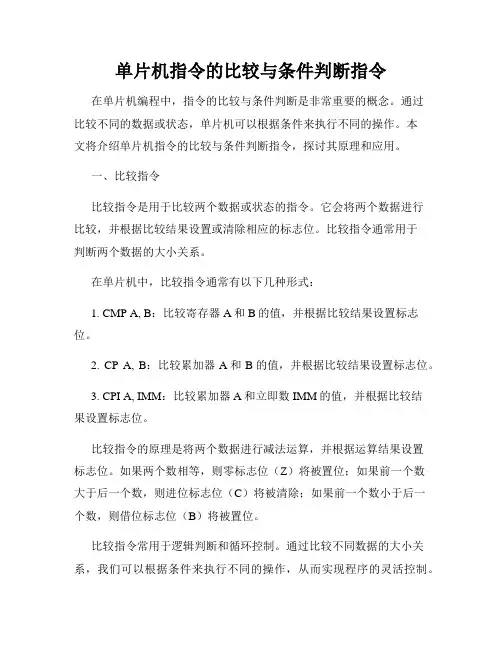

单片机指令的比较与条件判断指令
单片机指令的比较与条件判断指令在单片机编程中，指令的比较与条件判断是非常重要的概念。
通过比较不同的数据或状态，单片机可以根据条件来执行不同的操作。
本文将介绍单片机指令的比较与条件判断指令，探讨其原理和应用。
一、比较指令比较指令是用于比较两个数据或状态的指令。
它会将两个数据进行比较，并根据比较结果设置或清除相应的标志位。
比较指令通常用于判断两个数据的大小关系。
在单片机中，比较指令通常有以下几种形式：1. CMP A, B：比较寄存器A和B的值，并根据比较结果设置标志位。
2. CP A, B：比较累加器A和B的值，并根据比较结果设置标志位。
3. CPI A, IMM：比较累加器A和立即数IMM的值，并根据比较结果设置标志位。
比较指令的原理是将两个数据进行减法运算，并根据运算结果设置标志位。
如果两个数相等，则零标志位（Z）将被置位；如果前一个数大于后一个数，则进位标志位（C）将被清除；如果前一个数小于后一个数，则借位标志位（B）将被置位。
比较指令常用于逻辑判断和循环控制。
通过比较不同数据的大小关系，我们可以根据条件来执行不同的操作，从而实现程序的灵活控制。
二、条件判断指令条件判断指令是根据标志位的状态来判断执行哪个分支的指令。
在单片机编程中，常用的条件判断指令有以下几种形式：1. JZ ADDR：如果零标志位（Z）被置位，则跳转到指定地址ADDR处执行。
2. JNZ ADDR：如果零标志位（Z）被清除，则跳转到指定地址ADDR处执行。
3. JC ADDR：如果进位标志位（C）被置位，则跳转到指定地址ADDR处执行。
4. JNC ADDR：如果进位标志位（C）被清除，则跳转到指定地址ADDR处执行。
5. JB ADDR：如果借位标志位（B）被置位，则跳转到指定地址ADDR处执行。
6. JNB ADDR：如果借位标志位（B）被清除，则跳转到指定地址ADDR处执行。
条件判断指令通过检测标志位的状态来判断是否满足条件。
risc-v 汇编中比较大小的指令
risc-v 汇编中比较大小的指令RISC-V指令集是一种开放的指令集架构，它具有简洁、模块化和可扩展的特点。
在RISC-V汇编中，比较大小的指令可以帮助程序员实现条件判断和分支跳转等功能。
本文将介绍RISC-V汇编中常用的比较大小指令，并说明它们的使用方法和注意事项。
一、比较大小指令概述比较大小指令用于比较两个数的大小，并根据比较结果设置相应的标志位。
RISC-V中常用的比较大小指令有以下几种：1. slt（set less than）：当rs1 < rs2时，将rd设置为1，否则设置为0。
2. sltu（set less than, unsigned）：当rs1 < rs2时，将rd设置为1，否则设置为0。
该指令适用于无符号数的比较。
3. slti（set less than immediate）：当rs1 < imm时，将rd设置为1，否则设置为0。
4. sltiu（set less than immediate, unsigned）：当rs1 < imm 时，将rd设置为1，否则设置为0。
该指令适用于无符号数的比较。
二、使用比较大小指令比较大小指令的基本用法是将两个操作数放在寄存器中，然后使用比较大小指令进行比较，并根据比较结果设置标志位。
以下是一个简单的示例代码：```assembly.text.globl mainmain:li a0, 5 # 将5赋值给寄存器a0li a1, 10 # 将10赋值给寄存器a1slt a2, a0, a1 # 比较a0和a1的大小，将结果存入寄存器a2beqz a2, equal # 如果a2为0，跳转到equal标签# 如果a2不为0，执行分支跳转后的指令li a3, 1 # 将1赋值给寄存器a3j end # 无条件跳转到end标签equal:li a3, 0 # 将0赋值给寄存器a3end:# 结束程序li a7, 10 # 设置系统调用号为10（退出程序）ecall # 执行系统调用```在上述代码中，首先将5和10分别赋值给寄存器a0和a1，然后使用slt指令比较a0和a1的大小，并将结果存入寄存器a2。
三菱PLC指令解读5、传送比较指令及应用
3
例5-3 图5-15为指令CMP的应用例子。按X0及X2，问当按X1为8 次，10次，16次，灯Y0、Y1、Y2哪个亮?
图5-15
比较指令CMP工作时，其控制触点必须一直闭合。因此设置 X2，用M0自锁实现。当X1闭合8次，K10＞C0当前值，Y0得电； 当X1闭合10次，K10=C0当前值，Y1得电；当X1闭合16次， K10＜C0当前值，Y2
例5-4 如图5-16（a）所示，按X010，D1的当前值为100。之后 D1每秒加1，但程序不会停止。试改写程序，使D1大于200时， 程序停止加1运算。
(a)
(b) 图5-16 CPM指令使用例子
简易密码锁控制 项目控制要求：
利用PLC实现密码锁控制。
密码锁有3个置数开关（12个按钮），分 别代表3个十进制数，如所拨数据与密码锁设 定值相等，则3秒后开锁，20秒后重新上锁。
八、BIN交换指令
1．指令代码：FNC19 助记符：BIN （P） 16/32 2．功能：源操作数的BCD码转换成二进制数至 目标元件。 3．格式：
X 1 0
F N C 1 9 B IN
S
D
K 2 X 0 D 1 0
K2X0（BCD码） → D10（B二进制） 01011001（59）→ 00111011（B） 变换范围 16位：0~9999 32位：0~99999999 操作数：S：KnX … Z D：KnY … Z
二、区间比较指令
1．指令代码：FNC11，助记符：ZCP， ZCP（P） 2．功能：将一个源操作数[S]与两个源操作 数S1和S2间的比较区域比较。 3．操作格式：
X 0 F N C 1 1 1 Z C P ( P ) S S 2 S D
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津冶金职业技术学院课程指导方案（首页）
基础篇
任务三 比较指令与S/R 指令的应用
一、训练地点：PLC 实训室二 二、训练目标
1、掌握S7-200 PLC 的整数比较指令工作原理。
2、能将整数比较指令应用于定时器。
3、掌握S/R 指令的使用。
三、要点讲解
（1）比较指令介绍
整数比较指令使用方法：
○ IN1、IN2可为T 、C 以及VW 和MW 等。
○ 将IN1与IN2进行比较，若关系为真时，接通。
○ 对于将比较指令应用于定时器，则等于关系的比较类似于瞬时闭合的常开触点，而不等于关系的比较类似于瞬时断开的常闭触点。
举例：四节传送带的逆序启动和顺序停止，具体见项目二练习1. （2）S/R 指令
○ bit 可为T 、C 、Q 、M 等。
○N 取值1～255。
○置位（S ）指令就是将从bit 开始的连续N 个单元置1。
○复位（R ）指令就是将从bit 开始的连续N 个单元置0。
○S/R 指令和线圈输出指令对存储单元的存取机制不同，如：S 指令运行，将相应的单元置1（相当于得电），即使逻辑行断开，存储单元中的数不变，直到用R 指令用0将存储单元的1替换。
○为增加编程的严谨性，S/R 所在的逻辑行最好采用瞬时接通和断开的编程方式。
○ 避免双线圈：在一个程序中，对同样一个软继电器，不能多次使用线圈输出指令或线圈输出指令与S/R 指令混用。
四、练习题目
（1）用S/R 指令+比较指令实现七段数码管0～9间隔0.5秒循环显示，要求不变。
（2）十字路口交通灯编程
1点动
2、点动SB2，系统停止工作，灯全灭。
