第一章 OSI参考模型和TCP/IP协议体系
从物理结构上看，计算机网络又可定义为在协议控制下，由若干计算 机、终端设备、数据传输设备和通信控制处理机等组成的系统集合。 该定义强调计算机网是在协议控制下，通过通信系统实现计算机之间 的连接，网络协议是区别计算网络与一般的计算机互连系统的标志。
综上所述，根据目前流行的观点，可以把计算机网络定义为：按照网 络协议，以共享资源为主要目的，将地理上分散且独立的计算机互相 连接起来形成的集合体。通常根据人们所处环境和研究的着眼点不同， 可采用不同术语。当着重研究网络资源共享问题时，可称作计算机网 络；当着重研究和分析通信方面问题时，常称作计算机通信网络。我 们对这两个术语将不加严格区分，一般都称作计算机网络。
实体与协议： 网络中的通信是指在不同系统中的实体之间的通信。 实体，是指能发送和接收信息的任何东西，包括终端、应用软件、
通信进程等。 协议：跟在人与人之间交流一样，实体之间通信需要一些规则和
约定，例如，传送的信息块采用何种编码和怎样的格式？如何识 别收发者的名称和地址？传送过程中出现错误如何处理？发送和 接收速率不一致怎么办？简单地讲，通信双方在通信时需要遵循 的一组规则和约定就是协议。 协议的构成：协议主要由语义、语法和定时三部分组成，语义规 定通信双方准备“讲什么”，亦即确定协议元素的种类；语法规 定通信双方“如何讲”，确定数据的信息格式、信号电平等；定 时则包括速度匹配和排序等。
18
第一章 OSI参考模型和TCP/IP协议体系
提高可靠性表现在网络中各台计算机可以通过网络彼 此互为后备机，一旦某台计算机出现故障，故障机的任务 就可由其它计算机代为处理，避免了单机在无后备使用情 况下，某些计算机故障导致系统瘫痪的现象，大大提高了 可靠性。
第一章 OSI参考模型和TCP/IP协议体系
从物理结构上看，计算机网络又可定义为在协议控制下，由若干计算 机、终端设备、数据传输设备和通信控制处理机等组成的系统集合。 该定义强调计算机网是在协议控制下，通过通信系统实现计算机之间 的连接，网络协议是区别计算网络与一般的计算机互连系统的标志。
综上所述，根据目前流行的观点，可以把计算机网络定义为：按照网 络协议，以共享资源为主要目的，将地理上分散且独立的计算机互相 连接起来形成的集合体。通常根据人们所处环境和研究的着眼点不同， 可采用不同术语。当着重研究网络资源共享问题时，可称作计算机网 络；当着重研究和分析通信方面问题时，常称作计算机通信网络。我 们对这两个术语将不加严格区分，一般都称作计算机网络。
实体与协议： 网络中的通信是指在不同系统中的实体之间的通信。 实体，是指能发送和接收信息的任何东西，包括终端、应用软件、
通信进程等。 协议：跟在人与人之间交流一样，实体之间通信需要一些规则和
约定，例如，传送的信息块采用何种编码和怎样的格式？如何识 别收发者的名称和地址？传送过程中出现错误如何处理？发送和 接收速率不一致怎么办？简单地讲，通信双方在通信时需要遵循 的一组规则和约定就是协议。 协议的构成：协议主要由语义、语法和定时三部分组成，语义规 定通信双方准备“讲什么”，亦即确定协议元素的种类；语法规 定通信双方“如何讲”，确定数据的信息格式、信号电平等；定 时则包括速度匹配和排序等。
18
第一章 OSI参考模型和TCP/IP协议体系
提高可靠性表现在网络中各台计算机可以通过网络彼 此互为后备机，一旦某台计算机出现故障，故障机的任务 就可由其它计算机代为处理，避免了单机在无后备使用情 况下，某些计算机故障导致系统瘫痪的现象，大大提高了 可靠性。

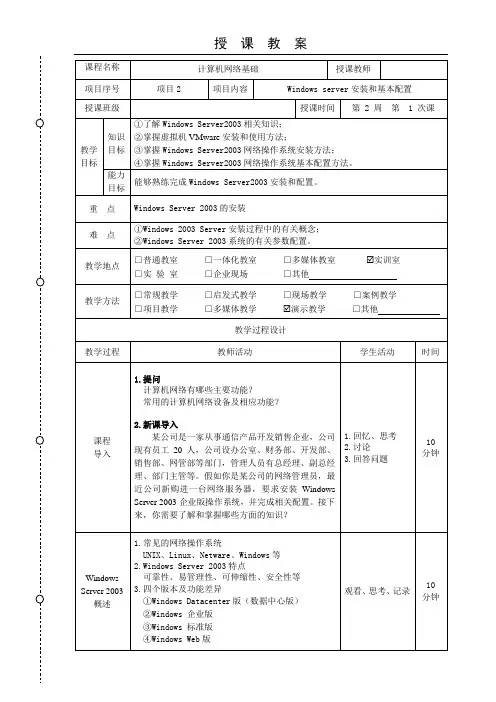

《计算机网络基础》教案-项目2-1
3.现场演示(VMWare环境)
4.引导学生进入模仿演练阶段
1.观察、理解
2.学生模仿演练，在VMWare环境下，独立完成系统基本配置。
25
分钟
课后任务
1.评价学生自主操作情况
2.课堂小结
网络操作系统概念、结构、常见产品
不同版本的Windows Server 2003的介绍
Windows server 2003的安装与配置
教学方法
□常规教学□启发式教学□现场教学□案例教学
□项目教学□多媒体教学演示教学□其他
教学过程设计
教学过程
教师活动
学生活动
时间
课程
导入
1.提问
计算机网络有哪些主要功能？
常用的计算机网络设备及相应功能？
2.新课导入
某公司是一家从事通信产品开发销售企业，公司现有员工20人，公司设办公室、财务部、开发部、销售部、网管部等部门，管理人员有总经理、副总经理、部门主管等。假如你是某公司的网络管理员，最近公司新购进一台网络服务器，要求安装Windows Server 2003企业版操作系统，并完成相关配置。接下来，你需要了解和掌握哪些方面的知识？
Windows企业版
Windows标准版
Windows Web版
观看、思考、记录
10
分钟
虚拟机VMware
基本操作
现场操作演示：
1.虚拟机软件VMware9.0安装
2.虚拟机软件VMware9.0常用功能使用
1.观察、理解
2.学生自主操作
10
分钟
windows server 2003安装
1.介绍安装前的准备
1.观察、理解、讨论（每服务器、每客户的概念区别）
4.引导学生进入模仿演练阶段
1.观察、理解
2.学生模仿演练，在VMWare环境下，独立完成系统基本配置。
25
分钟
课后任务
1.评价学生自主操作情况
2.课堂小结
网络操作系统概念、结构、常见产品
不同版本的Windows Server 2003的介绍
Windows server 2003的安装与配置
教学方法
□常规教学□启发式教学□现场教学□案例教学
□项目教学□多媒体教学演示教学□其他
教学过程设计
教学过程
教师活动
学生活动
时间
课程
导入
1.提问
计算机网络有哪些主要功能？
常用的计算机网络设备及相应功能？
2.新课导入
某公司是一家从事通信产品开发销售企业，公司现有员工20人，公司设办公室、财务部、开发部、销售部、网管部等部门，管理人员有总经理、副总经理、部门主管等。假如你是某公司的网络管理员，最近公司新购进一台网络服务器，要求安装Windows Server 2003企业版操作系统，并完成相关配置。接下来，你需要了解和掌握哪些方面的知识？
Windows企业版
Windows标准版
Windows Web版
观看、思考、记录
10
分钟
虚拟机VMware
基本操作
现场操作演示：
1.虚拟机软件VMware9.0安装
2.虚拟机软件VMware9.0常用功能使用
1.观察、理解
2.学生自主操作
10
分钟
windows server 2003安装
1.介绍安装前的准备
1.观察、理解、讨论（每服务器、每客户的概念区别）
(中职)计算机网络技术(第3版)项目4使用物理层互连设备电子课件(工信版)
测试网卡
任务1 网线的制作与测试
（3）检查网络是否畅通。
在DOS提示符下输入“ping 192.168.0.2”(ping后面的数字是第二 台计算机的IP地址)。若屏幕上出现如图所示信息，则表明网络已经畅通。 如果出现其他信息，则表明网络不通，需要重新检查网线和网络设置
测试网络
任务1 网线的制作与测试
（3）802.3中光纤以太网规范（后续章节会提到以太网）
① IEEE 802.3u:100Base-FX。 ② IEEE 802.3z:1000Base-SX/1000Base-LX。 ③ 100Base-FX多模：50μm或62.5μm多模光纤（传输距离<=2km）。 ④ 100Base-FX单模：9μm单模光纤（传输距离<=10km）。 ⑤ 1000Base-SX（多模）：62.5μm多模光纤（传输距离<=275m）；
同轴电缆结构图
任务1 网线的制作与测试
（2）同轴电缆的分类
① RG-8和RG-11：特性阻抗为50Ω，用于粗缆以太网，即10Base-5网络 （标准以太网，以太网的最初实现）。
提示：10Base-5中的Base表示基带传输；10表示最大传输速度为10Mbps； 5表示最大传输距离为500米。
② RG-58: 特性阻抗为50Ω，用于细缆以太网，即10Base-2网络。 提示：10Base-2中的Base表示基带传输；10表示最大传输速度为10Mbps；
【任务分析】
组建一个网络时，必须在每台 机器上安装一个专门的接口卡， 将接口卡与通信电缆相连接并运 行相应的驱动程序后，网络中计 算机之间才能进行相互通信，该 接口卡又称网络适配器。或网络 接口卡NIC（Network Interface Card）,简称网卡。 它是组建局域网的主要器件。对 一些通用的网卡一般不需要安装 驱动程序，Windows XP会自动 识别，但其它的一些网卡则需要 进行手工驱动程序的安装。
任务1 网线的制作与测试
（3）检查网络是否畅通。
在DOS提示符下输入“ping 192.168.0.2”(ping后面的数字是第二 台计算机的IP地址)。若屏幕上出现如图所示信息，则表明网络已经畅通。 如果出现其他信息，则表明网络不通，需要重新检查网线和网络设置
测试网络
任务1 网线的制作与测试
（3）802.3中光纤以太网规范（后续章节会提到以太网）
① IEEE 802.3u:100Base-FX。 ② IEEE 802.3z:1000Base-SX/1000Base-LX。 ③ 100Base-FX多模：50μm或62.5μm多模光纤（传输距离<=2km）。 ④ 100Base-FX单模：9μm单模光纤（传输距离<=10km）。 ⑤ 1000Base-SX（多模）：62.5μm多模光纤（传输距离<=275m）；
同轴电缆结构图
任务1 网线的制作与测试
（2）同轴电缆的分类
① RG-8和RG-11：特性阻抗为50Ω，用于粗缆以太网，即10Base-5网络 （标准以太网，以太网的最初实现）。
提示：10Base-5中的Base表示基带传输；10表示最大传输速度为10Mbps； 5表示最大传输距离为500米。
② RG-58: 特性阻抗为50Ω，用于细缆以太网，即10Base-2网络。 提示：10Base-2中的Base表示基带传输；10表示最大传输速度为10Mbps；
【任务分析】
组建一个网络时，必须在每台 机器上安装一个专门的接口卡， 将接口卡与通信电缆相连接并运 行相应的驱动程序后，网络中计 算机之间才能进行相互通信，该 接口卡又称网络适配器。或网络 接口卡NIC（Network Interface Card）,简称网卡。 它是组建局域网的主要器件。对 一些通用的网卡一般不需要安装 驱动程序，Windows XP会自动 识别，但其它的一些网卡则需要 进行手工驱动程序的安装。

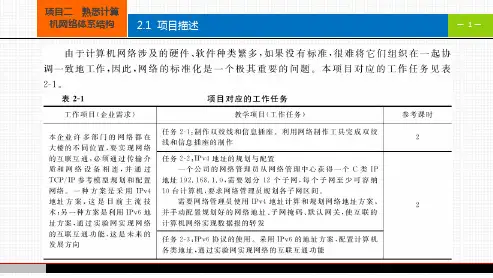

《计算机网络技术项目化教程》课件 项目2 熟悉计算机网络体系结构
