Allegro焊盘和封装制作汇编
Allegro_pcb封装详细制作过程
时间：2012年12月17日10:00:061.关于制作封装的步骤;1).自定义手动制作:1. 打开Allegro PCB Design GXL，创建Package symbol 及元件封装页面。
2.在Setup选项中，设置gird和DseignParameters中关于现实范围的大小。
范围的设置可以参考下图，extents是指范围，建议从-1000，-1000开始，2000,2000结束，这样可以使原点显示在中间，使得设计更加简便。
另外还要进行个点设置，在同一工具拦下，选择gird，进行设置。
如下图所示：其中gird on为格点显示按钮。
用来显示格点。
关于格点的设置可以参看相关笔记-格点设置详解3.在准备工作完成后，执行菜单layout，选择pins放置焊盘，如下图：在padstack里选择焊盘，当然要把自制的焊盘库提前添加到指定的位置才可以。
焊盘库与元件库的添加步骤：在Setup-->User Preference Editer-->Categaies-->path选项中的padpath和psmpath中进行设置。
如下图。
在这些准备完成后，可以进行焊盘的添加，点击padstack，选择焊盘。
如下图：选择要放置的焊盘。
一般以原点作为第一个放置点进行放置，以便容易把握尺寸。
呵呵！如果此时不小心多放置了一个焊盘，就要执行删除操作，或者需要旋转一个角度，可以执行选装操作。
具体的执行步骤如下：删除操作：Edit-->Spin,然后点击空白处，然后选择delete或者使用快捷键ctrl+D，然后选择要删除的焊盘，删除即可。
旋转操作：Edit-->Spin,然后在侧边栏输入旋转角度，或者直接旋转亦可。
另外，关于两个焊盘之间的距离的控制盒测量的操作具体如下;焊盘之间的控制可以通过手动放置移动来控制，也可以在命令栏里通过输入坐标来控制。
输入坐标的指令为：x ——>100 100；输入x后要按enter键后，输入坐标以，100 100.该做标为绝对坐标。
Allegro焊盘与封装制作
焊盘、封装设计1. 直插焊盘尺寸设引脚实际直径PDrill diameter：D=P+0.3（P<=1mm）；P+0.4（P>1mm&&D<=2mm）；P+0.5mm（P>2mm）Regular pad：D+0.4（D<1.27mm）；D+0.76（D>1.27mm）；D+1mm（Drill为矩形或椭圆形）Flash焊盘：内径=Drill diameter+0.5mm；外径=Regular pad+0.5mm;Anti pad：Regular pad+0.5mm；Flash的创建：保证flash的spoke的宽度，通常为10mil(0.254mm)以上直插式焊盘不需要PasteMask层，因为直插焊盘不用贴片。
2. 表贴焊盘尺寸根据DataSheet或使用Orcad library builder生成，然后修改，注意阻焊层不要重叠3. 直插焊盘钻孔符号直插焊盘需要添加钻孔符号Drill/Slot symbol，制作光绘文件的时候用的一些表识符号，Figure，一般选择Hexagon X，六边形；Characters用A，Width和Height都是根据Drill的大小来填写，一般和Drill一样大。
4. 焊盘各层含义说明Solder mask：阻焊层，PCB上绿油那部分，比焊盘大0.1mm或0.05mm（视具体情况而定）Paste mask：助焊层，<=实际焊盘大小，贴片钢网用，通常等于焊盘大小(BGA一般小于焊盘) Film mask：预留层，用户添加自定义信息Thermal relief：热风焊盘，用于避免焊接时散热过快，当器件引脚与负片层平面连接时使用，通过热风焊盘将drill和负片层连接，掏空的区域就是制作的Flash（Flash中的铜皮就是负片掏空部分）Anti pad：抗电边距，防止引脚与其他网络相连，其直径即为避让圆形的直径；当焊盘的网络与负片层网络不同时，通过Anti Pad将负片层和drill进行隔离，以避开负片层网络。

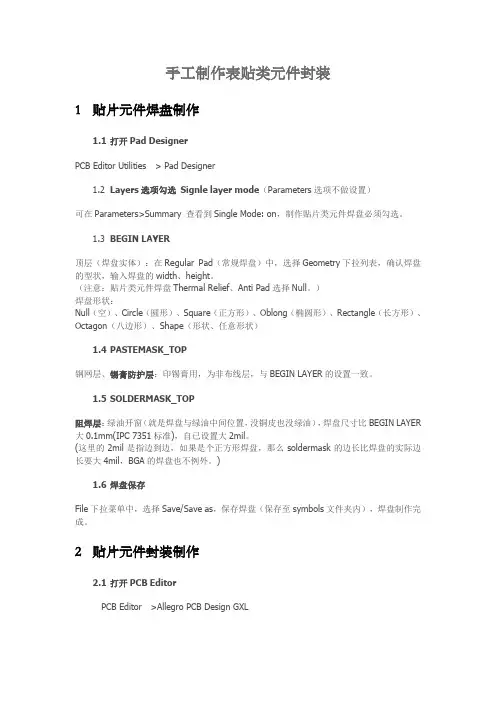

Allegro表贴类元件焊盘与封装制作
手工制作表贴类元件封装1贴片元件焊盘制作1.1打开Pad DesignerPCB Editor Utilities > Pad Designer1.2Layers选项勾选Signle layer mode（Parameters选项不做设置）可在Parameters>Summary 查看到Single Mode: on，制作贴片类元件焊盘必须勾选。
1.3BEGIN LAYER顶层（焊盘实体）：在Regular Pad（常规焊盘）中，选择Geometry下拉列表，确认焊盘的型状，输入焊盘的width、height。
（注意：贴片类元件焊盘Thermal Relief、Anti Pad选择Null。
）焊盘形状：Null（空）、Circle（圆形）、Square（正方形）、Oblong（椭圆形）、Rectangle（长方形）、Octagon（八边形）、Shape（形状、任意形状）1.4PASTEMASK_TOP钢网层、锡膏防护层：印锡膏用，为非布线层，与BEGIN LAYER的设置一致。
1.5SOLDERMASK_TOP阻焊层：绿油开窗（就是焊盘与绿油中间位置，没铜皮也没绿油），焊盘尺寸比BEGIN LAYER 大0.1mm(IPC 7351标准)，自已设置大2mil。
(这里的2mil是指边到边，如果是个正方形焊盘，那么soldermask的边长比焊盘的实际边长要大4mil，BGA的焊盘也不例外。
)1.6焊盘保存File下拉菜单中，选择Save/Save as，保存焊盘（保存至symbols文件夹内），焊盘制作完成。
2贴片元件封装制作2.1打开PCB EditorPCB Editor >Allegro PCB Design GXL2.2新建封装符号File> New ，弹出New Drawing对话框，Drasing Name输入新建封装的名称，点击Browse 选择封装存放的路径，Drawing Type选择Package symbol。
Allegro元件封装(焊盘)制作方法总结
Allegro元件封装(焊盘)制作方法总结ARM+Linux底层驱动2009-02-27 21:00 阅读77 评论0字号：大中小/html/PCBjishu/2008/0805/3289.html在Allegro系统中，建立一个零件（Symbol）之前，必须先建立零件的管脚（Pin）。
元件封装大体上分两种，表贴和直插。
针对不同的封装，需要制作不同的Padstack。
Allegro中Padstack主要包括以下部分。
1、PAD即元件的物理焊盘pad有三种：1.Regular Pad，规则焊盘（正片中）。
可以是：Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、Shape形状（可以是任意形状）。
2.Thermal relief 热风焊盘（正负片中都可能存在）。
可以是：Null（没有）、Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、flash形状（可以是任意形状）。
3.Anti pad 抗电边距（负片中使用），用于防止管脚与其他的网络相连。
可以是：Null（没有）、Circle 圆型、Square 方型、Oblong 拉长圆型、Rectangle 矩型、Octagon 八边型、Shape形状（可以是任意形状）。
2、SOLDERMASK：阻焊层，使铜箔裸露而可以镀涂。
3、PASTEMASK：胶贴或钢网。
4、FILMMASK：预留层，用于添加用户需要添加的相应信息，根据需要使用。
表贴元件的封装焊盘，需要设置的层面及尺寸：Regular Pad：具体尺寸根据实际封装的大小进行相应调整后得到。
推荐使用《IPC-SM-78 2A Surface Mount Design and Land Pattern Standard》中推荐的尺寸进行尺寸设计。
同时推荐使用IPC-7351A LP Viewer。
CdenceAllegro元件封装制作流程含实例定稿版
C d e n c e A l l e g r o元件封装制作流程含实例 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。
简单来说，首先用户需要制作自己的焊盘库Pads，包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。
下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。
2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。
对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K为元件引脚宽度，H为元件引脚高度，W为引脚长度，P为两引脚之间距离（边距离，非中心距离），L为元件长度。
X为焊盘长度，Y为焊盘宽度，R为焊盘间边距离，G为封装总长度。
则封装的各尺寸可按下述规则：1)X=Wmax+2/3*Hmax+8 mil2)Y=L，当L<50 mil；Y=L+ (6~10) mil，当L>=50 mil时3)R=P-8=L-2*Wmax-8 mil；或者G=L+X。
这两条选一个即可。
个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合（尤其是当Wmax标得不准时，第一个原则对封装影响很大），但若元件尺寸较大（比如说钽电容的封装）则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。
[整理]allegro焊盘制作
![[整理]allegro焊盘制作](https://img.taocdn.com/s3/m/7e9b1deb5022aaea998f0f67.png)
Cadence_SPB16.2入门教程——焊盘制作焊盘制作1.1 用Pad Designer制作焊盘Allegro中制作焊盘的工作叫Pad Designer，所有SMD焊盘、通孔焊盘以及过孔都用该工具来制作。
打开程序->Cadence SPB 16.2->PCB Editer utilities->Pad Designer，弹出焊盘制作的界面，如图1.1所示。
图1.1 Pad Designer工具界面在Units下拉框中选择单位，常用的有Mils(毫英寸)，Millimeter(毫米)。
根据实际情况选择。
在Hole type下拉框中选择钻孔的类型。
有如下三种选择：Circle Drill：圆形钻孔；Oval Slot：椭圆形孔；Rectangle Slot：矩形孔。
在Plating下拉框中选择孔的金属化类型，常用的有如下两种：Plated：金属化的；Non-Plated：非金属化的。
一般的通孔元件的管脚焊盘要选择金属化的，而元件安装孔或者定位孔则选择非金属化的。
在Drill diameter编辑框中输入钻孔的直径。
如果选择的是椭圆或者矩形孔则是Slot size X，Slot size Y两个参数，分别对应椭圆的X，Y轴半径和矩形的长宽。
一般情况下只要设置上述几个参数就行了，其它参数默认就可以。
设置好以后单击Layers标签，进入如图1.2所示界面。
图1.2 Pad Designer Layers界面如果制作的是表贴元件的焊盘将 Singel layer mode 复选框勾上。
需要填写的参数有：BEGINLAYER层的Regular Pad；SOLDEMASK_TOP层的Regular Pad；PASTEMASK_TOP层的Regular Pad。
如图1.3所示。
图1.3 表贴元件焊盘设置如果是通孔焊盘，需要填写的参数有：BEGINLAYER层的Regular Pad，Thermal Relief，Anti Pad；DEFAULTINTERNAL层的Regular Pad，Thermal Relief，Anti Pad；ENDLAYER层的Regular Pad，Thermal Relief，Anti Pad；SOLDEMASK_TOP层的Regular Pad；PASTEMASK_TOP层的Regular Pad。
allegro制作PCB封装详细讲解
目录目录 (1)第一章制作Pad (2)1.1概述 (2)1.2制作规则单面pad略 (6)1.3制作规则过孔pad略 (6)1.4制作异形单面pad (6)第二章制作封装 (7)2.1普通封装制作 (7)2.2制作机械（定位孔/安装孔）封装 (8)2.3导出封装 (9)第一章制作Pad1.1概述一、Allegro中的Padstack主要包括1、元件的物理焊盘1）规则焊盘（Regular Pad）。
有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)2）热风焊盘（Thermal Relief）。
有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)3）抗电边距（Anti Pad）。
用于防止管脚和其他网络相连。
有圆形、方形、椭圆形、矩形、八边形、任意形状（Shape)。
2、阻焊层（soldermask）：阻焊盘就是solder mask，是指板子上要上绿油的部分。
实际上这阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出了铜皮。
通常为了增大铜皮的厚度，采用阻焊层上划线去绿油，然后加锡达到增加铜线厚度的效果。
3、助焊层（Pastemask）：机器贴片的时候用的。
对应着所以贴片元件的焊盘、在SMT加工是，通常采用一块钢板，将PCB上对应着元器件焊盘的地方打孔，然后钢板上上锡膏，PCB在钢板下的时候，锡膏漏下去，也就刚好每个焊盘上都能沾上焊锡，所以通常阻焊层不能大于实际的焊盘的尺寸。
用“<=”最恰当不过。
4、预留层（Filmmask）：用于添加用户自定义信息。
表贴元件的封装、焊盘，需要设置的层面以及尺寸5、Regular Pad：具体尺寸更具实际封装的大小进行设置。
推荐参照《IPC-SM-782A Surface Mount Design and Land Pattern Standard》。
6、Thermal Relief：通常要比规则焊盘尺寸大20mil，如果Regular Pad尺寸小于40mil，需要适当减小尺寸差异。
Allegro 中封装焊盘命名规则及设计方法
Allegro 中封装焊盘命名规则及设计方法本文档主要目的是：1.对目前所制作使用的焊盘库进行规范、整理，以便焊盘一.对编辑焊盘的界面进行介绍1. Allegro SPB 15.5\Pcb Edit Utilities\Pad Designer进入,如下图（1）所示图（1）Type栏：定义设计焊盘的类型·Through----表示设计插针焊盘·Blind/Buried----表示设计盲/埋孔·Single----表示设计贴片式焊盘Internal layers栏：控制单一的没与任何其它网络连接的焊盘在出内层Gerber时的输出方式·Fixed---锁定焊盘，在输出内层Gerber时不能设置单一焊盘的输出方式，会按照本来面貌输出·Optional----允许在输出内层Gerber时通过设置Artwork Control Form中Film Control栏的Suppress Unconnected pads来控制单一焊盘的输出方式Untis栏：单位及精度选择·Untis----有五种单位选择，Mils（千分之一寸）、Inch（英寸）、Millmeter（毫米）、Centimeter （厘米）、Micron（微米）·Decimal places---测量单位精度设定Multiple drill栏：当焊盘中有多个孔时需设置此项Drill hole栏：插针式焊盘的钻孔孔径及是否电镀的设置·Plating type----插针式焊盘是否电镀。
点下拉菜单，plated（电镀）、Non-Plated（非电镀）、Optional（默认值）·Size----插针式焊盘的钻孔孔径·Offset X：为0·Offset Y：为0Drill symbol栏：设置钻孔符号及符号大小，不同孔径的孔所用的Drill symbol要不同·Figuer----设置钻孔符号，点下拉菜单，有十四种符号供选择·Circle圆形·Square正方形·Hexagon X六角形（横）·Hexagon Y六角形（直）·Octagon八角形·Cross 十字形·Diamond 鑽石形·Triangle 三角形·Oblong X 椭圆形（横）·Oblong Y 椭圆形（直）·Rectangle 长方形·Character---设置钻孔标示字符串·Width---设置符号的宽度·Height---设置符号的高度2.打下焊盘编辑器，所图（2）所示：·Thermal relief：热涨缩间隙，常用于相同NetList的填充铜薄与PAD的间隙·Anti Pad：抗电边距，常用于不同NetList的填充铜薄与PAD的间隙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Allegro封装制作
在制作
PCB元
件封装
之前先
要做好
该元件
的焊盘
DIP-8封装图
我们以一个DIP-8的封
装为例，先
做好通孔焊
盘，再做元
件的PCB封
装
焊盘实际大小PASTEMASK_T
OP
无无
比实际焊盘大0.1-0.2MM
SOLDERMASK_TOP /BOTTOM 比实际焊盘大
0.2MM
比实际焊盘大0.2MM 焊盘实际大小END
LAYER 比实际焊盘大0.1MM 比实际焊盘大0.1MM 比实际焊盘小0.1MM DEFAUL
INTERNAL
比实际焊盘大0.2MM 比实际焊盘大0.2MM 焊盘实际大小BEGIN LAYER
Anti Pad Thermal Pelief Regular Pad Layer 黄色字体部分为贴片焊盘所需要参数
先建立一
个封装，
在Allegro
里面，单
击
File→Ne w
单击
Setup→Drawi
ng Size
⏹选择焊盘
⏹单击Layout→Pin
在焊盘库里选择之前做好的焊盘,单击
“OK”进行放置。
⏹根据元件的DATASHEET放置焊盘数量
⏹在命令框内输入“x 0 0”,根据之前的设置，将出现1到4PIN，将X轴
的方向改为左，输入“x 7.62,7.62”出现5到8PIN。
已经放置好的
焊盘图片
⏹增加元
件丝印⏹单击Add→Li
ne
⏹增加元件位号
⏹单击Layout→
Labels→Ref Des ⏹增加元件型号/
元件值
⏹单击Layout→Labels→
⏹Value
⏹增加元件占地区域和高度
⏹单击Setup→⏹Areas→
⏹Package
Height
⏹增加元件尺
寸
⏹单击
Dimension→Linear Dim,再用鼠标点击需
要测量的
2PIN
视需要而定禁止放过孔区Top Via Keepout 9 视需要而定禁止布线区
Top Route Keepout 8 必要元件占地区域和高度。
Place_Bound_Top Package Geometry 7 必要元件外形和说明：线条、弧、字、Shape 等。
Silkscreen_Top Package Geometry 6 必要元件型号或元件值。
Silkscreen_Top Component Value 5 必要元件的位号。
Silkscreen_Top Ref Des 4 必要映射原理图元件的pin 号。
如果PAD 没标号，表示原理图不关心这个pin 或是机械孔。
Pin_Number Package Geometry 3视需要而定、有导电性Pad/PIN （通孔或盲孔）Bottom Eth 2*必要、有导电性Pad/PIN(通孔或表贴孔)
Shape （贴片IC 下的散热铜箔）
Top Eth 1备注元件要素SUBCLASS CLASS 序号。
