喷漆件外观检验标准

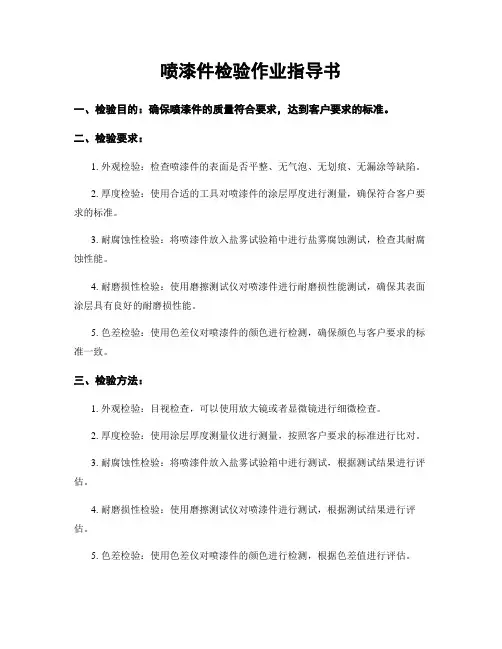

喷漆件检验作业指导书
喷漆件检验作业指导书一、检验目的：确保喷漆件的质量符合要求，达到客户要求的标准。
二、检验要求：1. 外观检验：检查喷漆件的表面是否平整、无气泡、无划痕、无漏涂等缺陷。
2. 厚度检验：使用合适的工具对喷漆件的涂层厚度进行测量，确保符合客户要求的标准。
3. 耐腐蚀性检验：将喷漆件放入盐雾试验箱中进行盐雾腐蚀测试，检查其耐腐蚀性能。
4. 耐磨损性检验：使用磨擦测试仪对喷漆件进行耐磨损性能测试，确保其表面涂层具有良好的耐磨损性能。
5. 色差检验：使用色差仪对喷漆件的颜色进行检测，确保颜色与客户要求的标准一致。
三、检验方法：1. 外观检验：目视检查，可以使用放大镜或者显微镜进行细微检查。
2. 厚度检验：使用涂层厚度测量仪进行测量，按照客户要求的标准进行比对。
3. 耐腐蚀性检验：将喷漆件放入盐雾试验箱中进行测试，根据测试结果进行评估。
4. 耐磨损性检验：使用磨擦测试仪对喷漆件进行测试，根据测试结果进行评估。
5. 色差检验：使用色差仪对喷漆件的颜色进行检测，根据色差值进行评估。
四、检验记录：1. 检验人员应当对每一批喷漆件进行检验，并记录检验结果。
2. 检验记录应包括喷漆件的编号、检验日期、检验结果等信息。
3. 检验记录应保存至少一年，以备日后查阅。
五、检验标准：1. 检验标准应符合客户要求的标准，可以参考国家标准或者行业标准。
2. 检验标准应明确具体的要求，确保检验结果准确可靠。
六、注意事项：1. 检验人员应具备相关的检验技术和经验，确保检验结果准确可靠。
2. 在进行检验时，应注意安全防护措施，避免发生意外事故。
3. 对于不合格的喷漆件，应及时通知生产部门进行整改，并对整改后的产品进行重新检验。
以上为喷漆件检验作业指导书，希翼对您有所匡助。
如有任何疑问，请随时与我们联系。
喷漆件外观检验标准
喷漆件外观检验标准.pdf喷漆件外观检验标准1. 引言1.1 目的本文档旨在规定喷漆件外观检验的标准，以确保产品的质量和外观符合要求。
1.2 适用范围本标准适用于所有喷涂件的外观检验。
2. 术语和定义2.1 喷涂件指通过喷涂工艺处理并具有特定外观要求的产品。
2.2 外观检验通过视觉观察和相关测试方法，对喷涂件的外观进行检查，以判断其是否符合标准要求。
3. 检验条件3.1 检验设备3.1.1 目视检查器3.1.2 照明设备3.1.3 量具3.2 环境要求3.2.1 检验环境应保持干燥、明亮、无灰尘和无干扰物。
3.2.2 温度和湿度应在正常范围内。
4. 外观检验项目及要求4.1 颜色一致性4.2 涂层厚度4.3 表面光洁度4.4 鼓泡和鱼眼4.5 涂层附着力4.6 特定标识检查5. 检验方法5.1 目视检查5.2 颜色比对5.3 涂层厚度测试5.4 光洁度测试5.5 鼓泡和鱼眼检查方法5.6 附着力测试5.7 特定标识检查方法6. 文档附件本文档涉及的附件包括：6.1 喷涂件外观检验记录表6.2 外观缺陷分类标准表7. 法律名词及注释7.1 合格品指在外观检验中符合标准要求的产品。
7.2 不合格品指在外观检验中不符合标准要求的产品。
喷漆件外观检验标准1. 引言1.1 目的本文档旨在规范喷漆件外观检验的方法和标准，以保证产品的质量和外观达到要求。
1.2 适用范围本标准适用于所有喷漆件的外观检验。
2. 术语和定义2.1 喷漆件指通过喷漆工艺加工并具有特定外观要求的产品。
2.2 外观检验通过目视观察和相关测试方法，对喷漆件的外观进行检查，以确定其是否符合预定标准。
3. 检验条件3.1 检验设备3.1.1 目视检查器3.1.2 照明设备3.1.3 测量工具3.2 环境要求3.2.1 检验环境应保持干燥、明亮，无灰尘和无干扰物。
3.2.2 温度和湿度应控制在合适范围内。
4. 外观检验项目及要求4.1 颜色一致性4.2 涂层厚度4.3 表面平整度4.4 鼓泡和鱼眼4.5 附着力4.6 特定标识检查5. 检验方法5.1 目视检查5.2 颜色对比5.3 涂层厚度测量5.4 表面平整度测试5.5 鼓泡和鱼眼检查方法5.6 附着力测试5.7 特定标识检查方法6. 文档附件本文档涉及的附件包括：6.1 喷漆件外观检验记录表6.2 外观缺陷分类标准表7. 法律名词及注释7.1 合格品指在外观检验中符合标准要求的产品。
喷漆质量检验标准【范本模板】
喷漆、喷塑质量检验标准1.0 目的为增强检验员对产品喷漆、喷塑外观品质标准撑握，提高检验员对产品外观的检验效率和判定准确性，预防不良品流入工序及因各种标准不清晰使不良品流入客户处，特制定此外观检查通用标准．2.0 范围适用于本公司喷漆、喷塑的产品零件外观通用检查。
3.0喷漆质量检验标准:3。
1、除锈彻底而无填腻或施喷。
3.2、腻层厚度不大于3mm（指在面积大于0。
01平方米范围内)。
3.3、腻层无开裂、起泡、脱落现象.3。
4、各边角平整、光滑、过渡园顺.3.5、漆层厚度一致，无脱层、开裂。
3。
6、橡胶件、电器线路、装饰件、玻璃及其他非油漆部位不沾油或油雾等。
3。
7、无错喷杂色.3。
8、施喷底漆前，底盘处理清洁。
3。
9、同一批次产品的光泽、纹理一致，颜色与图纸要求及公司确认的色板一致.3.10、正常使用时可直接看到的主要表面及产品的侧面和后面要求:在表面50平方厘米的面积内高度高于1毫米的凸点不得多于3处，漆面光滑、无起泡、流痕、返白、桔皮、变色、裂纹、剥落、绉纹,无杂物，色泽统一。
3.11、产品的底面要求：在表面50平方厘米的面积内高度高于1毫米的凸点不得多于7处，漆面光滑、无起泡、流痕、返白、桔皮、变色、裂纹、剥落、绉纹，无杂物，色泽统一。
3.12、产品的内部表面要求：不允许有肉眼看明显的掉漆、脱层、漏底、预处理不良有锈。
3。
13、附着力每批检验1～2件，用锋利刃口的刀片，在涂膜上切出每个方向是6至11条切口的格子图形，切口间隔2mm,长度约20mm，再将格子区域的切屑用软纸清除,用透明胶带将格子区全部覆盖，用手摩擦胶带，确保已完全粘牢后，拿住胶带的一端，沿着与原位置尽可能接近180°的方向迅速将胶带撕下，用肉眼观察，损伤的区域不大于格子的5%。
编制：批准：。
喷漆件检验作业指导书
喷漆件检验作业指导书引言概述：喷漆件检验是在制造过程中确保喷漆件质量的重要环节。
本文将详细介绍喷漆件检验的作业指导书，包括五个部分：外观检查、尺寸检查、涂层检查、附件检查和包装检查。
一、外观检查：1.1 表面平整度检查：使用目测或触摸检查表面是否平整，排除凹凸不平的情况。
1.2 涂层颜色检查：对照标准颜色样品，检查涂层颜色是否符合要求，排除色差问题。
1.3 涂层光泽度检查：使用光泽度计测量涂层的光泽度，确保光泽度符合标准要求。
二、尺寸检查：2.1 外形尺寸检查：使用测量工具，检查喷漆件的外形尺寸是否符合设计要求。
2.2 几何尺寸检查：使用测量工具，检查喷漆件的几何尺寸是否符合设计要求。
2.3 厚度检查：使用涂层测厚仪，测量涂层的厚度是否符合标准要求。
三、涂层检查：3.1 膜厚检查：使用膜厚测量仪，测量涂层的膜厚是否符合标准要求。
3.2 粘附力检查：使用粘附力测试仪，测试涂层的粘附力是否符合标准要求。
3.3 硬度检查：使用硬度计，测量涂层的硬度是否符合标准要求。
四、附件检查：4.1 螺纹检查：使用螺纹测量工具，检查附件的螺纹是否符合标准要求。
4.2 表面处理检查：检查附件的表面处理是否符合标准要求，如除锈、喷涂等。
4.3 组装检查：检查附件的组装是否正确，确保没有松动或缺失。
五、包装检查：5.1 外包装检查：检查外包装是否完好无损，确保喷漆件在运输过程中不受损。
5.2 标识检查：检查包装上的标识是否清晰可读，确保喷漆件能够正确识别。
5.3 数量检查：检查包装内的喷漆件数量是否与订单一致，确保不会出现漏发或多发情况。
结论：喷漆件检验作业指导书是确保喷漆件质量的重要工具。
通过外观检查、尺寸检查、涂层检查、附件检查和包装检查，可以确保喷漆件的质量符合标准要求，提高产品的可靠性和客户满意度。
在实际操作中，应严格按照指导书的要求进行检验，确保每一道工序都得到正确执行。
喷漆件检验作业指导书
喷漆件检验作业指导书标题：喷漆件检验作业指导书引言概述：喷漆件是汽车制造中非常重要的部件，其外观质量直接影响整车的美观度和品质感。
为了确保喷漆件的质量符合标准，需要进行严格的检验作业。
本文将详细介绍喷漆件检验作业的指导书，帮助相关人员进行正确的检验操作。
一、外观检查1.1 确认颜色是否一致：根据产品要求，比对喷漆件的颜色与标准色卡进行对照，确保颜色一致。
1.2 检查表面是否平整：用手轻轻触摸喷漆件表面，检查是否有凹凸不平或者气泡现象。
1.3 检查喷漆件边缘是否完整：检查喷漆件边缘是否有漆膜剥落或者不完整的情况。
二、厚度测量2.1 使用专业的厚度测量仪器：选择合适的厚度测量仪器，对喷漆件的涂层厚度进行测量。
2.2 确保涂层厚度符合标准：根据产品要求，对涂层厚度进行测量，并确保在规定范围内。
2.3 注意测量位置的选择：在进行涂层厚度测量时，要选择代表性的位置，避免测量误差。
三、耐候性测试3.1 选择合适的耐候性测试方法：根据产品要求，选择适合的耐候性测试方法进行测试。
3.2 观察喷漆件的变化：经过一定时间的耐候性测试后，观察喷漆件的颜色、光泽度等是否有变化。
3.3 检查涂层的附着力：在耐候性测试后，检查涂层的附着力是否符合标准要求。
四、破坏性测试4.1 选择合适的破坏性测试方法：根据产品要求，选择适合的破坏性测试方法进行测试。
4.2 测试涂层的硬度：通过破坏性测试，测试涂层的硬度是否符合标准要求。
4.3 检查涂层的耐磨性：在破坏性测试后，检查涂层的耐磨性是否符合标准要求。
五、记录和报告5.1 记录检验结果：对每一项检验结果进行详细记录，包括检验时间、检验人员、检验方法等信息。
5.2 编制检验报告：根据检验结果，编制详细的检验报告，包括检验结论和建议。
5.3 提交检验报告：将检验报告提交给相关部门或者客户，以便及时处理可能存在的质量问题。
结论：喷漆件检验作业是确保产品质量的重要环节，通过严格的检验作业可以有效提高喷漆件的质量和可靠性。

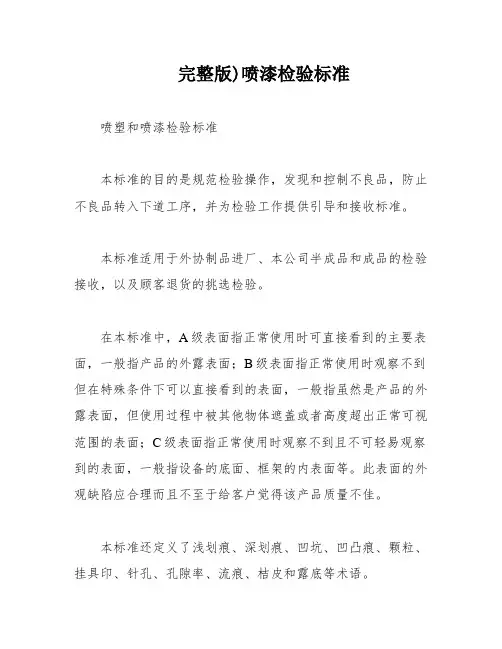

完整版)喷漆检验标准
完整版)喷漆检验标准喷塑和喷漆检验标准本标准的目的是规范检验操作，发现和控制不良品，防止不良品转入下道工序，并为检验工作提供引导和接收标准。
本标准适用于外协制品进厂、本公司半成品和成品的检验接收，以及顾客退货的挑选检验。
在本标准中，A级表面指正常使用时可直接看到的主要表面，一般指产品的外露表面；B级表面指正常使用时观察不到但在特殊条件下可以直接看到的表面，一般指虽然是产品的外露表面，但使用过程中被其他物体遮盖或者高度超出正常可视范围的表面；C级表面指正常使用时观察不到且不可轻易观察到的表面，一般指设备的底面、框架的内表面等。
此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。
本标准还定义了浅划痕、深划痕、凹坑、凹凸痕、颗粒、挂具印、针孔、孔隙率、流痕、桔皮和露底等术语。
质量部负责不合格的发现、记录和标识，并组织处理不合格品；采购部负责外协不合格品与供应商的联络。
在外观检验方面，需要确认喷涂种类、颜色和图纸要求与客户、我司和供应商三方确认的色板是否一致。
产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。
外观缺陷包括缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑和凹坑等。
颜色检验需要采用客户样件或经客户认可的签样，检验环境和方法需要符合本标准要求。
5.4.2进行目视检查时，环境中的天然散射光线或光照度不得低于2×40w的光源。
5.4.3检查距离应为500mm，即被测品与眼睛的距离。
5.4.4进行目视检查时，视角度应在45度到90度之间。
5.4.5不同等级的检查面应有不同的目视时间。
A级面约为15秒/面，B、C级面约为10秒/面。
涂膜附着力（划格实验）5.6涂膜附着力检验适用于基体金属为铁、钢、铝及铝合金。
5.6.1采用划格—胶带粘贴法进行漆膜附着力的测定，每批次可检验一件或两件。
如果不合格，可以进行加严检验。
5.6.2检验方法：使用锋利的刀片进行划格，刃口宽度要求为0.05mm，当刃口达到0.1mm时必须重新磨刃口。
喷漆外观质量检验标准
喷漆外观质量检验标准喷漆外观质量检验标准一、引言喷漆外观质量检验标准合用于对各种产品进行喷漆后的外观质量检验，旨在确保产品外观符合相关要求，并提供一个统一的标准用于检验过程中的评判。
二、术语定义1. 喷漆：指在产品表面均匀喷涂一层漆料，形成一定厚度和颜色的涂层。
2. 外观质量：指产品表面的光洁度、色采、平整度等外观特征。
3. 检验标准：指根据产品的技术要求和使用要求，制定的用于检验外观质量的准则。
三、外观质量检验项目1. 光洁度检验1.1 表面平整度：检验表面是否平整，是否存在凹凸不平、鼓泡、皱纹等缺陷。
1.2 毛边和划痕：检查表面是否存在毛边和划痕，并记录其长度和深度。
1.3 涂层附着力：通过适当的测试方法，检验涂层与基材之间的附着力。
2. 色采检验2.1 色差测量：使用色差仪对涂层的颜色与标准颜色进行比较，记录其色差数值。
2.2 颜料分散均匀性：观察涂层中颜料的分散情况，是否存在颜料团块或者颜色不均匀的情况。
2.3 光泽度：使用光泽度测量仪测量涂层表面的光泽度，并与标准值进行比较。
3. 包装检验3.1 包装完整性：检查产品包装是否完好无损，是否存在破损、污染等现象。
3.2 标识齐全性：检查产品包装上的标识、说明书等是否齐全、准确。
四、检验标准1. 光洁度检验标准1.1 表面平整度：在产品表面随机选取若干个检测点，使用触摸或者目测方式进行检验，根据表面平整度等级评定标准进行评分。
1.2 毛边和划痕：记录毛边和划痕的长度和深度，根据标准进行评定。
1.3 涂层附着力：根据涂层附着力测试的结果，按照附着力等级评定标准进行评定。
2. 色采检验标准2.1 色差测量：使用色差仪进行测量，根据色差数值和标准色差范围进行评定。
2.2 颜料分散均匀性：对涂层进行目测，根据颜料团块的大小和数量进行评定。
2.3 光泽度：使用光泽度测量仪进行测量，根据测量结果和标准光泽度范围进行评定。
3. 包装检验标准3.1 包装完整性：对产品的包装进行目测，根据破损、污染等情况进行评定。
喷漆件外观检验通用标准
AQL值
H.防烤漆部位要求
符合图纸,样品要求
图纸、样品
AQL值
I.变形
感觉不明显,不影响组合
目视
AQL值
J.素材不良
感觉不明显
目视
AQL值
K.喷涂不均
同面膜厚测试,喷涂均匀度不能超过40um
膜厚器
AQL值
L.不够油
感觉不明显
膜厚器
AQL值
M.生锈
不允许有
目视
AQL值
文 件 名称
烤漆制品外观
直径等於,间距大於或等於35mm,小於或等於3个
异色点
直径大於,间距小於或等於50mm,大於或等於2个
直径等於,间距大於或等於50mm,小於或等於2个
油点
直径大於,间距小於或等於35mm,大於或等於3个显底材.,
直径等於,间距大於或等於35mm,不显底材小於或等於3个
掉漆点
直径大於,间距小於或等於50m於50mm,不显底材小於或等於1个
汽泡、流油
呈现此现象者
划伤
长大於,深大於,感觉刺目,多於或等於1条
长小於`,深小於或等於,
小於或等於1条
整体感觉
与检验作业标准不符
G.丝印
位置偏差大於,3M胶粘字母字母脱落,少字母,严重断线,字母模糊
无明显色差、毛刺状、露底色、轻微
断线
H.防烤漆部位要求
色板
AQL值
G.丝印
位置偏差±,印刷颜色不能有明显色差、丝印字母须无断线、毛刺、不可少字母、露底色,3M
胶粘字母处,字母不可脱落
图纸、样品、
卡尺
AQL值
H.防烤漆部位要求
符合图纸,样品要求
图纸、样品
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.0 目的
确定喷漆产品外观检验和可靠性测试方法和标准。
2.0 范围
此标准适应于我公司外协喷漆产品，客户有特殊要求时，依客户要求检验。
3.0 检验工具
点规，膜厚仪，硬度铅笔，划格刀，3M胶带，丁酮溶液，无铅汽油，硬币等
4.0 程序内容
4.1 产品检验面等级依据产品表面重要程度的不同，将产品表面分为三个等级（见图一）
4.1.1 A 级面（关键区域），此区域非常重要，它通常是产品的正面，是客户容易看
到的区域
4.1.2 B 级面（重要区域），此区域通常是指产品的侧面，客户可以看到，但不会非
常关注。
4.1.3 C 级面（非重要区域），此区域通常不能充分看到或才组装在机体内（或者产品的下表
面），例如蜗壳表面。
4.2 外观检验条件和方法
421产品检验通常在白色灯光下，并且距离400~500m（或者一臂距离），可旋转
30 度角，同一面的注视时间不超过10 秒钟。
422在检验时可以将透明的点规放在缺陷点上或者旁边，以确定缺陷面积大小;
4.3外观检验项目
4.4颜色检验
喷漆颜色依据标准色板或标准样品进行目视对比，无明显色差4.5 产品可靠性检验
所有喷漆产品需满足以下可靠性要求测试
4.6外观不合格图例
漆膜破损、划伤漏喷夹缝、刮漏、缩孔漆膜脱落
备注：A.B面100mm内不允许出现2个以上缺陷同时共存（允许2个所有缺陷）。
