现场压力管道焊接施工方法
压力管道的焊接工艺及检验
压力管道的焊接工艺及检验1、焊接施工程序2、焊接准备⑴ 对焊工和无损检测人员的要求 ① 对焊工的要求：A 、凡参加钢管焊接的焊工，必须持有有效合格证书。
B 、焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。
工中断焊接工作6个月以上者，应重新进行考试。
② 对无损检测人员的要求：无损检测人员应经过专业培训，通过考试取得无损检测资格证书。
⑵ 对焊接环境的要求焊接环境出现下列情况时，采取有效的防护措施：① 风速：气体保护焊大于2m ／s ，手工电弧焊大于8m ／s 。
② 相对湿度大于90% ③ 环境温度低于-5℃。
④ 雨天和雪天的露天施焊。
⑶ 焊接材料预处理① 焊条放置于通风、干燥和室温不低于5℃的专设库房内，并及时作好实测温度、焊条烘焙记录和焊条发放记录。
烘焙温度和时间严格按厂家说明书的规定进行。
烘焙后的焊条保存在100～150℃的恒温箱内。
② 场使用的焊条装入保温筒，随用随取。
焊条在保温筒内的时间不超过4h ，超过后重新烘焙，重复烘焙的次数不宜超过2次。
③ 丝在使用前清除铁锈和油污。
④ 焊接气体保证具有足够的纯度二氧化碳气体纯度不低于99.5%。
⑷ 焊接工艺规程编制 ① 焊缝分类一类焊缝：钢管管壁纵缝、明管环缝、凑合节合拢环缝；二类焊缝：管壁环缝，加劲环、阻水环的对接焊缝和阻水环角焊缝。
三类焊缝：不属于一、二类的其他焊缝。
②焊接工艺评定600kg级钢板我局在多个电站使用,具有现成的焊接工艺评定和成熟的焊接水平,因此采用现有的焊接工艺评定,并在现场按照经监理人批准的焊接程序和工艺，通过生产性焊接试验加以修定并完善制造订出用于工程实际的焊接规范。
试板与实际使用的焊件相同，试验在监理监督下进行。
③编制焊接工艺规程钢管施焊前，根据已批准的焊接工艺评定(PQR)报告，结合本工程的实际情况，编制压力钢管焊接工艺规程（WPS）。
3、生产性焊接工艺⑴焊接方法焊接包含环缝的焊接、纵缝的焊接、加劲环的焊接、灌浆孔的补强板的焊接，其他附件的焊接。
压力管道焊接作业指导书

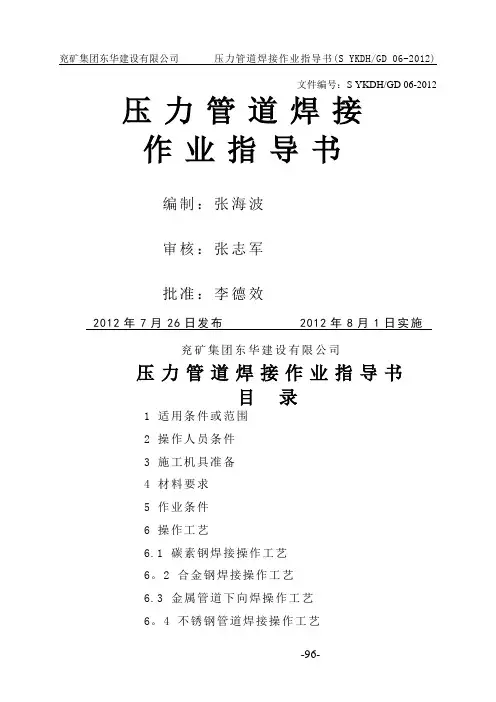

文件编号：S YKDH/GD 06-2012 压力管道焊接作业指导书编制：张海波审核：张志军批准：李德效2012年7月26日发布2012年8月1日实施兖矿集团东华建设有限公司压力管道焊接作业指导书目录1 适用条件或范围2 操作人员条件3 施工机具准备4 材料要求5 作业条件6 操作工艺6.1 碳素钢焊接操作工艺6。
2 合金钢焊接操作工艺6.3 金属管道下向焊操作工艺6。
4 不锈钢管道焊接操作工艺6。
5 有色金属焊接操作工艺6.6 钢塑复合管的焊接操作工艺7 焊接操作质量控制8 焊接安全操作注意事项9 支持性相关文件和资料1 适用条件或范围本作业指导书适用于本公司承接的各种压力容器、压力管道安装焊接。
2 操作人员条件压力容器、压力管道安装焊工应受过操作技能、工作质量和施工安全的培训，并持有相应等级的焊工合格证，焊接热处理人员应经专业培训.3 施工机具准备3。
1 施工机械设备：交流电弧焊机、直流电弧焊机、钨极氩弧焊机、二氧化碳气体保护焊机、埋弧自动焊机、内外对口器、电容焊机、手提砂轮坡口机、焊条烘干箱、焊条保温箱。
3.2 工具和用具：焊枪、焊钳、焊炬、割炬、保温筒、錾子、扁铲、钢锉、钢锯、封头机架、内外对口器、加热板、电加热片、管材、管件固定机架以及面罩、护目镜、绝缘手套、绝缘鞋等焊接防护用具。
3.3 量具：焊缝检验尺、角尺、钢板尺、钢卷尺、游标卡尺。
3.4 检验和试验设备：X射线探伤机、光谱仪、测厚仪、超声波探伤仪、点温计、表面温度计、万用表、钳形电流表,各种力学性能试验机、电动试压泵。
4材料要求4.1焊接材料应符合设计文件的规定.4.2 焊接材料应符合现行国家焊接材料标准。
4.2。
1 焊条应符合以下标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118、《不锈钢焊条》GB/T983、《铝及铝合金焊条》GB/T3669、《铜及铜合金焊条》GB/T3670。
4.2.2 焊丝应符合以下标准《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110、《焊接用不锈钢丝》YB/T5092、-97-《铝及铝合金钢丝》GB/T10858、《铜及铜合金焊丝》GB/T9460。
压力管道安装施工方案完整版
压力管道安装施工方案完整版敲击管道表面，听声音判断管道内部是否有空洞或松动现象。
二）管道施工安装1.管道划线切割根据施工图纸要求，在管道上划线，确定管道长度和坡度。
使用切割机器进行管道切割，确保切口平整，不得有切割毛刺或裂纹。
2.坡口加工根据管道直径和壁厚，进行坡口加工，确保坡口的角度和深度符合要求。
坡口加工后，应进行清洗和除锈处理。
3.管道组装根据施工图纸要求，进行管道组装，确保管道连接牢固、无渗漏。
组装前，应进行材料标识，确保材料的正确性和完整性。
4.管线试压在管道组装完成后，进行管线试压，确保管道系统的安全性和可靠性。
试压前，应对管道系统进行清洗和除锈处理，确保管道内部干净。
三）管道系统压力试验1.试验前准备在试验前，应进行管道系统的清洗和除锈处理，确保管道内部干净。
关闭管道系统的所有阀门和泵站，进行准备工作。
2.试验方法将管道系统充满水或气体，通过压力表检测管道系统的压力是否符合要求。
试验过程中，应注意安全，确保人员不受伤害。
四）严密性试验1.试验前准备在试验前，应关闭管道系统的所有阀门和泵站，进行准备工作。
对管道系统进行清洗和除锈处理，确保管道内部干净。
2.试验方法将管道系统充满水或气体，通过检测仪器检测管道系统的泄漏情况。
试验过程中，应注意安全，确保人员不受伤害。
五）安全措施及文明施工1.安全措施在施工现场设置安全警示标志，确保人员安全。
施工过程中，应严格遵守安全操作规程，确保施工安全。
2.文明施工施工过程中，应注意环境保护，防止污染。
施工现场应保持整洁，确保施工文明。
压力管道安装施工方案HEN系统办公室【HEN16H-HENS2AHENS8Q8-HENH1688】目录：一、编制依据二、施工工序三、管道安装施工及检验四、管道系统压力试验五、严密性试验六、安全措施及文明施工一、编制依据1.GB-97《工业金属管道工程施工及验收规范》2.GB-98《现场设备、工业管道焊接工程施工及验收规范》3.GB-2000《工业金属管道设计规范》4.GB《机械设备安装工程施工及验收规范》5.GB《压缩机、风机、泵安装工程施工及验收规范》6.GB《工业自动化仪表工程施工及验收规范》7.GB7231-2003《工业管路的基本识别色、识别符号和安全标志》8.劳部发（1996）140号《压力管道安全管理及监察规定》及解析9.中华人民共和国国务院令第393号《建设工程安全生产管理条例》10.甲方提供的施工图纸、相关要求及施工现场条件二、施工工序施工准备→技术准备→机具准备→材料准备→方案编制→技术交底→管段划线切割→坡口加工→管段组装→材料标识→管线试压→防腐→管口吹扫→质量检验→气密试验→交工验收三、管道安装施工及检验1.施工准备工作办理开工告知，获得相关部门批准后方可施工。
压力管道焊接施工工艺标准
压力管道焊接施工工艺标准酒店群工程部2014年3月目录目录 (1)一、不锈钢焊接工艺标准 (3)1、施工准备 (3)2、焊接操作要点 (4)3、质量标准 (10)二、碳钢焊接工艺标准 (11)1、施工准备 (11)2、焊接操作要点 (12)3、质量标准 (16)一、不锈钢焊接工艺标准1、施工准备1.1材料要求：1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。
1.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：1.1.3焊丝使用前，必须去除表面的油脂、锈等杂物。
1.1.4保温材料性能必须符合预热及其热处理要求。
1.2 机具要求：1.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏且在校准周期内。
1.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
1.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
1.3 作业条件1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。
1.3.2环境条件：施焊前必须确认环境符合下列要求：1）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/S2）相对湿度：相对湿度小于90%3）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前必须在始焊处预热15℃以上，当环境温度低于-20℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
2、焊接操作要点2.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
2.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽，且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。
压力排水管道(焊接钢管)施工方案技术交底
一、施工准备（一）作业条件：1、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
2、立管安装应在主体结构完成后进行。
每层均应有明确的标高线。
（二）材料要求：1、焊接钢管无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。
管件无偏扣、乱扣、丝扣不全或角度不准现象。
管材及管件均应有出厂合格证及其他相应质量证明材料。
2、防锈漆、调和漆必须有出厂合格证。
（三）主要机具：1、机具：电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。
2、工具：手锤、压力案、管钳等。
3、其它：钢直尺、水平尺、角尺、小线等。
二、质量要求1、管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。
检验方法：观察和用手扳检查。
2、管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
检验方法：观察检查。
3、允许偏差项目室内排水管道安装的允许偏差和检验方法三、工艺流程安装准备→孔洞预留→预制加工→卡架安装→管道安装→水泵安装→试压→防腐四、操作工艺（一）预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。
（二）焊接连接：1、焊接工艺应遵照已批准的焊接工艺规程执行。
2、焊条使用前，应按厂家说明书要求烘烤，焊条领用后，在焊条筒内存放的时间不应超过4h，否则应重新进行烘烤，但重复烘烤次数不得超过二次。
3、压力排水管道采用焊接钢管焊接，焊接时应有防风、雨措施；一般管道的焊接为对口型式及组对，电焊应符合下表规定注：δ≥5㎜的管子对接如能保证焊透可不开坡口。
压力管道焊接工艺规程完整
压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。
3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。
压力管道焊接工艺规程完整
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-2014《城市供热管网工程施工及验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
压力管道焊接法兰工艺规程(含卡箍连接)
压力管道与法兰焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。
给公司造成经济损失，管道的焊接必须采用手工电弧焊。
2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接管道对接头焊接形式见图1管道与对焊法兰如图a，钢管与法兰颈部对焊管道与平焊法兰如图3.0.2，钢管外径插入法兰内径焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。
第二遍时电流可适应调大，电流参数见上表。
3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。
4.要求质检检收4.1焊口要求外观平整。
4.2法兰盘焊完后不得变型超过0.15-0.30mm。
不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。
焊角焊缝时，电流要稍大些。
打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场压力管道焊接施工方案
一、管道焊接施工执行标准
1．按设计图纸规定要求或参照以下规范、标准：
（1）G B50236－98《现场设备、工业管道焊接工程施工及验收规范》（2）G B50235－97《工业金属管道工程施工及验收规范》
（3）及其他规定的相关规范、标准
二、管道焊接作业人员资格的规定
1．管道焊接作业人员需按《锅炉压力容器压力管道焊工考试与管理规则》的规定进行考试，并取得由国家质量技术监督检验总
局颁发的特种设备作业人员资格证。
2．焊接作业人员除具有资格证外上岗操作还需符合与所焊管道的焊接方法、焊接位置相同的持证项目。
三、管道焊接施工技术人员的配备
1．焊接工程师一名。
2．现场施焊作业工艺人员一名。
3．现场焊接检验人员若干名。
四、管道焊接施焊工艺
1．按设计图样要求或按相关标准要求编制相关焊接工艺文件。
2．按管道材质及不同的管道规格、厚度编制管道焊接工艺作业指导书。
（附压力管道焊接工艺作业指导书；参考）
五、现场管道焊接作业条件保证
1．现场施焊焊作业出现下列任一情况时，须采取有效防护措，施否则禁止施焊。
（1）风速：气体保护焊时大于2m／s，其他焊接方法大于10m／s；（2）相对湿度大于90％；
（3）雨雪环境；
（4）当焊件温度为0～-20℃时，应在始焊处100mm范围内预热15℃以上。
六、现场管道焊接检验
1．按管道设计图样和相关工艺文件要求进行检验
2．管道施焊前检给措施
（1）焊前应对材料进行检验，母材、焊接材料牌号、规格应符合设计图样和工艺文件要求，并应有合格的材质质量证明书。
（2）焊接设备、仪表工艺装备应符合工艺文件和焊接作业指导书要求。
（3）检查焊接坡口、接头装配及坡口清理是否符合要求。
（4）检查施焊焊工是否具有相应操作的合格项目
（5）是否具有指导施焊作业的工艺文件或作业指导书。
3．管道施焊过程中检验措施
（1）检查执行图样或工艺文件规定的情况。
（2）检查作业施焊过程中焊接工艺参数、规范是否符合焊接工艺作业指导书要求。
4．管道焊后检验措施
（1）施焊记录是否与实际施焊工艺参数相符。
（2）焊缝外观及尺寸应符合图样或工艺文件要求。
（3）焊缝无损检测应符合图样规定的合格要求。
（4）经无损检测焊缝内部超过规定缺陷需进行返修的焊缝，应制定焊缝返修工艺并按返修工艺进行返修。
（5）按图样规定要求对管道进行压力试验（致密性试验）并合格。
七、管道焊接作业现场安全措施
1．施焊前作业人员应按规定要求穿戴好安全防护用品。
2．检查焊接设备是否有良好的接地装置，焊接设备、电缆绝缘良好。
3．高空作业时必须系好安全带，地面和高处操作者之间严禁抛掷物件和工具。
4．焊接现场10m以内应无易燃、易爆物品，若无法避免应派专人进行看护，并在现场设置消防安全器具（并应书面告知当地安全、消防部门得到批复同意）
5．若焊接已使用过的管道（有易燃、易爆、有毒、有害介质或气体）则应制定专门的清理、置换工艺措施，方可进行焊接作业。
