铁路桥梁支座
桥梁支座的分类
桥梁支座的分类桥梁支座是桥梁结构的一个重要组成部分，但由于其在桥梁工程造价中所占比例很小，因而往往未引起技术人员的重视。
70年代前，我国的公路、铁路桥梁上常不设支座或仅设置传统的钢支座。
随着桥梁建设事业的发展，各种桥式大跨度桥梁不断涌现，因而对桥梁支座的承载能力、对支座适应位移和转角能力的要求不断提高，需要开发和研究与之相适应的各种新型桥梁支座。
今天，中资路桥小编就为大家介绍铁路桥梁上被普遍使用的几种支座介绍。
大家快绑好小板凳，坐着听讲了。
铸钢支座铸钢支座使用碳素钢或优质钢经过制模、翻砂、铸造、热处理、机械加工和表面处理制成。
常见的有平板支座、弧形支座、摇轴支座和辊轴支座几种。
铸钢支座承载能力较大，但其构造尺寸大、耗钢量多、刚度过大、传力急剧，容易造成下部结构损坏。
而且铸钢支座易锈蚀，养护费用高，维修较困难。
一，平板支座平板支座是桥梁支座最早而有最简单的一种支座形式。
它由平面钢板组成，为了减少钢板接触面上的摩擦你以免阻碍纵向滑动，可将钢板的接触面在刨床上刨光并涂以石墨润滑剂。
但是积垢与锈蚀常使用这种支座“冻死"失效。
将薄铅板夹于钢板之间虽有助益，但铅板经常被挤出来。
若能免除污垢、灰尘，则嵌有石墨化合物自行润滑的青铜平板就能良好的工作。
但平板支座的位移量是很有限的，而且梁的支撑端也不能完全自由旋转。
所以平板支座一般用于小跨度梁，在铁路桥上可用到8M跨度，在公路桥中常用到12-15m的跨度。
目前平板支座大部分已被板式橡胶支座说替代。
二，弧形支座弧形支座有上、下支座板和销钉组成，下支座板的顶面为一曲率很大的弧面、上下支座板顶面为一平面，上、下支座板之间在销钉孔处设有销钉。
固定支座的上、下支座板的销钉孔均为圆孔，由销钉承受纵向水平力。
活动支座的销钉孔为长圆孔，以使支座可做少量的滑移。
下支座板顶面的曲率半径应根据赫兹接触线应力公式进行验算。
中资路桥弧形支座一般用于16M以下的铁路桥梁上。
弧形支座在使用过程中经常发生转动不灵活或锚栓剪断的现象。
铁路桥梁支座安全技术交底模板
一、交底目的为确保铁路桥梁支座安装、使用和维护过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底对象本次交底对象为参与铁路桥梁支座安装、使用和维护的全体人员。
三、交底内容1. 支座基本知识（1）铁路桥梁支座是桥梁与桥墩之间的重要连接部件，具有传递桥梁荷载、保证桥梁结构安全稳定的作用。
（2）铁路桥梁支座按材料可分为钢支座、橡胶支座、聚四氟乙烯支座等。
2. 支座安装安全要求（1）安装前，应对支座进行检查，确保其质量符合要求，无损坏、变形等情况。
（2）安装时，应严格按照设计要求进行，确保支座与桥梁结构的正确对接。
（3）支座安装过程中，应注意高空作业安全，遵守高空作业规范，佩戴安全带、安全帽等防护用品。
（4）安装完成后，应对支座进行检查，确保其位置、角度等符合设计要求。
3. 支座使用安全要求（1）使用过程中，应定期对支座进行检查，发现异常情况应及时处理。
（2）严禁在支座上堆放重物或进行敲打、撞击等操作，以免损坏支座。
（3）定期对支座进行保养，确保其表面清洁、无锈蚀、无变形等情况。
4. 支座维护安全要求（1）维护过程中，应严格遵守操作规程，确保安全。
（2）维护人员应熟悉支座结构、性能及维护方法。
（3）维护时，应注意高空作业安全，遵守高空作业规范，佩戴安全带、安全帽等防护用品。
（4）维护完成后，应对支座进行检查，确保其恢复正常使用状态。
四、注意事项1. 严格遵守各项安全操作规程，确保自身及他人安全。
2. 定期对支座进行检查、保养，发现异常情况及时处理。
3. 加强安全意识，提高安全防范能力。
4. 配合相关部门进行安全培训，提高安全技能。
五、交底人（签名）六、接受人（签名）七、交底日期年月日。

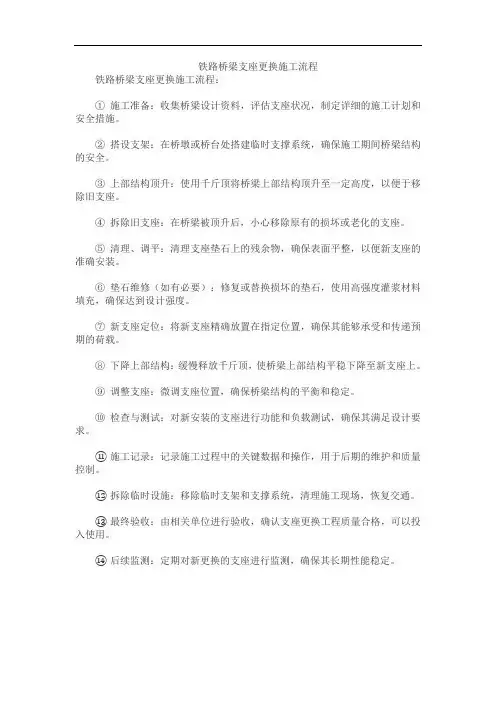

铁路桥梁支座更换施工流程
铁路桥梁支座更换施工流程
铁路桥梁支座更换施工流程：
①施工准备：收集桥梁设计资料，评估支座状况，制定详细的施工计划和安全措施。
②搭设支架：在桥墩或桥台处搭建临时支撑系统，确保施工期间桥梁结构的安全。
③上部结构顶升：使用千斤顶将桥梁上部结构顶升至一定高度，以便于移除旧支座。
④拆除旧支座：在桥梁被顶升后，小心移除原有的损坏或老化的支座。
⑤清理、调平：清理支座垫石上的残余物，确保表面平整，以便新支座的准确安装。
⑥垫石维修（如有必要）：修复或替换损坏的垫石，使用高强度灌浆材料填充，确保达到设计强度。
⑦新支座定位：将新支座精确放置在指定位置，确保其能够承受和传递预期的荷载。
⑧下降上部结构：缓慢释放千斤顶，使桥梁上部结构平稳下降至新支座上。
⑨调整支座：微调支座位置，确保桥梁结构的平衡和稳定。
⑩检查与测试：对新安装的支座进行功能和负载测试，确保其满足设计要求。
⑪施工记录：记录施工过程中的关键数据和操作，用于后期的维护和质量控制。
⑫拆除临时设施：移除临时支架和支撑系统，清理施工现场，恢复交通。
⑬最终验收：由相关单位进行验收，确认支座更换工程质量合格，可以投入使用。
⑭后续监测：定期对新更换的支座进行监测，确保其长期性能稳定。
铁路桥梁检测—支座性能检测
（1）有加劲层的板式橡胶支座 用薄钢板或钢丝网作加劲层， 支承反力：100~10000kN， 平面尺寸：12×14，14×18，15×20 (cm2)等 厚度：14mm（两层钢板2.5*2+5+2*2）开始 形状：矩形、圆形（斜桥或圆柱形墩）
2. 板式桥梁橡胶支座的检测项目 1）支座力学性能检测项目：极限抗压强度、 抗压弹性模量、抗剪弹性模量、老化后抗剪 弹性模量、容许剪切角正切值、容许转角正 切值、四氟板与不锈钢板摩擦系数（如有四 氟板）。 2）解剖检测（锯开后橡胶层厚度和钢板与橡 胶粘贴情况） 3）尺寸偏差（平面及厚度尺寸）
3.板式橡胶支座的力学性能
• (1)极限抗压强度
• 通过中心受压试验，缓慢加载，加载 速率按1.OMPa/min控制。对于矩形支座， 加载至压应力70MPa，对于圆形支座，加载 至75 MPa。随时观察试样是否完好无损。 若整个试验过程中，无橡胶层被挤坏，中 间层钢板未断裂，粘结层未发生剥离，则 认为试样的极限抗压强度满足要求。
• ③正式加载。施加压应力至[σ]，停5min 读数。维持[σ]不变，用油压千斤顶对中 间承载梁施加一个向上的力P，使支座转角 正切达到预期值(偏差不大于5%)，停5min 后，读取千斤顶力P及百分表的读数。
• 在用千斤顶施加力P的过程中，支座始终处 于下图的工作状态。
• 试验结果按以下方法计算:
压缩变形，mm； • △3—试样边缘换算变形值，mm。
• 谢谢！
• E——试样的抗压弹性模量，Mpa。
• ቤተ መጻሕፍቲ ባይዱ3)抗剪弹性模量
• 板式橡胶支座的水平位移是通过橡胶 的剪切变形实现的，其抗剪弹性模量采用 双剪试验装置来测定，下图为橡胶支座剪 切试验的加载示意图。
铁路桥梁钢支座标准
铁路桥梁钢支座标准
铁路桥梁的钢支座标准（以下标准仅作参考）：
1.支座面积：不小于梁结构横截面的一半；
2.支座必须采用钢材或者钢铸件；
3.支座的最小设计强度应当满足铁道部《铁路桥梁及其附属物结构设计规范》（TB10012-2007）中的要求；
4.钢支座埋置深度，地面坡度不大于3/1000时，不能小于梁洞口底下1.2米；
5.钢支座埋置深度，地面坡度大于3/1000时，不能小于桥台基础底下1.5米；
6. 支座高度差不大于150mm；
7.其他必要的克氏检测项目，必须符合铁道部《铁路桥梁及其附属物结构设计规范》（TB10012-2007）的要求。

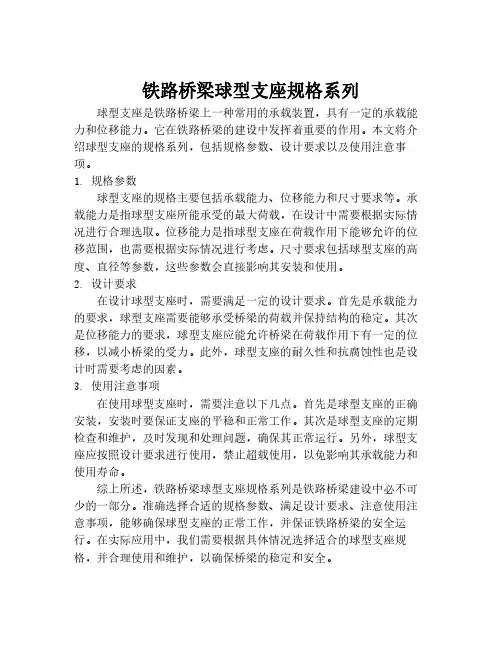

铁路桥梁球型支座规格系列
铁路桥梁球型支座规格系列球型支座是铁路桥梁上一种常用的承载装置，具有一定的承载能力和位移能力。
它在铁路桥梁的建设中发挥着重要的作用。
本文将介绍球型支座的规格系列，包括规格参数、设计要求以及使用注意事项。
1.规格参数
球型支座的规格主要包括承载能力、位移能力和尺寸要求等。
承载能力是指球型支座所能承受的最大荷载，在设计中需要根据实际情况进行合理选取。
位移能力是指球型支座在荷载作用下能够允许的位移范围，也需要根据实际情况进行考虑。
尺寸要求包括球型支座的高度、直径等参数，这些参数会直接影响其安装和使用。
2.设计要求
在设计球型支座时，需要满足一定的设计要求。
首先是承载能力的要求，球型支座需要能够承受桥梁的荷载并保持结构的稳定。
其次是位移能力的要求，球型支座应能允许桥梁在荷载作用下有一定的位移，以减小桥梁的受力。
此外，球型支座的耐久性和抗腐蚀性也是设计时需要考虑的因素。
3.使用注意事项
在使用球型支座时，需要注意以下几点。
首先是球型支座的正确安装，安装时要保证支座的平稳和正常工作。
其次是球型支座的定期检查和维护，及时发现和处理问题，确保其正常运行。
另外，球型支座应按照设计要求进行使用，禁止超载使用，以免影响其承载能力和使用寿命。
综上所述，铁路桥梁球型支座规格系列是铁路桥梁建设中必不可少的一部分。
准确选择合适的规格参数、满足设计要求、注意使用注意事项，能够确保球型支座的正常工作，并保证铁路桥梁的安全运行。
在实际应用中，我们需要根据具体情况选择适合的球型支座规格，并合理使用和维护，以确保桥梁的稳定和安全。
铁路桥梁支座检查标准
铁路桥梁支座检查标准一、支座外观检查1.检查支座外观是否清洁，有无损伤、裂纹、变形等情况。
2.检查支座与梁体、墩台之间的连接是否牢固，有无松动现象。
3.检查支座周围是否有影响其使用的杂物，如冰雪、泥浆等。
二、支座垫石、橡胶支座检查1.检查支座垫石是否完好，表面是否平整，有无裂纹、脱落等现象。
2.检查橡胶支座的硬度、韧性和抗压性能是否符合规范要求。
3.检查橡胶支座是否老化、变形或损坏，如发现异常应及时更换。
三、支座锚栓及锚栓孔检查1.检查锚栓的材质、规格是否符合规范要求，有无弯曲、损伤、锈蚀等现象。
2.检查锚栓孔的深度、直径是否符合设计要求，孔内有无杂质、异物等。
3.检查锚栓与锚栓孔之间的间隙是否符合规范要求，如间隙过大应及时调整。
四、支座安装位置及位移检查1.检查支座的安装位置是否符合设计要求，如发现偏差应及时调整。
2.检查支座是否能够在水平面上自由滑动，如发现卡滞应及时处理。
3.检查支座位移量是否在规定范围内，如位移量过大或过小应及时调整。
五、支座平整度及受力检查1.检查支座的平整度是否符合规范要求，如发现不平整应及时处理。
2.检查支座受力是否均匀，有无受力不均的现象，如发现受力不均应及时调整。
六、支座橡胶老化及变形检查1.检查橡胶支座是否老化，如发现老化现象应及时更换。
2.检查橡胶支座是否变形，如发现变形应及时调整或更换。
七、支座固定螺栓及防锈涂层检查1.检查固定螺栓是否紧固，有无松动现象。
2.检查防锈涂层是否完好，有无脱落现象，如发现脱落应及时补涂。
八、支座附近混凝土外观及裂纹检查1.检查支座附近混凝土表面是否平整，有无蜂窝、麻面等现象。
2.检查混凝土表面是否有裂纹、裂缝等现象，如发现裂纹应及时进行处理。
铁路桥梁球型支座规格系列
铁路桥梁球型支座规格系列
（原创实用版）
目录
1.铁路桥梁球型支座的概述
2.铁路桥梁球型支座的规格系列
3.铁路桥梁球型支座的安装与使用
4.铁路桥梁球型支座的市场趋势
正文
一、铁路桥梁球型支座的概述
铁路桥梁球型支座是一种用于铁路桥梁结构的支撑装置，它可以将桥梁的荷载均匀分布到桥梁支座上，从而保证桥梁的安全稳定。
球型支座具有承载能力大、抗震性能好、安装方便等特点，因此在铁路桥梁工程中得到了广泛应用。
二、铁路桥梁球型支座的规格系列
铁路桥梁球型支座的规格系列主要包括 TJQZ-8360-I、TJQZ-8360-II 和 TJQZ-8360-III 等。
其中，TJQZ-8360-I 为单层球型支座，适用于跨度较小的桥梁；TJQZ-8360-II 为双层球型支座，适用于跨度较大的桥梁；TJQZ-8360-III 为三层球型支座，适用于特大桥梁。
三、铁路桥梁球型支座的安装与使用
铁路桥梁球型支座的安装过程主要包括预埋钢板合件、梁底螺栓和活动球型支座的安装。
在使用过程中，需要定期检查支座的磨损情况，及时更换磨损严重的支座，以确保桥梁的安全运行。
四、铁路桥梁球型支座的市场趋势
近年来，随着我国铁路基础设施建设的快速发展，铁路桥梁支座市场
的需求持续增长。
此外，随着技术创新和产品升级，铁路桥梁球型支座的性能得到了进一步提升。
铁路桥梁换支座流程
铁路桥梁换支座流程同学们，今天咱们一起来瞅瞅铁路桥梁换支座是个怎样的流程。
在开始换支座之前，那准备工作可得做充分了。
得先对桥梁进行详细的检查，搞清楚原来支座的状况，看看有哪些问题。
还要准备好各种需要的工具和材料，比如新的支座、千斤顶、扳手、螺栓等等，这就跟咱们考试前要准备好笔和橡皮一样重要。
准备工作做好了，接下来就要把桥上的交通给管制起来。
毕竟铁路桥梁可不能随便让人车通过，得保证施工的时候安全第一。
然后就可以开始顶升桥梁啦。
这时候就要用到千斤顶，把桥梁稍微顶起来一点，给更换支座腾出空间。
不过顶升的时候可要特别小心，得保证各个千斤顶上升的速度和高度都差不多，不然桥梁可能会倾斜，那可就危险了。
桥梁顶升到位后，就可以把旧的支座拆下来了。
拆的时候要注意别损坏了周围的结构。
旧支座拆下来，就该安装新的支座啦。
新支座要放得稳稳当当的，位置、方向都不能错。
然后把螺栓拧紧，固定好支座。
安装好新支座，就可以慢慢放下千斤顶，让桥梁落回到新支座上。
这时候也要注意观察，确保桥梁平稳落下，没有什么异常。
最后，还得对新安装的支座进行检查和调试。
看看支座是不是工作正常，桥梁的受力情况是不是良好。
给大家举个例子，有一次换支座的时候，因为顶升过程中千斤顶没有同步，结果桥梁出现了一点倾斜，把大家都吓了一跳，还好及时调整，没有造成大的问题。
整个换支座的流程说起来好像不复杂，但是每一个步骤都需要特别细心和谨慎，不能有一点马虎。
而且在施工过程中，还得随时监测桥梁的状态，一旦发现有什么不对劲的地方，要马上停止施工，采取措施解决问题。
铁路桥梁换支座是个技术活，也是个责任重大的工作，需要严格按照流程和规范来操作，才能保证铁路桥梁的安全和正常使用。
铁路桥梁支座布置原则
铁路桥梁支座布置原则一、引言铁路桥梁是铁路线路中重要的组成部分，起到连接两岸的作用。
为了确保桥梁的稳定和安全，支座的布置是至关重要的。
本文将介绍铁路桥梁支座布置的原则和要点。
二、支座布置原则1. 稳定性原则支座布置应以桥梁的稳定为前提。
在选择支座类型和布置位置时，要考虑桥梁的受力特点和地基条件，确保桥梁在各种荷载作用下具有足够的稳定性。
2. 均匀受力原则支座布置应使桥梁的受力均匀分布，避免出现局部过载或集中应力，以提高桥梁的承载能力和使用寿命。
3. 经济合理原则支座布置应尽量减少材料和施工成本，同时满足桥梁的使用要求。
在布置支座时，可以采用合理的间距和数量，避免过度设计和浪费。
4. 适应变形原则支座布置应考虑桥梁的变形和沉降，使桥梁能够自由伸缩，避免因受力引起的变形过大或不均匀，影响桥梁的使用功能。
5. 考虑维修原则支座布置应考虑桥梁的维修和检修需求。
合理的支座布置可以方便桥梁的日常维护和紧急修复，提高桥梁的可维护性和可靠性。
三、支座布置要点1. 支座类型选择根据桥梁的结构形式和受力特点，选择合适的支座类型，常见的支座类型有固定支座、滑动支座、球面支座等。
固定支座适用于较短小跨度的桥梁，滑动支座适用于中等跨度的桥梁，球面支座适用于大跨度的桥梁。
2. 支座布置位置支座的布置位置应符合桥梁的受力要求。
一般情况下，支座布置在桥墩或梁端，以便将桥梁的荷载传递到地基上。
对于连续梁桥，支座的布置位置应在梁的节点处。
3. 支座间距确定支座间距的确定应根据桥梁的跨度和荷载特性进行综合考虑。
较小跨度的桥梁可以采用较大的支座间距，而较大跨度的桥梁需要采用较小的支座间距，以保证桥梁的稳定性和承载能力。
4. 支座数量确定支座数量的确定应满足桥梁的受力需求和变形要求。
一般情况下，桥梁的支座数量应为奇数，以保证桥梁的受力均匀分布。
如果桥梁存在对称结构，可以采用偶数个支座，但要注意支座布置的对称性。
5. 支座尺寸设计支座的尺寸设计应根据桥梁的荷载和变形要求进行计算。
