变电站保护技术改造方案

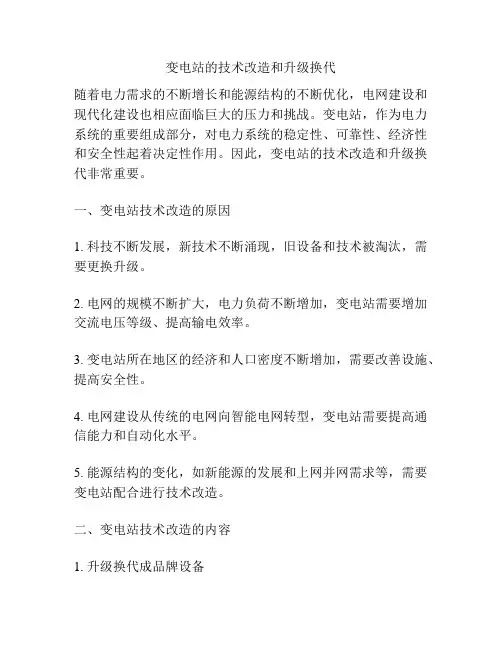

变电站的技术改造和升级换代
变电站的技术改造和升级换代随着电力需求的不断增长和能源结构的不断优化，电网建设和现代化建设也相应面临巨大的压力和挑战。
变电站，作为电力系统的重要组成部分，对电力系统的稳定性、可靠性、经济性和安全性起着决定性作用。
因此，变电站的技术改造和升级换代非常重要。
一、变电站技术改造的原因1. 科技不断发展，新技术不断涌现，旧设备和技术被淘汰，需要更换升级。
2. 电网的规模不断扩大，电力负荷不断增加，变电站需要增加交流电压等级、提高输电效率。
3. 变电站所在地区的经济和人口密度不断增加，需要改善设施、提高安全性。
4. 电网建设从传统的电网向智能电网转型，变电站需要提高通信能力和自动化水平。
5. 能源结构的变化，如新能源的发展和上网并网需求等，需要变电站配合进行技术改造。
二、变电站技术改造的内容1. 升级换代成品牌设备变电站的主要设备包括变压器、刀闸、断路器、状态监测设备、过电压保护装置、电容器等，这些设备都需要不断升级和换代。
新型设备的优点在于具有更高的技术含量和性能，更长的使用寿命和更好的可靠性，更小的体积和更轻量化便于运输，同时具有更适应电网发展的特点。
2. 引入新的自动化控制系统随着智能电网的发展和自动化技术的不断成熟，变电站需要引入自动化控制系统，实现对整个电网的智能化、自动化运行。
自动化技术可保证变电站的稳定性，更好地维护电网运行正常，大大提高变电站的运行效率，减少人工干预和设备故障率，降低运营成本。
3. 优化变电站构架和布局变电站的结构和布局应根据当地环境、技术开发和抗灾能力等因素进行优化。
通过优化变电站的布局和构架，可以实现对电力输送和设备维护的最优化，并确保变电站的安全性和经济性。
4. 建立实时监控平台建立实时监控平台可及时预警并追踪变电站发生的故障，提供及时的数据支持和信息提示，降低安全风险和整个电网的停机损失。
同时，通过对变电站设备的状态监控和数据采集，对变电站设备进行实时运行状态和电力负载管理。
220kV碧山变电站的技术改造
②开关柜 与微 机装 置之间 的端子接 线较简单 ，大量 的
二次 接 线 在 保 护 单 元 和 测 控 单 元 内部 端子 连接 。
③ 传 统 的 继 电 保 护 整 定 计 算 结 果 不 能 直 接 输 入 到 计 算
机 ，必须 转 换 成 为 计 算 机 整 定 值 。
捷 的维 护 和调 试 手 段 。 （ ） 系统 设 计 时 应 注 意 的问 题 Ｅ ４ ３ ］
所谓 分 层 分 布 式 结 构 ，是 将 变 电站 信 息 的 采 集 和 控 制 分 为 管 理 级 、站 控级 和 现 场 级 三 个 级 次 分 层 布 置 ，保 护 单
元 分 布 式 布 置 的 一 种 结 构 形式 （ 图 １ 。 见 ）
传统的 人 的因素来傈 汪电网安全运行的做法 变成由 内
动 化 没 施来 实 现 ， 使 原 有 的 ｌ 产 管 理 人 员 从 过 去 繁 琐 的 劳 牛
动 中得 到解 放
机技术 ．经过 功能 的 新组 台，实现倩息共享 ．对变 电站
实施 内 动 峨 视 、测 量 、 控 制 和 西 词 的 一 种 综 台性 的 自 动 化 装置 由 于 当 前 我 局 电力 系统 设 备 陈 旧 ．造 管 理 上 和
３变 电 站 继 电保 护 自动 装 置 的 设 计
（ １ 系 统 配 置 １
遣 行 上 出 现 渚 多 问 题 ． 西 此 实 现 变 电 站 的 自动 化 改 造 势 在
必行。
木 系 统 主 要 由 以 下 装 置 组 成 ：线 路 保 护 装 置 ； 主变 保
２变 电 站 改 造 的 目 的
变电站保护技术改造方案
技改工程施工方案编制：审核人：审批：****变电站全站保护安装工程施工方案工程概况一、变电所35KV接线现状1、35kV***变电站现有一台主变压器，主变容量为3150kVA。
35kV进出线共两条***：一条出线为**，10kV线路共有4条：******线、部队线、2、原保护装置为河北冀能保护装置。
二、本次保护安装工程主要工作内容将原有的河北冀能保护装置拆除，安装新的微机型保护装置。
（1）安装35kV、10kV保护装置由许继电气公司生产的型保护装置。
为确保本次保护装置安装工作安全、优质、如期完成，充分发挥各施工班和每位施工人员的作用。
把安全、质量、工期落实到班组，落实到人，明确责任、压力到位，各负其责，特制定本施工方案。
第一章编制依据1、《电业安全工作规程》（发电厂和变电所电气部分）2、《电力建设安全工作规程》（变电所部分）3、GB 2900.17 继电器和继电保护装置、GB 6162 静态继电器及保护装置的电气干扰试验4、GB 7261 继电器及继电保护装置基本试验方法、5、GB 7261 继电器及继电保护装置基本试验方法12、《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171—92第二章施工前的准备一、技术准备1、熟悉许继股份有限公司生产的主变系列保护及综合自动化装置原理，二次回路图纸、产品使用说明书，制定施工方案。
2、根据图纸进行施工。
3、根据图纸上报材料计划。
4、组织施工人员学习施工方案。
5、根据工作量配备人员，并向施工人员进行安全技术交底，了解工作内容、施工安全措施。
二、组织准备1、根据安装工作量，按人员技术等级，工种搭配提高工作效率2、对参加施工人员进行技术交底，了解工程内容、施工方案、安全事项。
3、对参加本次施工人员进行安装、调试工艺的培训。
4、在施工现场，完成对保护装置调试。
第三章 保证施工安全的组织措施为确保35kV******变电所技术改造安装工作安全、优质、如期完成，充分发挥各施工班组和每位施工人员的作用。
变电站施工技术改造措施应用

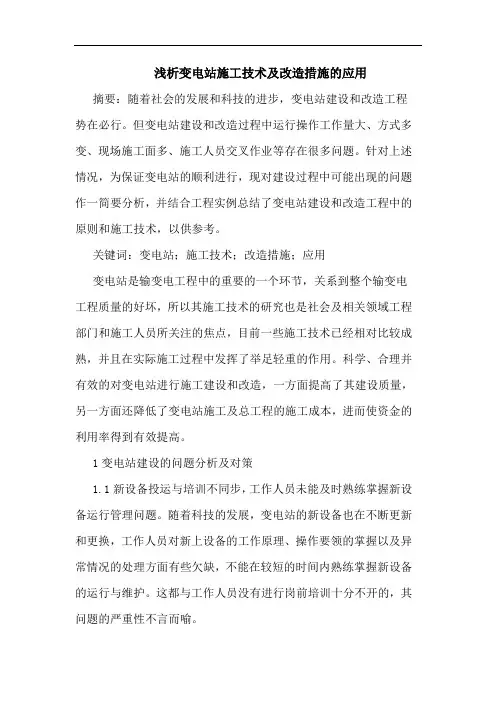

浅析变电站施工技术及改造措施的应用摘要：随着社会的发展和科技的进步，变电站建设和改造工程势在必行。
但变电站建设和改造过程中运行操作工作量大、方式多变、现场施工面多、施工人员交叉作业等存在很多问题。
针对上述情况，为保证变电站的顺利进行，现对建设过程中可能出现的问题作一简要分析，并结合工程实例总结了变电站建设和改造工程中的原则和施工技术，以供参考。
关键词：变电站；施工技术；改造措施；应用变电站是输变电工程中的重要的一个环节，关系到整个输变电工程质量的好坏，所以其施工技术的研究也是社会及相关领域工程部门和施工人员所关注的焦点，目前一些施工技术已经相对比较成熟，并且在实际施工过程中发挥了举足轻重的作用。
科学、合理并有效的对变电站进行施工建设和改造，一方面提高了其建设质量，另一方面还降低了变电站施工及总工程的施工成本，进而使资金的利用率得到有效提高。
1变电站建设的问题分析及对策1.1新设备投运与培训不同步，工作人员未能及时熟练掌握新设备运行管理问题。
随着科技的发展，变电站的新设备也在不断更新和更换，工作人员对新上设备的工作原理、操作要领的掌握以及异常情况的处理方面有些欠缺，不能在较短的时间内熟练掌握新设备的运行与维护。
这都与工作人员没有进行岗前培训十分不开的，其问题的严重性不言而喻。
为了避免上述现象发生，就要加强工作人员的岗前培训，提高工作人员的业务素质和技能水平。
随着新设备投人运行，对工作人员在业务技能方面提出了更高的要求，因此我们更要加强实践培训，使工作人员在时间较短的情况下，尽快掌握新设备的原理、运行维护和管理，保障新投入设备安全、可靠运行。
1.2现场危险分析不足问题。
对于现场，特别是改造现场，通常都是作业面多、人员散乱、车辆多、旧设备拆除、新设备安装、二次回路交叉接线等，存在很多危险性，对这些情况，如果分析不够到位，很容易有危险出现，从而影响整个过程，同时又可能带来不必要的损失。
现场危险要素主要有: 机构箱门、端子箱、万用钥匙使用、电缆进出口经常打开，易进水及小动物；管理不善；接地线螺丝松动；现场施工电源使用不规范等情况。
变电站系统改造工程方案
变电站系统改造工程方案一、引言随着电力需求的不断增加，现有变电站系统的容量和性能已经不能满足日益增长的电力需求。
为了提高电网的安全稳定性和可靠性，必须对变电站系统进行改造和升级。
本文将对变电站系统改造工程方案进行详细的介绍和分析，以期为相关部门提供参考和借鉴。
二、改造目标1.提高变电站系统的容量和性能，以满足日益增长的电力需求；2.提高电网的安全稳定性和可靠性，降低故障率；3.提高变电站系统的智能化水平，提升运维效率；4.提高设备的能效，降低能耗，保护环境。
三、改造范围本次变电站系统改造工程主要包括以下内容：1.主变压器的升级主变压器是变电站系统的核心设备，其容量和性能直接影响整个系统的运行效果。
本次改造工程将对主变压器进行升级，提高其容量和运行效率，以满足日益增长的电力需求。
2.开关设备的更新开关设备是保障变电站系统安全运行的关键设备，其可靠性和性能直接影响整个系统的安全稳定性。
本次改造工程将通过更新开关设备，提高其可靠性和性能，降低故障率，以提高变电站系统的安全稳定性。
3.智能化监控系统的建设智能化监控系统是提高变电站系统运维效率和管理水平的重要手段，本次改造工程将建设高效的智能化监控系统，实现对变电站系统的实时监控和远程控制，提高运维效率和响应速度。
4.配电设备的升级配电设备是变电站系统的重要组成部分，其可靠性和性能直接影响电力传输的质量和效率。
本次改造工程将对配电设备进行升级，提高其可靠性和性能，降低能耗，保护环境。
四、改造方案1.主变压器的升级主变压器升级是本次改造工程的重点内容，将采用高性能、高效率的主变压器，提高其容量和性能。
同时，将采用先进的油浸式绝缘技术和温控系统，提高主变压器的绝缘性能和稳定性。
2.开关设备的更新开关设备的更新是本次改造工程的关键内容，将采用先进的气体绝缘开关设备，提高其可靠性和性能。
同时，将进行开关设备的智能化改造，实现远程监控和控制，提高系统的安全稳定性。
精选变电站电气设备改造方案两篇
《变电站电气设备改造方案》一、项目背景随着电力需求的不断增长和技术的不断进步，现有的变电站电气设备逐渐难以满足日益增长的电力供应需求。
为了提高变电站的运行效率、可靠性和安全性，决定对变电站电气设备进行全面改造。
本次改造的变电站为[变电站名称]，该变电站建成于[建成时间]，主要承担着[供电区域]的电力供应任务。
经过多年的运行，部分电气设备出现老化、故障频繁等问题，严重影响了电力系统的稳定运行。
此次改造将对变电站的变压器、开关柜、继电保护装置等主要电气设备进行更新和升级，以提高变电站的整体性能。
二、施工步骤1. 施工准备阶段（1）成立施工项目部，明确各成员的职责和分工。
（2）组织施工人员进行技术培训和安全交底，确保施工人员熟悉施工工艺和安全操作规程。
（3）对施工现场进行勘查，制定详细的施工方案和安全措施。
（4）准备施工所需的材料、设备和工具，确保物资供应及时。
2. 设备拆除阶段（1）按照施工方案的要求，依次拆除旧的变压器、开关柜、继电保护装置等电气设备。
（2）对拆除的设备进行标记和分类，以便后续的运输和处理。
（3）清理施工现场，为新设备的安装做好准备。
3. 设备安装阶段（1）安装新的变压器，包括基础制作、吊装、接线等工作。
（2）安装开关柜，包括柜体组装、母线安装、二次接线等工作。
（3）安装继电保护装置，包括装置调试、接线等工作。
（4）对新安装的设备进行接地处理，确保设备安全可靠。
4. 调试阶段（1）对新安装的电气设备进行单体调试，包括变压器的耐压试验、开关柜的操作试验、继电保护装置的动作试验等。
（2）进行系统调试，包括变电站的送电试验、负荷试验等，确保变电站的各项性能指标符合设计要求。
5. 验收阶段（1）组织施工单位、监理单位和业主单位对改造后的变电站进行验收。
（2）对验收中发现的问题进行整改，直至验收合格。
三、材料清单1. 变压器- [变压器型号]变压器[数量]台。
- 变压器附件，包括散热器、储油柜、套管等。
110 kV变电站整体设备改造及维护措施
110 kV变电站整体设备改造及维护措施摘要：在整个电网的安全中，变电站能否安全运行起着至关重要的作用，关系整个电网的安全运行。
当前，我国的很多变电站设备呈现较严重的老化和损坏现象，威胁到整个电网系统的可靠运行。
因此，对变电站设备进行改造和维护迫在眉睫。
文章以110 kV变电设备为研究对象，对其当前的设备现状进行分析，重点浅析了在实际工作中的改造和维护。
关键词：110 kV变电站；设备；改造在整个电网的安全中，变电站能否安全运行起着至关重要的作用，关系整个电网的安全运行。
因此，做好对变电站设备的相关维护和改造是保证变电站设备作用有效发挥的基础。
当前，变电站的发展逐渐走向智能化、网络化。
为了推动变电站的稳快发展，我们要结合变电站的特点，从管理制度的优化、先进微机和通信技术的引进、电网的改造等多方面来着手工作。
本文以110 kV的变电设备为研究对象，对其当前的设备现状进行分析，重点浅析了在实际工作中的改造和维护。
1 110 kV变电站设备的现状早在20世纪九十年代，很多的常规变电站都是采用电磁式继电器进行作业，这种技术模式在我国很多的小型变电站中也都得到了广泛的使用。
随着科学技术的不断发展，人们对该类继电器能够熟练应用。
同时，也发现电磁式继电器具有灵敏度低、维护耗资大的缺点，若经过大功耗、长时间的使用，容易出现节点，对机械的可动部分容易造成磨损，同时也容易在震动情况下出现异常。
电磁式继电器所存在的这些缺点使得110 kV变电站的可靠性在日常运行中不能得到有效保障。
尤其是对于一些处于恶劣环境区的变电站，经常会出现很多问题，造成断电事故频繁发生，对当地区域人们的日常供电、工业用电等造成严重影响。
伴随当前科学技术的快速发展，机电一体化技术和计算机技术在变电站的综合运用使得变电站的改造变得更加得心应手。
在我国的变电站二次设备中，已经将更多的高新技术融入其中，将人们的选择空间变大，使用最多的是小型化且自动化的二次变电设备。
35kV变电站一次和二次设备的技术改造分析
35kV变电站一次和二次设备的技术改造分析摘要：现阶段，随着经济的发展，能源需求更是不断与日增长，尤其是对于电能而言，其廉价、清洁、可再生，在生产和生活中的应用更是广泛。
随着电能需求的不断增长，电力系统不断扩建，电网一次设备和二次设备之间的问题也不断凸显出来，对于其进行技术改造势在必行。
35kV变电站是电网系统中的重要组成，具有基础性地位，其良好运行直接与用户的用电安全息息相关。
为此，本文就以35kV变电站的技术改造为切入点，针对一次设备和二次设备的技术改造进行了探讨，希望能够对相关工作人员有所能启发。
关键词：35kV变电站；一次设备；二次设备；技术改造就当前的情况来看，电网中还存在数量相当多的老旧的35kV变电站，并处于疲惫运行中，但是，运行过程中难免存在许多缺陷，尤其是设计、安装、结构自身以及设备老化等方面，更是为电网的安全运行埋下了安全隐患。
即使是进行处理，但是，由于多种方面的原因，操作的复杂性明显，电网安全事故更加容易发生。
而传统变电站的二次系统主要由继电保护、就地监控、远动装置、滤波装置组成。
在实际应用中，按上述功能组织，相应的就有保护屏、控制屏、中央信号屏、滤波屏等设备。
每一个一次设备都与这些屏有关，因而，每个设备的电流互感器的二次侧都需要引到这些屏上;同样，断路器的跳、合闸操作回路，也需要连到保护屏、控制屏、远动屏及其它自动装置屏上。
此外，对同一个一次设备，在与之相应的各二次设备之间，保护与远动设备之间都有许多连线。
由于各设备安装在不同地点，因而变电站内电缆错综复杂。
基于变电站的特殊性，要求供电安全、可靠、经济，则供电网络需实行自动化控制。
为此，针对35kV变电站进行一次设备和二次设备的改造，是符合现代电网发展的重要措施，对于促进电网的可持续发展具有重要意义。
一、35kV变电站一次设备和二次设备现状分析随着时间的推移，电力系统不断发展，变电站日益呈现自动化的发展趋势，就目前的情况来看，变电站基本上实现计算机控制、微机继电保护，并实现了安全的自动装置，以及一次设备和二次设备的信息交流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技改工程施工方案
编制：
审核人：
审批：
****变电站
全站保护安装工程施工方案
工程概况
一、变电所35KV接线现状
1、35kV***变电站现有一台主变压器，主变容量为3150kVA。
35kV进出线共两条***：一条出线为**，10kV线路共有4条：******线、部队线、
2、原保护装置为河北冀能保护装置。
二、本次保护安装工程主要工作内容
将原有的河北冀能保护装置拆除，安装新的微机型保护装置。
（1）安装35kV、10kV保护装置由许继电气公司生产的型保护装置。
为确保本次保护装置安装工作安全、优质、如期完成，充分发挥各施工班和每位施工人员的作用。
把安全、质量、工期落实到班组，落实到人，明确责任、压力到位，各负其责，特制定本施工方案。
第一章编制依据
1、《电业安全工作规程》（发电厂和变电所电气部分）
2、《电力建设安全工作规程》（变电所部分）
3、GB 2900.17 继电器和继电保护装置、GB 6162 静态继电器及保护装置的电气干扰试验
4、GB 7261 继电器及继电保护装置基本试验方法、
5、GB 7261 继电器及继电保护装置基本试验方法
12、《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171—92
第二章施工前的准备
一、技术准备
1、熟悉许继股份有限公司生产的主变系列保护及综合自动化装置原理，二次回路
图纸、产品使用说明书，制定施工方案。
2、根据图纸进行施工。
3、根据图纸上报材料计划。
4、组织施工人员学习施工方案。
5、根据工作量配备人员，并向施工人员进行安全技术交底，了解工作内容、施工安全措施。
二、组织准备
1、根据安装工作量，按人员技术等级，工种搭配提高工作效率
2、对参加施工人员进行技术交底，了解工程内容、施工方案、安全事项。
3、对参加本次施工人员进行安装、调试工艺的培训。
4、在施工现场，完成对保护装置调试。
第三章保证施工安全的组织措施
为确保35kV******变电所技术改造安装工作安全、优质、如期完成，充分发挥各施工班组和每位施工人员的作用。
把安全、质量、工期落实到班组，落实到人，明确责任、压力到位，各负其责，特制定以下措施。
一、现场人员组织系统图
二、专职负责人
1、为施工现场安全技术执行人。
2、负责检修组的安全和技术工作。
3、为现场安全及技术监督人。
负责监察施工现场的安全及工程质量。
4、为现场工作执行人。
三、施工专业组
1、保护班：
负责人：
成员：
工作任务：
（1）安全措施到位的情况下，在保护室内对原有主变老保护屏进行拆除，对新的保护屏进行安装；
（2）重新按照施工图纸敷设二次电缆并将电缆剥出对好二次线（敷设电缆应留有余度）；
（3）按照施工图纸对主变保护屏进行接线；并对装置进行调试、检查;
（4）按照工程形象进度表依次将主变保护微机保护装置投入运行并进行传动开关。
第四章保证施工的安全措施
一、安全目标
1、坚持“安全第一，预防为主”的方针，预防人身伤亡事故的发生。
2、防止拆卸、搬运保护屏时因人为责任而导致的人身伤亡及设备损坏事故发生。
3、防止在调试、传动开关时，因考虑不周而误传运行中的开关。
4、严禁工作中造成CT回路开路，防止工作中PT回路工作中造成短路。
5、落实班组岗位安全责任制，作业标准化，有效的控制班组异常未遂。
6、防止火灾事故发生。
7、杜绝“五类”恶性事故发生。
二、一般安全措施
1、提前24小时办理工作票。
2、遵守变电所的各项规章制度，爱护变电所的周围环境，爱护变电所的公共设施。
3、禁止在工作现场吸烟及点燃其它火种。
4、现场必须做好防火措施，灭火器必须摆放整齐。
5、明确工作人员在现场的工作职责，工作人员进入工作现场前必须开班前会，交代当日的工作重点、安全注意事项并进行技术交底。
6、在工作负责人的带领下列队进入施工现场，在施工现场由工作负责人大声宣读工作票，交待现场安全措施，并无任何疑问后方可工作。
7、听从现场负责人的指挥安排，工作人员未经许可不得以任何理由无故旷工、迟到、早退，现场工作人员未经负责人许可不得擅自离开，有事向现场负责人请假，事毕必须向负责人报告，方可参加工作。
8、严禁非工作人员进入现场。
9、雇佣的临时工应进行必要的电气安全培训方可工作。
10、现场每项工作都要进行危险点预想、工作危险点预想后要进行危险点预防与控制方可开始工作。
11、每天认真开好每个工作现场开工会及收工会。
12、施工人员严禁酒后及精神不佳进入工作现场。
13、工作人员必须戴安全帽，穿工作服，高空作业必须系好安全带。
14、每天开一次安全生产会，就当天出现的习惯性违章提出批评与指正，以杜绝再次违章，此项工作由现场总负责人召集执行。
15、在收尾工作中要认真自检，严把质量关。
三、搬运安装设备注意事项
1、在运输保护装置中要特别注意设备的重心位置，必须绑扎牢固，防止倾倒。
2、搬运安装保护装置工作应：分工明确，设专人指挥，并有统一信号。
3、在运输、搬运、安装中防止保护装置碰撞损坏及划伤表面漆面。
四、保护工作安全措施
1、安装保护装置前，必须认真熟悉了解保护装置的原理接线及站内保护控制的设备。
防止安装时，二次控制保护回路接线时造成的电流回路开路、电压二次回路短路、控制回路短路及误跳运行设备。
3、接交直流电源时，必须认真查清楚回路接线，防止直流回路短路，交流回路触电。
五、防火措施
1、工作现场严禁吸烟。
2、在可能引起火灾的场所附近进行焊接工作时，必须备有必要的消防器材。
3、进行焊接工作时，必须设有防止金属溶渣飞溅、掉落引起火灾的措施（对电缆室相关电缆应临时封盖避免烫伤电缆），焊接人员离开现场前，必须进行检查，现场应无火种留下。
六、低压触电防范措施
1、连接和拆除0.4kV及以下低压电源时必须两人进行，一人监护，另一人接线。
2、连接0.4kV及以下低压电源时必须戴绝缘手套，以防触电。
3、0.4kV及以下低压电源必须连接紧固，严禁将电源线缠绕在接线柱上。
4、0.4kV及以下低压电源的刀闸必须有保险丝，严禁用铜丝、铁丝代替保险丝。
5、0.4kV及以下低压电源的刀闸必须完好，应有绝缘盖，防止短路或触电。
6、在中途停止工作中，必须切断低压电源。
七、工作票执行制度
1、应将安规工作票制度执行到位，不能有半点松懈。
2、工作票签发制度必须执行到位，并应保证此制度能够正确执行。
八、施工组织工作危险点及其控制措施
第五章保证施工的技术措施
一、保护监控系统施工质量规范及要求
1、严格按照《电气装置安装工程施工及验收规范》组织施工与工作质量验收。
2、保护屏安装时，保护屏安装时，要横平竖直，屏要在一条水平线，前后对齐。
3、拆下二次电缆时，要做好标记，以防再接时弄错间隔。
4、剥电缆时要留有足够余度，且不能损伤电缆和屏蔽。
5、对线要保证正确，对完一遍后还应核实一遍。
6、接线时要保证正确和美观，所接的芯线要横平竖直，窝圈时要顺时针，与螺丝上紧方向一致。
7、PT回路应在室内一点接地，电流互感器其它回路应在配电装置处一点接地，电缆屏蔽层应可靠接地。
8、电流互感器应进行变比和极性试验。
9、装置调试：
（1）首先要根据出厂图纸核对保护屏和装置的接线是否正确，紧固所有保护屏处端子。
将装置电流端子串接、电压端子并接，用试验台加入电流和电压看装置采样回路是否正常。
（2）根据调试大纲和各保护装置的原理来验证保护功能是否健全。
（3）开出接点的测试，作保护装置时，量取开出接点是否良好。
10、投运前的传动，根据地调所下发定值，用0.95倍和1.05倍定值带开关进行传动。
11、投运后，应进行主变保护回路向量检测，已验证接线正确性。
第六章施工步骤、进度
一、进度安排原则
由于35kV******变电所主变改造工程是在运行状况下进行，改造施工过程中为了减少改造设备的停电时间，同时确保设备能够恢复运行，确保工程施工安全，因而总体进度安排原则如下：
1、对35kV******变电所，应了解变电所一、二次设备运行方式，办理工作票，履行工作许可手续。
2、查清35kV******变电所原所用屏、保护屏接线，将屏间相连的所用交流及控制二次电缆拆除。
6、保护装置、直流装置恢复二次线、监控系统调试。
8、所有二次设备装置在安装之前必须全部调试完毕（保护装置、监控系统、直流装置、所用系统），确保总体方案顺利进行。
二、工程形象进度表
第七章工程交接验收
一、在验收时，应进行下列检查：
1、二次设备安装规范，电缆敷设整齐规范，二次接线可靠。
2、装置运行的稳定性和设计方案的执行情况
二、验收时，应提交下列资料和文件
1、设计的证明文件
2、制造厂家提供的产品说明书、试验记录、合格证及安装图纸等技术文件
3、设备安装调试技术记录
4、技术监督调整试验记录
5、竣工报告。
6、保护装置调试报告。
7、施工图纸（包括电缆清册，电缆联系图，端子排图，控制回路图）。
