技术方案1. 总则1.1 本技术方案适用于贵公司提供的资料设计免维护蓄电池直流屏，从选型原则、设计、制造、主要技术参数、标志、标签、使用说明书及包装、运输、贮藏等方面符合要求。
1.2 选用的本直流设备经国家电控配电设备质量监督检验中心型式试验合格，并首家通过国家电力公司产品标准水平确认证书和电力工业局鉴定。
执行部颁有关技术标准和工艺要求。
2. 引用标准DL/T459—2000 《电力系统直流电源柜订货技术》DL/T5044—95 《火力发电厂、变电站直流系统设计技术规定》JB/T8456—1996 《低压直流成套开关设备》GB/T3859.1—1993 《半导体变流器基本要求的规定》ZBK45017—90 《电力系统用直流屏通用技术条件》GB/T17626—1998 《电磁兼容试验和测量技术》GB2681-81 《电工成套装置中导线颜色》GB/T17478-1998 《低压直流设备的特性及安全要求》GB50171—92 《电气装置安装工程盘、柜及二次回路接线施工及验收标准》GB50172—92 《电气装置安装蓄电池施工及验收标准》LS(W)30-40-JT 《电力系统用微机控制直流电源柜技术条件》华北电力集团公司1994年4月《变电站用直流电源设备定货技术条件》3. 环境使用条件3.1 海拔高度不超过2000m。
3.2 户内使用，周围环境温度不低于-15℃，不高于55℃。
3.3 环境的日平均相对湿度不超过95%，月平均相对湿度不超过90%。
3.4 运行地点无导电微粒，爆炸介质和严重尘埃，无腐蚀金属和破坏绝缘的气体，无强电磁干扰。
3.5 地震裂度:：8度。
3.6 柜体前平面对安装水平面的不垂直度(向后),不超过柜体高度的1.5‰.4. 直流电源装置技术要求针对的首都机场1号航站楼10KV变电站改造项目直流设备技术要求，我司提供技术方案主要配置：微机监控系统、高频开关整流模块、触摸液晶显示屏、免维护蓄电池组、微机绝缘监测装置或绝缘监测装置、自动调压装置、蓄电池监测装置、温度补偿装置、闪光装置、交流配电单元、直流馈出配电单元等组成。
35KV变电所交直流屏改造执行方案
35KV变电所交直流屏改造执行方案工程项目简介变电站直流现有直流装置两套，蓄电池两组，交流装置，馈线屏装置为高频开关电源。
直流馈线采用环网供电方式，由于该直流型装置运行时间多年，装置频繁出现故障，又缺乏配件，对其进行改造是十分必要的；为了提高供电可靠性及稳定性，确保工作顺利进行，特制定本方案。
工程内容直流屏充电屏2面,交流屏1面，馈线柜1面，12V电池36节。
工程地点某变电站。
工程项目施工计划时间安排2017年X月X日前完成组织措施1、施工小组：项目负责人技术负责人现场安全员现场工作负责人安装调试组成员2、主要职责项目负责人：对本工程项目的全过程进行决策、管理和协调，负责安全检查和文明施工；负责落实施工进度等方面的指令在施工中有效的执行；处理和协调各方面关系，为工程施工创造良好的环境和条件，全面达到工程管理目标。
现场负责人：根据施工安排，精心组织、安全文明施工，按时完成领导下达的施工任务，及时发现施工过程中存在的问题，向项目负责人汇报;负责监督、监护工作班成员严格遵守安全工作规程，正确使用劳动保护用品和现场安全措施。
技术负责人：负责对施工技术人员进行技术交流，整理、编写、收集有关资料，负责接收并执行有关变更设计指令，负责工程全过程的资料收集和移交。
现场安全员：负责对本工程施工全过程的安全检查和监督，做好危险点预控和及时发现不安全苗头及时纠正，按章处理。
3、组织机构图4、施工组织措施：(1)开工前：各有关施工人员认真学习施工规程、制度措施，明确施工任务，了解技术要求，了解施工方案及步骤，并做好人员分工和组织工作。
(2)各参加施工人员要重视工程的前期准备工作，提前做好工器具材料及备品备件的准备工作，避免误工。
(3)现场工作负责人要合理安排施工人员和施工进度，避免窝工、误工、确保工程工期。
(4)现场施工人员要严格遵守《电业安全工作规程》规定，同时严格按照标准化作业指导书要求，认真施工，确保施工质量，高标准按时完成工程任务。
直流屏改造方案广安
直流屏改造方案广安概述直流屏是一种常见的电子显示屏，用于广告、信息发布等场合。
然而，传统的直流屏存在一些问题，例如能耗高、维护困难等。
为了解决这些问题，我们提出了一种直流屏改造方案——广安。
该方案旨在改进直流屏的性能和便利性，同时降低能源消耗和维护成本。
本文将详细介绍广安方案的原理、设计和实施方法。
原理广安方案主要包括两个关键组件：能量管理系统和智能控制系统。
能量管理系统通过优化供电方案和电源管理策略，降低直流屏的能耗。
智能控制系统通过运用物联网技术和人工智能算法，实现对直流屏的远程监控和智能控制，以提高使用效率和降低维护成本。
能量管理系统能量管理系统是广安方案的核心组成部分。
它主要包括以下几个方面的内容：1.供电方案优化：通过对直流屏的供电系统进行改良，例如改进电源设计和线路布局，减少能量传输损耗，提高能源利用率。
2.电源管理策略：根据直流屏的使用情况和需求，制定合理的电源管理策略。
例如，在低负载或闲置状态下，自动降低供电电压或关闭部分电源，以降低能耗。
3.能量回收利用：将直流屏产生的废热、废水或废气等能源进行回收利用，例如通过热能回收系统、太阳能光伏板等方式将废热转化为电能，以进一步降低能耗。
智能控制系统智能控制系统通过物联网技术和人工智能算法，实现对直流屏的远程监控和智能控制。
它主要包括以下几个方面的内容：1.远程监控：通过网络连接，对直流屏进行实时监控，包括显示内容、显示状态等。
如果出现故障或异常情况，系统会及时发送报警信息给维护人员。
2.远程控制：维护人员可以通过远程控制界面，对直流屏进行管理和配置。
例如，更新显示内容、设置亮度、调整电源管理策略等。
3.智能优化：通过分析直流屏的使用情况和环境条件，系统可以智能地调整显示内容和亮度，以提高用户体验和降低能耗。
此外，系统还可以根据历史数据进行预测和优化，实现智能节能功能。
设计和实施方法广安方案的设计和实施涉及多个步骤，如下所示：1.需求分析：根据用户的需求和现有的直流屏配置，对改造方案进行需求分析。
11 直流屏改造作业指导书
XX变电站直流屏改造作业指导书
编写：年月日
审核：年月日
年月日
批准：年月日
作业负责人：
作业时间： 年 月 日 时 分至 年 月 日 时 分
吉达变电分公司变电XX队
1 工作任务
本作业指导书针对XX变电站交直流屏更换工作。
2 工期安排
序号
内 容
负责班组
计划日期
1
将准备好的临时直流屏接好线
35人员分工序号作业项目负责人作业人员备注1将准备好的临时直流屏接好线2将临时电池组接入临时充电机上试运行正常3依次将该屏直流负荷转移到临时屏上运行4旧直流屏拆除5新直流屏就位7新直流屏调试负荷回接335人员分工续序号作业项目负责人作业人员备注8各路直流负荷接地试验9新蓄电池投入系统运行10直流屏的封堵4作业阶段41开工序号内容1工作负责人办理工作票做好安全措施确定工作地点明确工作任务
4
旧直流屏拆除
5
新直流屏就位
7
新直流屏调试、负荷回接
3.5 人员分工(续)
√
序号
作 业 项 目
负 责 人
作 业 人 员
备注
8
各路直流负荷接地试验
9
新蓄电池投入系统运行
10
直流屏的封堵
4 作业阶段
4.1 开工
√
序号
内 容
1
工作负责人办理工作票，做好安全措施，确定工作地点明确工作任务。
2
工作人员进入现场应按规定佩戴劳动防护用品。
3
工作负责人宣读工作票及工作流程、危险点告知。工作人员必须知道工作地点、工作任务、知道工作中的危险点，并履行确认手续。
4.2 确认危险点及安全措施
直流屏升级改造方案介绍书明启电力

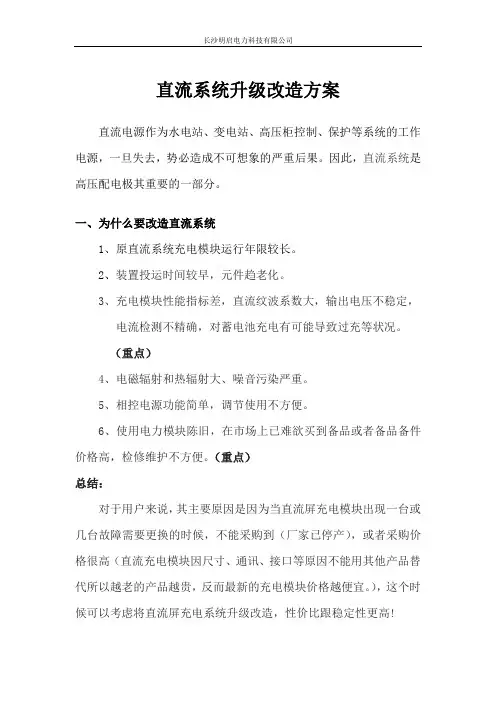

直流系统升级改造方案直流电源作为水电站、变电站、高压柜控制、保护等系统的工作电源，一旦失去，势必造成不可想象的严重后果。
因此，直流系统是高压配电极其重要的一部分。
一、为什么要改造直流系统1、原直流系统充电模块运行年限较长。
2、装置投运时间较早，元件趋老化。
3、充电模块性能指标差，直流纹波系数大，输出电压不稳定，电流检测不精确，对蓄电池充电有可能导致过充等状况。
（重点）4、电磁辐射和热辐射大、噪音污染严重。
5、相控电源功能简单，调节使用不方便。
6、使用电力模块陈旧，在市场上已难欲买到备品或者备品备件价格高，检修维护不方便。
（重点）总结：对于用户来说，其主要原因是因为当直流屏充电模块出现一台或几台故障需要更换的时候，不能采购到（厂家已停产），或者采购价格很高（直流充电模块因尺寸、通讯、接口等原因不能用其他产品替代所以越老的产品越贵，反而最新的充电模块价格越便宜。
），这个时候可以考虑将直流屏充电系统升级改造，性价比跟稳定性更高!二、直流系统升级改造的好处1、因改造用的充电模块跟监控装置等配件都是现今国内最先进的技术，所以相比原直流系统设备不管从各个方面来比较都有很大的提升。
2、从成本上来说，更换直流系统会比更换原模块性价比更高。
3、更换后的系统电压控制、电流检测更精确。
系统会根据给蓄电池的充电电流进行限流和科学充电管理，可以完全避免因过充导致蓄电池鼓包漏液等现象发生（原直流系统因年限已久电流电压控制不再精确）。
4、新直流系统产品为当前国际上顶尖技术，可以适应各种恶劣环境，例如水电站的枯水期交流输入低，丰水期交流电压高，电网内的高次谐波，煤矿等恶劣场所粉尘多等环境，维护方便。
三、直流系统升级改造步骤(以下用1个监控2个模块配置来做范例)1、用户所在地距离近现场勘察，如用户所在地距离远则先电话沟通，再通过用户将现场直流屏前后照片拍摄过来了解现场直流屏配置做好改造方案。
2、确定好现场直流屏主配置，根据用户要求制作直流屏安装面板（因新模块与旧模块尺寸大小有差别需做好面板才能安装新模块）。
直流屏通讯改造工程方案
直流屏通讯改造工程方案随着科技的不断发展和应用的不断推进，直流屏通讯系统在现代社会中扮演着越来越重要的角色。
作为一种重要的信息传播方式，直流屏通讯系统的改造工程方案编制显得尤为重要。
通过对现有直流屏通讯系统的调研和分析，本方案旨在对该系统进行改造，提升其通讯效率和安全性，全面提高通讯系统的可靠性和稳定性。
二、现状分析1.系统概况直流屏通讯系统是一种通过在大屏幕上显示文字、图片、视频等形式进行信息传播的系统。
该系统广泛应用于商业广告、公共交通、政府宣传等领域，其重要性不言而喻。
然而，随着技术的不断更新，直流屏通讯系统在信息传播的效率、安全性和稳定性方面仍存在一些问题，亟需改进。
2.系统存在的问题a) 通讯效率低：目前直流屏通讯系统的通讯效率较低，数据传输速度慢，无法满足当今高效通讯的需求。
b) 安全性不高：系统的通讯安全性不够，容易遭受黑客攻击或数据泄露，存在一定的安全隐患。
c) 系统稳定性不足：在系统长时间运行过程中，容易出现卡顿、死机等问题，影响正常使用。
以上问题严重影响了直流屏通讯系统的正常运行和应用，需要通过改造工程方案进行全面解决。
三、改造工程方案1. 技术方案a) 新一代通讯技术的引入：引入新一代的通讯技术，如5G、物联网等，提升系统的通讯速度和效率。
b) 强化安全防护措施：加强系统的安全防护能力，引入先进的防火墙、加密技术等，避免黑客攻击和数据泄露。
c) 系统优化升级：对系统进行优化升级，提升系统的稳定性，解决卡顿、死机等问题，确保系统的持续稳定运行。
2. 工程实施方案a) 技术改造：按照技术方案，对原有系统进行技术改造，如更换通讯设备、升级软件系统等。
b) 安全防护措施落实：严格执行各项安全防护措施，确保系统在运行过程中不受攻击和数据泄露。
c) 系统优化升级实施：根据系统的优化升级方案，对系统进行实施，改善系统的稳定性和速度。
3. 成本预算改造工程的成本主要包括技术改造费用、设备更换费用、软件升级费用、安全防护措施费用等。
嘉峪关备用直流充电屏更换三措报告
330kV嘉峪关变电站备用直流充电屏更换三措报告及施工方案安全监察部：_________________生产技术部：_________________变电检修工区：_______________编制：李晓鹏酒泉超高压输变电公司变电检修工区20010年2月06日330kV嘉峪关变电站备用直流充电屏更换三措报告及施工方案一、工程概况备用直流充电屏已运行多年，依照生技部2009年工作安排，为满足直流系统安全稳定运行的要求，现对备用直流充电屏进行更换。
本次将原屏拆除，新装一面备用直流充电屏。
为保证本次改造工作的顺利完成，特制定本三措计划，工作人员必须严格执行本三措计划。
二、组织措施为保证工程安装质量和施工进度，督促工作人员做好各项准备工作，成立备用直流充电屏更换工作领导小组统一领导指挥，并成立以下专业小组：1、领导小组组长：侯延鹏组员：畅志雄、王志年、罗爱珍、鲁惠灵2、安全技术小组组长：畅志雄组员：徐国萍任务：主要负责工作现场的安全、技术工作。
做好监护指导工作，防止人员触电、设备损坏、火灾事故的发生。
3、安装小组组长：宋国云组员：李晓鹏、吴国栋、庄国峰任务：主要负责备用直流充电屏更换现场工作，在有关技术人员的指导之下完成设备更换的全部工作，严格按照电气设备安装工艺规程进行工作。
三、技术措施：1、全体工作人员必须清楚整个工作的工作任务及工作难点、要点，确保整个工作顺利完成。
2、开工前工作负责人组织工作班成员认真学习备用直流充电屏图纸及其技术资料，熟练掌握新安装装置的结构特点、工作原理。
3、现场工作人员，在拆接线工作中，应认真填写并执行“继电保护安全措施票”。
4、工作过程中，工作人员使用的工器具必须将裸露部分进行绝缘处理，戴干净的线手套，防止发生人员触电事故。
5、在新屏上进行电缆接线后的封堵工作，对电缆夹层防火隔板、电缆沟内防火墙，应及时进行恢复。
6、工作人员应及时处理身边的电缆线头等杂物，确保各自工作范围内的整洁、文明施工。
变电站直流屏改造方案
变电站直流屏改造施工方案及安全、技术、组织措施批准：审核：校核：编写：电力有限公司2014年9月22日1.工程概况该变电站原采用**生产的直流屏，已经运行多年，设备已经老化严重，对设备及电网的安全运行带来了极大安全隐患，必须要进行及时更换，经***出资对该变电站直流屏设备进行改造，设备选用**公司直流屏，此次改造内容只对主变保护、110线路、35KV线路、10KV 线路保护及监控以及各个断路器的设备电源进行改造，不涉及一、二次保护监控和计量设备，所有二次电缆的编号及线号都不作变更，保护监控设备内容配置不变。
直流屏设备进行更换，涉及安装、调试直流充电屏一面、电池屏两面、馈线屏一面。
撤去原有的直流屏一套，包括充电屏一面、电池屏两面、馈线屏一面。
2.工程进度计划安排由于本次改造工程需对运行设备的保护监控短时间停电施工，计划开工时间2014年9月24日，计划完工时间2014年9月25日，计划工期2天，其中各个采用直流供电设备实行两次短时间停止直流供电，预计每次停止直流电源供电时间为20分钟。
3.造内容及时间4.施工顺序及方案4.1施工顺序：23日做好备用直流电源，备用电源需要购买16只10A的直流空开，双母排一根，16mm的连接线100米，临时电源电缆。
24日进行原直流屏撤除工作，标注好馈线屏的馈出线缆的起始点及正负极线号；切换逆变电源的供电输入开关，并按照施工次序进行撤去、安装就位调试工作。
把备用电源放置在电缆层，将馈电屏的馈线逐条的转移至备用电源馈出开关上；转移完成后，断开原直流系统的交流的电源，并断开电池连接线。
撤去旧电池，移除全部直流系统的旧屏。
25日安装新的直流系统屏，按照原顺序安装就位。
将新电池安装进新的电池屏，交流电源接入充电屏，同时做好焊接固定，连接接地线，调试好后，将负载转接至新的馈线屏，转接时要注意合母电源和控母电源空开与相应的负载电缆完全对应。
4.2 恢复现场供电完成新的直流系统安装、调试工作后，并将备用电源的馈线转移至新的馈线屏。
