差压变送器
差压变送器的工作原理
差压变送器的工作原理
差压变送器是一种测量流体或气体差压的设备，其工作原理如下：
1. 流体或气体进入差压变送器的两个连接口，并在连接口处形成差压。
2. 差压作用于连接口处的感应装置，感应装置通常由弹簧和膜片组成。
差压的变化会使膜片产生位移，而弹簧则会对膜片产生恢复力。
3. 位移的膜片连接到一个传感器装置上，传感器通常是由应变片或电容器组成。
当膜片位移时，传感器装置会相应地产生电信号。
4. 电信号由电路处理，转换为标准的电压、电流或数字信号输出。
5. 输出信号传输到控制系统或显示设备，供用户分析和判断。
整个过程中，差压变送器通过感应装置和传感器装置将流体或气体的差压转化为电信号输出。
这样通过测量差压的变化，我们可以获取到流体或气体的相关信息，如流量、压力等。
差压变送器广泛应用于化工、电力、石油、冶金等行业中的流体流量、压力等参数的测量和控制。
差压式压力变送器工作原理
差压式压力变送器工作原理1. 引言哎呀，今天咱们要聊聊一个看似有点冷冰冰的东西——差压式压力变送器。
听着是不是有点高深？别担心，咱们就像喝茶聊天一样，轻松聊聊它的工作原理，让它不再神秘，变得亲切可爱。
毕竟，这玩意在工业里可是个“老江湖”，对测量和控制有着举足轻重的作用。
2. 什么是差压式压力变送器2.1 定义首先，差压式压力变送器，顾名思义，就是用来测量两个不同压力之间差异的设备。
想象一下，就像你在双十一抢购的时候，左手一件衣服，右手一双鞋，最后决定买哪一个一样，变送器就帮我们找出哪个压力“更具优势”。
它的主要任务，就是把这种压力差转化成电信号，方便后面的设备处理。
2.2 工作原理那么，它是怎么做到的呢？其实，它的工作原理就像一个小侦探，潜入不同的环境中，偷偷观察左右两边的“情况”。
在变送器的内部，有两个压力传感器分别感应这两个不同的压力。
咱们可以把它想象成一位敏锐的裁判，正在看哪一边的压力更强。
通过这两个传感器，它会计算出压力的差值，然后把这个数字通过电信号传递给控制系统。
真是个聪明的家伙，对吧？3. 应用场景3.1 工业领域差压式压力变送器可不是闲着没事做，它在很多地方都能派上用场。
比如，在化工厂、石油炼制、供水系统等地方，压力的变化关系到安全与效率。
压力如果失控了，那可不是开玩笑的事儿！通过变送器的实时监测，工作人员就能及时发现异常，做出反应，确保生产顺利进行。
3.2 日常生活听起来工业是它的主场，但其实，它在我们的日常生活中也有一席之地。
比如说，在一些空调系统里，差压变送器可以监控空气流通的情况，确保空气的顺畅流动，给我们带来舒适的居住环境。
这就好比你在家里调节空调温度，最终让自己享受一个“冰爽”的夏天。
4. 优势与挑战4.1 优势那么，这种变送器有什么优势呢？首先，它的结构简单，维护起来也比较方便。
再者，测量范围广，适用于各种环境。
更重要的是，它的响应速度快，能实时反映出压力的变化，真是个快手！在现代工业中，时间就是金钱，慢半拍可就错过机会了。

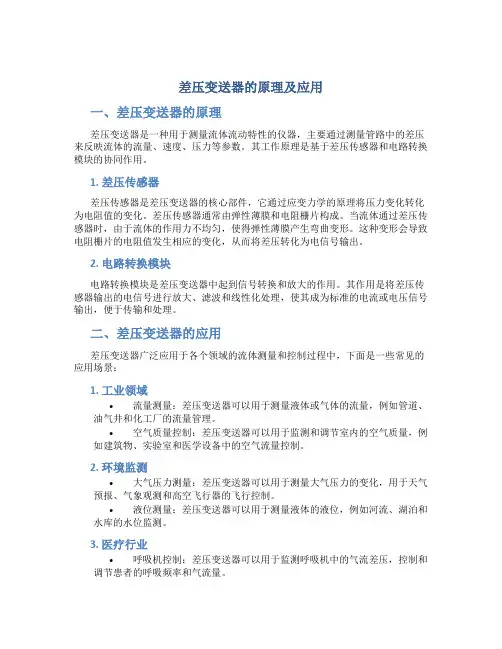

差压变送器的原理及应用
差压变送器的原理及应用一、差压变送器的原理差压变送器是一种用于测量流体流动特性的仪器，主要通过测量管路中的差压来反映流体的流量、速度、压力等参数。
其工作原理是基于差压传感器和电路转换模块的协同作用。
1. 差压传感器差压传感器是差压变送器的核心部件，它通过应变力学的原理将压力变化转化为电阻值的变化。
差压传感器通常由弹性薄膜和电阻栅片构成。
当流体通过差压传感器时，由于流体的作用力不均匀，使得弹性薄膜产生弯曲变形。
这种变形会导致电阻栅片的电阻值发生相应的变化，从而将差压转化为电信号输出。
2. 电路转换模块电路转换模块是差压变送器中起到信号转换和放大的作用。
其作用是将差压传感器输出的电信号进行放大、滤波和线性化处理，使其成为标准的电流或电压信号输出，便于传输和处理。
二、差压变送器的应用差压变送器广泛应用于各个领域的流体测量和控制过程中，下面是一些常见的应用场景：1. 工业领域•流量测量：差压变送器可以用于测量液体或气体的流量，例如管道、油气井和化工厂的流量管理。
•空气质量控制：差压变送器可以用于监测和调节室内的空气质量，例如建筑物、实验室和医学设备中的空气流量控制。
2. 环境监测•大气压力测量：差压变送器可以用于测量大气压力的变化，用于天气预报、气象观测和高空飞行器的飞行控制。
•液位测量：差压变送器可以用于测量液体的液位，例如河流、湖泊和水库的水位监测。
3. 医疗行业•呼吸机控制：差压变送器可以用于监测呼吸机中的气流差压，控制和调节患者的呼吸频率和气流量。
•血液透析：差压变送器可以用于监测和控制血液透析机中的血液流量和液体透析。
4. 燃气热力领域•气体分析：差压变送器可以用于气体的流量分析、组分分析和质量控制，例如煤气、天然气和工业气体的分析。
•加热与冷却控制：差压变送器可以用于控制加热和冷却系统中的液体或气体流量，实现温度的调节和能量的控制。
以上仅是差压变送器在各领域中的一些应用示例，实际上差压变送器的应用领域非常广泛。
差压变送器说明书
差压变送器说明书
差压变送器是一种用于测量两个压力之间的差异并将其转换为标准电信号输出的设备。
它通常由压力传感器、信号处理器和输出电路组成。
差压变送器的工作原理是通过测量两个压力点之间的压力差来确定差压。
这些压力点可以是气体或液体的两个不同位置。
压力传感器通常采用膜片或应变片的形式，当压力施加在传感器上时，膜片或应变片会发生变形，从而产生电信号。
信号处理器用于将传感器产生的微弱电信号放大并进行滤波处理，以提高其精度和稳定性。
输出电路将处理后的信号转换为标准的电流、电压或数字信号输出，以便于与其他设备进行连接和数据传输。
差压变送器通常具有以下特点和功能：
1. 高精度测量能力：差压变送器能够测量微小的压力差异，通常具有高精度的测量能力，能够满足各种精密测量需求。
2. 宽测量范围：差压变送器通常具有较大的测量范围，可以适应不同压力差异的测量需求。
3. 高稳定性和可靠性：差压变送器采用高质量的材料和先进的制造工艺，具有良好的稳定性和可靠性，能够长时间稳定工作。
4. 多种输出信号形式：差压变送器可以提供多种输出信号形式，包
括电流、电压和数字信号等，方便与其他设备进行连接和数据传输。
5. 易于安装和维护：差压变送器通常具有简单的安装和维护过程，可以方便地安装在各种场合和设备上。
需要注意的是，在使用差压变送器时，应根据具体的应用场景和要求选择合适的型号和规格，并按照说明书进行正确的安装和使用，以确保测量的准确性和可靠性。

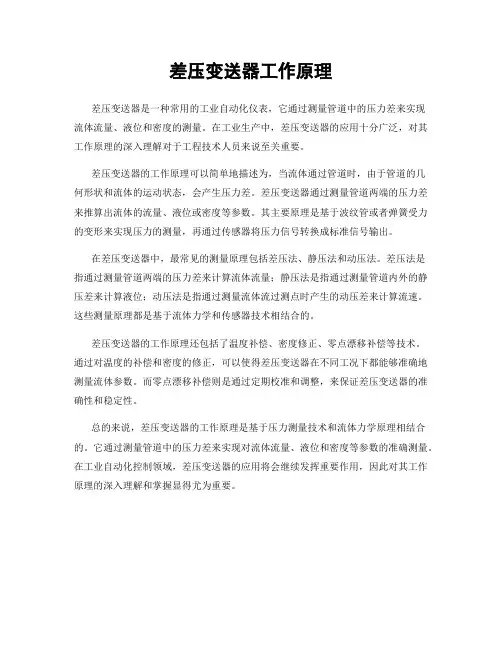

差压变送器工作原理
差压变送器工作原理
差压变送器是一种常用的工业自动化仪表，它通过测量管道中的压力差来实现
流体流量、液位和密度的测量。
在工业生产中，差压变送器的应用十分广泛，对其工作原理的深入理解对于工程技术人员来说至关重要。
差压变送器的工作原理可以简单地描述为，当流体通过管道时，由于管道的几
何形状和流体的运动状态，会产生压力差。
差压变送器通过测量管道两端的压力差来推算出流体的流量、液位或密度等参数。
其主要原理是基于波纹管或者弹簧受力的变形来实现压力的测量，再通过传感器将压力信号转换成标准信号输出。
在差压变送器中，最常见的测量原理包括差压法、静压法和动压法。
差压法是
指通过测量管道两端的压力差来计算流体流量；静压法是指通过测量管道内外的静压差来计算液位；动压法是指通过测量流体流过测点时产生的动压差来计算流速。
这些测量原理都是基于流体力学和传感器技术相结合的。
差压变送器的工作原理还包括了温度补偿、密度修正、零点漂移补偿等技术。
通过对温度的补偿和密度的修正，可以使得差压变送器在不同工况下都能够准确地测量流体参数。
而零点漂移补偿则是通过定期校准和调整，来保证差压变送器的准确性和稳定性。
总的来说，差压变送器的工作原理是基于压力测量技术和流体力学原理相结合的。
它通过测量管道中的压力差来实现对流体流量、液位和密度等参数的准确测量。
在工业自动化控制领域，差压变送器的应用将会继续发挥重要作用，因此对其工作原理的深入理解和掌握显得尤为重要。
差压变送器的组成
差压变送器是一种用于测量流体介质中两点之间压力差的仪器，并将压力差转换为电信号输出，以供监控和控制使用。
差压变送器通常由以下几个主要组成部分构成：
1. 传感器（敏感元件）：
感受流体介质两点间的压力差，将其转换为可测量的机械位移或形变。
常见的传感器类型包括弹性膜片、波纹管、金属膜片等。
2. 转换元件（机械电转换）：
将传感器的机械位移或形变转换为电信号。
常见的转换元件包括电阻应变片、电容式传感器等。
3. 电子部件：
信号调理电路：对转换元件输出的电信号进行放大、滤波、线性化等处理，以满足后续电路的要求。
模数转换器（ADC）：将调理后的电信号转换为数字信号，便于数字显示和远程传输。
稳压电源：为传感器和电子部件提供稳定的工作电压。
输出电路：将处理后的信号转换为标准的电流或电压信号，如420mA电流回路或1V/div电压信号。
4. 显示与指示：
数字或模拟显示器，用于显示差压变送器的测量值。
指示灯或显示屏，用于指示变送器的运行状态和故障信息。
5. 外壳与保护：
用于保护内部元件不受外界环境的影响，如防水、防尘、防爆等。
外壳通常由金属或其他耐腐蚀材料制成。
6. 安装接口：
用于将差压变送器安装到测量点，常见的接口类型包括螺纹接口、法兰接口、卡套接口等。
7. 电缆与接线端子：
用于连接差压变送器与控制系统或显示设备。
差压变送器的设计和构成因应用场景、测量介质、精度要求等因素而有所不同。
在选择差压变送器时，需要考虑其量程、精度、输出信号类型、环境适应性等参数，以确保其能够满足特定的工程需求。
差压变送器的工作原理
差压变送器的工作原理差压变送器是一种常用的工业自动化测量仪器，它主要用于测量流体的压力差，从而实现对流体流量、液位、密度等参数的测量和控制。
差压变送器的工作原理十分简单，但却十分重要，下面我们将详细介绍差压变送器的工作原理。
首先，差压变送器是通过测量流体在管道中的压力差来实现对流体参数的测量和控制的。
它通常由测压单元、信号处理单元和输出单元组成。
测压单元通过测量管道中两点之间的压力差来获取差压信号，然后将信号传递给信号处理单元进行处理，最后输出单元将处理后的信号转换成标准信号输出，以供显示和控制系统使用。
其次，差压变送器的测压单元通常采用压力传感器，通过传感器感应管道内流体的压力，然后将压力信号转换成电信号输出。
信号处理单元接收到压力信号后，对信号进行放大、滤波、线性化等处理，最终输出标准信号。
输出单元通常将标准信号转换成4-20mA电流信号或0-10V电压信号输出，以供显示仪表或控制系统使用。
此外，差压变送器的工作原理还涉及到差压测量的原理。
差压测量是通过测量管道两点之间的压力差来获取流体的流量、液位等参数的。
差压变送器通过安装在管道上的测压单元感应管道内的压力差，然后将压力差信号转换成标准信号输出，以供显示仪表或控制系统使用。
最后，差压变送器的工作原理还涉及到压力测量的原理。
压力测量是通过测量流体对单位面积的压力来获取流体的压力参数的。
差压变送器通过测量管道内流体的压力差来实现对流体参数的测量和控制，从而实现对流体流量、液位、密度等参数的测量和控制。
总之，差压变送器的工作原理是通过测量管道内流体的压力差来实现对流体参数的测量和控制的。
它通过测压单元、信号处理单元和输出单元的协同工作，将管道内的压力差转换成标准信号输出，以供显示仪表或控制系统使用。
差压变送器在工业自动化控制中起着至关重要的作用，是不可或缺的测量仪器之一。
差压变送器
注意事项
在压力传输过程中，应注意以下几点， 6：在压力传输过程中，应注意以下几点， 变送器与散热管连接处，切勿漏气； a、变送器与散热管连接处，切勿漏气； 开始使用前，如果阀门是关闭的，则使用时， b、开始使用前，如果阀门是关闭的，则使用时， 应该非常小心、缓慢地打开阀门， 应该非常小心、缓慢地打开阀门，以免被测介质 直接冲击传感器膜片，从而损坏传感器膜片； 直接冲击传感器膜片，从而损坏传感器膜片； 管路中必须保持畅通， c、管路中必须保持畅通，管道中的沉积物会弹 并损坏传感器膜片； 出，并损坏传感器膜片；
实际应用
在油罐顶部，差压变送器设计一套液位报警装置， 在油罐顶部，差压变送器设计一套液位报警装置， 防止油品满溢，作为双保险。 防止油品满溢，作为双保险。在应用中由于测量 值直接为吨数，故油罐不论贮存何种油品， 值直接为吨数，故油罐不论贮存何种油品，二次 表显示的值是油罐内油品的吨数， 表显示的值是油罐内油品的吨数，避免了需要测 定密度进行换算的麻烦。 定密度进行换算的麻烦。
优点
安装维护简单方便
读数直观直接明确，可直接读出油品的库存量 读数直观直接明确，
免除了密度的测定和换算
差压变送器在应用 的故障诊断与分析
故障诊断与分析 1. 调查法： 调查法： 回顾故障发生前的打火、冒烟、异味、 回顾故障发生前的打火、冒烟、异味、供电变 雷击、潮湿、 误操作、误维修。 化、雷击、潮湿、 误操作、误维修。
简介
差压变送器用于防止管道中的介质直接进入变送 器里， 器里，感压膜片与变送器之间靠注满流体的毛细 管连接起来。它用于测量液体、 管连接起来。它用于测量液体、气体或蒸汽的液 流量和压力，然后将其转变成4 DC信 位、流量和压力，然后将其转变成4～20mA DC信 号输出。 号输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投用中的变送器的处理
? 1.回零处理 工艺怀疑变送器指示量不正确： 1）开好作业票，确认该点不带控制或联锁； 2) 现场确认该点位需要处理的点； 3) 对于高压点需先关闭一次阀，再做回零
处理； 4) 若变送器回零时不处于零点，则用475
对仪表进行回零处理
? 2.排放处理
?
? 在仪表维护中，由于差压变送器导压管排放不及 时，或介质脏、粘等原因，容易发生正负导压管 堵塞现象，其表现特征为：变送器输出下降、上 升或不变。当流量增加时，对变送器输出的影响：
轻松，体积小、重量轻，安装调试极为方便； ? 3、铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固
耐用； ? 4、4-20mADC二线制信号传送，抗干扰能力强，传输距离
远； ? 5、LED指示表头，现场读数十分方便。可用于测量粘稠、
结晶和腐蚀性介质； ? 6、高准确度，高稳定性。
测量方式
? (1)与节流元件相结合，利用节流元件的 前后产生的差压值测量液体流量，如图1 所示。 (2)利用液体自身重力产生的压力差，测 量液体的高度，如图2所示。 (3)直接测量不同管道、罐体液体的压力 差值，如图3所示。
? 3.反向冲洗处理
若遇上不能排放的工艺介质，或引压管是 灌隔离液的，则需要对引压管进行反向冲 洗，使引压管处于通畅状态。
? 4.受压处理
? 对变送器进行单向受压处理，给变送器一 个固定的差压值，看变送器显示是否有固 定输出值且对应输出正确电流信号值。正 确则变送器无故障。（需进行多点测试）
常见故障与处理
检测方法
? 1)断路检测
? 将怀疑有故障的部分与其它部分分开来， 查看故障是否消失，如果消失，则确定 故障所在，否则可进行下一步查找，如： 智能差压变送器不能正常Hart远程通讯， 可将电源从仪表本体上断开，用现场另 加电源的方法为变送器通电进行通讯， 以查看是否为电缆叠加约2kHz的电磁信保证安全的情况下，将相关部分回路直 接短接，如：差变送器输出值偏小，可将 导压管断开，从一次取压阀外直接将差压 信号直接引到差压变送器双侧，观察变送 器输出，以判断导压管路的堵、漏的连通 性。
? 3）替换检测
? 将怀疑有故障的部分更换，判断故障部位。 如：怀疑变送器电路板发生故障，可临时 更换一块，以确定原因。
? 由于气体流量取压方式不对或导压管安装不符合 要求时 ,常常造成导压管内部积存液体的现象。这 种现象的出现，往往会致使测量不准，如果在变 送器量程很小的情况下，甚至会造成变送器输出 的一些波动。
? 对于可以排放的工艺介质，可以通过仪 表放空阀对介质进行少量的排放，以便 将引压管中的杂质或凝结水排出，避免 测量干扰。排放时，工艺介质需装好倒 入指定地点，以免造成环境污染，若是 有毒气体需站在上风口。
三.输出过小
? 1.正导压管堵； ? 2.平衡阀漏或没关死； ? 3.电路板故障； ? 4.正导压管一次阀没开或是没全开； ? 5.正导压管泄露； ? 6.安全栅故障；
? 7.DCS量程设置过小； ? 8.膜盒损坏； ? 9.回路导线损坏，导致电阻过大；
四.输出不稳定
? 1.导压管中有残存液体、气体； ? 2.被测介质有波动； ? 3. 输出回路中有接触不良或断续短路； ? 4.接线松动； ? 5.内部接插件接触不良； ? 6.压力传感器损坏； ? 7.电路中有多处接地；
一.无输出
1.导压管开关没有打开； 2.导压管路堵塞； 3.供电电源过低； 4.供电电源接错； 5.仪表输出回路故障；
6.安全栅故障； 7. 表头故障，无法显示； 8.内部接插件接触不良； 9.电路板故障；
二.输出过大
? 1.导压管中有残存液体、气体； ? 2.负导压管堵； ? 3.电路板故障； ? 4.负导压管一次阀没开或是没全开； ? 5.负导压管泄露； ? 6.安全栅故障； ? 7.DCS量程设置过大；
差压变送器
基本原理
? 来自双侧导压管的差压直接作用于变送 器传感器双侧隔离膜片上，通过膜片内 的密封液传导至测量元件上，测量元件 将测得的差压信号转换为与之对应的电 信号传递给转换器，经过放大等处理变 为标准电信号输出。
主要优点
? 1、具有工作可靠、性能稳定等特点； ? 2、专用V/I集成电路，外围器件少，可靠性高，维护简单、
? 4）分部检测
? 将测量回路分割成几个部分，如：供电电 源、信号输出、信号变送、信号检测，按 分部分检查，由简至繁，由表及里，缩小 范围，找出故障位置。
操作三阀组的两个原则
? 1.不能让导压管内的凝结水或隔离液流 失；
? 2.不可使测量元件（膜盒或波纹管）受 压或受热。
? 三阀组的投用顺序为：a、打开正压阀； b、关闭平衡阀；c、打开负压阀。
? 停运顺序正好与之相反，即：a、关闭负 压阀；b、打开平衡阀；c、关闭正压阀。
? 此外，对于蒸汽流量计和带负向迁移的液 位计来说，在启动或停运三阀组的操作过 程中，不可有正、负压阀和平衡阀同时打 开的状态，即使开着的时间很短也是不允 许的。在三阀都开着的情况下，负压侧冷 凝器里的凝结水或隔离罐里的隔离液将会 流失，导致仪表指示不准，甚至被迫停运。
