水工程施工第4章9
《水工程施工》PPT课件
精选ppt
17
❖ （二）球墨铸铁管柔性接口
❖ 1. 滑入式接口(T形接口)
❖ (2)安装程序
❖ 滑入式接口球墨铸铁管的 安装程序为：
❖ 下管→管口清理→清理胶圈→上胶圈→安装机具设 备→在插口外表面和胶圈上涂刷润滑剂→顶推管子 使插口插入承口→检查。
精选ppt
18
❖ （二）球墨铸铁管柔性接口 ❖ 1. 滑入式接口(T形接口) ❖ (3)安装要点 ❖ 1)下管 ❖ 按下管的技术要求将管子下到沟槽底。 ❖ 2)清理管口 ❖ 将承口内的所有杂物予以清除，并擦洗干净。
❖ 铅是有色金属，造价高、打口劳动强度大，只有 在紧急抢修或振动大的场所（如穿越铁路、公路、 河流）使用。铅接口使用的铅纯度应在99％以上。
精选ppt
14
❖ 一、给水管道接口 ❖ （二）球墨铸铁管柔性接口
精选ppt
15
❖ 一、给水管道接口
❖ （二）球墨铸铁管柔性接口
❖ 球墨铸铁管柔性接口主要有两种形式，即滑入式接 口（ T形） 、 机械式接口（ A形、 K形），以滑入 式应用居多。
❖ 铸铁管ρ取34% ～ 40%
精选ppt
6
❖ b.胶圈的填打方法
❖ 在管子插入承口前，先将胶圈套在插口 上，插入管子并测量对口间隙；然后用 铁牙将接口下方环形间隙扩大，填入胶 圈；然后自下而上移动铁牙，用錾子将 胶圈全部填入承口。第一遍先打入承口 水线位置，填打时錾子应贴插口壁沿着 一个方向顺序填打，使胶圈依次均匀滚 入承口水线。再分2～3遍打至插口小 台。

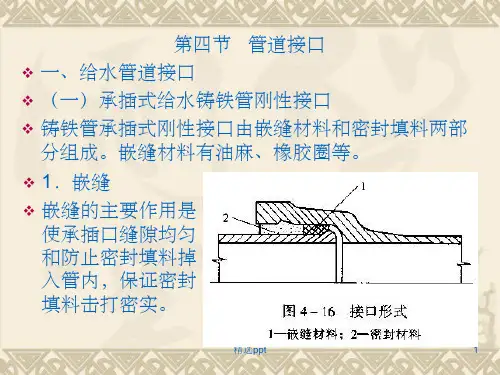

第四节 管道接口
❖ 一、给水管道接口
❖ （一）承插式给水铸铁管刚性接口
❖ 铸铁管承插式刚性接口由嵌缝材料和密封填料两部 分组成。嵌缝材料有油麻、橡胶圈等。
水总(2016)429号水利工程设计概估算编制规定第四章
第四章费用构成第一节概述水利工程工程部分费用组成内容如下：一、建筑及安装工程费由直接费、间接费、利润、材料补差和税金组成。
1．直接费(1)基本直接费。
(2)其他直接费。
2．间接费(1)规费。
(2)企业管理费。
3．利润4．材料补差5．税金(1)营业税。
(2)城乡维护建设税。
(3)教育费附加(含地方教育费附加)。
二、设备费由设备原价、运杂费、运输保险费、采购及保管费组成。
(1)设备原价。
(2)运杂费。
(3)运输保险费。
(4)采购及保管费。
三、独立费用由建设管理费、工程建设监理费、联合试运转费、生产准备费、科研勘测设计费和其他组成。
1．建设管理费2．工程建设监理费3．联合试运转费4．生产准备费(1)生产管理单位提前进厂费。
(2)生产职工培训费。
(3)管理用具购置费。
(4)备品备件购置费。
(5)工器具及生产家具购置费。
5．科研勘测设计费(1)工程科学研究试验费。
(2)工程勘测设计费。
6．其他(1)工程保险费。
(2)其他税费。
四、预备费1．基本预备费2．价差预备费五、建设期融资利息第二节建筑及安装工程费建筑及安装工程费由直接费、间接费、利润、材料补差及税金组成。
一、直接费直接费指建筑安装工程施工过程中直接消耗在工程项目上的活劳动和物化劳动。
由基本直接费、其他直接费组成。
基本直接费包括人工费、材料费、施工机械使用费。
其他直接费包括冬雨季施工增加费、夜间施工增加费、特殊地区施工增加费、临时设施费、安全生产措施费和其他。
(一)基本直接费1．人工费人工费指直接从事建筑安装工程施工的生产工人开支的各项费用，内容包括：(1)基本工资。
由岗位工资和年应工作天数内非作业天数的工资组成。
1)岗位工资。
指按照职工所在岗位各项劳动要素测评结果确定的工资。
2)生产工人年应工作天数以内非作业天数的工资，包括生产工人开会学习、培训期间的工资，调动工作、探亲、休假期间的工资，因气候影响的停工工资，女工哺乳期间的工资，病假在六个月以内的工资及产、婚、丧假期的工资。
水利水电工程施工教材
水利水电工程施工教材第一章：水利水电工程概述1.1 水利水电工程的定义水利水电工程是利用水资源的水力能量，运用相关技术设施进行开发利用，实现水资源综合利用的工程，包括水库、水电站、灌溉工程等。
1.2 水利水电工程的分类水利水电工程根据不同的目标和功能可以分为水利工程和水电工程两大类。
水利工程主要包括水库、水文观测系统和灌溉系统等；水电工程则主要包括水电站、水电设备等。
1.3 水利水电工程施工的重要性水利水电工程施工是完成水利水电工程建设的关键环节，施工质量直接影响工程的安全和效益，因此施工过程需要严格控制和管理。
第二章：水利水电工程施工前的准备工作2.1 工程可行性研究在水利水电工程施工前，需要进行可行性研究，明确工程的建设目标、技术方案和经济效益，为后续施工提供依据。
2.2 施工组织设计根据工程性质和规模，合理设计施工组织结构、分工和施工方案，确保施工进度和质量。
2.3 施工图纸设计制定水利水电工程的施工图纸，包括工程地形、水利设施、土建结构等详细信息，为施工提供可靠的依据。
第三章：水利水电工程施工过程3.1 地基处理和基础施工水利水电工程的基础施工要求严格，包括地基处理、混凝土浇筑等工序，确保工程的安全和稳固。
3.2 结构施工水利水电工程的结构施工是工程的重要组成部分，包括水电站建筑、船闸等工程结构的施工，要确保结构的完整和安全。
3.3 设备安装水利水电工程的设备安装是关键环节，包括水轮机、发电机组等设备的安装和调试，确保设备运行正常。
第四章：水利水电工程施工管理4.1 施工进度管理制定合理的施工进度计划，明确施工任务和工期，及时跟进工程进展情况，保证工程的按时完工。
4.2 施工质量管理严格执行相关标准和规范，加强施工质量监督和检查，确保工程施工质量符合要求。
4.3 安全生产管理重视施工现场安全管理，严格执行安全操作规程和措施，保障施工人员的安全。
第五章：水利水电工程施工后的维护与管理5.1 工程验收完成水利水电工程施工后，进行工程验收，评估工程质量和完工情况，确保工程达到设计要求。
水工程施工第4章9
2020/3/18
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (五)顶板钢筋混凝土施工 • 1．水池顶板的施工程序 • 2．顶板模板施工 • 3．顶板钢筋施工 • 4．顶板混凝土施工
2020/3/18
第一节 现浇混凝土水池施工
• (五)顶板钢筋混凝土施工 • 1．水池顶板的施工程序 • 拆除池壁及柱模板→清理池底→放线(测池顶部高
后再作二次振动，消除因沉降而产生的顶部裂缝。 • (6)浇筑后的混凝土应及时覆盖和洒水养护。
2020/3/18
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (四)柱钢筋混凝土施工 • 为加快施工速度，柱的施工时间应与水池池壁的施
工时间同步进行。 • 一般柱体分为2次浇筑：第一次浇筑根部混凝土，
• 一、施工缝的设置与施工程序 • (二)底板钢筋混凝土 • 1．测量放线 • 当垫层混凝土的强度达到1．2MPa以后开始放线
。用经纬仪将水池的池壁、柱及进出水口的轴线投至 垫层上(弹墨线)。对垫层表面(每25m2)，用水准仪实 测高程并标注实际误差值，以便对模板及钢筋的高程 作调整。 • 2．底板模板安装 • 底板外侧模板应先于底板钢筋安装工序，但在支吊 模过程中应注意保护钢筋。
吊斗
2020/3/18
第一节 现浇混凝土水池施工
• 4．底板混凝土浇筑 • (2)对底板混凝土的浇筑，要根据底板厚度和混凝
土的供应与浇筑能力来确定浇筑宽度和分层厚度，以 保证间隔时间不超过初凝时间的要求。
2020/3/18
第一节 现浇混凝土水池施工 • 4．底板混凝土浇筑
• (3)池壁八字吊模部分的混凝土浇筑应在底板平面 混凝土浇筑30min后进行，防止八字腋角部分的混凝 土由吊模下部底板面压出后造成蜂窝麻面，为保证池 壁腋角部分的混凝土 密实，应在混凝土初 凝前进行二次振捣， 压实混凝土表面，同 时对八字吊模的根部 混凝土表面整平。
施工第4章第1节疏浚工程

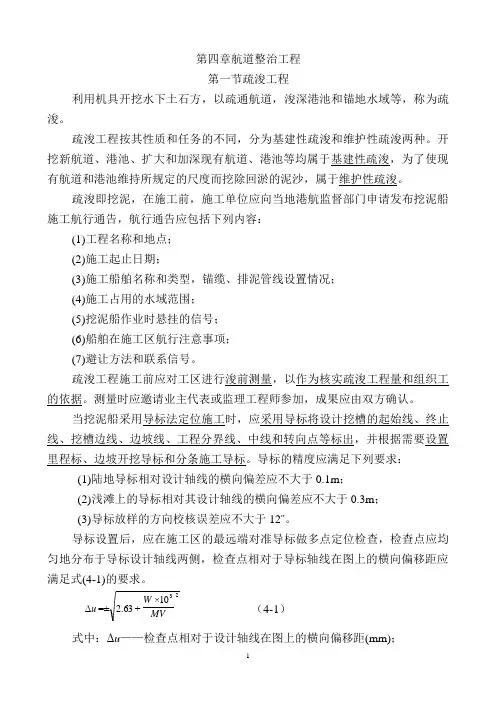

第四章航道整治工程第一节疏浚工程利用机具开挖水下土石方，以疏通航道，浚深港池和锚地水域等，称为疏浚。
疏浚工程按其性质和任务的不同，分为基建性疏浚和维护性疏浚两种。
开挖新航道、港池、扩大和加深现有航道、港池等均属于基建性疏浚，为了使现有航道和港池维持所规定的尺度而挖除回淤的泥沙，属于维护性疏浚。
疏浚即挖泥，在施工前，施工单位应向当地港航监督部门申请发布挖泥船施工航行通告，航行通告应包括下列内容：(1)工程名称和地点；(2)施工起止日期；(3)施工船舶名称和类型，锚缆、排泥管线设置情况；(4)施工占用的水域范围；(5)挖泥船作业时悬挂的信号；(6)船舶在施工区航行注意事项；(7)避让方法和联系信号。
疏浚工程施工前应对工区进行浚前测量，以作为核实疏浚工程量和组织工的依据。
测量时应邀请业主代表或监理工程师参加，成果应由双方确认。
当挖泥船采用导标法定位施工时，应采用导标将设计挖槽的起始线、终止线、挖槽边线、边坡线、工程分界线、中线和转向点等标出，并根据需要设置里程标、边坡开挖导标和分条施工导标。
导标的精度应满足下列要求：(1)陆地导标相对设计轴线的横向偏差应不大于0.1m ；(2)浅滩上的导标相对其设计轴线的横向偏差应不大于0.3m ；(3)导标放样的方向校核误差应不大于12˝。
导标设置后，应在施工区的最远端对准导标做多点定位检查，检查点应均匀地分布于导标设计轴线两侧，检查点相对于导标轴线在图上的横向偏移距应满足式(4-1)的要求。
231063.2Δ×+±=MV W u （4-1）V——望远镜放大倍率；M——测图比例尺分母；W——肉眼观察时的导标灵敏度(m)，应不大于施工容许超宽值。
一、挖泥船及其施工方法挖泥船是开挖水下土石方的工程船舶，按其工作原理，通常有水力式、机械式两大类。
水力式是通过机械使泥沙和水混合形成泥浆，利用泥泵进行吸泥和排泥，包括绞吸式和耙吸式挖泥船等；机械式是依靠泥斗挖掘水下土石方，包括链斗式、抓斗式和铲斗式挖泥船等。
水工程施工课件
水工程施工课件第一部分：水工程简介一、水工程的定义和分类水工程是指利用工程技术手段对水资源进行开发、利用、保护和管理的一门工程学科。
水工程广泛应用于水利灌溉、供水、排水、防洪等方面。
水工程根据功能和用途的不同，可分为以下几类：1. 水资源开发工程：主要包括水库、水文观测、水文测报、水文计算、水资源勘探等。
2. 水利灌溉工程：主要包括渠道、沟渠、水闸、水泵站等。
3. 水供水处理工程：主要包括供水系统、水处理设备等。
4. 水排水工程：主要包括排水系统、排污设施等。
5. 河湖治理工程：主要包括河道整治、湖泊治理等。
二、水工程施工的重要性水工程在人类社会中具有重要的地位和作用。
水资源是人类生存和发展的基础，而水工程则是保障水资源有效利用和管理的重要手段。
水工程施工的质量和效率直接关系到水资源的开发利用和管理效果，具有重要的社会经济意义。
第二部分：水工程施工的流程一、水工程施工前的准备工作水工程施工前的准备工作是水工程施工的第一步，是确保施工顺利进行的关键。
主要包括以下几项内容：1. 审查施工方案：对水工程施工方案进行审查，确保方案科学合理。
2. 编制施工组织设计：根据施工方案编制完整的施工组织设计，明确施工责任和流程。
3. 确定施工周期：对施工周期进行合理安排，确保水工程施工的进度和质量。
4. 落实施工技术人员：确定施工技术人员的队伍和人员结构，确保施工技术人员的素质和数量。
5. 筹备施工材料：准备所需的施工材料和设备，确保施工所需的各类材料充足。
6. 确定施工组织：确定施工组织机构和责任人员，明确各项工作的分工和协作。
7. 做好安全防护工作：加强安全教育和培训，确保施工过程中的安全生产。
二、水工程施工的具体步骤1. 施工准备工作：包括清理施工场地、搭设施工用房、安装施工设备等。
2. 开挖基坑或沟渠：根据设计要求进行土方开挖，确保基坑或沟渠的规格和形状符合要求。
3. 安装水泵站或水利设备：根据设计要求安装水泵站或水利设备，确保设备正常运行。
水利水电工程“三同时”制度范文（4篇）
水利水电工程“三同时”制度范文水利水电工程中的“三同时”制度是指工程建设、投产运营和环境保护达到同步进行的要求。
具体包括以下三方面：1. 工程建设与设计阶段的同时：水利水电工程建设过程中，要求工程设计与施工同步进行，确保设计方案的可行性和施工进度的合理性。
设计要与实际情况相符，施工要按照设计方案进行，确保工程质量和进度。
2. 工程投产和运营与环境保护同时：水利水电设施投产后的运营必须符合环境保护要求，防止对生态环境造成污染和破坏。
同时，也要进行环境影响评价，根据评价结果采取相应的环境保护措施，确保工程的安全运行和环境的可持续发展。
3. 工程建设和经济社会发展同时：水利水电工程建设要与当地经济社会发展同步进行，满足经济社会的需求。
要按照国家规划和当地发展需要，合理安排工程建设时间和规模，确保工程的可持续发展和对当地经济社会的促进作用。
通过“三同时”制度的落实，可以有效地提高水利水电工程的建设和运营质量，保护环境，促进经济社会发展。
水利水电工程“三同时”制度范文（2）第一章总则第一条为规范水利水电工程建设管理，确保工程质量和安全，保护环境，提高水资源的合理利用，制定本制度。
第二条本制度适用于我单位承担的水利水电工程项目的开发、建设、维护和管理。
第三条水利水电工程项目的开发、建设、维护和管理应遵循“三同时”原则，即设计、施工、监理、质检、供应商、政府、环保等各参与主体在同一时间、同一操作界面实施各项工作，协同推进工程进度。
第四条水利水电工程项目的参与主体应建立健全组织体系，确保各部门协调配合，形成工作合力。
第二章项目计划第五条水利水电工程项目在立项之初应提前进行项目计划编制，确保各参与主体的工作安排合理，保证各项工作的“三同时”执行。
第六条项目计划应包括但不限于以下内容：（一）项目目标及规划；（二）项目进度安排；（三）人员配备；（四）工作任务分解；（五）风险评估与控制措施。
第七条项目计划编制工作由项目负责人负责，经批准后由项目相关部门按计划实施。
防水工程施工 教材
防水工程施工教材第一章绪论1.1 防水工程的概念防水工程是指在建筑物、基础设施以及其他工程项目中，采用各种技术和材料，对建筑结构和构件进行防水处理，以防止水的渗透和渗漏，保护建筑物和设施的结构和功能，延长其使用寿命，确保使用安全和舒适。
1.2 防水工程的重要性防水工程在建筑工程中具有非常重要的地位和作用。
建筑物和基础设施需要长期抵御自然环境的侵蚀和大气中的降水，同时在使用过程中还需要承受人员活动、设备运转等因素对结构产生的振动和压力。
因此，如果不对建筑物进行防水处理，很容易导致建筑物内部水分渗透并造成墙体和地面出现渗漏、开裂和腐蚀等问题，从而影响建筑物的使用寿命和使用安全。
1.3 防水工程的发展与应用随着建筑科学技术的不断进步和防水材料技术的不断更新，防水工程越来越受到重视，并得到了广泛的应用。
在建筑工程、地下工程、交通工程、水利工程等各个领域中，都离不开防水工程的应用。
1.4 防水工程施工教材的作用本教材旨在系统地介绍防水工程的相关知识和施工技术，包括防水工程的概念、内容和要求，防水材料的分类和特点，防水施工工艺和方法等内容，旨在为广大从事或研究防水工程的技术人员提供参考和学习。
第二章防水工程的基本原理和方法2.1 防水工程的基本原理防水工程的基本原理是采用防水材料和技术，对建筑结构和构件进行水密性处理，以抵御自然环境的侵蚀和使用过程中的振动和压力，防止水分渗透和渗漏，保护建筑物和设施的结构和功能。
2.2 防水工程的基本方法防水工程的基本方法包括：（1）选择适当的防水材料和施工工艺；（2）对建筑结构和构件进行细致的设计与施工；（3）在施工过程中保证材料和工艺的质量；（4）加强对施工质量的监督和检测。
第三章防水材料的分类与特点3.1 防水材料的分类防水材料按照其用途和成分的不同，可以分为：聚合物防水材料、沥青防水材料、胶结防水材料、金属防水材料、复合防水材料等。
3.2 防水材料的特点（1）聚合物防水材料：具有耐候性、粘接性强、柔韧性好的特点；（2）沥青防水材料：耐水性和耐化学性好，但易老化；（3）胶结防水材料：施工方便、成本低，但耐久性较差；（4）金属防水材料：抗压性和耐酸碱性好，但易生锈；（5）复合防水材料：综合性能较好，但价格较高。
《水工程施工》课件
水工程中的流程图设计
1
设计目标
明确水工程施工的流程和目标。
2
流程细化
将整个施工过程细分为多个步骤。
3
优化改进
通过反复优化和改进流程图，提高施工效率。
施工人员及设备准备
施工队伍
选派经验丰富的施工人员组成专业的施工队伍。
设备选购
选择适合施工需求的高质量设备。
培训与安全
为施工人员提供培训，并采取必要的安全措施。
材料及工具选购与认证
本节将介绍如何选购质量可靠的施工材料和工具，并进行必要的认证和检测。
施工质量控制
过程监控
通过实时监控和检查，确保施工 质量。
自检与互检
施工人员进行自我检查，相互之 间进行互检。
质量评估
对施工质量进行定期评估和验收。
现场安全措施
为了保障施工人员的安全，采取必要的现场安全措施，如设置警示标识、配 备安全装备等。
施工中的时间控制
1
进度控制
2
通过严格控制施工进度，及时解决延误
和问题。
3
施工进度计划
制定详细的施工进度计划，确保按时完 成施工。
工期评估
对施工工期进行评估和调整，确保施工 效率。
河道水文学分析
本节将介绍河道水文学的基本概念和方法，并讲解其在水工程施工中的应用。
《水工程施工》PPT课件
这是一门关于水工程施工的课程，通过本课件，您将了解到水工程施工的整 个过程，包括流程图设计、施工人员及设备准备、施工质量控制等重要内容。
Байду номын сангаас工程施工概述
本节将介绍水工程施工的概念和意义，以及水工程的分类和重点工作内容。
施工前期准备工作
在施工前，需要进行项目规划、资源准备、合同签订等一系列的准备工作。
水利工程施工 第四章 土石坝工程
四. 坝面作业
• 施工程序（开采/运输）/铺土/平土/洒水/压 实/质检（平碾压实后需要刨毛4-5cm）卸 料、铺料、加水、压实、质检等坝面作业 应采用流水作业法组织施工，即将坝面分 成若干个大致相等的填筑块（2～4个）， 依次完成填筑的各道工序，使各工作面上 所有工序能够连续进行。分块长度一般 50～100 m
1. 卸料和铺料
• 卸料和铺料有三种，即进占法、后退法和综合法。 一般采用进占法，厚层填筑也可采用混合法铺料， 以减小铺料工作量。进占法铺料层厚易控制，表 面容易平整，压实设备工作条件好。一般采用推 土机进行铺料作业，其功率根据施工强度及料物 性质，一般应大于132.4 kw（180 HP）。铺料应 保证随卸随铺，确保设计的铺料厚度。
二.料场开采和坝料加工
料场开采前应做好以下准备工作： ①划定料场范围。 ②分区分期清理覆盖层。 ③设置排水系统。 ④修建施工道路。 ⑤修建辅助设施。坝料的开采和加工，应参考已建工程经验，结合 本工程情况，进行必须的现场试验，选择出合适的工艺过程。 一般包括： ①调整土料含水量试验。 ②堆石料爆破试验。 ③掺合料的掺合工艺试验。 ④各种料的碾压压实试验。
2. 填料加水
• 填料加水一般有两种，在运输道路上向自 卸车中加水和坝面上加水。还可以两种办 法综合应用。洒水与碾压的顺序要经试验 后确定，一般碾前加一次，然后边加边碾。 堆石洒水30％－50％，砂砾料20％－40％
3. 坝体压实
(1) 目的：γ干↗，σ压↗，e渗↘ (2) 机械：羊角碾/震动碾/气胎碾/夯板 (3) 标准：黏性土干容重γd；非黏性土-相对密度D—>干容重γd （垫层，堆石，坝壳γd 2.1～2.3， D 0.65～0.75） 大中型工程一般需要进行现场碾压试验，为设计和施 工提供切合实际工程情况的碾压参数。其任务是：核 实坝体填筑设计压实标准的合理性，如所规定的压实 干密度、孔隙率能否达到。设计阶段的碾压试验是确 定合理的压实标准，选择适合的填筑压实机械，确定 适宜、经济的压实参数，如铺层厚度、碾压速度、碾 压遍数、加水量等。施工初期的碾压试验是研究和完 善填筑的施工工艺和措施，并据此制定填筑施工的实 施细则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 装配式预应力混凝土水池施工
• 二、圆形水池 • 预制安装圆形水池壁板缝浇筑混凝土后，缠绕环向
预应力钢丝是保证水池整体性、严密性的必要措施， 缠绕环向钢丝后作喷射水泥砂浆保护层是为保护钢丝 不被锈蚀的措施，都需严格保证施工质量。
• 1．水池缠绕环向预应力钢丝操作要求 • 2．喷射水泥砂浆保护层
2020/5/4
第一节 现浇混凝土水池施工
• (三)池壁钢筋混凝土施工 • 3．池壁钢筋绑扎 • 重点应控制好内外层钢筋的净尺寸，满足钢筋保护
层厚度的要求。 • 绑扎后的池壁钢筋，应经检查验收。
2020/5/4
• (三)池壁钢筋混凝土施工 • 4．池壁模板架设 • 正常厚度的池壁(池壁厚度 : 池壁高度约为1 : 12)，
2020/5/4
第一节 现浇混凝土水池施工 • 4．底板混凝土浇筑
• (4)混凝土浇筑完成后，应视气温与混凝土的硬化 情况适时覆盖并洒水养护，时间不少于规定的14d。
2020/5/4
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (三)池壁钢筋混凝土施工 • 1．施工程序 • 2．施工缝凿毛处理 • 3．池壁钢筋绑扎 • 4．池壁模板架设 • 5．池壁混凝土浇筑
前壁板侧面作全面凿毛并清除松动石子等物，冲洗干 净。 • 2．在板缝混凝土浇筑前必须严格按设计要求，完 善板缝钢筋结构施工。 • 3．板缝混凝土内模一次安装到顶，并填塞缝隙防 止漏浆。外模随混凝土浇筑陆续安装，每次支设高度 不宜超过1．5m，做到不跑模不漏浆。
2020/5/4
第二节 装配式预应力混凝土水池施工
2020/5/4
第一节 现浇混凝土水池施工 • 一、施工缝的设置与施工程序 • (二)底板钢筋混凝土 • 4．底板混凝土浇筑
2020/5/4
第一节 现浇混凝土水池施工
• 4．底板混凝土浇筑 • (1)底板混凝土的坍落度。采用吊斗浇筑机械振捣
时，在浇筑地点混凝土的坍落度宜选用50～70mm。 采用掺用外加剂的泵送混凝土时，其坍落度不宜大于 150mm。
2020/5/4
预制水池壁板
第二节 装配式预应力混凝土水池施工
• 二、圆形水池
回转小车
缠丝 小车
回转臂杆 0/5/4
第二节 装配式预应力混凝土水池施工
中心进水筒
2020/5/4
第二节 装配式预应力混凝土水池施工 回转小车 缠丝小车
• 预制安装水池满水试验能否达到较好标准，除底板 混凝土施工质量和预制混凝土壁板质量满足抗渗标准 外，现浇壁板缝混凝土也是防渗漏的关键，必须控制 其施工质量。
• 一、矩形水池 • 二、圆形水池
2020/5/4
第二节 装配式预应力混凝土水池施工
• 一、矩形水池 • 1．为使板缝混凝土与壁板侧面粘接好，壁板吊装
2020/5/4
2020/5/4
2020/5/4
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (二)底板钢筋混凝土 • 3．底板钢筋安装 • 底板钢筋安装的关键是控制好上下层钢筋的保护层厚
度，确保池壁与柱预留筋的准确位置。
2020/5/4
第一节 现浇混凝土水池施工
• 3．底板钢筋安装
柱、托具、卡具等组成的支架体系。 • 3．顶板钢筋施工 • 控制好上下层钢筋的保护层厚度。
2020/5/4
• 4．顶板混凝土施工 • 顶板混凝土施工的准备工作中，最重要一点是对顶
板钢筋的保护，要铺设操作脚手板，禁止踩踏钢筋。
2020/5/4
第一节 现浇混凝土水池施工
• 4．顶板混凝土施工 • 当顶板混凝土强度达到了一定强度（≤2m跨时为
2020/5/4
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (三)池壁钢筋混凝土施工 • 1．施工程序 • 清除池壁钢筋上水泥浆→施工缝凿毛→拆除池壁八
字吊模→绑扎池壁钢筋→验收钢筋→安装池壁模板→ 验收→准备工作→浇筑池壁混凝土→养护→拆除池壁 侧模→继续养护(池壁筋也可在内模完成后进行)。 • 2．施工缝凿毛处理 • 池壁根部混凝土强度达到2．5MPa时开始凿毛。 • 凿毛应用剁斧或尖錾将混凝土的不密实表面及浮浆 凿掉，露出新茬。凿毛过程中要注意保护混凝土的棱 角，不要将粗集料剔出。
50%设计强度）之后，为了加速模板周转，在保留支 柱不拆的情况下先行拆除顶板模板，待结构混凝土强 度达到规范拆模强度时再拆除全部支架。
2020/5/4
第二节 装配式预应力混凝土水池施工
2020/5/4
第二节 装配式预应力混凝土水池施工
• 预制安装混凝土水池，分圆形和矩形两种。矩形水 池用四角现浇混凝土壁板及预制壁板缝间钢筋结构保 证水池整体性。圆形水池在现浇混凝土壁板缝后，依 靠高强钢丝缠绕并施加预应力箍定。
程控制线)→支搭池顶支架及模板→池壁顶板部混凝 土施工缝凿毛清理→绑扎顶板钢筋→支搭池壁与顶板 腋角的外模板→验收→混凝土准备→浇顶板混凝土→ 养护→拆除模板。
2020/5/4
第一节 现浇混凝土水池施工
• 2．顶板模板施工 • 模板支架采用工具式支架体系。 • 工具式支架体系：采用各种工具式的定型桁架、支
• 垫层混凝土表面高程与平整度的精度影响到上部结构的质量水 平。为使垫层混凝土表面高程控制在标准(允许偏差±10mm) 以内，首先要控制好垫层侧模板高程的误差值≤5mm(用水准 仪测量)。为此，在垫层浇筑时，设控制高程用的临时侧模板 ，将整体大面积垫层分为若干条。其次在分条浇筑垫层过程中 ，用平杠尺和抹子对混凝土表面整平。浇筑一条后，便拆除临 时侧模，并继续浇筑下一条垫层，如此直到全部完成。
池壁模板一次支到顶板腋角以下200～300mm左右。 特殊的薄壁水池将视结构情况和设计要求，采取分段 支模连续浇筑的方法。
2020/5/4
第一节 现浇混凝土水池施工 • (三)池壁钢筋混凝土施工 • 5．池壁混凝土浇筑
• (1)非泵送混凝土的坍落度不大于80mm；掺外加剂 的泵送混凝土坍落度不宜大于150mm。

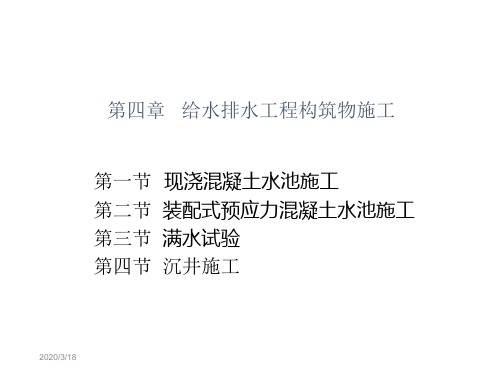

第四章 给水排水工程构筑物施工
第一节 现浇混凝土水池施工 第二节 装配式预应力混凝土水池施工 第三节 满水试验 第四节 沉井施工
2020/5/4
第一节 现浇混凝土水池施工
• 给水排水工程中的混凝土水池有反应池 、沉淀池、滤池、清水池等。
• 混凝土水池包括： （1）现浇混凝土水池； （2）装配式混凝土水池（柱、梁板预制）。
后再作二次振动，消除因沉降而产生的顶部裂缝。 • (6)浇筑后的混凝土应及时覆盖和洒水养护。
2020/5/4
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (四)柱钢筋混凝土施工 • 为加快施工速度，柱的施工时间应与水池池壁的施
工时间同步进行。 • 一般柱体分为2次浇筑：第一次浇筑根部混凝土，
• 变形缝：伸缩缝、沉降缝、防震缝。
2020/5/4
2020/5/4
• 橡胶止水带
2020/5/4
• 橡胶止水带
• 一、施工缝的设置与施工程序 • 水池底板可一次浇筑完成或分
段浇筑。 • 底板与池壁的施工缝在池壁下
八字以上150～ 200mm处， 底板与柱的施工缝设在底板表 面。 • 水池池壁竖向一次浇到顶板八 字以下150～300mm处，该处 设施工缝。 • 柱基、柱身及柱帽分两次浇筑 。第一次浇到柱基以上100～ 150mm，第二次连同柱帽一 起浇至池顶板下皮。 • 池顶可一次浇筑完成或分段浇 筑。
吊斗
2020/5/4
第一节 现浇混凝土水池施工
• 4．底板混凝土浇筑 • (2)对底板混凝土的浇筑，要根据底板厚度和混凝
土的供应与浇筑能力来确定浇筑宽度和分层厚度，以 保证间隔时间不超过初凝时间的要求。
2020/5/4
第一节 现浇混凝土水池施工 • 4．底板混凝土浇筑
• (3)池壁八字吊模部分的混凝土浇筑应在底板平面 混凝土浇筑30min后进行，防止八字腋角部分的混凝 土由吊模下部底板面压出后造成蜂窝麻面，为保证池 壁腋角部分的混凝土 密实，应在混凝土初 凝前进行二次振捣， 压实混凝土表面，同 时对八字吊模的根部 混凝土表面整平。
2020/5/4
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (三)池壁钢筋混凝土施工 • 1．施工程序 • 清除池壁钢筋上水泥浆→施工缝凿毛→拆除池壁八
字吊模→绑扎池壁钢筋→验收钢筋→安装池壁模板→ 验收→准备工作→浇筑池壁混凝土→养护→拆除池壁 侧模→继续养护(池壁筋也可在内模完成后进行)。
• 一、矩形水池 • 4．板缝混凝土浇筑前，应将壁板侧面和木模板充
分湿润，若使用钢模板应涂刷脱模剂。 • 5．板缝混凝土采用微膨胀混凝土，膨胀率为0.3‰
～0.5‰，其强度等级应大于壁板一个等级。 • 6．板缝混凝土分层浇筑高度不宜超过250mm，二
次混凝土入模时间间隔不得超过混凝土初凝时间。
2020/5/4
2020/5/4
第一节 现浇混凝土水池施工
• 现以清水池为例说明现浇混凝土水池施工 技术要求。
2020/5/4
第一节 现浇混凝土水池施工
• 清水池有矩形 池和圆形池两 种。
2020/5/4
第一节 现浇混凝土水池施工
• 施工缝 • 变形缝
2020/5/4
第一节 现浇混凝土水池施工
• 施工缝：混凝土浇筑间歇时间超过允许值( 气温小于25℃，3h；气温大于或等于25℃， 2.5h)时，先浇筑的混凝土已凝结，在后浇筑 的混凝土与先浇筑的混凝土接触面处形成施 工缝。
2020/5/4
第一节 现浇混凝土水池施工
• 一、施工缝的设置与施工程序 • (一)垫层 • 1 ．基坑开挖后，应按照有关地基规范与设计要求对
地基进行检查验收。检查验收后，引放水池各部轴线 控制桩与垫层模板外缘线。 • 2．垫层混凝土的表面成型与高程控制
