材料界的“变形金刚”——石墨烯

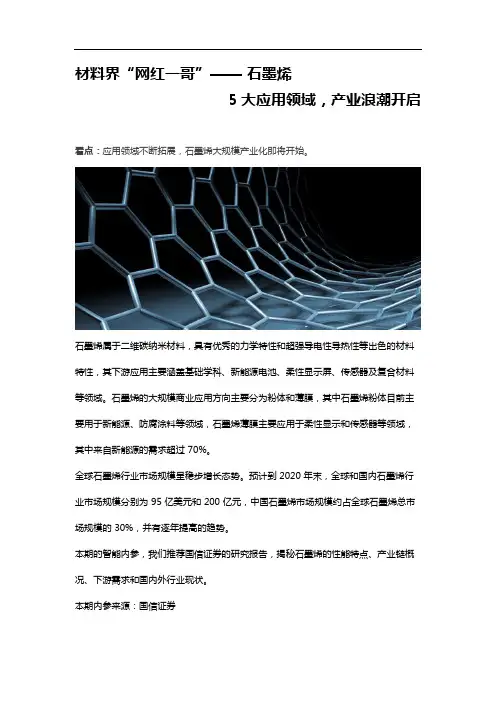

材料界一哥—— 石墨烯(五大应用领域)
材料界“网红一哥”——石墨烯5大应用领域，产业浪潮开启看点：应用领域不断拓展，石墨烯大规模产业化即将开始。
石墨烯属于二维碳纳米材料，具有优秀的力学特性和超强导电性导热性等出色的材料特性，其下游应用主要涵盖基础学科、新能源电池、柔性显示屏、传感器及复合材料等领域。
石墨烯的大规模商业应用方向主要分为粉体和薄膜，其中石墨烯粉体目前主要用于新能源、防腐涂料等领域，石墨烯薄膜主要应用于柔性显示和传感器等领域，其中来自新能源的需求超过 70%。
全球石墨烯行业市场规模呈稳步增长态势。
预计到 2020 年末，全球和国内石墨烯行业市场规模分别为 95 亿美元和 200 亿元，中国石墨烯市场规模约占全球石墨烯总市场规模的 30%，并有逐年提高的趋势。
本期的智能内参，我们推荐国信证券的研究报告，揭秘石墨烯的性能特点、产业链概况、下游需求和国内外行业现状。
本期内参来源：国信证券1性能强大的新材料之王石墨烯是 2004 年用微机械剥离法从石墨中分离出的一种由碳原子以sp²杂化轨道组成六角型呈蜂巢晶格的二维碳纳米材料，英文名为 Graphene，为一层碳原子构成的二维晶体。
石墨烯与其他有机高分子材料相比，有比较独特的原子结构和力学特性。
石墨烯的理论杨氏模量达 1.0TPa，固有的拉伸强度为 130Gpa，是已知强度最高的材料之一，同时还具有很好的韧性，且可以弯曲，被誉为“新材料之王”、“黑金”。
▲典型的石墨烯结构图▲ 单层石墨烯是其他碳材料的基本元素石墨烯按照层数可分为单层石墨烯、双层石墨烯、少层石墨烯和多层石墨烯。
按照功能化形式可以分为氧化石墨烯、氢化石墨烯、氟化石墨烯等。
按照外在形态、又可分为片、膜、量子点、纳米带或三维状等。
▲石墨烯分类石墨烯具有超强导电性、良好的热传导性、良好的透光性、溶解性、渗透率、高柔性和高强度等出色的材料特性。
它的的应用领域非常广泛，主要集中在基础学科、新能源电池、柔性显示屏、传感器及复合材料等领域。
不止取暖器!“新材料之王”石墨烯带来哪些改变生活的黑科技
不止取暖器！“新材料之王”石墨烯带来哪些改变生活的黑
科技
新材料之王”石墨烯，听上去像是一个未来世界的科幻电影里的令人惊叹的奇幻物质，但它已经引领着科技的革命，改变了我们的生活方式。
墨烯是一种具有独特性能的材料，它是由大量的单层碳原子构成的六角形网络，在它修饰表面后，它可以被用作磁体，电子，或者机器人的敏感器，甚至可以用作燃料电池的电极材料，因此被称为“黑科技之王”。
说到黑科技，石墨烯可以让我们的生活变得更加便捷，它在智能家居系统中应用，能使家中的电器、热源和冷源等设备连接在一起，通过智能控制，远程控制家中的各种电器，甚至能够自动根据房间的环境温度和湿度进行调节，使家中的空气更加安全舒适，从而节省能源。
除此之外，用石墨烯可以制造新一代的电子产品，例如电脑、智能手机等，可以提升产品的性能，减少耗电量，延长使用寿命，解决芯片所存在的重量、厚度、热散发等问题。
此外，石墨烯还可以用来制造新型的摩擦材料，例如制造汽车刹车系统，更加精准地控制汽车行驶，转弯等操控，以减少汽车行驶过程中的摩擦和冲击，有效地提升安全性。
此外，石墨烯的优异性能还可以用来生产传感器，它可以实现噪音、污染和温度传感，最终实现自动检测，从而实现在制造过程中进行质量控制，避免质量产品浪费。
此外，由于石墨烯的高灵敏度和良
好的热传导性，它也可以成为自动驾驶中的传感器，从而有效地提高自动驾驶汽车的安全性。
以上就是“新材料之王”石墨烯带来的黑科技带来的变化，它将为我们的生活带来更多的便捷性和安全性，改善了我们的生活质量，也推动了智能制造发展，推动了科技进步。
石墨烯是一种新型的材料，它给我们带来了许多科技上的突破及改变，未来有望带来更多新变化，让我们拭目以待。
超硬新材料石墨烯简介ppt课件
无碳原子缺失，原子间作用力强 原子间的连接非常柔韧
当施加外部机械力时，碳原子面就弯曲变形，从而使碳原子不 必重新排列来适应外力，也就保持了结构稳定。
良好的导电性——通畅高速干扰小
稳定的晶格结构使碳原子具有优秀的导电性。石墨烯 中的电子在轨道中移动时，不会因晶格缺陷或引入外 来原子而发生散射。
.
制备方法
微机械分离法
撕胶带法 轻微摩擦法
用另外一种材料膨化或者引入缺陷的热解石墨进行 摩擦，体相石墨的表面会产生絮片状的晶体，在这 些絮片状的晶体中含有单层的石墨烯。
不足
尺寸不易控制，无法可靠地制造长度足供应用 的石墨薄片样本
.
加热碳化硅法
加热碳化硅以除去硅，然后生成石墨烯薄层
1. 让碳原子在 1 1 5 0 ℃下渗入钌 2. 冷却到850℃后, 碳原子就会浮到钌表面 3. 形成镜片形状的单层的碳原子“ 孤岛” 布满基质表面，
并最终长成完整的一层石墨烯。 4. 第一层覆盖 8 0 ％后，第二层开始生长。
底层的石墨烯会与钌产生强烈的交互作用，而第 二层后就几乎与钌完全分离，只剩下弱电耦合， 得到的单层石墨烯薄片表现令人满意。
采用这种方法生产的石墨烯薄片往往厚度不均匀， 且石墨烯和基质之间的黏合会影响碳层的特性。 另外使用的基质是稀有金属钌。
.
恳请指导，谢谢！
.
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
在室温下传递电子的速度比已知导体都快。 由于原子间作用力十分强，在常温下，即使周围碳原
子发生挤撞，石墨烯中电子受到的干扰也非常小。
.
石墨烯：轻薄刚导电性好
.
应用领域
可做“太空电梯”缆线 代替硅生产超级计算机 超薄防弹衣 航空材料 高性能储能元件
石墨烯是什么材料
石墨烯是什么材料
石墨烯是一种由碳原子构成的二维晶体材料，其结构类似于蜂窝状的蜂窝状结构。
石墨烯由单层碳原子组成，形成了具有特殊性质的六角形晶格。
石墨烯的发现被认为是一项革命性的进展，因为它具有许多独特的物理和化学特性，使其在许多领域具有巨大的潜力。
首先，石墨烯具有出色的导电性。
由于其独特的结构，石墨烯中的电子可以自由移动，因此具有非常高的电导率。
事实上，石墨烯被认为是已知最好的导电材料之一，甚至比铜还要好。
这使得石墨烯在电子器件和导电材料方面具有巨大的应用潜力。
其次，石墨烯还具有出色的热导率。
由于其结构的特殊性，石墨烯可以有效地传递热量，因此具有很高的热导率。
这使得石墨烯在热管理和散热领域具有广阔的应用前景。
此外，石墨烯还具有出色的机械性能。
尽管它只有一个原子厚度，但石墨烯却非常坚固和耐用。
事实上，石墨烯被认为是已知最坚固的材料之一，具有比钢还要强大的拉伸强度和弹性模量。
这使得石墨烯在材料强度和耐久性方面具有巨大的潜力。
此外，石墨烯还具有许多其他独特的特性，例如光学透明性、化学稳定性和柔韧性等。
这些特性使得石墨烯在许多领域都具有广泛的应用前景，包括电子学、光学、材料科学、生物医学等。
总的来说，石墨烯是一种具有许多独特性质的材料，具有广阔的应用前景。
随着对石墨烯的研究不断深入，相信它将在未来的许多领域发挥重要作用，为人类社会带来巨大的变革和进步。

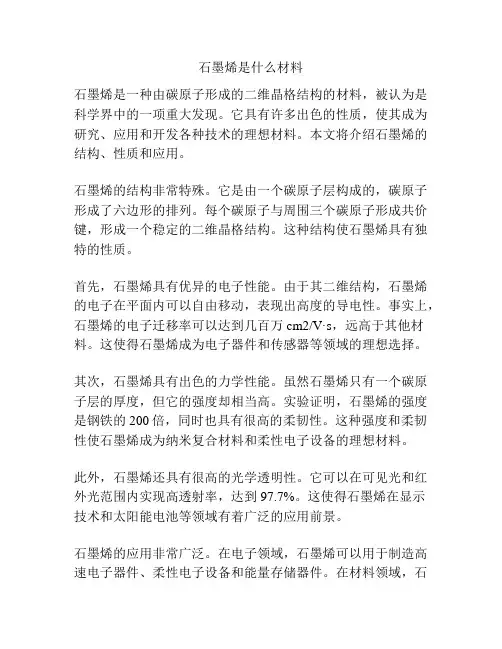

石墨烯是什么材料
石墨烯是什么材料石墨烯是一种由碳原子形成的二维晶格结构的材料，被认为是科学界中的一项重大发现。
它具有许多出色的性质，使其成为研究、应用和开发各种技术的理想材料。
本文将介绍石墨烯的结构、性质和应用。
石墨烯的结构非常特殊。
它是由一个碳原子层构成的，碳原子形成了六边形的排列。
每个碳原子与周围三个碳原子形成共价键，形成一个稳定的二维晶格结构。
这种结构使石墨烯具有独特的性质。
首先，石墨烯具有优异的电子性能。
由于其二维结构，石墨烯的电子在平面内可以自由移动，表现出高度的导电性。
事实上，石墨烯的电子迁移率可以达到几百万cm2/V·s，远高于其他材料。
这使得石墨烯成为电子器件和传感器等领域的理想选择。
其次，石墨烯具有出色的力学性能。
虽然石墨烯只有一个碳原子层的厚度，但它的强度却相当高。
实验证明，石墨烯的强度是钢铁的200倍，同时也具有很高的柔韧性。
这种强度和柔韧性使石墨烯成为纳米复合材料和柔性电子设备的理想材料。
此外，石墨烯还具有很高的光学透明性。
它可以在可见光和红外光范围内实现高透射率，达到97.7%。
这使得石墨烯在显示技术和太阳能电池等领域有着广泛的应用前景。
石墨烯的应用非常广泛。
在电子领域，石墨烯可以用于制造高速电子器件、柔性电子设备和能量存储器件。
在材料领域，石墨烯可以用于制造轻质复合材料、高强度纤维和超薄薄膜。
在能源领域，石墨烯可以用于制造高效的太阳能电池和储能装置。
此外，石墨烯还可以用于制造高效的传感器、过滤器和催化剂等。
然而，尽管石墨烯具有如此出色的性质和应用潜力，但目前仍面临一些挑战。
首先，大规模合成石墨烯仍然是一个复杂和昂贵的过程。
其次，石墨烯的良好导电性和透明性容易受到氧化和杂质的影响，从而降低性能。
因此，石墨烯的制备和保护仍然需要进一步的研究和发展。
总之，石墨烯是一种由碳原子构成的二维晶格结构材料，具有出色的电子、力学和光学性能。
它在电子、材料和能源领域具有广泛的应用前景。
虽然石墨烯仍然面临挑战，但科学界对于其研究和开发仍抱有巨大的期望。
新型材料石墨烯的应用前景
新型材料石墨烯的应用前景石墨烯是一种二维的碳元素材料，其具有极高的导电性、导热性以及机械强度和柔韧性，被誉为“未来新材料之王”。
自石墨烯的发现以来，科学界就为它所具备的独特性质所吸引，目前国内外科学研究领域中，石墨烯已涉及电子、光学、传感器、能源、生物医学等诸多领域。
未来，它的应用前景将会更广泛，而且更加深远。
一、电子领域石墨烯的电子特性是它最为突出的特点之一。
它是一种具有零质量费米子、色散关系为线性的二维材料，可以通过控制其电子能带结构来实现对电子传输性质的调控。
这种独特的电子特性将能够被应用到可编程逻辑门、超快速太赫兹电路和高速单晶体管等高性能电子产品中。
同时，石墨烯也具有高度的透明性和柔韧性，可以制造出具有高可靠性和宽视角的柔性电子器件，由此应用前景非常广泛。
二、光学领域石墨烯具有极高的吸收率、穿透率和反射率，并被证实可以在可见光、红外线和太赫兹波段中产生非常强大的光学效应。
这使得石墨烯可以被应用到透镜、光放大器、光电探测器等领域中。
其中，最有潜力的是石墨烯的太赫兹应用，它可以制造出高灵敏度和高速度的太赫兹检测器，而且相比于传统的硅基探测器，成本更低，响应速度更快，具有更加广泛的应用前景。
三、传感器领域石墨烯具有极高的比表面积和化学惰性，可以用作超灵敏的气体、湿度、压力等传感器。
石墨烯基传感器可通过利用其表面吸附气体分子的变化而实现气体检测，可以实现低成本、高效的气体传感器。
另外，石墨烯在医学领域的应用也非常广泛，它可以用作生物传感器来检测各种生物分子，如DNA、蛋白质和细胞等，具有极高的灵敏度和特异性。
四、能源领域石墨烯在能源领域的应用始于其优异的导电性和高比表面积。
它可以用作锂离子电池、超级电容器和太阳能电池等能源器件中的电极材料，用以提高能量密度和电池循环寿命。
此外，石墨烯还可以被用来制备高效能源转化器，如水分解器、光电转换器等，有望在未来的能源技术领域中占领重要地位。
五、生物医学领域石墨烯在生物医学领域中作为单个分子材料，已被证实可以用于制造具有更高分辨率和更高灵敏度的生物成像、生物检测和蛋白质分析等设备。
新型材料——石墨烯
新型材料——石墨烯石墨烯，这是一个既新奇又神秘的名词，它被誉为21世纪最重要的材料之一，因为它能够革命性地改变许多领域，从电子电器到航空航天和能源领域，再到生物医学和环境科学。
石墨烯可以说是目前材料科学领域的一个热门研究方向，也是当前科学技术发展中的一个热点。
那么，什么是石墨烯呢？在化学上，石墨烯是仅由一层厚度的碳原子组成的单层晶体结构，这种晶体结构具有重要的物理、化学和电子学性质，它的厚度只有一纳米级别，比人的头发还要细。
因此，石墨烯被称为二维材料之王，是新型材料的代表之一。
首先，石墨烯的导电性是很好的，它的电子迁移率是传统电子材料的数百倍甚至上千倍，因此它可以广泛应用于电子领域，比如说石墨烯可以用来制作更高速的电子芯片，能够让计算机运行得更快。
同时，由于石墨烯的导电性非常好，所以让它成为了一种非常理想的导电材料，可以在电路板、电极等电子领域大量使用，实现在电气工业领域可重大进展。
其次，石墨烯还具有很好的光学特性和力学性能，它的光吸收强度极高，约为传统光电材料的200倍，这可以被用于制造高感光度的相机或者更高性能的太阳能电池，让太阳能电池的产量和质量得到了大幅提升。
此外，石墨烯具有极高的强度和硬度，比钢的强度高上好几倍，同时还具有柔韧性，可以弯折成不同的形状，它的力学性能使其可以被广泛应用于航空与航天、汽车制造等领域，同时也有助于制造强度更高的新型材料。
另外，石墨烯还具有很好的化学稳定性和生物相容性，这使其在生物医学领域具有广泛的应用前景。
由于石墨烯的生物相容性良好，可以被用于生物体内药物传递或者作为人造组织等医学用途，同时石墨烯还有助于制作高灵敏度和不太易受到干扰的生物传感器，研究深度的化学和生物传感器能够帮助人们更好的理解和治疗疾病。
石墨烯这种新型材料，具有的优异性能已经引起了整个材料科学的关注，并且在实际应用中也有了很多切实可行的成果，例如石墨烯保温材料、石墨烯制造的过滤膜等等。
但是，它还有很多的瓶颈存在，比如大规模制备技术、制备的稳定性、生产成本等方面的瓶颈，这也是目前仍需要攻克的难点之一。
神奇的材料—石墨烯
3.最常用：氧化石墨还原法制备石墨烯
氧化石墨还原法制备石墨烯是将石墨片分散在强氧化性混合酸 中，例如浓硝酸和浓硫酸，然后加入高锰酸钾或氯酸钾强等氧化剂 氧化得到氧化石墨(GO)水溶胶，再经过超声处理得到氧化石墨烯, 最后通过还原得到石墨烯。
Hale Waihona Puke 三、石墨烯的价格结合性价比辩证看待。当一种石墨烯材料具备 了好的特性，是否具有较高的导电、导热的特性， 是否单片剥离，并且有几层的，都决定了此石墨烯 产品是否是高品质，在这个条件下我们才能来谈价 格。 宁波墨西科技生产线生产的通用型石墨烯产品2 款、专用型石墨烯产品5款。产能达300吨/年，是全 球最大的供应商。他们石墨烯产品的价格：1000元/ 千克，相当于1元/克。与此前5000元/克相比，可谓 云泥之别。
神奇的材料
——石墨烯
主要内容
石墨烯材料的简介 石墨烯材料的制备 石墨烯材料的价格 石墨烯材料的应用
一、石墨烯材料的简介
1、定义
石墨烯（Graphene）是一种二维碳材料， 是单层石墨烯、双层石墨烯和少层石墨烯的统 称。只有一个原子的厚度，厚度只有0.335纳米, 仅为头发的20万分之一，称为“神奇材料”。
四、石墨烯的应用
1.石墨烯聚合材料电池
利用锂离子在石墨烯表面和电极之间 快速大量穿梭运动的特性，开发出的一 种新能源电池。 成本：比锂电池低77% 重量：为传统电池的一半 寿命：传统氢化电池的四倍，锂电池的两倍 前景：电动汽车——充电10分钟跑1000公里 手机充电——几秒钟
2.超导材料——
钙插层石墨烯(CaC6)
CaC6是纯钙晶体与石墨发生化学反应所得到的石墨烯插层复合 材料,由单层碳原子石墨烯和单层原子钙交替复合而成。 在常温状态向具有“无电阻的导电性、完全抗磁性和隧道效应 。 包括超高频率模拟晶体管、纳米传感器及电子器件以及量子计 算机在内的众多设备都有望因此成为现实。
石墨烯简介
石墨烯简介石墨烯是一种由碳原子构成的单层二维晶格材料，具有出奇制胜的电学、热学和力学性质。
它的发现引发了广泛的科学研究和技术应用，被誉为材料科学领域的"奇迹"。
下面是对石墨烯的详细介绍：石墨烯的结构石墨烯的结构非常简单，它是由一个层层叠加的碳原子构成，每一层都只有一个碳原子的厚度。
这些碳原子排列成六角形的蜂窝状晶格，就像蜜蜂蜂巢一样。
这种排列方式赋予石墨烯许多独特的性质。
电学性质石墨烯的电学性质令人惊叹。
它是一种半导体材料，但在室温下，电子能够在其表面以极高的移动速度自由传导，几乎没有电阻。
这使得石墨烯成为极好的导电材料，有望用于高速电子器件和新型电池。
热学性质尽管石墨烯是世界上最薄的材料之一，但它的热传导性能却非常出色。
石墨烯可以有效地传递热量，因此被广泛应用于散热材料和热导材料的领域。
机械性质石墨烯具有出色的机械强度，是世界上最坚硬的材料之一。
它的强度比钢还要高，并且非常轻薄。
这些性质使得石墨烯在材料科学和纳米技术中具有广泛的应用前景。
光学性质石墨烯对光的吸收和散射也表现出了独特的性质。
它在可见光和红外光谱范围内表现出高吸收率，但对其他波长的光几乎是透明的。
这一性质在光电子学和传感器领域具有重要应用价值。
应用领域石墨烯的独特性质使得它在许多领域都有广泛的应用潜力。
目前，石墨烯已经在电子器件、柔性显示屏、电池技术、传感器、材料强化、医疗设备等领域取得了重要突破。
总之，石墨烯是一种具有革命性潜力的材料，其独特的电学、热学、力学和光学性质使其在科学研究和技术创新中备受瞩目。
随着对石墨烯的深入研究和应用的不断推进，我们可以期待看到更多令人兴奋的发现和应用。
石墨烯是什么材料
石墨烯是什么材料
石墨烯是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料。
石墨烯具有优异的光学、电学、力学特性，在材料学、微纳加工、能源、生物医学和药物传递等方面具有重要的应用前景，被认为是一种未来革命性的材料。
扩展资料
石墨烯的优点：
石墨烯具有良好的强度、柔韧度、导电导热等特性。
它是目前为止导热系数最高的材料，具有非常好的热传导性能，所以它被大量运用在全新的采暖行业。
石墨烯的用途：
1、制造下一代超级计算机。
石墨烯是目前已知导电性能最好的材料，这种特性尤其适合于高频电路，石墨烯将是硅的替代品，可用来生产未来的.超级计算机，使电脑运行速度更快、能耗降低。
2、制造“太空电梯”的缆线。
科学家幻想将来太空卫星要用缆线与地面联接起来，那时卫星就成了有线的风筝，科学家现在终于找到了可以制造这种太空缆线的特殊材料，这就是石墨烯。
3、可作为液晶显示材料。
石墨烯是一种“透明”的导体，可以用来替代现在的液晶显示材料，用于生产下一代电脑、电视、手机的显示屏。
