PTN渠道接缝材料抗紫外线老化性能研究

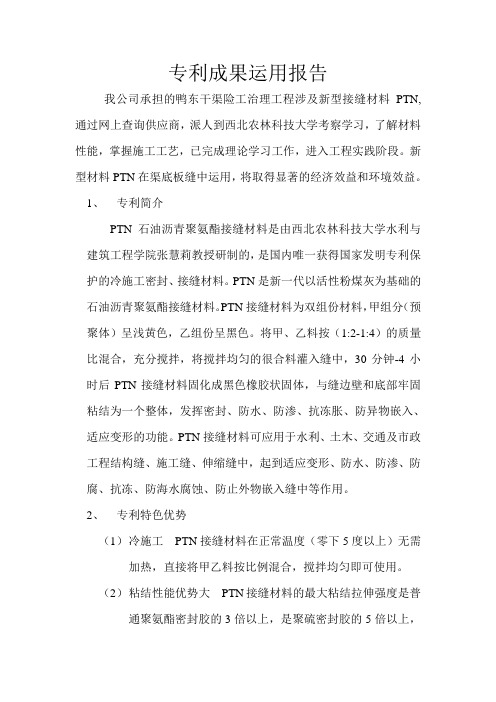

PTN专利成果运用报告
专利成果运用报告我公司承担的鸭东干渠险工治理工程涉及新型接缝材料PTN,通过网上查询供应商，派人到西北农林科技大学考察学习，了解材料性能，掌握施工工艺，已完成理论学习工作，进入工程实践阶段。
新型材料PTN在渠底板缝中运用，将取得显著的经济效益和环境效益。
1、专利简介PTN石油沥青聚氨酯接缝材料是由西北农林科技大学水利与建筑工程学院张慧莉教授研制的，是国内唯一获得国家发明专利保护的冷施工密封、接缝材料。
PTN是新一代以活性粉煤灰为基础的石油沥青聚氨酯接缝材料。
PTN接缝材料为双组份材料，甲组分（预聚体）呈浅黄色，乙组份呈黑色。
将甲、乙料按（1:2-1:4）的质量比混合，充分搅拌，将搅拌均匀的很合料灌入缝中，30分钟-4小时后PTN接缝材料固化成黑色橡胶状固体，与缝边壁和底部牢固粘结为一个整体，发挥密封、防水、防渗、抗冻胀、防异物嵌入、适应变形的功能。
PTN接缝材料可应用于水利、土木、交通及市政工程结构缝、施工缝、伸缩缝中，起到适应变形、防水、防渗、防腐、抗冻、防海水腐蚀、防止外物嵌入缝中等作用。
2、专利特色优势（1）冷施工PTN接缝材料在正常温度（零下5度以上）无需加热，直接将甲乙料按比例混合，搅拌均匀即可使用。
（2）粘结性能优势大PTN接缝材料的最大粘结拉伸强度是普通聚氨酯密封胶的3倍以上，是聚硫密封胶的5倍以上，是焦油塑料胶泥的50倍以上。
PTN接缝材料的粘结拉伸断裂拉伸率是普通聚氨酯密封胶的2倍以上，是聚硫密封胶的2倍以上，是焦油塑料胶泥的20倍以上。
（3）耐久性好PTN接缝材料具有优良的耐久性：最低可耐-70度的低温，最高可耐120度的高温；耐酸碱盐侵蚀，耐海水浸泡、抗渗性能好、耐紫外线老化。
（4）基材广泛PTN接缝材料与混凝土、橡胶、木材、砂浆、砖、石材、塑料、陶瓷、玻璃、金属、复合材料及固化土等多种基材具有优异的粘结材料，可用于新工程多种基材粘结，也可用于就工程防渗修复加固和维修，保证维修后的工程“滴水不漏”是目前国内唯一能够实现止水带失效后彻底修复的接缝材料。
亚麻纤维不饱和聚酯复合材料的紫外线老化研究的开题报告
亚麻纤维不饱和聚酯复合材料的紫外线老化研究的开题报告一、选题背景亚麻纤维是一种天然纤维，具有轻质、高强度、低成本等优点，因此在复合材料中具有广泛的应用前景。
不饱和聚酯是一种常用的复合材料基质，具有良好的成型性能和化学稳定性。
然而，复合材料在长期使用和外界环境作用下会出现老化现象，紫外线即为其中一种主要引起老化的因素。
因此，对亚麻纤维不饱和聚酯复合材料的紫外线老化研究十分重要，可以为其长期稳定使用提供理论和技术支持。
二、研究目的本研究旨在探究亚麻纤维不饱和聚酯复合材料在紫外线作用下的老化规律和机理。
具体研究目的为：1.通过制备一系列不同配比的亚麻纤维/不饱和聚酯复合材料，研究材料的基本力学性能和特性。
2.利用加速老化试验装置，对不同配比的复合材料进行紫外线老化处理，观察材料老化后的结构变化和力学性能下降情况。
3.应用扫描电镜（SEM）、傅里叶红外光谱仪（FTIR）等手段对材料表面形貌和化学组成进行分析，探究材料老化机理。
4.结合实验结果对材料老化规律进行研究并提出相应的改进措施，以提高亚麻纤维不饱和聚酯复合材料的抗老化性能。
三、研究方法本研究主要采用以下方法：1.制备一系列不同配比的亚麻纤维/不饱和聚酯复合材料，并对材料进行基本力学性能测试，如拉伸强度、模量等。
2.使用加速老化试验装置（如氙灯老化试验机等），对各个配比的复合材料进行紫外线老化处理，并采用同样的方法进行对比实验。
3.利用扫描电镜等手段对材料表面形貌进行观察和分析，通过傅里叶红外光谱仪对材料化学组成进行分析。
4.分析实验结果，探究亚麻纤维不饱和聚酯复合材料在紫外线老化条件下的老化规律和机理，提出相应的改进措施。
四、预期成果通过本研究，预计可以得到以下成果：1.掌握亚麻纤维不饱和聚酯复合材料的制备和基本性能测试方法。
2.研究亚麻纤维不饱和聚酯复合材料在紫外线老化下的老化规律和机理。
3.提出相应的改进措施，以提高亚麻纤维不饱和聚酯复合材料的抗老化性能。
《UV-O3对聚氨酯老化降解的影响研究》范文
《UV-O3对聚氨酯老化降解的影响研究》篇一UV-O3对聚氨酯老化降解的影响研究一、引言聚氨酯（PU）作为一种常见的合成材料，因其优异的物理性能和化学稳定性被广泛应用于各种领域，如建筑、汽车、家具等。
然而，随着环境条件的不断变化，如光照、氧气等的作用，聚氨酯会发生老化降解，影响其性能和寿命。
因此，研究不同因素对聚氨酯老化降解的影响具有重要的现实意义。
本文将主要探讨UV/O3（紫外线/臭氧）对聚氨酯老化降解的影响，为进一步理解和改善聚氨酯材料的耐老化性能提供理论依据。
二、研究内容1. 材料与设备实验所使用的聚氨酯材料、UV光源、O3生成装置及其他相关设备均需详细说明其来源和规格。
2. 实验方法（1）制备不同配比的聚氨酯样品；（2）将样品置于UV/O3环境下进行老化处理；（3）在不同时间点取样，进行性能测试；（4）分析数据，得出结论。
3. UV/O3对聚氨酯老化降解的影响UV光和O3都是引起聚氨酯老化降解的重要因素。
UV光可以引发光化学反应，破坏聚氨酯分子的结构；而O3则通过氧化作用，加速聚氨酯的降解过程。
在UV/O3共同作用下，聚氨酯的老化降解过程将更加严重。
通过实验发现，随着老化时间的延长，聚氨酯的物理性能和化学性能均发生明显变化。
具体表现为硬度增加、弹性降低、颜色变化等。
同时，通过红外光谱、质谱等手段分析发现，聚氨酯分子链发生断裂、交联等现象，导致其结构发生变化。
4. 影响机制分析UV光的作用主要是引发光化学反应，导致聚氨酯分子链上的化学键断裂。
而O3则通过氧化作用，进一步加速聚氨酯的降解过程。
在UV/O3共同作用下，两种作用相互促进，使聚氨酯的老化降解过程更加严重。
此外，环境温度、湿度等因素也会影响聚氨酯的老化降解过程。
三、结果与讨论1. 结果分析通过实验数据发现，UV/O3对聚氨酯的老化降解具有显著的促进作用。
在相同时间内，与未暴露于UV/O3的聚氨酯相比，暴露于UV/O3的聚氨酯表现出更严重的老化现象。
四川大学进行聚丙烯弹性体复合材料的抗老化性能研究
四川大学进行聚丙烯弹性体复合材料的抗老化性能研究
孙可华
【期刊名称】《国内外石油化工快报》
【年(卷),期】2006(036)006
【摘要】金红石型纳米二氧化钛（nano-rutlle-TiO2）的化学性质稳定、无毒、耐热性优良，在全部紫外光区都具有高效的紫外光屏蔽能力，目前已被大量应用于防晒化妆品和汽车漆等领域，而用于改性聚合物材料的抗老化性能仍处在探索性的研究阶段，随着纳米级TiO2使用成本的降低，用其替代或部分替代传统有机紫外线吸收剂提高聚合物材料的抗老化性能将是一个大的趋势。
【总页数】1页(P23)
【作者】孙可华
【作者单位】无
【正文语种】中文
【中图分类】TE626.86
【相关文献】
1.纳米纤维素晶须与聚烯烃弹性体协同增韧增强聚丙烯三元复合材料性能研究
2.纳米纤维素晶须与聚烯烃弹性体协同增韧增强聚丙烯三元复合材料性能研究
3.聚丙烯/纳米级金红石型二氧化钛/聚烯烃弹性体复合材料的抗老化性能研究
4.弹性体/聚丙烯与塑性体/聚丙烯复合材料的力学及介电性能
5.四川大学进行超高相对分子质量聚乙烯／交联聚丙烯／聚丙烯共混物滑动摩擦性能研究
因版权原因，仅展示原文概要，查看原文内容请购买。
《UV-O3对聚氨酯老化降解的影响研究》范文
《UV-O3对聚氨酯老化降解的影响研究》篇一UV-O3对聚氨酯老化降解的影响研究一、引言聚氨酯（PU）作为一种重要的高分子材料，广泛应用于涂料、泡沫塑料、胶粘剂、弹性体等领域。
然而，聚氨酯材料在长期使用过程中会受到外部环境如紫外线（UV）和臭氧（O3）的影响，导致其发生老化降解。
本文旨在研究UV和O3对聚氨酯老化降解的影响，以帮助人们更好地了解其老化机制并提高聚氨酯的耐久性。
二、文献综述近年来，许多学者对聚氨酯的老化降解进行了研究。
这些研究表明，UV和O3是导致聚氨酯老化的主要因素之一。
UV光辐射可导致聚氨酯链的断裂、氧化等化学反应，使材料性能下降；而O3则会与聚氨酯中的不饱和键发生反应，生成过氧化物等自由基，进一步加速聚氨酯的老化过程。
此外，环境中的温度、湿度等因素也会对聚氨酯的老化产生影响。
三、研究方法本研究采用实验室模拟UV/O3环境，对聚氨酯样品进行老化处理。
具体方法为：将聚氨酯样品置于UV/O3老化试验箱中，分别设置不同的UV和O3照射强度和时间，观察聚氨酯样品的外观变化和性能变化。
同时，采用傅里叶变换红外光谱（FTIR）等手段对老化前后的聚氨酯样品进行化学结构分析。
四、结果与讨论4.1 外观变化在UV/O3环境下，聚氨酯样品出现了明显的外观变化。
随着老化时间的延长，样品表面逐渐变黄、变脆，失去原有的弹性和光泽。
这表明UV/O3对聚氨酯的外观性能有较大的影响。
4.2 性能变化通过力学性能测试发现，随着老化时间的延长，聚氨酯的拉伸强度、撕裂强度等性能指标逐渐降低。
这表明UV/O3会导致聚氨酯分子链的断裂和交联等化学反应，从而降低其力学性能。
4.3 化学结构分析FTIR分析结果表明，在UV/O3环境下，聚氨酯中的C-H、C-O等化学键逐渐断裂或发生氧化反应，生成新的化学键或基团。
这些变化导致聚氨酯的化学结构发生变化，进一步影响其性能。
4.4 UV和O3的影响对比不同UV和O3照射条件下的聚氨酯样品发现，UV和O3的照射强度和时间对聚氨酯的老化程度有显著影响。
不饱和聚酯复合材料的紫外线老化研究的开题报告
亚麻纤维/不饱和聚酯复合材料的紫外线老化研究的
开题报告
摘要：
本研究拟探究亚麻纤维/不饱和聚酯复合材料的紫外线老化现象。
通过对不同老化时间的复合板材进行物理和化学性能测试，分析其性能变化，并探讨其老化机制。
本研究旨在为亚麻纤维/不饱和聚酯复合材料在
户外应用中的耐久性提供数据支持。
研究内容：
1. 紫外线老化测试方法的选择
筛选合适的测试方法，比较不同测试方法的优缺点。
2. 老化时间的设置
设置不同时间的老化周期，包括短期老化和长期老化，以模拟不同
使用环境下的老化情况。
3. 材料性能测试
对老化前后的复合板进行物理性能测试，包括弯曲强度、拉伸强度、压缩强度、弯曲模量等；对其化学性能进行测试，包括表面粗糙度、取
样部位化学成分等。
4. 老化机制探讨
通过材料性能测试数据的分析，探讨亚麻纤维/不饱和聚酯复合材料的老化机制。
预期成果：
通过本研究可以获取亚麻纤维/不饱和聚酯复合材料在紫外线老化条件下的耐久性数据，分析其老化机制，为该材料在户外应用中提供数据支持。
同时，本研究也能对紫外线老化测试方法的选择提供参考。
提高聚氨酯耐紫外老化性的研究进展_陈晓康
热固性树脂T h e r m o s e t t i n gR e s i n 第24卷第6期V o l .24 N o .6 2009年11月N o v .2009提高聚氨酯耐紫外老化性的研究进展陈晓康,宁培森,王玉民,王红梅,丁著明(天津市合成材料工业研究所,天津300220)摘 要:介绍了聚氨酯材料的光老化机理,综述了采用紫外线吸收剂(U V-P ,U V-328,U V-B 83等)和抗氧剂(B H T ,抗氧剂1135,抗氧剂P U R 67,抗氧剂P U R 68等)提高聚氨酯耐紫外光老化性的研究进展。
研究表明,将几种稳定剂组合使用可使聚氨酯获得最佳的稳定效果。
关键词:聚氨酯;紫外线吸收剂;抗氧剂;耐紫外线性中图分类号:T Q 323.8;T Q 314.257 文献标识码:A 文章编号:1002-7432(2009)06-0044-06【收稿日期】2009-06-09;【修回日期】2009-06-29【作者简介】陈晓康(1963—),男,河南镇平人,总工,教授级高工,主要从事聚氨酯材料的研究开发工作。
R e s e a r c ha d v a n c e s i ni m p r o v i n g u l t r a v i o l e t a g e i n g r e s i s t a n c e o f p o l y u r e t h a n e sC H E NX i a o -k a n g ,N I N GP e i -s e n ,WA N GY u -m i n ,WA N GH o n g -m e i ,D I N GZ h u -m i n g(T i a n j i n S y n t h e t i c M a t e r i a l R e s e a r c h I n s t i t u t e ,T i a n j i n 300220,C h i n a )A b s t r a c t :T h e l i g h t a g i n g m e c h a n i s mo f p o l y u r e t h a n e(P U )w a s i n t r o d u c e d .T h e r e s e a r c h d e v e l o p m e n t s o f u s i n g u l t i a v i o l e t a b s o r b e n t s(U V-P ,U V -328,U V-B 83)a n d a n t i o x i d a n t (B H T ,a n t i o x i d a n t 1135,I r g a s t a b P U R 67,I r g a s t a b P U R 68)i m p r o v i n g u l t r a v i o l e t a g i n g r e s i s t a n c e o f P Uw e r e r e v i e w e d .T h e r e s u l t s i n d i c a t e d t h a t c o m -b i n g u s e o f s o m e s t a b i l i z e r s t o g e t h e r h a d t h e b e s t s t a b i l i z a t i o n e f f e c t o n P U .K e y w o r d s :p o l y u r e t h a n e ;u l t r a v i o l e t a b s o r b e n t ;a n t i o x i d a n t ;u l t r a v i o l e t a g i n g r e s i s t a n c e 0 引 言聚氨酯(P U )由二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。
聚丙烯复合材料光老化研究进展
能起到 降解 助剂 的作用 ，而 仅含 ｚ ｎ 的 Ｌ Ｈ对 基 体 ｎ Ｄ
的 降解 率无 影 响。 Ｇ ａ ａｎ ｕ ｄ ｇｏ等人 ＿ ｌ 以及 Ｂ ｃｈｎ 等人 ＿ ｏ ｃｉｉ ｌ 研究 了多 壁碳 纳米 管 （ ＷＮ ） 对 Ｐ Ｍ Ｔ Ｐ树脂 老 化 的影 响 。结 果 表 明 ，ＭＷＮ Ｔ在 ＭＷＮ ／ Ｐ体 系 中一 方面 可吸 收紫外 ＴＰ
第４ ０卷第 ４期
２１ ０ ２年 ４月
塑 料 工 业
Ｃ Ｎ Ｐ ＡＳ Ｉ ＮＤＵ Ｔ Ｙ ＨＩ Ａ Ｌ Ｔ ＣＳ Ｉ Ｓ Ｒ
聚 丙 烯 复 合 材 料 光 老 化 研 究 进 展
王 四贝 ，金 滟 ，康 鹏 ，卢 晓春 ，丁树 岩 ，蔡 涛 ，石胜鹏
（ 中国石油化工股份有限公司北京化工研究 院 ，北京 １０ １ ） ０ ０ ３ 摘要 ：综述 了国内外近年来聚丙烯复合材料光 老化研 究方 面的进展 ，并 着重讨论 了硅酸盐类无机填料 以及多种纳 米填料 ，天然纤维 ，高聚物共混组分 ，稳定助剂 以及染 色剂 等对 聚丙烯 光老化的影响及其 机理。 关键词 ：聚丙烯 ；复合材料 ；纳米材料 ；光老化 ；机理
ＬＨ Ｐ Ｄ ／ Ｐ纳米 复合 材料 光氧化 的影 响 。研 究 表 明 Ｌ Ｈ Ｄ
在体 系 中能 形 成 层 状 剥 离 结 构 。Ｌ Ｈ 的存 在 能 改 变 Ｄ 光 氧化 产物 的化学 结 构 ，并 且 Ｐ Ｐ基 体 的 光氧 化 降 解
率 受 Ｌ Ｈ 中二 价 阳 离 子 种 类 影 响 ，含 Ｍ ＂ 的 Ｌ Ｈ Ｄ ｇ Ｄ
流 动过 程 中沿 着 流动方 向取 向 ，这 种 取 向作 用一 方面 提高 Ｐ Ｐ材 料 的力 学性 能 ；另 一方 面 ，对 紫 外 光 形成 层 间的反射 、干 涉和 遮蔽 ，因此提升 了材 料 的抗 光 老
我国渠道衬砌与防渗技术发展现状与趋势
摘要：论述了渠道衬砌与防渗的涵义和作用,阐述了我国渠道衬砌与防渗技术的发展现状、存在问题以及在衬砌与防渗新材科、新型衬砌与防渗结构形式、防冻胀技术、机械化施工技术等方面的发展趋势,认为我国渠道衬砌与防渗技术与发达国家相比在许多方面还存在一定差距,特别是在工程施工质量和施工机械化水平方面差距较大,指出目前我国渠道衬砌与防渗技术由单一材料向复合材料、单一结构向复合结构、以人工施工为主向半机械化及机械化施工方向发展,并开始重视渠道衬砌与防渗对生态环境的影响。
关键词:渠道衬砌;防渗;发展现状;发展趋势渠道衬砌与防渗是我国应用最普遍的节水灌溉工程技术措施之一。
据统计,我国80 %以上的灌溉面积依靠渠道输水灌溉,有效灌溉面积接近0. 47 亿hm2 ,而达到《节水灌溉工程技术规范》规定的较低标准的渠道防渗衬砌面积为966. 67 万hm2 ,仅占渠道输水灌溉面积的面积的20. 7 % ,渠系水利用系数平均不到0. 5 ,输水渠道渗漏严重,灌溉水利用率普遍偏低。
随着经济社会的快速发展,各行各业用水要求的不断增加,水资源供需矛盾日益突出,可用于灌溉的水量呈现减少趋势,采取渠道衬砌与防渗措施是解决水资源供需矛盾的重要措施。
1 渠道衬砌与防渗的涵义和作用关于渠道防渗的涵义《, 渠道防渗工程技术规范》( SL18-2004) 和《农村水利技术术语》( SL 56-2005) 中的定义是减少渠道输水渗漏损失的技术措施[1 ,2 ] ;中国水利百科全书《灌溉与排水分册》中的定义是减少渠道输水渗漏损失,提高渠系水利用系数的工程技术措施[3 ] 。
并指出渠道防渗的措施包括改变渠床土壤透水性的措施、防渗护面措施和化学材料防渗措施等,渠道防渗护面的材料有刚性材料、膜料以及复合材料等,其中刚性材料包括混凝土、沥青混凝土、砖、石等,膜料包括塑料薄膜、合成橡胶膜、沥青膜等,复合材料包括灰土、水泥土、止水剂土、复合土工膜等。
这种分类方法存在许多问题,如化学材料防渗应属于改变渠床土壤透水性措施,沥青混凝土不属刚性材料,复合土工膜属于膜料,水泥土属刚性材料等。
包装材料的抗紫外线性能与应用研究案例分析
包装材料的抗紫外线性能与应用研究案例分析在当今社会，包装材料的应用范围越来越广泛，其性能要求也日益多样化。
其中，抗紫外线性能成为了许多包装材料所必须具备的重要特性之一。
紫外线对包装内的物品可能会造成多种不良影响，如导致物品变质、褪色、老化等。
因此，深入研究包装材料的抗紫外线性能及其应用具有重要的现实意义。
一、抗紫外线包装材料的种类常见的抗紫外线包装材料主要包括塑料、玻璃、金属和纸质材料等。
塑料包装材料如聚乙烯（PE）、聚丙烯（PP）和聚酯（PET）等，通过添加紫外线吸收剂或稳定剂来提高其抗紫外线性能。
这些添加剂能够吸收或反射紫外线，减少其对塑料内部的穿透。
玻璃包装材料本身具有一定的抗紫外线能力，但普通玻璃对紫外线的阻挡效果有限。
经过特殊处理的防紫外线玻璃，如镀膜玻璃或含有特定成分的玻璃，能够显著增强其抗紫外线性能。
金属包装材料如马口铁和铝箔等，由于金属本身的特性，对紫外线具有良好的阻挡作用。
纸质包装材料通常在表面进行涂层处理或添加抗紫外线助剂，以提高其抗紫外线性能。
二、抗紫外线性能的评估指标评估包装材料抗紫外线性能的指标主要包括紫外线透过率、抗老化性能和颜色稳定性等。
紫外线透过率是衡量包装材料阻挡紫外线能力的直接指标。
透过率越低，说明材料的抗紫外线性能越好。
抗老化性能则反映了包装材料在长期受到紫外线照射后的性能变化情况，包括强度、韧性和外观等方面的变化。
颜色稳定性主要针对有颜色的包装材料，考察其在紫外线照射下颜色的保持能力，是否会出现褪色或变色现象。
三、抗紫外线包装材料的应用领域1、食品包装食品在储存和运输过程中容易受到紫外线的影响而变质。
例如，油脂类食品容易发生氧化酸败，乳制品中的营养成分可能会遭到破坏。
使用具有良好抗紫外线性能的包装材料，如镀铝复合膜、防紫外线塑料瓶等，可以有效延长食品的保质期。
2、药品包装许多药品对光敏感，紫外线照射可能导致药品的成分发生变化，降低药效甚至产生有害物质。
采用抗紫外线的玻璃安瓿、铝塑泡罩包装等，能够保证药品的质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工老化断裂伸长率
７ｄ
３０ｄ ６０ｄ ９０ｄ １２０ｄ １５０ｄ １８０ｄ ２１０ｄ
６３０ ６２１ ６１７ ６０７ ５８１ ５７２ ４７０ ３６２
７０４ ６９１ ６７６ ６５７ ６２５ ５３８ ４７６ ３８１
７６９ １ａ
７４２ ２ａ
７３１ ６２５ ５５５ ４７８ ４４３
分别测试 ＰＴＮ 材料空白组、人工紫外线老化组 （７、３０、６０、９０、１２０、１５０、１８０、２１０、２４０、２７０、３００ｄ）、自 然 紫 外 线 老 化 组 （１、２、３、４、５、６、７、８、９、１０ａ）的 硬 度 、拉 伸 性 能 、粘 结 拉 伸 性 能 。 １．２．１ 硬 度
将甲乙料分别按质量比１∶１、１∶２、１∶３称量后混合，充 分 搅 拌 ８ ｍｉｎ 至 混 合 彻 底 均 匀，在 不 掺 入 气 泡 的情况下倒入水平放置的 １００ ｍｍ×１００ ｍｍ×２０ ｍｍ 的模具中，充满模具内腔，保持表面平整。 每个 配 比 成型３个样品，在温度２０ ℃、湿度６０％±５％的实验室环境下养护７ｄ后脱模。
将甲乙料分别按质量比１∶１、１∶２、１∶３称量后混合，充 分 搅 拌 ８ ｍｉｎ 至 混 合 彻 底 均 匀，在 不 掺 入 气 泡 情况下倒入水平放置的符合文献［３］要求的由２块７５ｍｍ×２５ｍｍ×１２ｍｍ 的普通硅酸盐水泥砂浆块（配合 质量比为 ｗ（水泥）∶ｗ（砂）∶ｗ（水）＝１∶１．５∶０．４）以 及 二 边 堵 头（１２．５ ｍｍ×１２ ｍｍ×１２ ｍｍ）形 成 的 缝 腔中（５０ｍｍ×１２ｍｍ×１２ｍｍ），保持表面平整。温度 ２０ ℃、湿 度 ６０％ ±５％ 的 实 验 室 环 境 下，养 护 ７ｄ后 去掉２边堵头形成粘结基材为水泥砂浆的拉伸粘结试样。每组拉伸试样需要制 作 ４ 个 试 样，其 中 ３ 个 为 试 验 样 品 ，１ 个 为 备 样 。 实 验 室 温 度 下 ，先 进 行 试 验 ，获 得 空 白 组 的 拉 伸 粘 结 强 度 和 拉 伸 粘 结 断 裂 伸 长 率 ；将 人 工老化组试样放 ＵＶＡ－３４０ 紫 外 线 老 化 箱 中，每 隔 ５ｄ 采 用 人 工 喷 淋 的 方 式，使 试 样 表 面 喷 满 水，按 照 ＧＢ／Ｔ１３４７７．８要求分别测试 ７、３０、６０、９０、１２０、１５０、１８０、２１０、２４０、２７０、３００ｄ后试样的拉伸粘结强度和拉伸 粘结断裂伸长率。将自然紫外线老化组试样放在实验室楼顶水平水泥空旷地面上 ，无遮挡，可接受太阳光和 降 雨 ，分 别 在 １、２、３、４、５、６、７、８、９、１０ａ后 取 出 测 试 试 样 拉 伸 粘 结 强 度 和 拉 伸 粘 结 断 裂 伸 长 率 。
３００ｄ时，硬度、拉伸强度及断裂伸长率降低为对照组的５１．４３％、９８．３６％和９９．３４％。自然老化 １０ａ时，硬 度 、拉 伸 强 度 和 断 裂 伸 长 率 分 别 为 对 照 组 的 ５．７１％ 、７．９６％ 和 ８．５２％ ，还 可 使 用 。
１６
甲乙 配比
１∶１ １∶２ １∶３ 甲乙 配比
渠道防渗工程中，渠系水 渗 漏 量 的 ８０％ 是 通 过 接 缝 产 生 的，所 以 防 渗 材 料 的 质 量 尤 为 重 要。 渠 道、管 道、渡槽等输水工程使用时，防渗材料表面不用抹砂浆，直接暴露在空气中，防 渗 材 料 存 在 紫 外 线 老 化 问 题。 目前，尚未发现有密封胶的紫外线性能方面 的 研 究。ＰＴＮ 渠 道 接 缝 材 料 （以 下 简 称 ＰＴＮ 材 料）是 一 种 用 石 油 沥 青 对 聚 氨 酯 进 行 改 性 的 高 分 子 双 组 份 密 封 胶 ，是 一 种 发 明 专 利 材 料 （专 利 号 ：ＺＬ２００３１０１１８９９２．Ｘ），被 写 入国家标准 ＧＢ／Ｔ５０６００—２０１０《渠道防渗 工 程 技 术 规 范》，主 要 用 于 水 利 工 程 混 凝 土 伸 缩 缝 中，起 密 封、防 渗、适应变形等作用。为此，研究 ＰＴＮ 材 料 的 紫 外 线 老 化 性 能，预 测 ＰＴＮ 材 料 工 程 寿 命，为 其 他 类 似 高 分 子密封胶类材料的紫外线老化性能的分析提供参考。
３．０４ ３．０２ ３．０２
３
２．９８ ２．９６ ２．９４
２．４５ ２．４３ ２．４４ ２．４１ ２．３９ ２．２２ ２．０１
２４０ｄ １．８７ １．４２ １．０７
８ａ ３．２７ ２．８８ １．９２
２７０ｄ １．２ ０．９７ ０．７７
９ａ ３．２７ ２．８ １．８８
２０１５ 年 ９ 月
灌溉排水学报 Ｊｏｕｒｎａｌ ｏｆ Ｉｒｒｉｇａｔｉｏｎ ａｎｄ Ｄｒａｉｎａｇｅ
文 章 编 号 ：１６７２－３３１７（２０１５）０９－００１５－０５
第 ３４ 卷 第 ９ 期
ＰＴＮ 渠道接缝材料抗紫外线老化性能研究
林永亮，张慧莉
（西北农林科技大学 水利与建筑工程学院，陕西 杨凌 ７１２１００）
２ 结 果 与 分 析
２．１ 硬度分析 从表１可以看出，其他因素不变时，随着乙组分逐渐增多，硬度越来 越 小；配 比 不 变 时，随 着 老 化 时 间 增
加 ，硬 度 逐 渐 降 低 。
表１ 不同甲乙组分质量配比下样品的硬度
ＨＡ
甲乙 配比
人工老化硬度
０ｄ
７ｄ
３０ｄ ６０ｄ ９０ｄ １２０ｄ １５０ｄ １８０ｄ ２１０ｄ ２４０ｄ ２７０ｄ ３００ｄ
室温２０ ℃时，用邵氏 Ａ 硬度计在样品上任意取３个点测试硬度，获得空白组硬度值。 将１ 个试样放 入
收 稿 日 期 ：２０１４－０３－０５ 基 金 项 目 ：“十 二 五 ”科 技 支 撑 计 划 课 题 （２０１２ＢＡＤ０８Ｂ０１） 作 者 简 介 ：林 永 亮 （１９８８－），男 。 硕 士 研 究 生 ，主 要 从 事 水 工 材 料 的 研 究 。Ｅ－ｍａｉｌ：８７６２９７９５１＠ｑｑ．ｃｏｍ 通 讯 作 者 ：张 慧 莉 （１９６９－），女 。 教 授 ，主 要 从 事 水 工 材 料 与 水 工 安 全 监 测 的 研 究 。Ｅ－ｍａｉｌ：ｈｕｉｌｉｚｈａｎｇ１６３＠１６３．ｃｏｍ
１５
ＵＶＡ－３４０紫外线老化箱中，老化箱灯管为最能模拟太阳光的 ＵＶＡ－３４０灯管（８只），为模拟自然降雨，每隔５ ｄ采用人工喷淋的方式，使试样表面喷满水。分别在 ７、３０、６０、９０、１２０、１５０、１８０、２１０、２４０、２７０、３００ｄ后 取 出 立即测试硬度。将１个试样放在实验室楼顶水平水泥空旷地面上，无遮挡，可接受太阳光和降雨，分别在 １、 ２、３、４、５、６、７、８、９、１０ａ后 取 出 测 试 硬 度 。 １．２．２ 拉 伸 性 能
１∶１
４１
４１
４１
４０
３９
３８
３２
３１
２１
１４
７
２
１∶２
３５
３５
３５
３５
３４
３４
３４
３４
２５
２３
２１
１７
１∶３
甲乙 配比
２９ ０ａ
２９ １ａ
２９ ２ａ
２８ ３ａ
２８
２７
２６
自然老化硬度
４ａ
５ａ
２６ ６ａ
２５ ７ａ
２４ ８ａ
２１ ９ａ
自然老化断裂伸长率
３ａ
４ａ
５ａ
６ａ
３２１ ７ａ
６７２
６７０
６６０
６５９
６５１
６３４
６２７
７５２
７５１
７４９
７４５
７３７
７２４
７１０
８８４
８７３
８５５
８１２
７５１
７３１
７２７
ＭＰａ
３００ｄ ０．０３ ０．０５ ０．０６
１０ａ ３．２６ ２．７９ １．８５
甲乙 配比
１∶１ １∶２ １∶３ 甲乙 配比
１∶１ １∶２ １∶３
０ｄ ６７１ ７５４ ８８６
０ａ ６７１ ７５４ ８８６
表 ３ 不 同 甲 乙 组 分 质 量 配 比 下 样 品 的 断 裂 伸 长 率
１５０ｄ １８０ｄ ２１０ｄ ２．９７ ２．７１ ２．４
３．０１ ２．９７ ２．７７ ２．６４ ２．５２ ２．１４ １．９７ １．８５
２．１７ １ａ
２．０７ ２ａ
１．８２ １．７３ １．６２ １．５４ １．３４
自然老化拉伸强度
３ａ
４ａ
５ａ
６ａ
１．２ ７ａ
３．３７ ３．３６ ３．３５ ３．３３ ３．３ ３．２９ ３．２８
将甲乙料分别按质量比１∶１、１∶２、１∶３称量后混合，充 分 搅 拌 ８ ｍｉｎ 至 混 合 彻 底 均 匀，在 不 掺 入 气 泡 的情况下倒入水平放置的符合文献［１］要求的３５０ｍｍ×３５０ｍｍ×２ｍｍ 的模具中，充满模具内腔，保持表面 平整。在温度２０ ℃、湿度６０％±５％的实验室环境下养护７ｄ后脱模。固化后样品厚度为（２．０±０．２）ｍｍ，脱 模后用规定的切片机切割，制得符合文献［２］规定的哑铃状Ｉ型试件，每组拉伸试样需要制作 ７ 个试样，５ 个 为试验样品，１个为拉伸试验备样，１ 个 为 ＳＥＭ 电 镜 扫 描 用 试 样。 实 验 室 温 度 下，先 进 行 试 验，获 得 空 白 组 的拉伸强度和断裂伸长率；将人工老化组试样放入 ＵＶＡ－３４０紫外线老化箱中，每 隔 ５ｄ采 用 人 工 喷 淋 的 方 式，使试样表面喷满水。分别在７、３０、６０、９０、１２０、１５０、１８０、２１０、２４０、２７０、３００ｄ后取出，按照 ＧＢ／Ｔ１６７７７要 求的方法分别测试试样拉伸强度和断裂伸长率。将自然紫外线老化组试样放在实验室楼顶水平水泥空旷地 面 上 ，无 遮 挡 ，可 接 受 太 阳 光 和 降 雨 ，分 别 在 １、２、３、４、５、６、７、８、９、１０ａ后 取 出 进 行 分 别 测 试 试 样 拉 伸 强 度 和 断裂伸长率。 １．２．３ 拉 伸 粘 结 性 能
