氮气氧气管线工程焊接施工方案
A CFC 第一次发布版本状态修订- 评语编制人审核人批准人批准日期AP（北京）有限公司氮气氧气管线工程文件编码文件类型文件分类技密级别所属专业管理程序项目部管理程序N 管道文件名称：焊接施工方案发布单位吉化北建液空（南通）管道项目部编制部门内部标识码适用范围EPC-TM JHBJ-WP-000X 北京管道项目部版权说明：此文件内容属吉林市北方建设有限责任公司所有，未经同意不得引用、复制、借阅、发表。
目录1.目的及范围 (5)2.工程概况 (5)3.参考文件 (5)4.程序管理 (5)5.术语 (5)6.先决条件 (6)6.1人员资质 (6)6.2工机具、设备及检测仪器 (6)6.3技术条件 (6)6.4材料 (6)7.施工工序框图 (6)8.详细描述 (7)8.1施工环境 (7)8.2待焊部件的预备 (7)8.3坡口的检查 (8)8.4对口组装 (8)8.5焊接 (10)8.6焊接检查 (11)8.7焊接缺点的返修 (12)8.8焊接资料的整理 (12)9.HSE要求 (13)10.附录 (13)1.目的及范围本程序旨在描述吉化北建南通管道项目部在AP（北京）有限公司氧氮管线工程中所涉及的焊接施工的具体规定，保证现场焊接处于受控状态，确保现场焊接能够依照设计文件有序进行，特制定本程序。
本方案仅适用于吉化北建AP（北京）管道项目部焊接管理。
2.工程概况AP北京管道项目位于北京市亦庄经济开发区。
由双管线组成，即从AP气体起至康宁客户端的氮气氧气管线组成。
所有管道均为地下铺设管道。
3.参考文件《现场设备、工业管道焊接工程施工及验收规范》GB50236-98相关设计要求4.程序管理本方案由吉化北建北京管道项目部编制、修订和解释，并具有以下签名：编制：编制人；审核：质量领导或其授权人；批准：项目领导。
5.术语◆业主：工程的主管单位或建设单位，或有其委派或授权的单位或代表。
在本标准范围内，特指AP（北京）有限公司管道项目部◆承包商：负责本标准中所述工程任务的承包单位和施工单位。
◆氩电联焊：人工进行电弧焊，焊道填充金属的给进，焊接速度由人工控制。
◆焊接工艺规程：用通过评定合格的焊接工艺编制的用于工程施工的一整套详细的焊接技术规定和程序。
◆焊接工艺指导书：依照工程设计要求，按照焊接实验结果或其他类似工程经验，由焊接实验单位编制的供业主委托单位工艺评定用的焊接工艺指导性文件。
◆焊接工艺评定：在工程焊接前，按照焊接工艺指导书进行的鉴定性实验。
◆根焊：为管与管、管与管件之间焊接时的第一层焊缝。
◆固定焊：焊接时被焊的管或管件固定不动。
◆热焊：根焊完成后，当即进行的第二层焊道。
◆填充焊：在根焊或热焊完成后，盖面焊接之前的焊道。
◆立填焊：下向焊时，在立焊部位补填的焊道。
◆盖面焊：最外面的一层成型焊道。
◆排焊：是指同一层中焊接一道以上的焊道。
◆内凹：完成的焊缝边缘以良好融合和焊透，但焊缝表面焊道中部比管壁表面稍高低，形成的凹陷极为内凹。
该内凹的尺寸概念为管壁表面的轴向延伸线和该焊道表面最低点之间的垂直距离。
◆返修焊接：对发觉的表面裂纹缺点及经无损检测发觉的曲线进行的修补焊接。
◆合格焊工：按标准要求考核通过的焊工。
6.先决条件本程序管道现场焊接选用手工电弧焊所用设备。
所选择焊接设备具有良好的工作状态和安全性，知足焊接工艺要求。
6.1人员资质1)焊工上岗以前，应通过相应的焊接工艺规程、标准、规范的资质考试，并取得相应资格；2)组装及安装人员应具有熟练的组装及安装工作经验和相应的能力；3)无损查验人员应取得相应的资格并进行现场安全培训合格。
6.2工机具、设备及检测仪器各类工机具、焊接设备和检测仪器应能知足施工要求标定合格，并在标定的有效期内。
6.3技术条件1)具有可执行的图纸、文件；2)焊接工艺评定或工艺实验已完成并具有可执行的焊接技术规程或焊接工艺卡。
6.4材料1)焊材应依照相应程序评定合格并具有材质证明书；2)母材应依照相应程序验收合格并具有材质证明书；3)焊接填充材料应按相应程序复验合格并具有材质证明书，运输和储运需依照厂家要求执行，规格型号必需符合设计要求。
包装开启后，应保护其不致变质，药皮焊条应避免受潮湿。
凡是不同批号焊材在工程利用前必需进行复查，复查由业主肯定并委托具体单位统一进行。
4)焊接填充材料的寄存和利用应符合《焊接质量管理规程》(JB3223)的规定，焊接材料的保管和发放应有专人负责，成立保管、烘干、清洗、发放制度，并填写好焊接材料的发放记录；5)保护气体的干燥度和纯度应知足焊接工艺规程，气瓶的贮存应远离高温环境，其他气体不该混入气瓶中，氩气纯度不该低于%，混合气的成份比例应按焊接工艺规程的有关规定；6)其他消耗性材料应按需求预备充沛。
7.施工工序框图8.详细描述8.1施工环境所有的焊接工作必需在免受天气影响的保护区域进行，禁止在未采取防护办法的下列情形之一下进行焊接：1)环境温度低于-10℃；2)部件温度低于+5℃；3)环境湿度大于90%；4)雨雪等恶劣天气；5)风速大于8m/s。
8.2待焊部件的预备8.2.1必需依照《现场设备、工业管道焊接工程施工及验收规范（GB50236-98）》的要求及AP（中国）批准的程序预备和焊接所有的焊缝。
8.2.2检查上道工序管口清理的质量；8.2.3检查施工作业带是不是平整，顺畅；8.2.4必需保证对口器的中心与管子中心重合。
气源的工作压力应大于；8.2.5损坏的管口的处置：◆对于损坏的管口，应从头对管口切割和修整，以保证管子良好对接。
当管子从头切割或修坡口时，管端上有关的数据资料必需重写到新管端上使之保留下去。
采用管口切割机或半自动氧—乙炔切割的方式对管口切割、坡口加工时，必需对管口进行修整，以除去切割痕迹和氧化皮。
◆管口的表面处置：a)对于管口表面深度小于3mm的点状缺点或划伤，可采取焊接方式进行修补，补焊前要对修补部位清理打磨并预热到100~160℃。
b)对于管口有深度大于等于3mm点状缺点或划伤，则管口应切除。
◆管口的椭圆度控制：a)如管端的轻度变形在%的管外径之内，而且深度大于的光滑凹陷，应采取胀管器、千斤顶等专用工具矫正并允许对变形部位进行局部加热，以助矫正。
钢管变形量或压变量超过标准规定则应废弃。
b)如凹陷深度超过%管外径的管口应切除。
◆矫正无效的管口和存在裂纹或分层的管口应切除。
◆管口应平齐，不垂直度应小于°。
◆现场编号测量管长a)按顺序进行现场编号，并用油漆标明在管口的顶部；b)用钢卷尺测量管子的实长，并记录。
8.2.6打扫◆清理管道内的泥土和杂物，用棉纱、纱布等清除管内外表面两边25mm内的油污铁锈等，直至露出金属光泽。
◆按顺序记录每一根管的生产厂名和出厂编号。
8.2.7接地焊机地线应尽可能靠近焊缝，应用卡具将地线与管表面接触牢靠，避免产生电弧，地线能够固定在靠近焊缝的未防腐区域上。
8.3坡口的检查1)管端坡口的加工采用坡口机，在现场进行。
连头处可采用机械或火焰切割。
所有加工端坡口应均匀滑腻，尺寸符合焊接规程的要求。
坡口加工前应按“焊接工艺规程”编制“坡口加工作业指导书”。
2)按照《GB50369-2006》中的章节进行待焊部件坡口的外观和尺寸检查；8.4对口组装1)除连死口和弯头处或无法达到的特殊地段管道焊接外，管道组装应采用内对口器；2)对口前应再次查对钢管类型、壁厚及坡口质量，必需与现场利用要求相符合；3)对口时利用的吊管机数量不宜少于2台，起吊管子的尼龙带宽度应大于100mm，且尼龙吊带应放置在活动管已划好的中心线进行吊装；注：对口间隙应按照相应的焊接工艺规程进行组对。
◆焊后错边量要求≤，为避免焊接变形，错口超标，管口组装时应控制错边量≤；◆◆对口后，在根焊施焊前，若存在大于、长度在240mm内的局部错口，可用下图所示方式矫正。
但根焊开始后，不得对管口进行任何校正。
◆对口间隙为±，用间隙样板或螺丝刀控制。
?1)一般地段管线采用沟上焊接，组对的管子端部应稳固支撑，可采用垫土墩支撑管子，管墩高度大约300-500 mm范围，适合现场焊接的需要。
2)特殊地段的管道组装◆当在纵向坡角大于15°或横向坡角大于10°的坡地进行组装时，应对管子和施工机具采取锚固或牵引等办法，以避免发生位移；◆当纵向坡角小于20°时，钢管组装应自上而下进行；当大于或等于20°时，可在人行道路上将管组焊完毕，再吊运或牵引就位；◆当横向坡角大于18°时，应采取沟下组装的方式；◆在水平转角大于5°的弹性弯曲管段，在沟上组装时，应在曲线的结尾留端。
8.5焊接8.5.1填充、根焊和盖帽焊◆现场依照通过业主审批的焊接工艺要求施焊。
◆禁止在坡口之外管表面引弧。
◆焊缝余高应在,局部应不超过3mm，超标部份能够进行打磨，但不能伤及母材并与母材进行圆滑过渡。
◆焊缝外表轮廓与允许的余高无关，但应均匀连贯，光滑过渡到管材金属表面上。
◆完成的焊缝宽度应比外表面原坡口宽度每侧增加~。
焊接完成后，应完全清理焊缝表面。
◆外观检查不允许存在表面裂纹、气孔、未融合、夹渣飞溅、夹具焊点等缺点。
8.5.2焊层间的清理◆每层焊道和坡口上的熔渣和飞溅应除掉，该项工作可用手工或电动砂轮完成，清除的金属不该改变接头几何形状以避免明显地降低接头强度。
当进行半自动焊接时，进行下一道焊接前，应将表面气孔、焊道起点和高出点磨平。
8.5.3焊层间温度◆根焊完成后到热焊开始前的层间温度应该达到焊接工艺规程要求。
8.5.4标记◆所有焊缝标记采用业主同意的方式，由承包公司按照自己指定的焊工代号在管顶部四分之一的范围内进行标记。
承包公司应该向业主提供所有指定代号的记录，代号不能重复，不能利用金属冲模标记管子 (标记位置在气体走向下方向距焊缝360mm,圆周位于2点钟位置,切除口应在原标记后加 R )。
具体标记模式另报。
8.5.5工作停止◆焊接作业至少要完成两层焊道才能停止。
◆死口焊接应及时完成，不得拖延，其未完成的焊接工作不能留到第二天进行。
8.6焊接检查1)外观检查◆焊缝层间不能有裂纹、未融合、未焊透、夹渣、融合性飞溅等。
◆焊缝表面应清理干净，不能有熔渣，夹具焊点等缺点。
◆焊缝表面不该低于母材表面，余高不宜超过，局部余高不超过 mm。
；◆错边量应符合焊接工艺规程的要求。
◆焊缝宽度应比坡口宽度每侧增加~范围。
◆咬边深度不超过，小于的任何长度均为合格，咬肉深度在~单个长度不能超过30mm，累计长度不能超过焊缝长度的15%。
2)超声波检测◆解释为焊缝表面是弧口裂纹或星状裂纹的线形迹象的长度小于的缺点，是合格的，所有其它裂纹，无论是其在焊缝中的大小和位置如何，均以为是不可验收的。
◆解释为张开的非裂纹性缺点在持续300mm或整个焊缝长度的8%焊缝上累计长度超过30 mm，则以为是不合格的。
氧气管道施工方案
氧气管道施工技术总结山西焦煤五麟煤焦开发有限公司年产10万吨/年甲醇工程工艺管道材质、管内介质繁多,压力等级较高。
管材质有20#、Q235A、15CrMoG、15CrMo、304、316、316H等;管道介质有焦炉煤气、转化气、合成气、升温气、氧气、氮气、仪表空气等;管道压力达到到6.2Mpa。
其中氧气管道作为氧气在生产、储存、输配和使用过程中的重要装备,不是简单意义上的受压管道,而是一种在运行中可能引起燃烧、爆炸事故、涉及生命安全、危险性较大的特种设备,其安装施工工艺比一般压力管道复杂,要求也更为苛刻,安装质量好坏直接影响氧气管道的安全运行。
因此此处的工艺管道施工技术方法就尤为重要,现将施工以来通过学习及实践的经验知识总结如下:一、氧气管道的脱脂氧气管道脱脂是新建氧气管道安装施工质量控制环节中的关键环节,曾经发生的许多氧气管道的重大燃烧、爆炸事故是由安装施工时管道脱脂不彻底造成的。
由于高速流动的氧气与油脂摩擦会发生爆炸,因此在安装施工过程中应采取有效措施,防止氧气管道受到油脂污染。
管道、阀件及垫片等与氧气接触的一切部件,安装前必须进行严格的脱脂处理。
脱脂可用无机非可燃清洗剂、三氯乙烯、二氯乙烷等溶剂清洗等方法,并应用紫外线检查法、樟脑检查法或溶剂分析法进行检查,直到合格为止。
1 氧气管道安装常用脱脂剂本工程采用二氯乙烷做脱脂剂,这种脱脂剂的保存和使用,应当遵守的共同规则是:脱脂剂应装在密闭的容器内,放置在干燥、阴凉的室内,防止高温烘烤和阳光直射,防止与酸、碱类物质接触。
脱脂工作应在通风良好的场所进行。
使用有毒脱脂剂时,必须戴口罩、手套。
当通风条件不良时,要戴防毒面具防止中毒,这一点一定要引起重视。
2 脱脂操作注意事项(1) 使用二氯乙烷进行脱脂操作时,工作场所电焊、气焊操作必须停止,操作人员不许抽烟;使用二氯乙烷脱脂时,金属管件必须保持干燥,不得有水份,以防脱脂剂对金属的腐蚀。
(2) 管子的内表面脱脂,采用灌洗法,即先用木塞堵住管子的一端,向管内注入脱脂剂后,再把另一端堵住,然后把管子水平放置,浸泡1~1.5h,每隔15min绕轴线转动一次,每次转动应将管子滚动几个整圈,使管子的整个内表面都均匀的受到脱脂剂的浸泡和多次洗涤,每次转动角度差90°为宜;对于管外壁和不便用灌洗法脱脂的管件,可用棉纱或破布浸蘸脱脂剂进行擦拭;当需要用压缩空气或氮气对脱脂件进行吹干时,要保证压缩空气和氮气内不含有油脂和水分,压缩空气或氮气最好能加热至60~70 ℃,脱脂合格后使用氮气吹干。
管道对接方案
氧、氮、压缩空气对接施工方案一、概括：本工程施工的管道是元里立金属制品有限企业厂区氧气、氮气、压缩空气、煤气管道对接。
1、编制依照：（1）国家标准 GBJ235-82《工业管道工程施工及查收规范金属管道篇》。
（2）《氧气管道施工说明》《氮气管道施工说明》、《煤气管道施工说明》。
（3）国家标准 GBJ236-82《工业管道焊接工程及查收规范》。
2、工程内容：（1）氧气管道对接（φ 57* ）（2）氮气管道对接（φ 57* ）（3）压缩空气管道对接（φ 219*6 ）（4）煤气管道对接（φ 1620*8）3、工程具备条件：各样阀门法兰等资料已经到位，施工场所已清理且达到安装要求。
3、工程特色：氧气管道输送的介质为助燃、易爆气体，压力也较高，所以施工工艺较为复杂，管道及施工过程中要禁油，焊接前要进行脱脂，查收合格后才能焊接，焊接时要防止焊口氧化，需要采纳氩弧焊，管道施工过程中禁止杂物进入管道，免得工作时高压气体的高速流动，造成杂物与管道磨擦而惹起管道爆炸等事故发生。
管道为无缝钢管，氮气管道对管内干净度要求较高，需要采纳氩弧焊焊接。
其余管道施工过程中禁止杂物进入管道，免得工作时造成拥塞和不用要的麻烦，管道为不锈钢管，工艺管道要求施工，管道为无缝钢管GB8163，材质为20#钢。
二、管道与管件的质量查验本工程中所用的管道以及资料在进行加工或使用前，一定进行质量查验，并应切合以下要求：⑴.保证项目管道构成件、支承件以及所有资料一定拥有制造厂的合格证书，其各项指标一定切合现行国家或部颁标准的规定。
⑵.外观检查钢管、钢管件及钢板、型钢等资料在使用前应进行外观检查，要求其表面无裂纹、缩孔、夹渣、折迭、重皮等缺点，其实不得有超出壁厚负误差的锈蚀或缺点。
三、管道加工、制作各样管道构成件及支承件除成品外，其余均在工厂内加工，而后运往安装地址进行安装。
1.钢板卷管束作⑴ . 直管段、弯头、三通放样为了保证钢板卷管的加工质量，在制作前应将钢板平坦矫直并进行表面除锈。
氮气管道施工方法
氮气管道施工方法一、氮气管道施工应遵循规范《工业金属管道工程及验收规范》《氧气及相关气体安全技术规程》《氧气站设计规范》《压力管道安全管理与监察规定》《脱脂工程及验收规范》《现场设备、工业管道焊接工程施工及验收规范》二、管路及附件要求1、所有管子、管件、阀门必须有出厂合格证书，否则补做所缺各项的检查，其指标应符合现行国家或部颁标准。
2、所有管路及附件要进行外观检查，如是否有裂纹、缩孔、夹渣、重皮等缺陷，确保表面光滑清洁；对于阀门应逐个进行强度和严密性试验（试验压力为公称压力 1.5 倍，保压时间不小于 5 分钟）；安全阀按设计规定进行 3 次以上调试。
三、管道焊接：1、焊接技术条件除满足图纸要求外，还应近按国际规定进行。
2、焊缝应按规定数量和质量等级进行射线或超声波检验。
3、焊接碳素钢管应采用氩弧打底。
四、管道脱脂与除锈用喷砂、酸洗法进行管道内壁除锈，并进行脱脂。
五、管道安装注意事项：1、管道连接时，不得强力对口。
2、管口对接应检查平直度，距接口200mn处测量，允许偏差1mm/m全长偏差小于10mm法兰间连接要平行3、采用螺纹接头应用四氟乙烯带填料，禁止用麻油。
4、管道与支架中间应采用无氯离子塑片相隔离；穿墙管道应加套管，套管长度不应小于墙厚，中间空隙应用不燃材料填塞。
5、氮气管道应有防雷及导除静电的接地装置。
6、埋地管道深度不小于0.7m （管顶距地面），直接埋地应作防腐处理。
六、管道试压及吹刷：管道安装完后，进行强度和严密性试验，规定如下：注:①空气和氮气应为无油干燥的；②不含油的洁净水，水的氯离子含量不超过 2.5g/m3;③所有强度试压都应逐级缓慢进行，当升至5%时，应进行检查，如无泄漏及异常现象，再以10%压力逐级升压，每级稳压不小于3分钟。
达到压力后应维持5分钟，无变形后方为合格。
④严密性试验达到压力后将持续24 小时，平均小时泄漏率对室内及地沟管道应w 0.5%为合格。
⑤严密性试验合格后，应用无油干燥的空气或氮气吹扫，流速不小于20m/s,直到管道内无铁锈，焊渣等杂物。

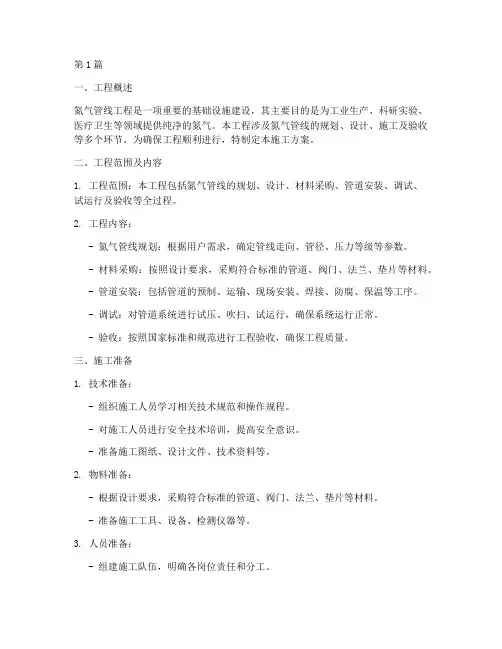

氮气管线施工方案(3篇)
第1篇一、工程概述氮气管线工程是一项重要的基础设施建设，其主要目的是为工业生产、科研实验、医疗卫生等领域提供纯净的氮气。
本工程涉及氮气管线的规划、设计、施工及验收等多个环节。
为确保工程顺利进行，特制定本施工方案。
二、工程范围及内容1. 工程范围：本工程包括氮气管线的规划、设计、材料采购、管道安装、调试、试运行及验收等全过程。
2. 工程内容：- 氮气管线规划：根据用户需求，确定管线走向、管径、压力等级等参数。
- 材料采购：按照设计要求，采购符合标准的管道、阀门、法兰、垫片等材料。
- 管道安装：包括管道的预制、运输、现场安装、焊接、防腐、保温等工序。
- 调试：对管道系统进行试压、吹扫、试运行，确保系统运行正常。
- 验收：按照国家标准和规范进行工程验收，确保工程质量。
三、施工准备1. 技术准备：- 组织施工人员学习相关技术规范和操作规程。
- 对施工人员进行安全技术培训，提高安全意识。
- 准备施工图纸、设计文件、技术资料等。
2. 物料准备：- 根据设计要求，采购符合标准的管道、阀门、法兰、垫片等材料。
- 准备施工工具、设备、检测仪器等。
3. 人员准备：- 组建施工队伍，明确各岗位责任和分工。
- 对施工人员进行岗前培训，确保其具备相应的技能。
四、施工工艺1. 管道预制：- 根据设计图纸，进行管道的预制加工。
- 确保管道的尺寸、形状、焊接质量符合要求。
2. 管道运输：- 采用合适的运输方式，确保管道在运输过程中不受损坏。
- 对运输过程中的管道进行防护，防止碰撞、变形。
3. 现场安装：- 根据设计图纸，确定管道的走向、高程、坡度等参数。
- 安装管道时，注意管道的对接、焊接、防腐、保温等工序。
4. 焊接：- 选用合适的焊接方法和焊接材料。
- 确保焊接质量，进行焊缝检测，确保无缺陷。
5. 防腐：- 采用合适的防腐材料和方法，对管道进行防腐处理。
- 防腐层应均匀、牢固，无破损。
6. 保温：- 根据设计要求，对管道进行保温处理。
氮气管线施工方案
氮气管线施工方案1. 引言氮气管线施工是工业领域常见的管道施工方案之一，主要用于输送氮气或氮气混合气体。
本文档旨在提供一种基本的氮气管线施工方案，以帮助工程师和施工人员了解氮气管线施工的基本步骤和要点。
2. 施工前准备在开始氮气管线施工前，需要进行充分的准备工作，包括以下几个方面：2.1 施工图纸设计根据项目需求和管线布局，进行施工图纸的设计和绘制。
施工图纸应包括管道的布置、尺寸、材质等详细信息，以便后续施工参考。
2.2 材料采购根据施工图纸确定所需的管材、阀门、管件等材料，并进行采购。
对于特殊材料或设备，需要提前联系供应商并确保及时供货。
2.3 施工人员培训对参与氮气管线施工的工程师和施工人员进行培训，包括施工安全注意事项、施工工艺要求等内容。
确保施工人员具备必要的专业知识和技能。
2.4 施工现场准备清理施工现场，确保施工区域干净、整洁，方便施工进行。
安排好所需的工具和设备，并进行必要的检查和维护。
3. 施工步骤3.1 预验收在正式施工前，进行施工现场的预验收，包括对所需材料和工具进行检查，确保符合施工要求。
同时对施工区域进行清理，预防地下管线破坏。
3.2 吊装管材根据施工图纸的要求，使用吊车或起重机将所需的管材吊装到施工位置。
确保吊装过程平稳，不损坏管材。
3.3 管线连接根据施工图纸，对吊装好的管材进行连接。
采用焊接或螺纹连接等方式，确保连接紧密、牢固。
3.4 安装阀门和管件根据施工图纸和设计要求，安装阀门和管件。
确保阀门和管件的位置、尺寸和数量符合需求。
3.5 管道支架安装在管线施工过程中，需要安装管道支架以支撑管线。
根据施工图纸和设计要求，选择合适的管道支架，并进行安装。
3.6 气密性测试在管线施工完成后，进行气密性测试。
使用专业仪器对氮气管线进行检测，确保没有泄漏或渗漏现象。
3.7 防腐处理为了确保氮气管线的长期稳定运行，需要对管线进行防腐处理。
根据设计要求选择合适的防腐涂层，并进行涂装。

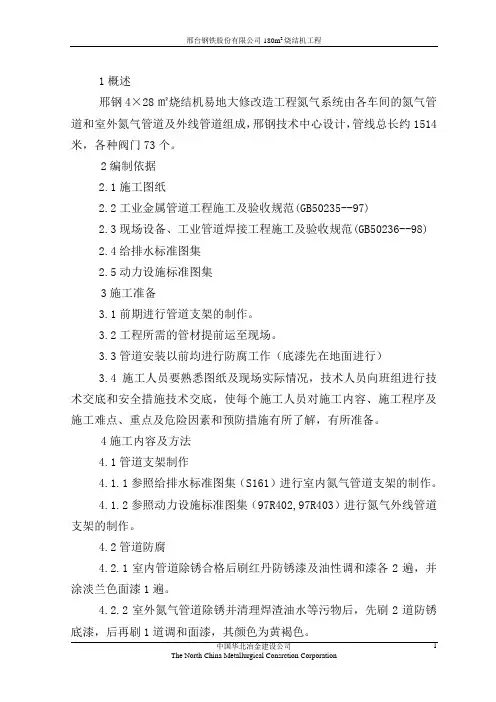

氮气管道安装施工方案
1概述邢钢4×28㎡烧结机易地大修改造工程氮气系统由各车间的氮气管道和室外氮气管道及外线管道组成，邢钢技术中心设计，管线总长约1514米，各种阀门73个。
2编制依据2.1施工图纸2.2工业金属管道工程施工及验收规范(GB50235--97)2.3现场设备、工业管道焊接工程施工及验收规范(GB50236--98)2.4给排水标准图集2.5动力设施标准图集3施工准备3.1前期进行管道支架的制作。
3.2工程所需的管材提前运至现场。
3.3管道安装以前均进行防腐工作（底漆先在地面进行）3.4施工人员要熟悉图纸及现场实际情况，技术人员向班组进行技术交底和安全措施技术交底，使每个施工人员对施工内容、施工程序及施工难点、重点及危险因素和预防措施有所了解，有所准备。
4施工内容及方法4.1管道支架制作4.1.1参照给排水标准图集（S161）进行室内氮气管道支架的制作。
4.1.2参照动力设施标准图集（97R402,97R403）进行氮气外线管道支架的制作。
4.2管道防腐4.2.1室内管道除锈合格后刷红丹防锈漆及油性调和漆各2遍，并涂淡兰色面漆1遍。
4.2.2室外氮气管道除锈并清理焊渣油水等污物后，先刷2道防锈底漆，后再刷1道调和面漆，其颜色为黄褐色。
4.2.3管道的最后一道面漆应在管道水压试验完毕后进行。
4.2.4涂层质量应符合下列规定：4.2.4.1涂层应均匀,颜色应一致；4.3.3煤气管道上的氮气管道，支架采用大管背小管的敷设方式，敷设在通廊上的管道支架，采用焊接在混凝土柱上的形式，当管道遇有阀门或补偿器时，做U型弯绕过，对于在原烧结厂区内的部分氮气管道，现场狭小，无法采用吊车起重工具，采用如图示的“门”形临时支架，利用倒链进行吊装。
Ⅰ20截止阀DN150δ164.3.4室内的氮气管道沿通廊皮带架（或墙、柱）安装，管中心距通廊地面0.8米。
4.4管道连接管道连接时,应检查法兰密封面及密封垫片,不得有影响密封性能的划痕等缺陷,不得用强力对口加偏垫或加多层垫等方法来消除接口端面的空隙,偏斜错口或不同心等缺陷。
氮气管线工程施工方案
氮气管线工程施工方案1. 项目概况本工程是为了安装氮气管线，用于供应工厂的氮气需求。
氮气是一种非常重要的工业气体，广泛应用于食品加工、电子、医药等行业。
本工程的施工范围包括氮气管线的设计、采购、安装和调试。
施工地点位于工厂生产车间。
2. 施工前准备2.1 编制施工方案和施工图纸在正式开始工程施工之前，需要对工程进行详细的规划和设计。
施工方案需要遵循相关的安全规范，并考虑工程的实际情况和现场环境。
施工图纸需要由专业的设计师设计并严格审核，确保管线的设计合理、安全和符合相关标准。
2.2 采购材料和设备在施工前需要对所需的材料和设备进行采购，包括管道、阀门、泵等。
采购的材料和设备需要符合相关的标准，并且在施工期间保持良好的存储条件，以确保施工质量。
2.3 安全措施施工现场的安全措施是非常重要的。
施工前需要对现场进行安全评估，制定详细的安全计划和紧急预案，以确保施工期间没有安全事故发生。
3. 施工过程3.1 掘路和敷设管道首先需要对施工现场进行勘察，确定氮气管线的敷设路径。
然后进行掘路和敷设管道的工作。
在进行掘路和敷设管道的过程中，需要严格遵守相关的安全规范，防止对周围环境和设施造成损坏。
同时需要对管道的敷设质量进行严格检查，确保管道的平整和连接牢固。
3.2 安装阀门和泵在管道敷设完成后，需要进行阀门和泵的安装工作。
需要根据施工图纸和设计要求，合理安装阀门和泵，并进行严格的密封测试，确保阀门和泵的正常运行。
3.3 进行调试和试运行在所有的管道、阀门和泵都安装完成后，需要进行系统的调试和试运行。
需要对氮气管线进行压力测试、泄漏检查等工作，确保管线的安全和稳定运行。
4. 施工后工作4.1 竣工验收在所有的工程工作完成后，需要进行竣工验收工作。
验收工作需要由相关部门进行，对施工质量、安全措施等进行严格检查，确保工程符合相关标准和规范。
4.2 技术交底在工程竣工验收合格后，需要对相关的技术人员进行技术交底，让其清楚了解氮气管线相关的操作和维护知识，确保管线的正常运行和维护。
氮气管道安装施工方案
14～16
6.3、焊接材料选用 6.3.1.焊丝牌号：H08Mn2Si；焊丝规格：Φ2.5。 6.3.2 焊条牌号：J422；焊条规格：Φ3.2。 6.3.3.DN50 以下规格管道焊缝，采用全氩弧焊焊接。 6.3.4. DN50 以上规格管道焊缝，采用氩弧焊打底手工电弧焊焊接。 6.4、焊接质量保证措施 6..4.1 严格遵从前面关于焊件坡口（要求：坡口表面不得有夹层、裂纹、加工损伤、 毛刺及火焰切割熔渣等缺陷）、焊件组对及施焊环境的全部规定。 6.4.2.焊丝使用前应清除净表面的油污、锈蚀，使其露出金属光泽。 6.4.3 施焊时，应增添措施，防止“穿堂风”从管道中进入并吹过。 6.4.4.施焊时，应选取合理的施焊方法和施焊顺序。
内壁错边量
管道材质
碳素钢（20#）
不宜超过壁厚的 10％，且不应大于 2mm
5.2.7.管道、 管件组对时， 应将焊件垫置牢固， 以免焊接过程中产生附加应力或变形。 5.2.8.管道、管件组对采用根部定位焊时，定位焊缝应由合格焊工采用与正式焊接要 求一致的焊接材料和焊接工艺进行施焊。当发现定位焊缝有裂纹等缺陷时，应及时清除（清 除用工具：钢丝刷或焊缝清根专用砂轮机、砂轮片）。 5.2.9.坡口形式及组对间隙 壁厚 δ≤9mm 的无缝碳钢管，宜采用“V”型坡口。组对间隙 b =（3～5）（mm）；坡 口钝边 p =（0～2）（mm）；坡口角度 α=（45～55）°。 “V”坡口加工形式如下图所示。
14～16
SMA W 1/2 2
J42 3.2
￠
正极性
110～125
20～22
14～16
SMA W 1/3 2
J42 3.2
￠
氮气管道施工方案
一．概况：1.1 烧结项目氮气管道属压力管道,管道编号Ni,用规格D45×3的无缝钢管共295m;输送介质为氮气,最高工作压力0.8MPa,设计压力0.98MPa,管道类别GC3;二．施工准备：2.1 施工技术准备：2.1.1 认真执行设计院下发的施工说明及设计图纸;2.1.2 氮气管道施工、焊接严格按现场设备、工业管道焊接工程施工及验收规范GB 50236-98、<<工业金属管道施工及验收规范>>GB50235-2010、<<钢结构、管道涂装技术规程>>YB/T9256-96、涂装前钢材表面锈蚀等级和除锈等级GB/T8923-1988的有关规定执行.2.2 施工工具准备：三．氮气管道的安装、试压、吹扫3.1 氮气管道安装：3.1.1 管道安装前截止阀试压：1 氮气截止阀DN40、DN20应逐个进行阀体的压力试验和密封试验;不合格的不得使用;阀体的压力试验采用水压试验,试验压力不得小于公称压力的1.5倍,试验时间不得少于10分钟;以阀体填料无渗漏为合格；密封试验以公称压力进行,以阀瓣密封面无泄漏为合格;3.1.2 管道安装前,应对所需安装的管道进行全面检查和彻底清扫,对管道内的焊渣、毛刺应打磨干净,管道安装完毕经相关部门检验合格后,才能进行严密性试验;3.1.3 管道安装前,应对所需安装的管道进行吹扫,吹扫介质为无油氮气或压缩空气,速度不小于20m/s,吹扫压力不能大于设计压力;3.1.4 按设计图纸进行氮气系统管道及附属管件、截止阀的安装;3.1.5 管道上仪表开孔应在管道安装前进行;截止阀安装应与介质流向一至,不得装反;3.2 管道焊接检查：3.2.1 外观检查：氮气管道应在焊后除去焊缝渣皮、焊接飞溅,并将焊口表面清理干净；表面不允许有裂纹、气孔、夹渣等;3.2.2 咬边深度不大于0.5mm,连续长度不大于100mm,且焊缝两侧咬边总长不大于10%焊缝全长;3.3 管道试压：3.3.1 管道试压拟采用气压试验;气源采用无油无水压缩空气或纯净氮气进行试压;验压力为1.5MPa,严密性试验压力为0.98MPa;3.3.4 试压时应逐步缓慢增加压力,当压力升至试验压力的50％时,如未发现异状或泄漏,继续按试验压力的10％逐级升压,每级稳压3分钟,直到试验压力,稳压10分钟,再将压力降至设计压力,停压时间根据查漏需要而定,以压力不降低,检验不泄漏为合格;3.3.5 泄漏试验应在试验压力合格后进行;试验介质为不含油的干燥空气或氮气,试验压力为工作压力;3.4 管道吹扫：3.4.1 管道吹扫前不应安装截止阀门等,对于焊接的阀门应采取流经旁路或卸掉阀头及阀座加保护套等保护措施;3.4.2 不允许吹洗的设备及管道应与吹洗系统隔离;3.4.3 吹洗顺序应按主管、支管、蔬排管依次进行,吹洗出的赃物,不得进入已合格的管道;3.4.4 吹洗前应检查管道支、吊架的牢固程度,必要时应予加固;M／S,吹扫压力不能大于设计压力；间8小时后,在排气口用涂有白色漆的靶板进行检查,如5分钟内其靶板上无铁锈、灰尘、水分及其它赃物即为合格;如采用氮气吹扫应采取安全措施;3.4.7 吹扫时应设置禁区;3.4.8 管道吹扫完成后,应做好吹扫记录;四. 施工安全措施：5.1 认真贯彻执行国家有关安全生产的方针、政策、法规、法令及上级颁发的有关安全生产责任制,施工人员进入施工现场前必须进行安全教育;坚持每天的班前安全交底;5.2 参加施工人员必须熟知本工种的安全技术操作规程,并在操作中严格执行,严禁酒后作业;5.3 起重工、焊工、电工等必须持证上岗;5.4 进入施工现场,必须正确穿戴好个人安全防护用品；高空作业,必须正确使用安全带；安全设施要定期检查,发现问题及时处理,不符合规定的不得使用,不得带病作业;5.5 实行安全互保制,责任到人,并经常检查落实情况;5.6 施工现场应设置必要的安全防护设施,夜间照明必须充足;5.7 施工用电,必须有专人负责,建立巡检制,发现问题及时解决,用电设备不得带病使用;在封闭场所施工,照明用电不得超过36伏的安全电压;5.8 电焊机的接地必须良好,电源须安装漏电保护装置,焊把线应无破损,绝缘良好,电焊机应做好防潮、防水、防砸工作;5.9氮气管道接点区域应设置安全警戒线,防止无关人员进入;5.10 高空作业使用的脚手架,必须有专人进行检查,发现问题及时解决;5.11 高空作业使用的工具,必须放在稳固可靠的地方,必要时,应用工具袋或绳子进行捆绑,防止高空掉物的事件发生;5.12 施工用火,设专人负责现场看护,必要时,应办理动火审批手续;5.13 认真做好施工用电的防火工作,严禁超负荷使用;。
氮气管道施工方案
氮气管道施工方案氮气管道施工方案一、施工背景及要求近年来，氮气在工业生产中的应用越来越广泛，为了满足工业生产对氮气的需求，需要施工一条氮气管道。
本施工方案旨在确保氮气管道施工质量，保证氮气的安全供应。
二、施工方案1. 设计方案：根据工艺需求，设计氮气管道的布置和走向，选择合适的管材和管件，确保管道的稳定性和耐腐蚀性。
2. 材料准备：根据设计方案，采购所需的管材、管件及相关附件，确保材料的质量和数量。
3. 现场准备：根据设计方案，清理施工区域，确保施工现场整洁，安装需要的施工设备和工具。
4. 管道铺设：根据设计方案，进行管道的铺设工作，确保管道的平整和连接的紧密性。
在管道铺设过程中，需要注意防火防爆措施，避免引发事故。
5. 焊接和连接：对于需要进行焊接的管道，施工人员需持有焊接证书，确保焊接质量和安全。
对于其他连接方式，要根据厂家要求进行正确的连接。
6. 密封和测试：在管道铺设完成后，进行密封处理，确保管道无渗漏。
然后进行压力测试，确保管道的耐压性和安全性。
7. 防腐处理：对于暴露在外的管道，进行防腐处理，延长管道的使用寿命。
8. 安全措施：在施工过程中，要严格遵守安全操作规程，佩戴个人防护装备，确保施工人员的安全。
同时，要设置明显的安全警示标志，防止他人误入施工区域。
三、施工流程1. 现场准备：清理施工区域，安装施工设备和工具。
2. 管道布置：根据设计方案进行管道布置，确定管道的走向。
3. 管道铺设：按照设计方案进行管道铺设，确保管道的平整和连接的紧密性。
4. 焊接和连接：根据需要进行焊接和其他连接方式。
5. 密封和测试：对管道进行密封处理和压力测试。
6. 防腐处理：对暴露在外的管道进行防腐处理。
7. 清理现场：清理施工现场，确保整洁。
四、安全措施1. 施工人员需穿戴个人防护装备，包括安全帽、防护眼镜、防护手套等。
2. 现场设置安全警示标志，确保他人不会误入施工区域。
3. 使用防火防爆设备，确保施工安全。
