《铝合金轮毂的力学性能及有限元分析》篇一一、引言随着汽车工业的快速发展，铝合金轮毂因其轻量化、高强度、耐腐蚀等优点，逐渐成为现代汽车的重要部件。
了解铝合金轮毂的力学性能及其在各种工况下的应力分布，对于提高轮毂的设计水平、保障行车安全具有重要意义。
本文将针对铝合金轮毂的力学性能进行探讨，并运用有限元分析方法对其力学行为进行深入研究。
二、铝合金轮毂的力学性能铝合金轮毂的力学性能主要表现在其抗拉强度、屈服强度、延伸率及硬度等方面。
这些性能参数决定了轮毂在承受外力时的变形程度和抗破坏能力。
1. 抗拉强度与屈服强度：铝合金轮毂的抗拉强度和屈服强度是评价其承载能力的重要指标。
抗拉强度表示轮毂在拉伸过程中能够承受的最大力，而屈服强度则反映了轮毂在应力作用下的塑性变形能力。
2. 延伸率：延伸率是衡量铝合金轮毂塑性变形能力的重要参数。
高延伸率的轮毂在受到冲击时能够更好地吸收能量，降低破坏风险。
3. 硬度：铝合金轮毂的硬度与其耐磨性、抗冲击性密切相关。
适当的硬度可以保证轮毂在使用过程中不易磨损、不易变形。
三、有限元分析方法在铝合金轮毂中的应用有限元分析是一种有效的数值模拟方法，可用于研究铝合金轮毂在各种工况下的应力分布、变形及破坏模式。
通过建立轮毂的有限元模型，可以对其进行分析和优化。
1. 建立有限元模型：根据铝合金轮毂的实际结构，建立精确的有限元模型。
模型中应包括轮毂的各部分结构、材料属性及边界条件等。
2. 施加载荷及约束：根据轮毂在实际使用中可能承受的载荷，如重力、刹车力、侧向力等，在有限元模型上施加相应的载荷及约束。
3. 求解及后处理：通过有限元软件进行求解，得到轮毂在各种工况下的应力分布、变形及破坏模式。
对结果进行后处理，提取所需的数据及图表。
四、铝合金轮毂的力学行为分析通过有限元分析，可以深入了解铝合金轮毂在各种工况下的力学行为。
例如，在高速行驶过程中，轮毂所受的应力分布情况；在刹车过程中，轮毂的变形及应力集中情况等。
《防弹车门防弹性能有限元分析及其结构改进》范文
《防弹车门防弹性能有限元分析及其结构改进》篇一一、引言随着社会的进步和科技的发展，车辆的安全性能越来越受到人们的关注。
防弹车作为特殊车辆的一种，其防弹车门的防弹性能直接关系到乘客的安全。
因此，对防弹车门的防弹性能进行深入的研究和改进显得尤为重要。
本文将通过有限元分析方法，对防弹车门的防弹性能进行分析，并针对其结构进行改进。
二、防弹车门防弹性能有限元分析1. 有限元分析方法简介有限元分析（FEA）是一种利用数学近似的方法对真实物理系统进行模拟的方法。
该方法通过将连续体离散成有限个单元，通过求解各单元的近似解，最终得到整体结构的近似解。
在防弹车门防弹性能的研究中，有限元分析方法能够有效地模拟车辆在受到攻击时的应力分布和变形情况。
2. 防弹车门有限元模型建立在建立防弹车门的有限元模型时，需要考虑到车门的结构、材料、连接方式等因素。
通过合理的网格划分和材料属性的定义，建立出准确的有限元模型。
在模型中，需要定义车门的边界条件和载荷条件，以便进行后续的仿真分析。
3. 仿真分析与结果通过对防弹车门进行有限元仿真分析，可以得到车门在受到攻击时的应力分布、变形情况以及能量吸收情况等。
根据仿真结果，可以评估车门的防弹性能，并找出潜在的改进点。
三、防弹车门结构改进1. 改进方案制定根据有限元分析的结果，制定出针对防弹车门结构改进的方案。
改进方案可以从材料选择、结构优化、连接方式等方面进行考虑。
同时，需要考虑到改进后的车门在保证防弹性能的同时，还需要满足车辆的轻量化、成本等方面的要求。
2. 结构优化与仿真验证在制定出改进方案后，需要对改进后的车门进行仿真分析，验证其防弹性能是否得到提升。
同时，还需要对改进后的车门进行轻量化设计，以满足车辆的性能要求。
通过多次的仿真分析和优化，最终得到满足要求的防弹车门结构。
四、实验验证与结果分析1. 实验验证为了验证有限元分析和结构改进的有效性，需要进行实验验证。
通过将改进后的防弹车门安装在车辆上，进行实际的射击实验，观察车门的防弹性能和变形情况。
2018-有限元分析报告-范文模板 (8页)
MAXIMUM ABSOLUTE VALUES
力图；
并注明最大位移和最大应力；（除支撑点附
近）
二，分析过程
1、简化模型并创建有限元单元模型图1
图2
（1） 由于结构对称性，现取球形容器的一个截面作为研究对象，如上图所示。
（2） 单元类型选择：plane42
（3） 定义材料属性：EX：2.06E11 泊松比PRXY : 0.3
（4） 创建模型:先后生成两个圆环面,分别为液面以上部分和液面以下部分;
1.2分析任务：分析在板上开不同形状的槽时板的变形以及应力应
变的异同，讨论槽的形状对板强度以及应力集中的影
响。
2． 模型建立
2.1利用前处理器的moldling功能建立板的几何模型。
1）用create画出基本几何要素。
2）用moldling模块的布尔运算得出开方槽的板的几何模型。
2.2定义材料性质，实常数， 单元 类型，最后单元划分。
⑹由于工程实际多采用混凝土现浇工艺，所有构件的连接处视为刚接 ⑺由于拱顶与主梁之间的混凝土的厚度较小，可忽略这部分混凝土，让拱顶与主梁直接接触。
⑻由于桥面的重量较其它杆件大得多，故只考虑桥面的重量。 ⑼计算车辆对桥面的荷载时，不考虑车辆的具体尺寸，将其定义为均布荷载加在桥面上。
五 模型受力分析
在桥面上施加规范规定的10.5kN/m2的公路一级荷载，来模拟车辆对桥的压力。
学 生：於军红
学 号：201X2572
指导教师：张大可
报告日期：201X.12.19
重庆大学
机械工程学院 机械设计制造及其自动化系
二零一二年十一月制
轴的有限元分析范文
轴的有限元分析范文有限元分析是一种数值计算方法，常用于虚拟设计与仿真领域，对于轴的有限元分析，主要用于研究轴的结构与性能，同时也包括轴的强度、刚度、稳定性等方面的分析。
轴是机械设备中的重要组成部分，承担传动力、转矩或负载。
在许多工程领域中，例如汽车、船舶、飞机、机械制造等，轴的设计与分析至关重要。
有限元分析可以为轴的设计提供大量的有关应力、应变、变形等信息，从而优化轴的设计，并确保其安全可靠的工作。
在进行轴的有限元分析时，首先需要将轴的几何模型离散化为有限数量的单元，如线单元或曲面单元。
然后，在每个单元中，根据轴材料的性质和受力情况，建立适当的有限元模型。
在建立有限元模型时，需要确定单元的类型、单元的尺寸、单元的材料特性、单元之间的连接关系等。
另外，轴的边界条件也需要在有限元模型中考虑。
例如，如果轴的两端有固定止动装置，则可以将这些固定点设为边界条件。
根据轴的应力分布情况，也可以在适当的位置施加力或约束。
这些边界条件对于准确模拟轴的实际工况非常重要。
有限元分析的核心是解方程组，根据有限元模型和边界条件，可以得到轴的应力、应变、变形等参数的数值解。
这些解可以帮助工程师了解轴的强度、刚度、稳定性等方面的问题，并进行必要的优化设计。
此外，有限元分析还可以考虑轴的材料非线性、温度效应、接触问题等。
轴的材料非线性可以通过引入材料本构模型来进行描述，温度效应可以通过考虑热应力和热变形来分析，接触问题可以通过考虑轴与其他部件之间的摩擦、干涉等来模拟。
总的来说，轴的有限元分析是一项复杂的工程计算工作，需要工程师在建立有限元模型、选择加载条件、设置边界条件等方面具备专业的知识和经验。
通过轴的有限元分析，可以为轴的设计与优化提供可靠的工程依据，提高轴的性能和可靠性。
《2024年度防弹车门防弹性能有限元分析及其结构改进》范文
《防弹车门防弹性能有限元分析及其结构改进》篇一一、引言随着社会的进步和科技的发展，汽车安全问题逐渐成为人们关注的焦点。
其中，防弹车门的防弹性能尤为重要，因为它关系到车内人员的生命安全。
防弹车门的防弹性能不仅仅取决于其材料的选择，更与车门的结构设计密切相关。
本文旨在通过有限元分析方法，对防弹车门的防弹性能进行深入研究，并针对其结构提出改进措施，以提高其防弹性能。
二、防弹车门防弹性能有限元分析1. 有限元分析方法简介有限元分析是一种利用计算机进行数值模拟的方法，它可以将复杂的实际问题简化为适合计算的模型，并通过对模型的分析，得到问题的近似解。
在防弹车门防弹性能的分析中，有限元分析可以有效地模拟出车门的受力情况，从而为结构的改进提供依据。
2. 防弹车门有限元模型建立根据防弹车门的实际结构，建立有限元模型。
模型应包括车门的框架、玻璃、门板等部分，并考虑到材料的非线性、塑性变形等特性。
在模型中，应采用合适的单元类型和网格划分方法，以保证分析的准确性。
3. 防弹性能分析在有限元模型的基础上，对车门进行防弹性能分析。
通过模拟不同类型、不同速度的攻击，观察车门的变形、应力分布等情况，从而评估车门的防弹性能。
同时，还应考虑车门在不同环境条件下的性能表现，如温度、湿度等。
三、防弹车门结构改进措施1. 材料选择与优化材料的选择对防弹车门的防弹性能至关重要。
在保证强度和刚度的前提下，应优先选择轻质、高强度的材料。
同时，针对材料的疲劳性能、耐腐蚀性能等进行优化，以提高车门的整体性能。
2. 结构优化设计针对防弹车门的结构特点，进行优化设计。
可以通过增加加强筋、改变连接方式等方法，提高车门的局部强度和刚度。
此外，还应考虑车门的密封性能、隔音性能等，以提高车内的舒适性。
3. 智能防护系统集成将智能防护系统与防弹车门相结合，如智能感应、自动报警等功能。
当车门受到攻击时，智能系统能够及时感知并采取相应措施，提高车内的安全性。
四、结论通过对防弹车门进行有限元分析，可以深入了解其防弹性能及受力情况。
《液压机机身有限元分析与优化》范文

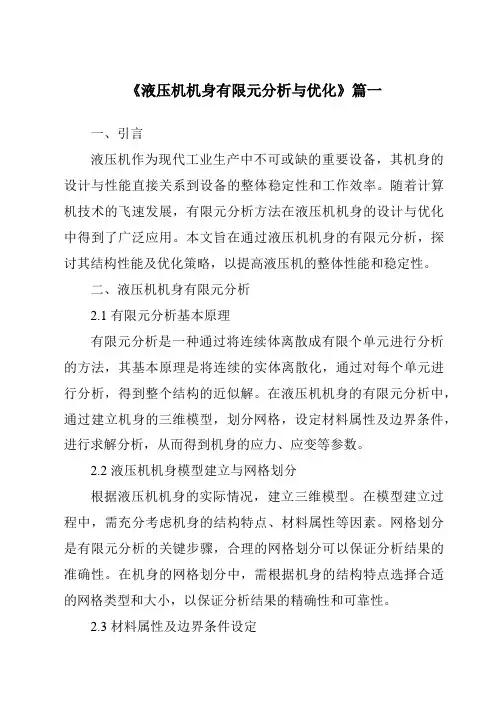

《液压机机身有限元分析与优化》篇一一、引言液压机作为现代工业生产中不可或缺的重要设备，其机身的设计与性能直接关系到设备的整体稳定性和工作效率。
随着计算机技术的飞速发展，有限元分析方法在液压机机身的设计与优化中得到了广泛应用。
本文旨在通过液压机机身的有限元分析，探讨其结构性能及优化策略，以提高液压机的整体性能和稳定性。
二、液压机机身有限元分析2.1 有限元分析基本原理有限元分析是一种通过将连续体离散成有限个单元进行分析的方法，其基本原理是将连续的实体离散化，通过对每个单元进行分析，得到整个结构的近似解。
在液压机机身的有限元分析中，通过建立机身的三维模型，划分网格，设定材料属性及边界条件，进行求解分析，从而得到机身的应力、应变等参数。
2.2 液压机机身模型建立与网格划分根据液压机机身的实际情况，建立三维模型。
在模型建立过程中，需充分考虑机身的结构特点、材料属性等因素。
网格划分是有限元分析的关键步骤，合理的网格划分可以保证分析结果的准确性。
在机身的网格划分中，需根据机身的结构特点选择合适的网格类型和大小，以保证分析结果的精确性和可靠性。
2.3 材料属性及边界条件设定在有限元分析中，需设定机身的材料属性，包括弹性模量、泊松比、密度等参数。
同时，还需设定边界条件，如约束、载荷等。
合理的材料属性及边界条件设定对于保证分析结果的准确性具有重要意义。
2.4 求解及结果分析根据设定的材料属性及边界条件，进行求解分析。
通过求解得到机身的应力、应变等参数，进而对机身的结构性能进行评估。
根据分析结果，可以找出机身的薄弱环节和潜在问题，为后续的优化设计提供依据。
三、液压机机身优化策略3.1 结构优化根据有限元分析结果，对液压机机身的结构进行优化。
优化策略包括改进结构布局、调整结构尺寸、采用新型材料等。
通过优化设计，可以提高机身的刚度、强度和稳定性，降低应力集中现象，延长设备的使用寿命。
3.2 工艺优化工艺优化主要包括加工工艺的改进和装配工艺的优化。
《铝合金轮毂的有限元分析》范文
《铝合金轮毂的有限元分析》篇一一、引言随着汽车工业的快速发展，铝合金轮毂因其轻量化、耐腐蚀、良好的导热性等优点，得到了广泛应用。
为了更好地理解铝合金轮毂的力学性能和优化其设计，有限元分析（FEA）成为了一种重要的研究手段。
本文将通过有限元分析方法，对铝合金轮毂的力学性能进行深入研究。
二、铝合金轮毂的有限元模型建立1. 模型简化与假设在建立铝合金轮毂的有限元模型时，我们首先需要对实际轮毂进行适当的简化。
我们假设轮毂材料为均匀、各向同性的铝合金，忽略其微观结构和不均匀性。
此外，我们还假设轮毂在制造过程中没有产生任何缺陷。
2. 材料属性定义在有限元分析中，材料属性是至关重要的。
我们通过实验测定铝合金的弹性模量、泊松比、屈服强度等力学性能参数，并将其输入到有限元软件中。
3. 网格划分网格划分是建立有限元模型的关键步骤。
我们采用合适的网格尺寸和类型，对铝合金轮毂进行网格划分。
在关键区域，如轮毂的应力集中区域，我们采用更细的网格以获得更精确的结果。
三、铝合金轮毂的边界条件与载荷在有限元分析中，边界条件和载荷是影响分析结果的重要因素。
我们根据实际工况，设定轮毂的边界条件为固定支撑，并在轮毂上施加相应的载荷，如车辆行驶过程中的径向力、侧向力等。
四、有限元分析结果1. 应力与应变分析通过有限元分析，我们可以得到铝合金轮毂的应力与应变分布情况。
在轮毂的边缘和辐条连接处，由于应力集中现象，这些区域的应力值较高。
通过分析这些区域的应力分布，我们可以了解轮毂的承载能力和潜在的危险区域。
2. 模态分析模态分析可以了解铝合金轮毂的振动特性。
通过有限元分析，我们可以得到轮毂的前几阶模态频率和振型。
这些信息对于轮毂的动态设计和优化具有重要意义。
3. 疲劳分析铝合金轮毂在使用过程中会受到循环载荷的作用，因此疲劳性能是评估其性能的重要指标。
通过有限元分析，我们可以得到轮毂的疲劳寿命和潜在的疲劳损伤区域，为轮毂的优化设计提供依据。
五、结论与展望通过有限元分析，我们深入研究了铝合金轮毂的力学性能和优化设计。
某法兰盘有限元分析报告
法兰盘有限元分析报告姓名：学号：学院：机械学院法兰盘有限元分析报告一，总述本报告依托于。
，针对一个法兰盘，运用Hypermesh9.0进行有限元分析前处理，并用软件自带的RADIOSS求解器进行求解分析确定法兰盘的设计尺寸。
二，研究背景某自卸车转向节设计：转向节的结构形式如下图所示：本报告针对的是上图标号为10转向节的法兰盘进行设计。
充分考虑到自卸车的工况，进行力学分析，得出此法兰盘的应力分布情况，进而确定此法兰盘的结构及尺寸（主要是法兰的厚度设计）。
具体做法是：首先通过UG建模，然后导入Hypermesh9.0进行画网格，并用RADIOSS 进行求解应力分布，获取完全满足材料的屈服极限及疲劳强度的结构。
最终结构及设计尺寸如下模型所示，分析证明这种结构完全满足了自卸车转向节的力学性能且材料经济性。
三，模型的建立1，UG建模法兰盘的厚度是本报告最主要的设计尺寸。
根据经验和同型号其他车型的设计尺寸，初取法兰盘厚度为30mm，在UG中建模如下图所示。
2，画网格将上述UG模型导入到Hypermesh9.0中进行有限元分析前处理，选用五面体和六面体实体网格，画网格后如下图所示3，设置材料参数定义材料属性：弹性模量E=2.1×105 Mpa，泊松比μ=0.3，设置对话框如下图所示4，施加载荷与约束根据法兰盘的受力情况：受到周向力矩，将其装化成沿周向的切向力，故在8个安装孔中心处施加8个大小相等的周向力153KN；在安装面φ400mm上被压紧，没有位移，故在φ400mm上添加约束。
加载后如下图所示：三，计算结果使用RADIOSS求解器求解法兰盘的应力与应变云图如下图所示：应变云图应力云图附，计算结果运行时间四，计算结果分析根据计算结果对比厚度为30mm ，25mm ，20mm 三种情况的应力与应变分布情况，综合考虑力学性能和经济性，选择厚度尺寸为25mm 。
根据上表可知，厚度为25mm 时，最大变形量为0.05mm ，最大应力为98.47MPa 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械有限元分析范文
机械有限元分析（Mechanical Finite Element Analysis，简称FEA）是一种利用计算机模拟装配体或产品在受力作用下的力学行为的方法。
它
通过将装配体或产品分解为较小的有限元单元，并根据物理模型、材料特
性和边界条件等参数对每个单元进行数值计算，最终得出装配体或产品的
应力、变形、振动等力学性能指标。
FEA在机械工程领域广泛应用，可以
用于设计优化、结构分析、材料研究等方面。
前处理是指将设计的装配体或产品进行几何建模，并确定边界条件
（如约束、载荷和材料特性）等。
在这一步骤中，可以使用计算机辅助设
计（CAD）软件进行三维建模，并将模型导入有限元分析软件中。
通过对
装配体或产品进行适当的网格划分，将其分解为有限元单元，为求解过程
做好准备。
求解是指根据物理方程、材料本构关系和边界条件等，采用数值方法
对有限元单元进行计算。
在这一步骤中，可以使用有限元分析软件对每个
单元进行弹性或非线性分析，并确定装配体或产品在受力作用下的应力、
变形、振动等性能。
求解过程中，可以利用数值方法（如迭代法、增量法）对线性或非线性方程进行求解，得出装配体或产品在不同工况下的响应。
后处理是指对求解结果进行分析和评估，并从中提取所需的重要工程
参数。
在这一步骤中，可以使用有限元分析软件对装配体或产品的应力分布、变形状态等进行可视化显示。
通过分析这些结果，可以对设计进行评
估和修改，并对装配体或产品的结构安全性、性能可靠性等进行预测和分析。
机械有限元分析的优点在于可以对装配体或产品进行全面、详细的力学分析，不仅可以预测其应力、变形等性能，还可以了解其疲劳寿命、振动特性等。
与传统的实验方法相比，FEA具有时间、成本和资源方面的优势。
同时，FEA还具有较高的精度和可靠性，可以提供定量的工程数据和结果。
然而，机械有限元分析也存在一些局限性。
首先，其准确性和可靠性受到模型和参数设置的影响，需要在几何建模、网格划分和材料特性等方面进行合理的假设和估计。
此外，当装配体或产品存在大变形、非线性和动态特性时，FEA的求解过程可能较为复杂和耗时。
对于大型装配体或产品，由于计算资源和计算时间的限制，需要进行适当的简化和近似处理。
综上所述，机械有限元分析是一种重要的工程设计和分析方法，可以对装配体或产品的力学性能进行预测和分析。
通过FEA，可以优化设计、减少试验次数，并提高装配体或产品的结构安全性和性能可靠性。
随着计算机技术的不断发展，FEA在机械工程领域的应用范围将更加广泛，并对工程设计和制造技术带来深远的影响。
