模块化多电平换流器的均压优化控制仿真研究
（096）清华大学-模块化多电平变换器三种调制策略及电压平衡控制仿真与对比研究
模块化多电平变换器三种调制策略及电压平衡控制仿真与对比研究武晓堃1 王奎1 万磊1, 2李永东1, 3（1. 清华大学电机系电力系统国家重点实验室北京1000842. 中国电力科学研究院北京1001923. 新疆大学电气学院新疆乌鲁木齐830046）摘要模块化多电平变换器（Modular Multilevel Converter, MMC）作为一种新型的多电平拓扑，因为适用于电压源换流型直流输电场合而得到了广泛研究。
本文介绍了MMC的拓扑结构和工作原理，并对常用于MMC拓扑的载波移相、最近电平逼近和载波层叠调制策略以及相应的电容电压平衡算法进行了分析，并在PSCAD/EMTDC下搭建了31电平的MMC仿真模型，分别实现了三种调制策略及其电容电压平衡算法，比较了不同调制策略在电压谐波、电容电压平衡、开关频率等方面的表现，并给出了不同调制策略的特点。
关键词：模块化多电平变换器；载波层叠调制；最近电平逼近调制；载波移相调制；悬浮电容；电压平衡控制1背景介绍相比于传统的交流输电系统，直流输电系统在远距离大容量输电方面具有巨大的优势，尤其是在离岸风电场等海底电缆输电场合，直流输电可以克服电容效应而被人们愈发重视[1, 2]。
传统的VSC-HVDC直流输电系统采用的换流技术主要以两电平和三电平为主。
该拓扑主要问题是电压等级受器件耐压限制，所能达到的电压等级不高，谐波较大。
其中ABB公司的IGBT串联两电平拓扑，虽然提高了电压等级，但是存在着串联模块均压以及同时触发等问题。
2002年，由德国学者提出了一种新型的多电平拓扑[3, 4]，即模块化多电平变换器MMC（modular multilevel converter），该结构高度模块化，通过模块级联就可以实现电压等级的提升[5-7]。
西门子公司将该拓扑转化为了专利和产品应用于直流输电等场合，其中美国的Transbay工程，每相子模块级联数为200，输送功率可以达到400MW[5]。

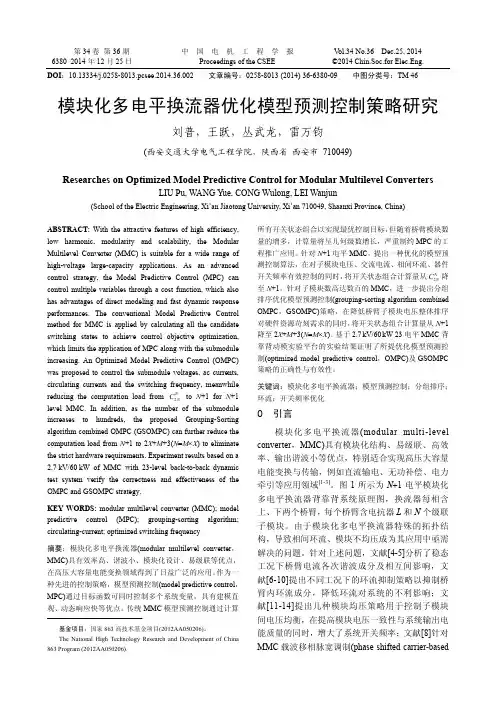

模块化多电平换流器优化模型预测控制策略研究
模块化多电平换流器优化模型预测控制策略研究
刘普，王跃，丛武龙，雷万钧
(西安交通大学电气工程学院，陕西省 西安市 710049)
Researches on Optimized Model Predictive Control for Modular Multilevel Converters
LIU Pu, WANG Yue, CONG Wulong, LEI Wanjun
(School of the Electric Engineering, Xi’an Jiaotong University, Xi’an 710049, Shaanxi Province, China)
ABSTRACT: With the attractive features of high efficiency, low harmonic, modularity and scalability, the Modular Multilevel Converter (MMC) is suitable for a wide range of high-voltage large-capacity applications. As an advanced control strategy, the Model Predictive Control (MPC) can control multiple variables through a cost function, which also has advantages of direct modeling and fast dynamic response performances. The conventional Model Predictive Control method for MMC is applied by calculating all the candidate switching states to achieve control objective optimization, which limits the application of MPC along with the submodule increasing. An Optimized Model Predictive Control (OMPC) was proposed to control the submodule voltages, ac currents, circulating currents and the switching frequency, meanwhile reducing the computation load from C2NN to N+1 for N+1 level MMC. In addition, as the number of the submodule increases to hundreds, the proposed Grouping-Sorting algorithm combined OMPC (GSOMPC) can further reduce the computation load from N+1 to 2X+M+3(N=M×X) to eliminate the strict hardware requirements. Experiment results based on a 2.7 kV/60 kW of MMC with 23-level back-to-back dynamic test system verify the correctness and effectiveness of the OMPC and GSOMPC strategy.
基于FPGA的模块化多电平换流器实时仿真技术研究
基于FPGA的模块化多电平换流器实时仿真技术研究基于FPGA的模块化多电平换流器实时仿真技术研究摘要：本文研究了基于FPGA的模块化多电平换流器实时仿真技术。
多电平换流器由于其具有低谐波、高效率等特点，在电力传输领域受到越来越广泛的应用。
本文利用MATLAB/Simulink和Verilog HDL对多电平换流器进行建模，并采用FPGA实现电路调制算法。
对所搭建的平台进行了实时仿真，得出了多电平换流器的工作波形以及性能指标，验证了所研究的方案的可行性和可靠性。
关键词：FPGA；模块化多电平换流器；实时仿真；MATLAB/Simulink；Verilog HDL引言：多电平换流器是一种高性能、低谐波、可控的电力变换器，由于其具有较高的效率和较低的谐波，近几年来在电力传输领域得到了广泛的应用。
由于多电平换流器中电路调制算法的复杂性，其研究和仿真困难较大。
传统的纯软件仿真方法计算速度较慢，且可扩展性不强，难以满足实时仿真的需求。
因此，本文采用了基于FPGA的模块化多电平换流器实时仿真技术，通过利用硬件资源实现电路调制算法，实现了对多电平换流器的实时仿真。
本文首先介绍了多电平换流器的工作原理和调制算法，并对多电平换流器进行了建模。
接着，详细阐述了FPGA的基本原理和设计流程，利用Verilog HDL设计并实现了多电平换流器的电路调制算法。
最后，将所设计的系统在基于MATLAB/Simulink的平台上进行了实时仿真，并得出了多电平换流器的工作波形和性能指标，验证了模块化多电平换流器实时仿真技术的可行性和可靠性。
总结：本文研究了基于FPGA的模块化多电平换流器实时仿真技术，通过利用硬件资源实现电路调制算法，实现了对多电平换流器的实时仿真。
本文首先介绍了多电平换流器的工作原理和调制算法，并对多电平换流器进行了建模，然后设计并实现了多电平换流器的电路调制算法。
最后，对所搭建的平台进行了实时仿真，验证了所研究的方案的可行性和可靠性。
模块化多电平换流器平均值模型的建立与仿真(修改版)
本科毕业设计 (论文)题目：模块化多电平换流器平均值模型的建立与仿真学生姓名：学号：班级：专业：院（系）：指导教师：二零二零年五月十五日毕业设计(论文)原创性声明本人郑重声明：所呈交毕业论文，是本人在指导教师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用的内容外，本论文不包含任何其他人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
毕业设计(论文)作者签名：导师签名：日期：年月日日期：年月日毕业设计(论文)使用授权声明本人完全了解成都工业学院有关保留、使用论文的规定，即：学校有权保留论文并向国家主管部门或其指定机构送交论文的电子版和纸质版，有权将论文用于非赢利目的的少量复制并允许论文进入学校图书馆、院（系）资料室被查阅，有权将论文的内容编入有关数据库进行检索，可以采用复印、缩印或其他方法保存论文。
论文作者签名：导师签名：日期：年月日日期：年月日摘要柔性直流输电系统有着不再需要滤波器、可以向无源网络供电、能够改变电流方向、可以快速调节有功、无功功率的优点，已经开始大规模建设。
模块化多电平换流器因为其低运行损耗、输出波形质量高、可靠性高等优点，在柔性直流输电领域已经成为了首选的换流器拓扑，也是相关领域研究的大热门。
通过研究MMC的拓扑结构、MMC的工作原理来建立MMC的数学模型，然后对MMC的数学模型进行简化，得到MMC的平均值数学模型。
研究MMC的调制策略，选择适用于MMC平均值模型的调制策略，并且该调制策略要适用于选择的电容电压平衡策略和环流抑制策略。
对电容电压不平衡产生机理、相间环流产生机理进行分析，然后选择适用的电容电压平衡策略和环流抑制策略，并通过详细模型的仿真来验证选择的策略有效性。
最后，建立MMC平均值模型进行仿真分析，并通过与详细模型的输出电压、输出电流、a相电流波形进行比较，验证MMC平均值模型的有效性和其精度，通过Matlab中的函数调试出平均值模型和详细模型的运行时间，比较后得出加速比，验证其能否加速仿真。

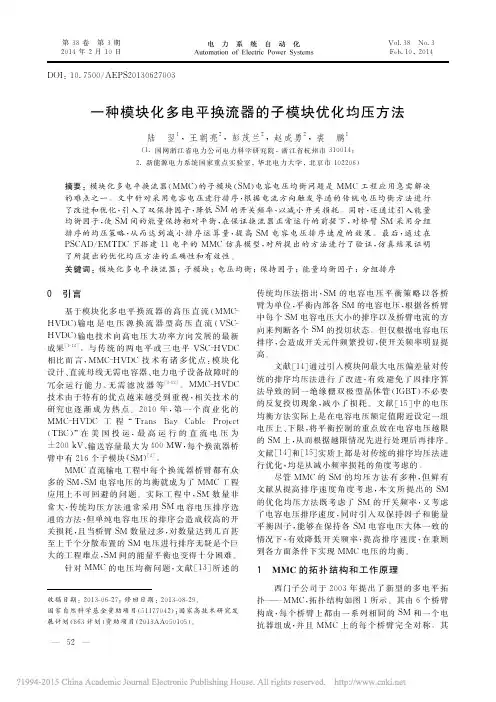

一种模块化多电平换流器的子模块优化均压方法_陆翌
