１工 程 概 况
该工程 为 甲级 写字楼 、属一类 高层建筑 ，建筑 面积约 ｉ ． ９ ６万 ｍ ｚ
建筑 高度约 １ Ｏ 该广场 由地下 ２层 、地上 ３ ｍ ５ ５层 组成 ，分南北两栋
理选择变 压器容 量和 台数，力求使 变压器 的实际负荷 接近 实际设计 负
荷 。并在 比较 经济 的负荷 率下 长期运 行 ，提 高变压 器技 术经 济效益 ， 减少变压 器能耗 。根据 负荷计算 ，本工程 ３ ０Ｖ用 电设备 总安装 容量 ８ 为 ２ ７ ０Ｋ ４ ８ Ｗ，计算 容量 为 １ １ ８Ｋ Ｗ。１ Ｋ ３６ Ｖ用 电设备 总安装容 量共 ０ ２６ Ｋ ｌ ０ Ｗ，计算容量 共 １ ４ Ｗ，共选用 了 １ ９４ ０台变 压器 。其 中北塔楼和
设备 设置谐波抑 制装置 ，当难 以预 测的谐波含 量和谐 波次数 时，预 留
谐波 抑制装置 的安装条 件 ，待工程 竣工运行后 根据具 体情况 有针对性 地 进行 谐 波治 理 ， 改善 电源 质 量 ，减 少谐 波 电流 损 耗 。
各 种类 型 负荷及 其特 点 和 时问 因素 ，并加 以分 析 、研 究 、计算 ，确 定 最佳 负荷 计算 方 案 ，确 定 变压 器投 入 的容量 、 台数 ，真 正做 到 高 层 建筑 计算 负荷 得 以充 分利用 ，降低大 厦和 电力 系统的投 资 、降低 运 行 费用 、节 约 电能。结合 本工 程 的实际情 况，其 电力负荷 分 为空调 、
工程 实 录
Ｇｏｎ ｅ ｇ Ｓ １ ｇ Ｃｈ ｎ ｈ！ ｕ ．
建 筑 与 发 展
ＪａｎＺｈｕＹ ｏＺｈ ｌ ｕＦ ａｎ ・１ ２１・
高层建筑供配电设计(全文)
高层建筑供配电设计(全文)【第一章】引言1.1 文档背景和目的本文档旨在对高层建筑供配电设计进行全面阐述和规范，以确保高层建筑供配电系统的可靠性和安全性，并满足相关法律法规的要求。
1.2 文档范围本文档适用于所有高层建筑的供配电设计，包括建筑主体的供电和配电系统设计。
【第二章】设计原则2.1 可靠性供配电系统应具备高可靠性，能够在异常情况下保证正常供电，并能够快速恢复供电。
2.2 安全性供配电系统应具备一定的安全保护措施，包括过载保护、漏电保护等，以确保人员和设备的安全。
2.3 经济性供配电系统的设计应在满足可靠性和安全性的前提下，尽可能节约用电成本。
【第三章】供配电系统分类3.1 主配电系统主配电系统负责将总配电室的电力输送到各个楼层的配电室，通过主配电柜实现对电力的分配。
3.2 楼层配电系统楼层配电系统负责将主配电室传输过来的电力供给各个楼层的电器设备，通常通过楼层配电柜进行分配。
【第四章】主要设备4.1 变压器变压器将主电源的电压调整到适合楼层配电的电压。
4.2 开关柜开关柜用于控制供配电系统的电流和电压。
4.3 接触器接触器用于实现电路的开关和切换。
【第五章】法律名词及注释5.1《建筑法》指中华人民共和国颁布的关于建筑行业的法律法规。
5.2《电力设施安全条例》指中华人民共和国能源行业的相关法律法规，主要用于保障供配电系统的安全运行。
【附件】本文档所涉及的附件包括供配电系统的原理图、设备清单等。
【文档结束】-----【第一章】引言1.1 文档背景和目的本文档旨在对高层建筑供配电设计进行详细规划和说明，以确保高层建筑供配电系统的可靠性和安全性，并满足相关法律法规的要求。
1.2 文档范围本文档适用于高层建筑的供配电系统设计和建设，包括供电线路的布设、配电设备的选择和敷设等。
【第二章】设计原则2.1 可靠性供配电系统应具备高可靠性，能够在任何情况下保证正常供电，并能够快速恢复供电。
2.2 安全性供配电系统应具备一定的安全保护措施，包括过载保护、漏电保护等，以确保人员和设备的安全。
高层住宅施工临时用电方案
高层住宅施工临时用电方案一、工程概述本高层住宅项目位于具体地点，总建筑面积为具体面积，建筑高度为具体高度。
为确保施工过程中的用电安全和正常供应，特制定本临时用电方案。
二、编制依据1、《施工现场临时用电安全技术规范》（JGJ 46-2005）2、《建筑施工安全检查标准》（JGJ 59-2011）3、本工程施工图纸及相关施工组织设计三、现场用电设备统计根据施工进度和现场实际情况，预计本工程施工期间主要用电设备如下：1、塔吊数量台，功率为具体功率kW。
2、施工电梯数量台，功率为具体功率kW。
3、电焊机数量台，功率为具体功率kW。
4、钢筋加工机械（包括切断机、弯曲机、调直机等），总功率为具体功率kW。
5、木工加工机械（包括电锯、电刨等），总功率为具体功率kW。
6、振捣棒数量台，功率为具体功率kW。
7、照明设备（包括室内外照明），总功率为具体功率kW。
四、用电负荷计算1、塔吊：Pe1 ＝具体功率kW，Kx1 ＝ 03，cosφ1 ＝ 07，tgφ1 ＝102Pjs1 ＝ Kx1 × Pe1 ＝ 03 ×具体功率＝计算结果kWQjs1 ＝Pjs1 × tgφ1 ＝计算结果kvar2、施工电梯：Pe2 ＝具体功率kW，Kx2 ＝ 03，cosφ2 ＝ 07，tgφ2 ＝ 102Pjs2 ＝ Kx2 × Pe2 ＝ 03 ×具体功率＝计算结果kWQjs2 ＝Pjs2 × tgφ2 ＝计算结果kvar3、电焊机：Pe3 ＝具体功率kW，Kx3 ＝ 035，cosφ3 ＝ 045，tgφ3 ＝ 198Pjs3 ＝ Kx3 × Pe3 ＝ 035 ×具体功率＝计算结果kWQjs3 ＝ Pjs3 ×tgφ3 ＝计算结果kvar4、钢筋加工机械：Pe4 ＝具体功率kW，Kx4 ＝ 03，cosφ4 ＝ 07，tgφ4 ＝ 102Pjs4 ＝ Kx4 × Pe4 ＝ 03 ×具体功率＝计算结果kWQjs4 ＝Pjs4 × tgφ4 ＝计算结果kvar5、木工加工机械：Pe5 ＝具体功率kW，Kx5 ＝ 03，cosφ5 ＝ 07，tgφ5 ＝ 102Pjs5 ＝ Kx5 × Pe5 ＝ 03 ×具体功率＝计算结果kWQjs5 ＝Pjs5 × tgφ5 ＝计算结果kvar6、振捣棒：Pe6 ＝具体功率kW，Kx6 ＝ 07，cosφ6 ＝ 07，tgφ6＝ 102Pjs6 ＝ Kx6 × Pe6 ＝ 07 ×具体功率＝计算结果kWQjs6 ＝Pjs6 × tgφ6 ＝计算结果kvar7、照明设备：Pe7 ＝具体功率kW，Kx7 ＝ 1，cosφ7 ＝ 1，tgφ7＝ 0Pjs7 ＝ Kx7 × Pe7 ＝ 1 ×具体功率＝计算结果kWQjs7 ＝Pjs7 × tgφ7 ＝ 0 kvar总计算负荷：Pjs ＝（Pjs1 ＋ Pjs2 ＋… ＋ Pjs7）＝总计算有功功率kWQjs ＝（Qjs1 ＋ Qjs2 ＋… ＋ Qjs7）＝总计算无功功率kvarSjs ＝√（Pjs²＋ Qjs²）＝总计算视在功率kVA五、变压器选择根据计算负荷，选用具体容量kVA 的变压器能够满足施工用电需求。

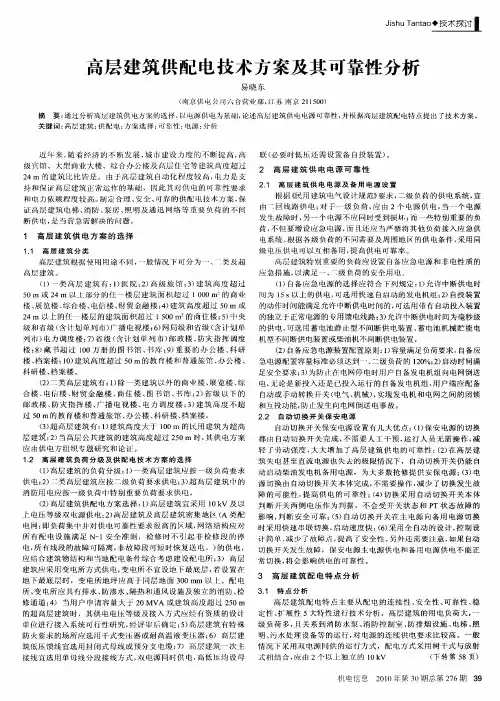

高层建筑供配电技术方案及其可靠性分析
