《投影法和视图》教案
《投影与视图》教案
（三） 、精讲点拨 典题 1、右上图是由几个相同的小正方体搭成的几何体的三视图， 则搭成这个几何体的小 正方体的个数是 A．5 B．6 C．7 D．8
主视图
左视图
俯视图
变式拓展：如图是由大小相同的小正方体组成 的简单几何体的主视图和左视图那么组成 这个几何体的小正方体的个数最多为______________ 主视图 左视图 典题 2、长方体的主视图与俯视图如图所示，则这个长方体的体积是（ A．52 B．32 C．24 D．9
9.如图，一个空间几何体的主视图和左视图都是边长为 1 的正三角形，俯视图是一个圆，那 么这个几何体的侧面积是 ．
（五）、布置作业：
1、如图是一个几何体的三视图．
（1）写出这个几何体的名称； （2）根据所示数据计算这个几何体的表面积； （3）如果一只蚂蚁要从这个几何体中的点 B 出发，沿表面爬到 AC 的中点 D，请你求出这个 线路的最短路程． 2、画出如图所示立体图形的三视图
A A．逐渐变短 B．逐渐变长 C．先变短后变长 D．先变长后变短 （
B
2.如图，水平放置的下列几何体，主视图不是长方形的是
）
3.如图①放置的一个水管三叉接头，若其正视图如图②，则其俯视图是（
）
4.如图，是有几个相同的小正方体搭成的几何体的三种图， 则搭成这个几何体的小正方体 的个数是 （ ）A. 3 个 B. 4 个 C. 5 个 D. 6 个
七、教师个人介绍 省份： 山东省 学校： 青州市王坟初级中学 姓名：李家宝 职称： 中学一级教师 电话： 电子邮件：wfczljb@ 通讯地址：山东省青州市王坟初级中学 个人介绍: 李家宝，男，出生于 1979 年 1 月，中共党员，中学一级教师。1998 年 7 月毕业 于山东省益都师范学校，2005 年 12 月自学本科毕业。现任学校教导主任，同时担任初三 数学、政治两科的教学工作，分管八级部工作。曾先后被评为青州市优秀共青团员、青州市 教坛新秀、青州市优秀教育工作252d380eb6e0c.html 2、李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能的是 （ ）
第五章投影与视图单元(教案)
另外，小组讨论环节非常活跃，学生们能够积极思考并参与讨论。但在分享成果时，我发现有些小组的表达不够清晰，这可能是因为他们在讨论过程中的逻辑梳理不够。我打算在下次的小组活动中，提前给出一些指导性的问题，帮助他们更好地组织和表达自己的观点。
2.教学难点
-空间想象能力的培养，特别是对于复杂的几何体，如何从不同的角度进行观察和想象。
-投影变换的理解，包括如何将三维空间中的物体转换成二维平面上的视图。
-视图的精细绘制和尺寸标注，如何确保视图的准确性和清晰度。
-对透视图的理解，以及如何将透视图与实际物体对应起来。
-计算机辅助设计软件的使用，如何将传统视图绘制方法与现代化工具相结合。
第五章投影与视图单元（教案）
一、教学内容
第五章投影与视图
1.投影的基本概念与分类
-中心投影
-平行投影
-斜投影
2.三视图的形成及其特性
-主视图
-俯视图
-左视图
-等轴测图
3.视图绘制方法与步骤
-确定投影方向
-绘制主视图
-绘制俯视图Leabharlann 左视图-标注尺寸和细节4.空间几何体的视图识别与应用
-立方体
-球体
-圆柱体
3.重点难点解析：在讲授过程中，我会特别强调平行投影和中心投影这两个重点。对于难点部分，如透视图的理解，我会通过实例和比较来帮助大家理解。
（三）实践活动（用时10分钟）
1.分组讨论：学生们将分成若干小组，每组讨论一个与视图相关的实际问题，如如何从给定的视图重建三维模型。

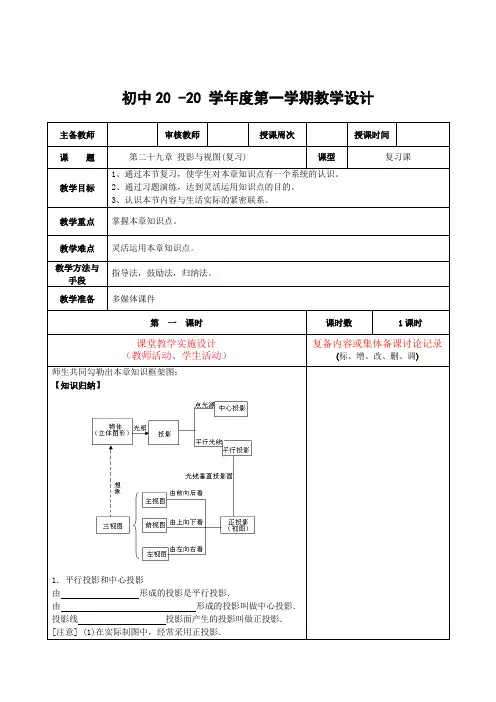

数学九年级下册《投影与视图-复习课》教案
初中20 -20 学年度第一学期教学设计主备教师审核教师授课周次授课时间课题第二十九章投影与视图(复习) 课型复习课教学目标1、通过本节复习，使学生对本章知识点有一个系统的认识。
2、通过习题演练，达到灵活运用知识点的目的。
3、认识本节内容与生活实际的紧密联系。
教学重点掌握本章知识点。
教学难点灵活运用本章知识点。
教学方法与手段指导法，鼓励法，归纳法。
教学准备多媒体课件第一课时课时数1课时课堂教学实施设计（教师活动、学生活动）复备内容或集体备课讨论记录(标、增、改、删、调)师生共同勾勒出本章知识框架图：【知识归纳】1．平行投影和中心投影由形成的投影是平行投影．由形成的投影叫做中心投影．投影线投影面产生的投影叫做正投影．[注意] (1)在实际制图中，经常采用正投影．(2)当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同．(3)阳光下同一时刻不同物体及影长与光线构成的三角形相似．2．视图三视图是、、的统称．三视图位置有规定，主视图要在，它的下方应是，坐落在右边．三视图的对应规律主视图和俯视图；主视图和左视图；左视图和俯视图.【当堂检测】1、李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是（ D ）2、学校里旗杆的影子整个白天的变化情况是（ B ）A、不变B、先变短后变长C、一直在变短D、一直在变长3、晚上，人在马路上走过一盏灯的过程，其影子的长度变化情况是（B ）A、先变短后变长B、先变长后变短C、逐渐变短D、逐渐变长4、如图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是（ D ）A、5B、6C、7D、8四题图五题图【巩固提高】5.由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值． (答案：x=1或x=2，y=3)6．由几个小立方体叠成的几何体的主视图和左视图如图，求组成几何体的小立方体个数的最大值与最小值．(答案：12个，7个) 【课后小结】这节课你有什么收获。
投影法和视图
上
左
右
下
后
左
右
前
上
后
前
下 长对正 高平齐 宽相等
机械制图
教学反思
优 利用网络学习平台和多种媒体资源
创设情境 激发学生学习兴趣 小组竞赛 营造学习氛围
思如何更有效地
让空间想象能力稍弱的学生 轻松掌握 较抽象的概念 ？
机械制图
机械制图
2014年全国中等职业学校“创新杯”机械专业说课大赛
2014年全国中等职业学校“创新杯”机械专业说课大赛
投影法和视图
机械制图
蒙城县职教中心 2014级机电专业10班
机械制图
学情分析 教材分析
教学目标
教法学法
教学设计
教学反思 板书设计
03
05
05
07
10
22
23 Page
机械制图
教材分析
《机械制图》
柳燕君 应龙泉 潘陆桃 主编
高等教育出版社
第二章 投影基础 第一节 投影法和视图
任务三 找出三面投影体系规律
理解概念 ：
主视图 俯视图 左视图
得出结论 ：
长对正 高平齐 宽相等
机械制图
任务四 掌握三视图的基本作图方法
小组作图方法总结
师生共同绘制模型
优秀成果展示
机械制图
板书设计
投影法和视图
一 三面正投影图的形成 1、三面投影体系 2、形体在三面投影体系中的投影
二 三面正投影图的展开 三 三面正投影图的投影规律
谢谢指导
机械制图
机械制图
学情分析
善 于 操 作
乐 于 实 践
投影法和视图
备注：在实际绘制三视图时，表示三个投影面的边框和投影轴均不必绘出。各视图间的位置一般是固定不变的，也不写视图的名称。（结合模型详细分析）
二、三视的正下方，左视图在主视图的正右方。
课题
投影法和视图
教学方法
要求学生思考：要形成投影，需要具有哪些要素。
【教学准备】师生问好，准备上课
【新课导入】
人们在长期的生产实践中，创造了用物体的投影来表达物体形状的方法。由于物体的形状不同，表达目的不同，因此，所采用的投影方法也不同。这节课就来学习一下（投影法和视图）
【板书】投影法和视图
1、投影法
俯视图能反映出物体的长度和宽度。
【课堂小结】三视图的形成及其对应关系
【练习项目】三视图的对应关系
让学生动手剪纸，做三个相互垂直的三个投影面
通过多媒体以及动手做的纸进行展示三视图的形成，加强学生对三视图的理解。
投影法分类
（1）中心投影法
所有的投射线都从一点(即投射中心)出发，投影法，如上图2—1所示。灯光照射三角板，在地面上就会出在投影面上得出物体轮廓图形的
方法称为中心中心投影法。具有较强的立体感，适用于绘制建筑物的透视图。但是，由于作图复杂，度量性差，因此，在机械图样很少采用。
（2）平行投影法
如果投射中心在无穷远处，这时所有的投射线相互平行,这种投影法称为平行投影法。
根据投射线与投影面之间的夹角，平行投影法又可以分为斜投影法和正投影法两类。正投影能完整、真实地表达物体的形状和大小，度量性好，作图简便，是本课程学习的主要内容。在以后各章节中，如无特殊说明，投影均指正投影。
通过多媒体展示投影的概念，加强学生对概念的理解。
初中投影视图教案
初中投影视图教案教学目标：1. 知识与技能：- 了解投影、投影面、平行投影和中心投影的概念；- 区分平行投影和中心投影；- 学会从不同角度观察物体，并画出其投影。
2. 过程与方法：- 通过实际操作和观察，培养学生的空间想象能力和抽象思维能力； - 学会利用投影来描述和理解现实世界中的物体。
3. 情感态度与价值观：- 培养学生对数学的兴趣和好奇心；- 培养学生勇于探索和合作的科学精神。
教学重点：- 投影的概念和性质；- 平行投影和中心投影的特点；- 利用投影描述和理解物体。
教学难点：- 投影的分类和理解；- 利用投影进行物体描述的方法。
教具准备：- 投影仪；- 透明塑料尺；- 硬纸板；- 实物模型。
教学过程：一、导入（5分钟）1. 利用投影仪展示一些日常生活中的投影现象，如太阳光下的影子、电影院里的投影等，引导学生关注投影的存在。
2. 提问：什么是投影？投影有哪些种类？二、新课讲解（15分钟）1. 讲解投影的概念：投影是指在光线的作用下，物体在平面上的影子。
2. 讲解投影面的概念：投影面是指投影所在的平面。
3. 讲解平行投影和中心投影的概念：- 平行投影：光线平行，物体在投影面上的影子也是平行的；- 中心投影：光线从一个点（称为投影中心）发出，物体在投影面上的影子是从中心向外发散的。
4. 讲解正投影的概念：正投影是指投影线垂直于投影面的投影。
三、实例讲解（15分钟）1. 利用透明塑料尺和硬纸板，让学生自己尝试进行投影实验，观察和记录不同角度下的投影；2. 利用实物模型，让学生观察和描述其投影特点。
四、课堂练习（10分钟）1. 让学生自己找一个物体，尝试画出其在不同角度下的投影；2. 让学生尝试解释现实生活中的投影现象。
五、总结与反思（5分钟）1. 回顾本节课所学的内容，让学生总结投影的概念和性质；2. 让学生反思自己在实验和练习中的发现，以及如何利用投影描述和理解物体。
教学评价：1. 课后作业：让学生画出自己在不同角度下的投影，并写一篇小论文，描述和解释投影在现实生活中的应用；2. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习效果。
第29章 投影与视图全章教案
第二十九章投影与视图29.1投影（1）学习目标1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念；2、了角平行投影和中心投影的区别。
3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
学习重点理解平行投影和中心投影的特征；学习难点在投影面上画出平面图形的平行投影或中心投影。
教学互动设计备注（一）创设情境你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。
皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。
（二）你知道吗北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．问题：那什么是投影呢？出示投影让学生感受在日常生活中的一些投影现象。
一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.（三）问题探究（在课前布置，以数学学习小组为单位）探究平行投影和中心投影和性质和区别1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。
2、不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？（四）应用新知：（1）地面上直立一根标杆AB如图，杆长为2cm。
《投影与视图》《小结》教案
《投影与视图》教案教学目标：【知识与技能】掌握本章的重要知识，能灵活解决视图的相关问题.【过程与方法】通过梳理本章知识，回顾解决问题中所涉及的数学思想，转化思想的过程，加深对本章知识的理解.【情感态度】在运用本章知识解决问题的过程中，进一步培养学生空间主体思维，激发学习兴趣. 【教学重点】回顾本章知识点，构建知识体系.【教学难点】运用三视图的知识解决实际问题.教学过程：一、知识框图，整体把握二、释疑解惑，加深理解1.在平行投影中，如果三视图与投影面互相垂直，称为“正投影”，当物体面平行于投影面时，这个面的正投影不改变这个面的形状和大小，三视图是根据这个原理来反映物体的形状的.2.有关三视图计算问题的“三步法”三、典例精析，复习新知例1 如图，小亮在广场上乘凉，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立的广场上的灯杆，点P 表示照明灯.(1)请你在图中画出小亮在照明灯(P)照射下的影子.(2)如果灯杆高PO=12m ，小亮的身高AB=1.6m ，小亮与灯杆的距离BO=13m ，请求出小亮影子的长度.【分析】灯P 、点A 与影子的端点在同一直线上.解:(1)如图，线段BC 是小亮在照明灯(P)照射下的影子.(2)在△ABC 和△CPO 中，∵∠C=∠C ，∠ABC=∠POC=90°，∴△CAB ∽△CPO. ∴AB CB PO CO =. ∴AB BC PO BO BC =+.∴BC=2m.∴小亮的影子的长度为2m.例2 如图是一个几何体的三视图.(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的全面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这条路线的最短路程.【规范解答】(1)圆锥；(2)全面积S=S扇形+S圆=πrl+πr2=12π+4π=16π(平方厘米）.(3)如图将圆锥侧面展开，线段BD为所求的最短路程，由条件得，∠BAB′=120°，C为弧BB′的中点，所以厘米.四、复习训练，巩固提高1.如图是某几何体的三视图，该几何体是（）A.圆锥B.圆柱C.正三棱柱D.正三棱锥2.下列几何体的主视图既是中心对称图形又是轴对称图形的是（）3.将两个长方体如图所示放置，则所构成的几何体的左视图可能是（）4.（山东东营中考）如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的左视图是（）5.如图所示，△ABC是一个圆锥的左视图，其中AB=AC=5，BC=8，则这个圆锥的全面积是_______.第5题图第6题图6.一个长方体木块的正中央位置搁着一个乒乓球，已知它的主视图与俯视图如图所示，请补画出它的左视图.7.如图所示，测得电线杆AB落在斜坡CD上的影长CE=4m，又测得平地上的影子BC=10m，坡度为30°，同一时刻垂直于地面的1m长的竹竿影长为2m，请计算此电线杆的高度（结果保留根号）.【教学说明】学生自主完成，教师巡视，引导分析.【答案】1.C 2.D 3.C 4.B 5.36π6.如图所示.五、师生互动，课堂小结本堂课你能完整地回顾本章所学的三视图的知识吗？你能画简单物体的三视图吗？你能由三视图想象出简单物体吗？你还有哪些疑惑？课堂作业1.教材P115~P116第3、4、5题.2.完成同步练习册中本课时的练习.教学反思：本节通过学习归纳本章内容，主要是投影.直棱柱、圆锥的侧面展开图及三视图等知识点，让学生对本章知识有进一步掌握，重点的是三视图的画法及反过来应用.。
九年级数学下册投影与视图全章教案新人教版
新人教版九年级数学下册《投影与视图》全章教案第一节：投影的概念与分类教学目标：1. 了解投影的概念，掌握投影的分类。
2. 能够运用投影的知识解决实际问题。
教学重点：投影的概念，投影的分类。
教学难点：投影的应用。
教学过程：1. 导入：通过展示图片，引导学生思考投影的概念。
2. 新课：介绍投影的分类，讲解不同类型的投影特点。
3. 练习：让学生运用投影的知识解决实际问题。
课后作业：1. 复习投影的概念与分类。
2. 运用投影的知识解决实际问题。
第二节：视图的概念与分类教学目标：1. 了解视图的概念，掌握视图的分类。
2. 能够运用视图的知识解决实际问题。
教学重点：视图的概念，视图的分类。
教学难点：视图的应用。
教学过程：1. 导入：通过展示图片，引导学生思考视图的概念。
2. 新课：介绍视图的分类，讲解不同类型的视图特点。
3. 练习：让学生运用视图的知识解决实际问题。
课后作业：1. 复习视图的概念与分类。
2. 运用视图的知识解决实际问题。
第三节：三视图教学目标：1. 了解三视图的概念，掌握三视图的画法。
2. 能够运用三视图的知识解决实际问题。
教学重点：三视图的概念，三视图的画法。
教学难点：三视图的应用。
教学过程：1. 导入：通过展示图片，引导学生思考三视图的概念。
2. 新课：介绍三视图的画法，讲解不同类型的三视图特点。
3. 练习：让学生运用三视图的知识解决实际问题。
课后作业：1. 复习三视图的概念与画法。
2. 运用三视图的知识解决实际问题。
第四节：投影与视图的应用教学目标：1. 了解投影与视图在实际中的应用，掌握投影与视图的转换方法。
2. 能够运用投影与视图的知识解决实际问题。
教学重点：投影与视图的应用，投影与视图的转换方法。
教学难点：投影与视图在实际问题中的应用。
教学过程：1. 导入：通过展示图片，引导学生思考投影与视图在实际中的应用。
2. 新课：介绍投影与视图的转换方法，讲解不同类型的投影与视图应用。
3. 练习：让学生运用投影与视图的知识解决实际问题。
人教版九年级数学下册《第二十九章投影与视图》教案
人教版九年级数学下册《第二十九章投影与视图》教案一. 教材分析《人教版九年级数学下册》第二十九章《投影与视图》是学生在学习了平面几何、立体几何的基础上，进一步研究三视图、投影等知识。
这一章节的内容既巩固了学生以前所学的几何知识，又为后续的立体几何学习打下基础。
本章主要包括以下几个知识点：1.投影的概念和分类2.正投影和斜投影3.视图的概念和分类4.一视图、二视图、三视图的画法5.几何体的三视图二. 学情分析学生在学习本章内容前，已经掌握了平面几何的基本知识，对几何图形的认知有一定的基础。
但投影与视图的概念对于他们来说比较抽象，需要通过具体的实例和实践活动来理解和掌握。
另外，学生对于空间想象能力的培养还不够，需要在教学过程中加强训练。
三. 教学目标1.让学生理解投影的概念，掌握正投影和斜投影的性质。
2.让学生掌握视图的分类，学会画一视图、二视图、三视图。
3.培养学生空间想象能力，提高他们解决实际问题的能力。
四. 教学重难点1.投影的概念和分类2.正投影和斜投影的性质3.视图的画法4.空间想象能力的培养五. 教学方法1.采用直观演示法，通过实物和模型展示投影与视图的概念和性质。
2.采用实践操作法，让学生动手画一视图、二视图、三视图，培养空间想象能力。
3.采用问题驱动法，引导学生思考和探讨，提高他们解决问题的能力。
六. 教学准备1.准备投影仪、实物、模型等教学道具。
2.准备相关的练习题和测试题。
3.准备黑板和粉笔。
七. 教学过程1. 导入（5分钟）教师通过展示实物和模型，引导学生观察和思考，让学生初步认识投影和视图的概念。
2. 呈现（10分钟）教师通过投影仪展示PPT，详细讲解投影的分类、正投影和斜投影的性质，以及视图的分类和画法。
3. 操练（10分钟）学生分组进行实践活动，每组选择一个几何体，分别画出它的三视图。
教师巡回指导，解答学生疑问。
4. 巩固（10分钟）教师出示一些练习题，让学生独立完成，检查他们对于投影与视图知识的掌握程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《餐饮部的地位与作用》
四、教学策略选择与设计
在本节的教学中，将采用“主导—主体（分享—互助提升）”的设计模式，引导学生进行自主探究、知识建构和能力拓展。
总体教学流程为：“情境导入——知识建构——合作探究——总结提升——能力拓展”。
1.通过日常生活现象进行情境导入，使学生联系生活实际，激发学生对本节内容产生强烈的求知欲望。
2.利用点光源和平行光源、投影仪、立体模型等教具演示中心投影、平行投影下物体形状、大小变化，使学生深刻体会各投影类型的特点。
3.结合生活中的立体模型及自建三面投影体系阐述三视图的构建过程，师生共同总结三视图的关系及投影规律。
4.学生根据三视图之间的关系及投影规律，应用制图的基本知识和技能分组讨论探究三视图的绘制。
5.学生展示绘制的三视图，师生共同总结三视图的投影规律。
识读三视图练习，体验三视图在技术交流中的作用并拓展学生应用能力。
五、教学重点及难点
1.教学重点
（1）投影法和正投影法的基本特性；
（2）三视图的形成。
2.教学难点
（1）正投影法的基本特性和三视图的形成。
六、教学过程
教学环节及
时间安排
教师活动学生活动设计意图
1情境导入（5min）
提出问题：下列这些生活现象是如
何发生的，需要具备哪些要素？
通过课本知识
结合生活实际，互相
交流讨论并作答。
引导学生结
合生活实际，积极
思考踊跃回答。
并
导入投影的概念，
为本节内容的开
展做准备。
2知识构建（30min）1.投影法概述
通过情境导入引申出工程图样中的
投影法是指投射线通过物体，向选定的
面投射，并在该面上得到图形的方法。
1.思考并回答
问题。
从观察日常
生活及自然现象
的经验出发，让学
生轻松熟悉投影
法的概念。
2.投影法分类
（1）投影法分类
结合日常生活演示不同光源、不同
角度下物体投影形状、大小的变化，引
出投影线、投影面、斜投影、正投影等
概念。
引导学生总结各投影法的特点。
（2）正投影特性
提出问题：如果用正投影的方式对
物体进行单一平面的投影，所得到的物
体有什么特征呢？
利用实物和投影仪演示正投影的基
本特性，引导学生进行总结。
a.真实性：物体上与投影平面平行
的平面投影反映其实形，线段则反映其
实长。
b.积聚性：物体上与投影面垂直的
平面，其投影成为直线，垂直线段则成
为一点。
c.收缩性：物体上倾斜于投影面的
平面，其投影成为缩小的类似形，倾斜
线段的投影则比实长短。
认真观察老师
演示过程，理解并记
忆投影法的分类、各
投影法的优缺点及
正投影特性。
利用实例演
示的方法，让学生
自主建构投影法
的分类及各类投
影特点的知识联
系。
使学生对知识
的接受轻松自然
而印象深刻。
3.总结提升（5min ）
让学生观看课件上的动画，学生分组讨论，总结本节课的主要知识点，老师最后做补充和修正。
分组积极讨论，回忆课堂所学知识，并积极互动。
在学生已掌握三视图绘制的基础上总结三视
图作图的规则和一般性规律，促进学生知识的提升和内化，培养学生 细致严谨的态度和规范作图能力。
4.能力拓展（5min ）
针对本节内容的知识点，安排相应的练习，主要是以学生动手为主，帮助学生轻松掌握知识。
学生总结、吸收、消化所学知识并重新利用。
锻炼学生的实践能力和知识
应用能力。
八、板书设计
概述 投影法分类 三视图的形成
投影法及三视图的形成
机械制图
投影法和视图
授课人：王倩。
