孔板流量计培训课件
流量计培训-PPT精品文档

感器结构分类,有短管型和插入型。 按用途分类,有通用型、防爆型、卫生型、防侵水型和潜水型等。
11
6. 选用考虑要点
EMF应用领域广泛,大口径仪表较多应用于给排水工程。中小口径常用于固液双 相等难测流体或高要求场所。
1.精度等级和功能 市场上通用型EMF的性能有较大差别,有些精度高、功能多,有些精度低、功
电磁
导电介质
涡街
质量
超声波
差压(孔板)
气体质量流量计
应用
非导电介质
气体
January 2000
蒸汽
2
第一部分 电磁流量计
1、概述 电磁流量计(以下简称EMF)是利用法拉第电磁感应定律制成的一种测量导
电液体体积流量的仪表。50年代初EMF实现了工业化应用,近年来世界范围EMF 产量约占工业流量仪表台数的5%~6.5%。
Hale Waihona Puke 105、 分 类 市场上通用型产品和特殊型仪表可以从不同角度分类。 如按激磁电流方式划分,有直流激磁、交流(工频或其他频率)激磁、低频矩
形波激磁和双频矩形波激磁。几种激磁方式的波形见图3。
按输出信号连线和激磁(或电源)连线的制式分类,有四线制和二线制。 按转换器与传感器组装方式分类,有分离型和一体型。 按流量传感器与管道连接方法分类,有法兰连接、法兰夹装连接、卫生型连接
的液体,管道流速一般是经济流速1.5~3m/s。 EMF满度流量时液体流速可在1~10m/s范围内选用,范围是比较宽的。上限流
速在原理上是不受限制的,然而通常建议不超过5m/s。有些新建工程运行初期流量 偏低或在流速偏低的管系,从测量精度角度考虑,仪表口径应改用小于管径,以异 径管连接之。
孔板流量计基础知识(精品)

孔板流量计孔板流量计系统,带密度补偿带密度补偿的孔板流量计站部件描述差压式流量计1概述差压式流量计(以下简称DPF或流量计)是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。
DPF由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。
通常以检测件的型式对DPF分类,如孔扳流量计、文丘里管流量计及均速管流量计等。
二次装置为各种机械、电子、机电一体式差压计,差压变送器和流量显示及计算仪表,它已发展为三化(系列化、通用化及标准化)程度很高的种类规格庞杂的一大类仪表。
差压计既可用于测量流量参数,也可测量其他参数(如压力、物位、密度等)。
DPF按其检测件的作用原理可分为节流式、动压头式、水力阻力式、离心式、动压增益式和射流式等几大类,其中以节流式和动压头式应用最为广泛。
节流式DPF的检测件按其标准化程度分为标准型和非标准型两大类。
所谓标准节流装置是指按照标准文件设计、制造、安装和使用,无须经实流校准即可确定其流量值并估算流量测量误差,非标准节流装置是成熟程度较差,尚未列入标准文件中的检测件。
标准型节流式DPF的发展经过漫长的过程,早在20世纪20年代,美国和欧洲即开始进行大规模的节流装置试验研究。
用得最普遍的节流装置--孔板和喷嘴开始标准化。
现在标准喷嘴的一种型式ISA l932喷嘴,其几何形状就是30年代标准化的,而标准孔板亦曾称为ISA l932孔板。
节流装置结构形式的标准化有很深远的意义,因为只有节流装置结构形式标准化了,才有可能把国际上众多研究成果汇集到一起,它促进检测件的理论和实践向深度和广度拓展,这是其他流量计所不及的。
1980年ISO(国际标准化组织)正式通过国际标准ISO5167,至此流量测量节流装置第一个国际标准诞生了。
ISO5167总结了几十年来国际上对为数有限的几种节流装置(孔板、喷嘴和文丘里管)的理论与试验的研究成果,反映了此类检测件的当代科学与生产的技术水平。
项目五——孔板流量计和流量测定22页PPT

ห้องสมุดไป่ตู้ 31、只有永远躺在泥坑里的人,才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭,生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍,就是一下子不要学很多。——洛克
项目五——孔板流量计和流量测定
6、法律的基础有两个,而且只有两个……公平和实用。——伯克 7、有两种和平的暴力,那就是法律和礼节。——歌德
8、法律就是秩序,有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起,可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的,因为好人用不着它们,而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
文丘里流量计ppt课件

简单结实;精度高;成本低,容易制造的简单装置。
孔板流量计的缺点:
1、孔板可能会变形。如果设计或安装不当甚至会堵 塞管道。
2、孔板的直角边缘在长期运行后可能会磨损,特别 是用在潮湿肮脏的蒸汽上。因此,为了保证孔板的 重复性和精度,必须对孔板进行周期检查和更换。
3、而流加体大经过孔板后能量损失较大,并随A0/A1的减小
取0.6~0.7. ▪ A0——孔板截面积,m2; ▪ ρ——流体的密度,kg/m3; ▪ ρA——指示剂的密度,kg/m3
影响孔流系数 α 的因素: A0/A1、雷诺数 Re=Du1/、取压方式、孔口的形状、加工精度。 需由实验确定。
0.84 0.82 0.80 0.78 0.76
α 0.74
0.72 0.70 0.68 0.66 0.64 0.62 0.60
复习提问
▪ 流量的概念与类型; ▪ 流速的概念与类型;
一、 孔板流量计
▪ 1、结构:见图
2、测量原理
▪ 在管道内部装上孔板或喷咀等节流件, 由于节流件的孔径小于管道内径, 当流 体流经节流件时, 流速截面突然收缩, 流速加快。 节流件后端流体的静压力降 低, 于是在节流件前后产生静压力差 ,
该静压力过的流体流量之间有确定的数 值关系,用差压变送器(或差压计) 测 量节流件前后的差压, 实现对流量的测
3、文丘里流量计的特点及应用
▪ 优点: 能量损失小。更适用于低压气体输送管道中的
流量测量。 缺点: 各部分尺寸要求严格,需要精细加工。所以造
价也就比较高。
课堂小结
p1 p2
D
d0
1
2
R
孔板流量计

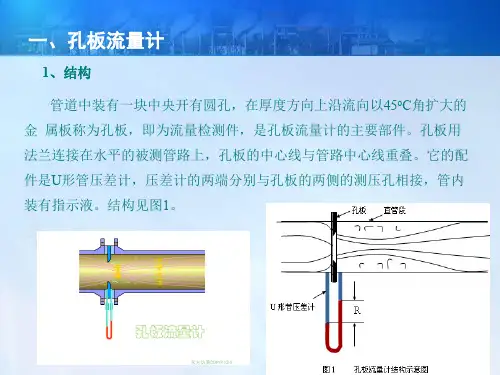

1.结构:
管路中嵌入一环形金属板, 环中心处在管道中心线上
孔板流量计PPT

The user can demonstrate on a projector or computer, or print the presentation and make it into a film to be used in a wider field.
中煤zmjt063
孔板流量计应用于石油、化工、冶金、电力、 供热、供水等领域的过程控制和测量。孔板流 量计被广泛适用于煤炭、化工、交通、建筑、 轻纺、食品、医药、农业、环境保护及人民日 常生活等国民经济各个领域,是发展工农业生 产,节约能源,改进产品质量,提高经济效益 和管理水平的重要工具在国民经济中占有重要 的地位。在过程自动化仪表与装置中,流量仪 表有两大功用:作为过程自动化控制系统的检 测仪表和测量物料数量的总量表。
化工、冶金、电力、轻工等部门。
ห้องสมุดไป่ตู้
孔板流量计节流装置 结构易于复制,简单、 牢固,性能稳定可靠, 使用期限长,价格低
廉
孔板计算采用国际标 准与加工。
孔板流量计应用范围 广,全部单相流皆可 测量,部分混相流亦
可应用。
标准型节流装置无须 实流校准,即可高过
压。
一体型孔板流量计安 装更简单,无须引压 管,可直接接差压变 送器和压力变送器。
kong ban liu liang ji . 中煤zmjt063
1 孔板流量计 介绍 应用 参数
2 ZLD-2型孔板多级流量计 介绍 结构原理 参数
3 LK110孔板流量计 介绍 特点 技术指标
4 DN200孔板流量计 介绍 原理与特点 适用范围
孔板流量计是将标准孔板与多参数差压变送器 (或差压变送器、温度变送器及压力变送器) 配套组成的高量程比差压流量装置,可测量气 体、蒸汽、液体及天然气的流量,广泛应用于 石油、化工、冶金、电力、供热、供水等领域 的过程控制和测量。节流装置又称为差压式流 量计,是由一次检测件(节流件)和二次装置 (差压变送器和流量显示仪)组成广泛应用于 气体。蒸汽和液体的流量测量。具有结构简单 ,维修方便,性能稳定。
孔板流量计

映出来,就是我们从图中看到的高度差R,根据高度差R就可以计算出
流体的流量了。
式中:
qV co Ao
2(i )gR
q——待测流体流量,m3/s; co——孔流系数,一般选用0.6~0.7; Ao——孔口截面积,m2; ρi——U型管内指示液的密度,kg/m3; ρ——待测流体的密度,kg/m3; R——U型管读数,m。
压差越大,高 度差R就越大,流 量也就越大。
3、特点:
孔板流量计的特点是结构简单,安装方便,价格低廉,但流体能 量损失大,不适宜在流量变化很大的场合使用,而且不能直接得到流 量数值,需要经过计算才能得到流量。
目前所使用的孔板流量计,都克服了不能直接读数的缺点,将U 形管改用电子测量方法,压力转换成电信号,直接由显示仪表得出流 量大小。
孔板流量计安装位置的上、下游都要有一定长度的直管段,以保 证流体通过孔板之前的速度分布稳定。
二、文丘里流量计
图4 文丘里流量计实物图
图5 文丘里流量计结构示意图
为了减少流体流经节流元件时的能量损失,用一段渐缩、渐扩 管代替孔板,如图4,这样的流量计称为文丘里流量计。
文丘里流量计的测量方法和孔板流量计相同,测稳定流动直管处与 最小流通截面处的压力差,用U形管读出读数,用与孔板流量计相似的 方法换算成流量。
使用孔板流量计测量时,流体经过孔板流动截面会继续收缩至最小, 此时,流速(动能)最大,压力(静压能)最小,该处称为缩脉,如图2。
【问题3】流体通过孔板的时候流量、 流速、能量都有什么变化?
回答:流量为单位时间内通过某一 截面的流体量,所以不变;由于管 径突然减小,流速一定增加;由于 流体在孔板的两侧都会有一部分流 体在涡旋运动,所以一定有部分能 量损失。见图2。
孔板阀原理及操作ppt课件

节流元件
:
流量丈量方法是以能量守恒定律和流动延续性方 程为根底的。其流量计算公式如下:
式中:qm—质量流量,kg/s; qv—体积流量,m3/s; c —流出系数; ε —可膨胀性系数; β—直径比,β=d/D; d —任务条件下节流件的孔径,m; D —任务条件下上游管道内径,m; ∆P—差压,Pa; ρ—上游流体的密度,kg/m3。 由上式可见,流量为c、ε、d、ρ、ΔP、β〔D〕6个参数的函数,此6个 参数可分为实丈量[d、ρ、ΔP、β〔D〕]和统计量〔c、ε〕两类。
其最大偏向不得超越±2% 2) 节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的部分阻力
件方式有关和直径比β有关。 (4)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的方式和
β=0.7(不论实践β值是多少)取所列数值的1/2 (5)节流件上游侧为敞开空间或直径≥2D大容器时,那么敞开空间或大容器与节流件之
高级孔板阀任务原理及维护保养 操作要求
:
主要内容
工作原理 组成结构 安装要求 性能特点 维护保养操作规程
:
一、任务原理
具有一定压力,充溢管道的天然气在流经管道内的 节流件〔孔板〕时,流束将在节流件处构成部分收 缩,从而使流速添加,压力降低,在节流件前后便 产生了压差,流量越大,那么产生的压差越大,流 量越小,那么产生的压差越小,从而可以间接的知 道有机液体、 无机液、液化气、 天然气和低温流体
:
五、维护保养操作规程
1、预备要求 (1)资料预备:
面纱、光滑油、清洗剂〔或公用清洗液〕、验漏液、密封脂、胶垫 备注:鉴定机构预备 (2)工具、量具、器具预备:
序号
1
2
3
输气工培训-孔板阀

Wang-chenggang
输气工培训课件
• 四、 主要组成部件
• (二)孔板 • 2、孔板的结构与技术要求 • (2)、目测检定孔板质量
①板面检查 a.检查孔板有无脏污、积尘。 b.检查孔板板面是否有被腐蚀的情况。 ②孔径检查 a.检查孔板孔径有无明显的划痕、圆柱开孔的入口边缘有无毛刺、损伤、变形。 b.将孔板上游面倾斜45°角,用目光或人工光源射向直角入口边缘,无光线反射时 为合格。 ③孔板平整度检查 a.将孔板上游面放在平板上,检查孔板上下游面的平行度是否符合要求。 b.用相同材质的孔板对比检查孔板的光洁度。 c.用刀口尺(或平尺)透光判断孔板的平面度是否符合要求。hA<0.002(D-d) ④记下检定结果。
输气工培训课件
1/30
Wang-chenggang
输气工培训课件
目
•一、概述
•二、分类 •三、工作原理 •四、主要组成部件 •五、操作规程 •六、维修保养
录
•七、常见故障及处理
2/30
Wang-chenggang
输气工培训课件
• 一、 概述
孔板阀是一种结构新颖的流量计量节流装置,适用于含硫 或不含硫的天然气、石油、煤气、水等气体及液体的流量 测量,广泛用于能源、石油、化工、冶金各行业中。
Wang-chenggang
输气工培训课件
• 四、 主要组成部件
• (三)取压装置 • 2、法兰取压
法兰取压是指上流侧取压孔设置在离孔板上流端面 25±1mm的地方,下流侧取压孔设置在离孔板下流端 面25±1mm的地方。 法兰取压的主要技术要求: a.孔板上、下游侧取压孔上轴线与孔板上、下游侧端面 的距离分别等于 25.4±0.8mm。 b.取压孔内壁出口边缘必须同测量管内壁平齐,无可见 毛刺或突出物。取压孔直径应符合标准规定。 c.取压孔的轴线应与孔板上、下游侧2D的测量管上的内 圆柱表面的轴线共面并 垂直。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1)应该是平的;
(2)表面粗糙度可比端面A低一个级别。
二、孔板的技术要求
3、斜角F: 45°±15°
3、边缘G、H、I: (1)边缘G无卷口、无毛边、无目测可见异常现象; (2)边缘G应该是尖锐的。当D大于或等于25mm时,采用目测检验, 将端面A倾斜45°,用日光或人工光源射向直角入口边缘,应无 反射光束。 (3)下游边缘H、I:应无毛刺、划痕、可见损伤。品质要求低于G.
四、孔板阀操作
2、装入孔板步骤:
a.按介质流动箭头指向孔板开孔扩散方向,将孔板部件装入上腔;顺时针、 逆时针调整齿轮轴,手感孔板导板与齿轮轴1啮合为止;
b.顺时针方向慢摇齿轮轴1至能安装顶板、压板即可;
c.依次装上密封垫片、压板、顶板,拧紧顶板上的螺钉,盖好防雨保护罩; d.打开滑阀; e.关闭平衡阀; f.依次顺时针方向转动齿轮轴1、3,直到齿轮轴3转不动为止,此时孔板已到 位。 g.关闭平衡阀; h.关闭滑阀; i.注入密封脂7903; j.缓慢打开放空阀,排净上腔余气; 田公 司
Petrochina Tarim OilField Company
一、孔板的结构形式
孔板在测量管内的部分是 圆的,开孔与测量管轴向同轴, 孔板的两个断面始终是平行和 平整的。
二、孔板的技术要求
1、上游端面A: (1)应该是平的。 (2)无可见损伤。表面粗糙度小于等于1.27微米,否则要进行清 洗或抛光 2、下游端面B:
三、高级孔板阀结构
工艺安全室
四、孔板阀操作
1、提升孔板步骤:
a.拧开平衡阀;
b.打开滑阀:用摇柄顺时针方向摇齿轮轴2(约140°,摇不动为止); c.提升孔板至上腔:逆时针方向摇齿轮轴3(手感孔板导板已啮合齿轮轴 1时)再逆时针方向摇齿轮轴1至转不动为止; d.关闭滑阀:逆时针方向摇齿轮轴2,摇不动为止,切断上下腔通道; e.关闭平衡阀; f.缓慢打开放空阀,排净上腔余气; g.取下防雨保护罩,拧松螺钉,取下顶板、压板; h. 逆时针方向继续转动齿轮轴1,提出孔板。
