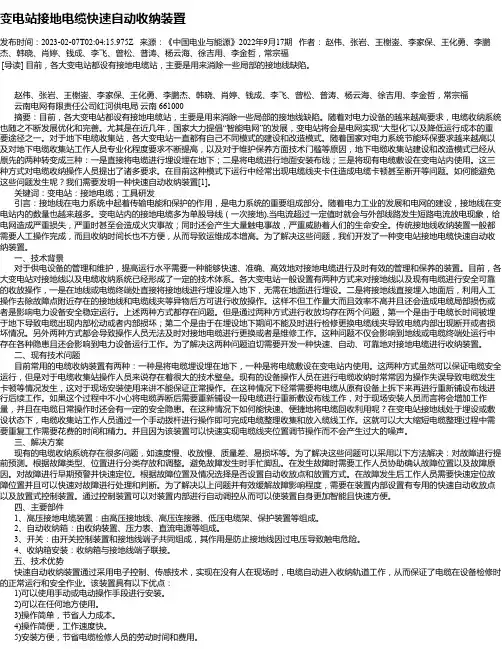

变电站接地电缆快速自动收纳装置发布时间：2023-02-07T02:04:15.975Z 来源：《中国电业与能源》2022年9月17期作者：赵伟、张岩、王榭崟、李家保、王化勇、李鹏杰、韩晓、肖婷、钱成、李飞、曾松、普涛、杨云海、徐吉用、李金哲，常宗福[导读] 目前，各大变电站都设有接地电缆站，主要是用来消除一些局部的接地线缺陷。
赵伟、张岩、王榭崟、李家保、王化勇、李鹏杰、韩晓、肖婷、钱成、李飞、曾松、普涛、杨云海、徐吉用、李金哲，常宗福云南电网有限责任公司红河供电局云南 661000摘要：目前，各大变电站都设有接地电缆站，主要是用来消除一些局部的接地线缺陷。
随着对电力设备的越来越高要求，电缆收纳系统也随之不断发展优化和完善。
尤其是在近几年，国家大力提倡“智能电网”的发展，变电站将会是电网实现“大型化”以及降低运行成本的重要途径之一。
对于地下电缆收集站，各大变电站一直都有自己不同模式的建设和改造模式。
随着国家对电力系统节能环保要求越来越高以及对地下电缆收集站工作人员专业化程度要求不断提高，以及对于维护保养方面技术门槛等原因，地下电缆收集站建设和改造模式已经从原先的两种转变成三种：一是直接将电缆进行埋设埋在地下；二是将电缆进行地面安装布线；三是将现有电缆敷设在变电站内使用。
这三种方式对电缆收纳操作人员提出了诸多要求。
在目前这种模式下运行中经常出现电缆线夹卡住造成电缆卡顿甚至断开等问题。
如何能避免这些问题发生呢？我们需要发明一种快速自动收纳装置[1]。
关键词：变电站：接地电缆；工具研发引言：接地线在电力系统中起着传输电能和保护的作用，是电力系统的重要组成部分。
随着电力工业的发展和电网的建设，接地线在变电站内的数量也越来越多。
变电站内的接地电缆多为单股导线（一次接地),当电流超过一定值时就会与外部线路发生短路电流放电现象，给电网造成严重损失，严重时甚至会造成火灾事故；同时还会产生大量触电事故，严重威胁着人们的生命安全。

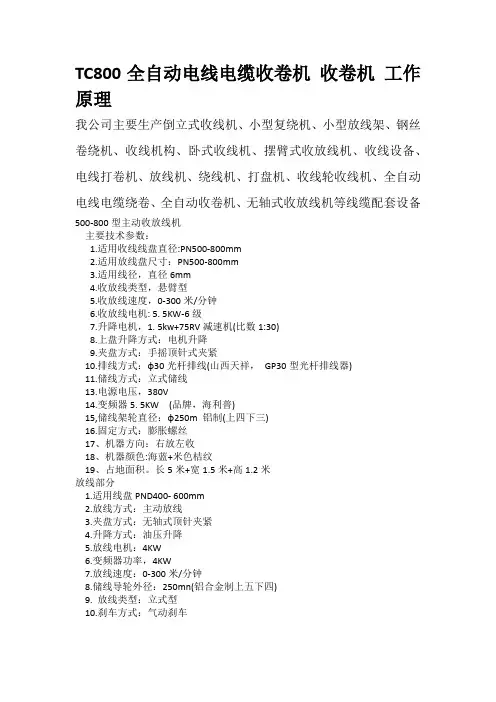

TC800全自动电线电缆收卷机 收卷机 工作原理
TC800全自动电线电缆收卷机收卷机工作原理
我公司主要生产倒立式收线机、小型复绕机、小型放线架、钢丝卷绕机、收线机构、卧式收线机、摆臂式收放线机、收线设备、电线打卷机、放线机、绕线机、打盘机、收线轮收线机、全自动电线电缆绕卷、全自动收卷机、无轴式收放线机等线缆配套设备500-800型主动收放线机
主要技术参数：
1.适用收线线盘直径:PN500-800mm
2.适用放线盘尺寸：PN500-800mm
3.适用线径，直径6mm
4.收放线类型，悬臂型
5.收放线速度，0-300米/分钟
6.收放线电机: 5. 5KW-6级
7.升降电机，1. 5kw+75RV减速机(比数1:30)
8.上盘升降方式：电机升降
9.夹盘方式：手摇顶针式夹紧
10.排线方式：φ30光杆排线(山西天祥，GP30型光杆排线器)
11.储线方式：立式储线
13.电源电压，380V
14.变频器5. 5KW (品牌，海利普)
15,储线架轮直径：φ250m 铝制(上四下三)
16.固定方式：膨胀螺丝
17、机器方向：右放左收
18、机器颜色:海蓝+米色桔纹
19、占地面积。
长5米+宽1.5米+高1.2米
放线部分
1.适用线盘PND400- 600mm
2.放线方式：主动放线
3.夹盘方式：无轴式顶针夹紧
4.升降方式：油压升降
5.放线电机：4KW
6.变频器功率，4KW
7.放线速度：0-300米/分钟
8.储线导轮外径：250mn(铝合金制上五下四)
9. 放线类型：立式型
10.刹车方式：气动刹车。
一种电缆自动收放装置[发明专利]
![一种电缆自动收放装置[发明专利]](https://uimg.taocdn.com/7b6b1e365022aaea988f0fc0.webp)
专利名称：一种电缆自动收放装置专利类型：发明专利
发明人：祝春菊
申请号：CN201711012214.0申请日：20171026
公开号：CN107879199A
公开日：
20180406
专利内容由知识产权出版社提供
摘要：本发明涉及电缆配件领域，具体地说是一种电缆自动收放装置，包括固定装置、收放装置、电缆组件和监测装置，其中，固定装置用于承载其余构件；电缆组件包括电缆和插座，电缆的一端连接在插座上，另一端分股焊接在卷轴组件上；收放装置包括卷轴组件、电刷组件、电机和处理器，电机在处理器的控制下带动卷轴组件执行电缆的收放作业，电刷组件用于传递卷轴组件上所焊接的电缆的电流；监测装置包括立柱和传感器，传感器用于检测电缆空间位置的高低，并将位置信息反馈至处理器，由处理器决定电缆的收放。
本装置在处理器的协调下工作，能够实现对电缆加长的需求，并能够自动收放，且能免除插座所连接的电器的拉扯电缆的阻力。
申请人：安徽中宏线缆有限公司
地址：246600 安徽省安庆市岳西县莲云乡腾云村(县经济开发区)
国籍：CN
更多信息请下载全文后查看。

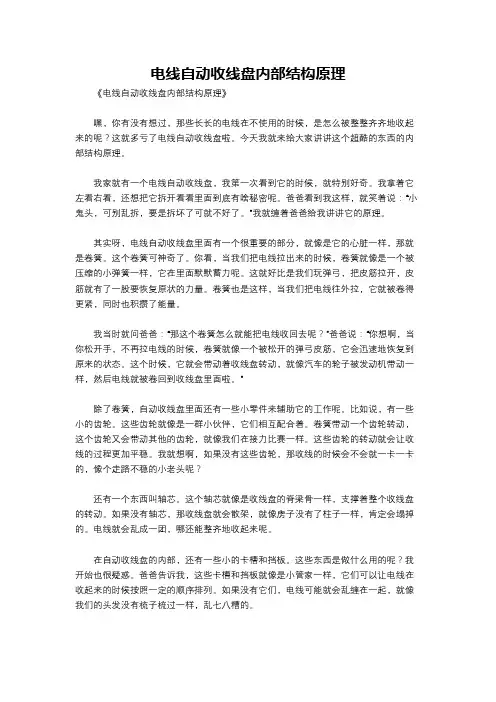

电线自动收线盘内部结构原理
电线自动收线盘内部结构原理《电线自动收线盘内部结构原理》嘿，你有没有想过，那些长长的电线在不使用的时候，是怎么被整整齐齐地收起来的呢？这就多亏了电线自动收线盘啦。
今天我就来给大家讲讲这个超酷的东西的内部结构原理。
我家就有一个电线自动收线盘，我第一次看到它的时候，就特别好奇。
我拿着它左看右看，还想把它拆开看看里面到底有啥秘密呢。
爸爸看到我这样，就笑着说：“小鬼头，可别乱拆，要是拆坏了可就不好了。
”我就缠着爸爸给我讲讲它的原理。
其实呀，电线自动收线盘里面有一个很重要的部分，就像是它的心脏一样，那就是卷簧。
这个卷簧可神奇了。
你看，当我们把电线拉出来的时候，卷簧就像是一个被压缩的小弹簧一样，它在里面默默蓄力呢。
这就好比是我们玩弹弓，把皮筋拉开，皮筋就有了一股要恢复原状的力量。
卷簧也是这样，当我们把电线往外拉，它就被卷得更紧，同时也积攒了能量。
我当时就问爸爸：“那这个卷簧怎么就能把电线收回去呢？”爸爸说：“你想啊，当你松开手，不再拉电线的时候，卷簧就像一个被松开的弹弓皮筋，它会迅速地恢复到原来的状态。
这个时候，它就会带动着收线盘转动，就像汽车的轮子被发动机带动一样，然后电线就被卷回到收线盘里面啦。
”除了卷簧，自动收线盘里面还有一些小零件来辅助它的工作呢。
比如说，有一些小的齿轮。
这些齿轮就像是一群小伙伴，它们相互配合着。
卷簧带动一个齿轮转动，这个齿轮又会带动其他的齿轮，就像我们在接力比赛一样。
这些齿轮的转动就会让收线的过程更加平稳。
我就想啊，如果没有这些齿轮，那收线的时候会不会就一卡一卡的，像个走路不稳的小老头呢？还有一个东西叫轴芯。
这个轴芯就像是收线盘的脊梁骨一样，支撑着整个收线盘的转动。
如果没有轴芯，那收线盘就会散架，就像房子没有了柱子一样，肯定会塌掉的。
电线就会乱成一团，哪还能整齐地收起来呢。
在自动收线盘的内部，还有一些小的卡槽和挡板。
这些东西是做什么用的呢？我开始也很疑惑。
爸爸告诉我，这些卡槽和挡板就像是小管家一样，它们可以让电线在收起来的时候按照一定的顺序排列。

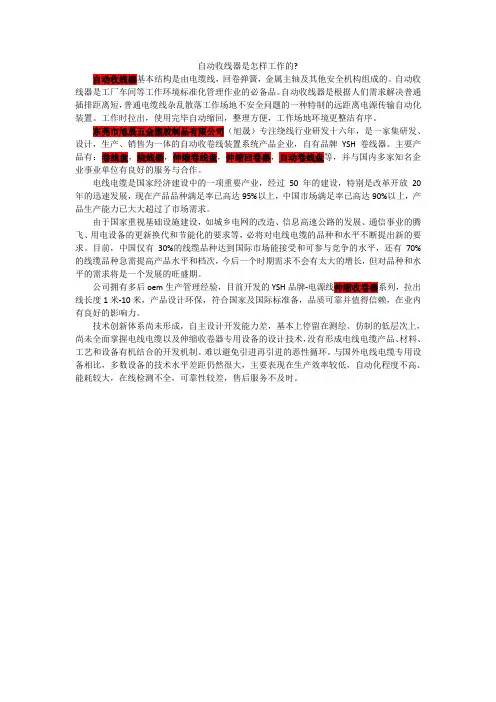

自动收线器是怎样工作的
自动收线器是怎样工作的?自动收线器基本结构是由电缆线，回卷弹簧，金属主轴及其他安全机构组成的。
自动收线器是工厂车间等工作环境标准化管理作业的必备品。
自动收线器是根据人们需求解决普通插排距离短，普通电缆线杂乱散落工作场地不安全问题的一种特制的远距离电源传输自动化装置。
工作时拉出，使用完毕自动缩回，整理方便，工作场地环境更整洁有序。
东莞市旭晟五金塑胶制品有限公司（旭晟）专注绕线行业研发十六年，是一家集研发、设计，生产、销售为一体的自动收卷线装置系统产品企业，自有品牌YSH卷线器。
主要产品有：卷线盘，绕线器，伸缩卷线盘，伸缩回卷器，自动卷线盘等，并与国内多家知名企业事业单位有良好的服务与合作。
电线电缆是国家经济建设中的一项重要产业，经过50年的建设，特别是改革开放20年的迅速发展，现在产品品种满足率已高达95%以上，中国市场满足率已高达90%以上，产品生产能力已大大超过了市场需求。
由于国家重视基础设施建设，如城乡电网的改造、信息高速公路的发展、通信事业的腾飞、用电设备的更新换代和节能化的要求等，必将对电线电缆的品种和水平不断提出新的要求。
目前，中国仅有30%的线缆品种达到国际市场能接受和可参与竞争的水平，还有70%的线缆品种急需提高产品水平和档次，今后一个时期需求不会有太大的增长，但对品种和水平的需求将是一个发展的旺盛期。
公司拥有多后oem生产管理经验，目前开发的YSH品牌-电源线伸缩收卷器系列，拉出线长度1米-10米，产品设计环保，符合国家及国际标准备，品质可靠并值得信赖，在业内有良好的影响力。
技术创新体系尚未形成，自主设计开发能力差，基本上停留在测绘、仿制的低层次上，尚未全面掌握电线电缆以及伸缩收卷器专用设备的设计技术，没有形成电线电缆产品、材料、工艺和设备有机结合的开发机制。
难以避免引进再引进的恶性循环。
与国外电线电缆专用设备相比，多数设备的技术水平差距仍然很大，主要表现在生产效率较低，自动化程度不高、能耗较大，在线检测不全，可靠性较差，售后服务不及时。
电线自动收线器原理

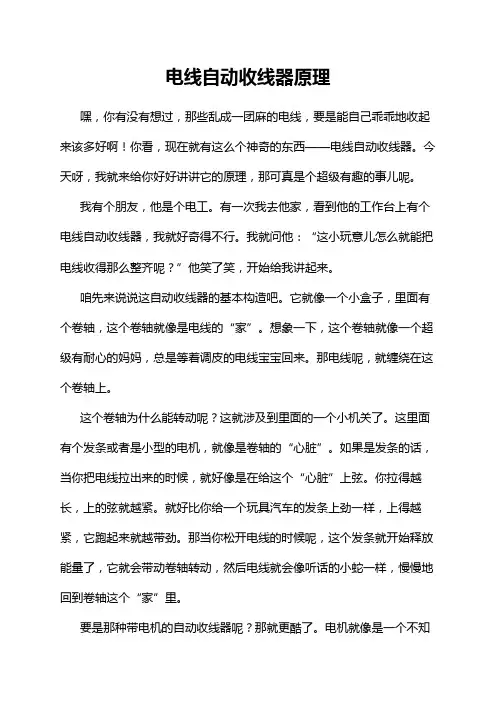

电线自动收线器原理嘿，你有没有想过，那些乱成一团麻的电线，要是能自己乖乖地收起来该多好啊！你看，现在就有这么个神奇的东西——电线自动收线器。
今天呀，我就来给你好好讲讲它的原理，那可真是个超级有趣的事儿呢。
我有个朋友，他是个电工。
有一次我去他家，看到他的工作台上有个电线自动收线器，我就好奇得不行。
我就问他：“这小玩意儿怎么就能把电线收得那么整齐呢？”他笑了笑，开始给我讲起来。
咱先来说说这自动收线器的基本构造吧。
它就像一个小盒子，里面有个卷轴，这个卷轴就像是电线的“家”。
想象一下，这个卷轴就像一个超级有耐心的妈妈，总是等着调皮的电线宝宝回来。
那电线呢，就缠绕在这个卷轴上。
这个卷轴为什么能转动呢？这就涉及到里面的一个小机关了。
这里面有个发条或者是小型的电机，就像是卷轴的“心脏”。
如果是发条的话，当你把电线拉出来的时候，就好像是在给这个“心脏”上弦。
你拉得越长，上的弦就越紧。
就好比你给一个玩具汽车的发条上劲一样，上得越紧，它跑起来就越带劲。
那当你松开电线的时候呢，这个发条就开始释放能量了，它就会带动卷轴转动，然后电线就会像听话的小蛇一样，慢慢地回到卷轴这个“家”里。
要是那种带电机的自动收线器呢？那就更酷了。
电机就像是一个不知疲倦的小助手。
当你按下按钮或者拉动电线的时候，电机里面的电路就像一个聪明的小脑袋，它能感知到你的动作。
比如说，你把电线拉出来了一段距离，这个电路就会想：“嘿，电线被拉出去了，我得做点什么。
”然后它就会给电机发出指令，电机就开始转动卷轴。
这个过程就像是你指挥一个小机器人一样，你让它做什么，它就做什么。
那电线在收回去的时候，怎么就能保证不会乱成一团呢？这就是自动收线器的又一个巧妙之处了。
在卷轴的两边，通常会有一些小装置，就像小梳子一样。
这些小梳子是干嘛的呢？它们就像是电线的“小管家”。
当电线在收卷的时候，这些小梳子会把电线梳理得整整齐齐的。
这就好比你梳头发一样，如果没有梳子，头发就会乱成一团，但是有了梳子，头发就会顺滑地梳到一起。
自动收线器盘原理-概述说明以及解释
自动收线器盘原理-概述说明以及解释1.引言1.1 概述概述：自动收线器盘是一种广泛应用于各个领域的机械设备，其主要功能是在处理电线电缆时，能够自动卷取和收纳电线，提高工作效率和安全性。
它通过采用特殊的结构和工作原理，将电线自动卷绕在轴心上，使得电线的管理更加便捷和整洁。
自动收线器盘的构造主要由线盘、电机、电子控制系统等组成。
线盘是放置电线的部分，它通常由高强度材料制成，能够承受较大的张力和压力，确保电线的收纳和保护。
电机是驱动线盘转动的关键设备，它通过控制线盘的旋转速度和方向，实现电线的卷取和展放。
电子控制系统负责感知和控制整个自动收线器盘的运行状态，确保其正常工作和安全性。
自动收线器盘广泛应用于各个领域，包括建筑、电子、通信等行业。
在建筑领域，自动收线器盘能够提高电线布线的效率和安全性，减少人工操作的工作量和错误率。
在电子领域，自动收线器盘可以用于电子元器件的制造和测试过程中，帮助在密集的电线连接中更好地管理和保护电线。
在通信领域，自动收线器盘可以用于光纤、电缆等线材的收纳和展放，保证通信设备的稳定运行。
自动收线器盘具有一定的优势和挑战。
其优势主要体现在提高工作效率、节省人工成本、提高工作安全性等方面。
然而，自动收线器盘也面临着一些挑战，比如需要适应不同规格和型号的电线、需要考虑线材的保护和保养等。
总而言之，自动收线器盘是一种具有重要应用价值的机械设备，可以有效地提高电线管理的效率和安全性。
随着科技的不断进步和应用领域的扩大，自动收线器盘有着广阔的发展前景。
我们有理由相信，在未来的发展中，自动收线器盘将发挥更加重要的作用，为各个行业的发展和进步贡献力量。
1.2文章结构1.2 文章结构本文将从以下几个方面对自动收线器盘的原理进行详细介绍。
首先，在第二章中，将详细讲解自动收线器盘的基本原理。
这包括自动收线器盘的定义、基本构造和工作原理。
我们将介绍自动收线器盘是如何实现信号传输和数据接收的，以及它的主要组成部分。
施工现场收放式电缆卷筒安装工法
一
套 与大 齿轮 通过 铜套 可 以在 固定 轴 上转 动。 电缆 拉 出时 ， 卷
筒转 动 过程 中通 过 主轴 上 的小齿 轮 与大 齿轮 啮合 ，盘簧 套 随 大齿 轮 转动 ， 得盘 簧扭 紧获得 弹性 势能 ， 电缆 使 用完 使 在
定轴 上 ， 大 齿轮 与转 动轴 的 同心 度 ±１ｍ 安装 隔板 时 ， 使 ｍ：
．
接 ， 配 电箱 。卷 筒 与主 轴通 过键 连 接 ， 轴两 端 安装 轴 接入 主
承， 主轴 一 端通 过 螺 钉 与齿 轮 连 接 ， 齿 轮 与 大齿 轮 啮 合 ， 小
ｓ
１ 卷筒 ． 蔓生轴 ５ 外壳 ， 定轴 固定 在 壳体 上 ， 簧套 上 安装 有 盘
收 稿 日期 ： ０ ２ ０ — ３ ２ １—６０
过卷筒上的孔穿入卷筒 ， 与铜环连接， 并将其余 电缆排好卷
建 施 ３ ９ ｌ３ 筑 工第 ４ 卷第 期 ５ ９
一
作 者简介 ： 王
辉 （９ ８ ， ， １５ 一）男 硕士 ， 高级工程师 ， 司总经理 。 公
周， 转动 中无 卡死 等异 常。 （ ） 筒穿线 、 ｅ 卷 安装 卷筒 （ ４ ｏ 图 将合格 的 电缆一 端通
通 讯地址 ： 阳市沙冲北路 １ （ ５０ ３ ｏ 贵 号 ５ ０ ０
中图分类号 ： Ｕ ５ Ｔ ８
／ 文献标识码 Ｂ
【 文章编号 】 ０ ４ １０ （０ ２０ —９ ５０ １０— ０ １２ １ ）９０ ３— ２
１ 工 艺原 理
收放 式 电缆卷 筒 主 要 由外 壳 、 筒 、 轴 、 簧 、 承 、 卷 主 盘 轴 齿轮 、 碳刷 、 排绳 器等 部件 组成 。 电缆 的 收放 靠人 的 拉 力放 出和 盘 簧 的收 紧 力带动 卷筒 收 回来 实现 。 其具体 工 艺原 理 为： 电缆绕 在卷 扬 筒 内 ， 过铜 环和 碳 刷组 件 与壳 体外 部 连 通
收线器的操作方法有哪些
收线器的操作方法有哪些
收线器（也称为线缆收纳器）主要有两种类型：手动和自动。
手动型需要手动卷线，而自动型通过电机或手动把手卷线。
对于手动型收线器，其操作方法如下：
1. 将电缆放置在收线器的轴上，确保它安全地固定在位置上。
2. 手动转动收线器把手或曲柄，让线缆缠绕在收线器上。
3. 将线缆的末端插入收线器的插口中。
有些插口具有自动锁定装置，确保线缆安全固定在位置上。
对于自动型收线器，其操作方法如下：
1. 将电缆放置在收线器的轴上，确保它安全地固定在位置上。
2. 按下自动卷线按钮或拉动手动卷线把手，电机便开始卷起线缆。
3. 当线缆全部收回到收线器中时，自动停止装置会自动停止电机运转。
如未装置自动停止功能则需手动停止，并把线缆锁定。
电缆自动卷盘
电缆自动卷盘
电缆自动卷盘是一种用于自动收放电缆或导线的装置。
它通常由一个卷盘、电机驱动系统、控制系统和安全装置组成。
电缆自动卷盘的工作原理是通过电机驱动卷盘转动，将电缆或导线收回或放出。
控制系统可以通过按键、遥控器或自动传感器等方式控制卷盘的运行。
电缆自动卷盘广泛应用于各种场合，特别是需要频繁移动电缆的场所，如建筑工地、舞台表演、电影摄制现场等。
它的优点包括：
1.方便快捷：电缆自动卷盘可以快速、自动地卷起或放出电
缆，减少人工操作的工作量。
2.效率高：自动卷盘可以提高工作效率，尤其是需要长距离
移动电缆时，比手动卷盘更加高效。
3.保护电缆：自动卷盘通常设有保护装置，可以避免电缆受
到弯曲、挤压或损坏。
4.节省空间：使用自动卷盘可以将松散的电缆整理、收纳在
一个紧凑的空间内，更好地管理电缆。
需要注意的是，在使用电缆自动卷盘时，应按照操作说明和安全规范进行使用，并定期检查维护设备，以确保其正常运行和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械工程学院
毕业设计（论文）开题报告毕业设计（论文）题目:
小型电缆自动收放器
学生姓名 :
指导教师姓名:
专业:
年月日
爆。
由于在电缆收放过程中容易造成电缆外皮磨损、电缆绞缠在一起、电缆内部导线损坏等事故，从而造成不必要的损失，所以这些都是在设计电缆收放装置时所必须考虑到的。
几种收放装置介绍：
(1)电磁盘收放电缆装置：该装置主要由弹簧、拉簧夹板和卡线夹板组成，电缆固定在卡线夹板上，该装置的上下两端分别固定于吊车和电磁盘。
当电磁盘下降时，在其重力的作用下拉簧受拉力，而使拉簧夹板和卡线夹板展开；当电磁盘上升时，由于拉簧的恢复力，而使拉簧夹板和卡线夹板折合在一起，保证电磁盘升降过程中电缆线的自动收与放。
(2) 全液压电缆自动收放器：现场使用情况如图1，
当钻机上升或下降时，由于电缆长度的变化，其自重产生的下垂力也在变化。
收放机电子自动控制系统使工作电缆所受张紧力保持不变。
如图2，
液压系统工作原理如图3，
部分文献报道如下：
（1）目前, 在煤矿井下的许多自移式设备中, 大多采用防爆电动机作为动力驱动装置, 如何实现电缆随设备移动而自动收放则是困扰人们的一个大问题,解决这一问题的途径有3条: (1)采用不用电力的动力装置---防爆柴油机;(2)将电机所需的电源随车放置;(3)安装收放电缆装置。
地面作业的、以电机为动力装置的设备(如天车)都会用到电缆卷筒,其电源的传递同样是通过电刷滑环完成的,由于地面不存在防爆问题,因而电缆卷筒的设计较为简单。
防爆电缆卷筒是解决地下向电网取电的自移式设备的电缆随设备移动而自行收放的理想装置,本文的设计思路完全符合煤矿安全规程的要求,下一步将根据用户的需要进行电缆卷筒的生产。
（2）长期以来，吊机电缆都是由工人随着吊机的移动而收放，劳动条件不好，还经常出现轧断电缆的事故。
因此，电缆收放的革新，早已是个课题。
在毛主席革命路线指引下，经过批林批孔运动，四桥处二队成立了电缆收放器研制小组，由工人自己设计，因地制宜，节约利废，到目前为止一共试制成功四种不同类型的电缆收放器，即：①同步式；②平衡重式；③摩擦式和④行星式电缆收放器。
（3）电缆收放单轨吊，是一种多功能、高效率、多用途的井下辅助运输设备。
其轨道不仅承载着整个装置的重量，还是挂缆车的运行通道。
电缆收放单轨吊结构紧凑，便于挂缆车的顺利通过，可靠性好，稳定性高，适应能力强，安装方便，省时省力，经济高效。
适应煤矿现代化文明生产的需求。
4、对课题要求及预期目标的可行性分析(包括解决关键问题技术和所需条件两方面)
方案一
该收放器原理是利用一个装在桶上的绕线滚，余线绕在滚子上。
桶拖远时自动旋转放线，拖近时手摇或皮带带动收线。
滚子两边与轴连接处各嵌入一盘滚珠。
绕在棍子上的电缆外端接电源，内端接两盘滚珠外壳，再从滚珠内壳引线沿轴至桶右侧的电动机开关。
这样，电就由电缆经滚珠传至电动机，而不论滚子是静止或旋转状态。
在此基础上进行改进，装上齿轮、离合器和皮带等，就能实现自动收线。
方案二馈电型电缆自动收放器
如图，1是绕线卷筒，2是电动机，3是集电装置，4是行程开关，5是滑轮，6是滚珠丝杠，7是步进电机。
为控制卷筒长度，将电机放在卷筒内部。
丝杠，步进电机，行程开关，滑轮组成排线机构。
排线原理是丝杠只做转动，带动丝母滑轮移动，当丝母碰到两侧的行程开关时，丝杠反向转动，同时带动滑轮反向运动。
从而实现周期性排线。
判别电缆松紧的机构简图，如下图，由两个定滑轮，一个动滑轮，弹簧，行程开关组成。
当电缆太紧时，弹簧压缩，动滑轮向右运动，当电缆过紧，碰到行程开关时，电机反转，进行放线。
