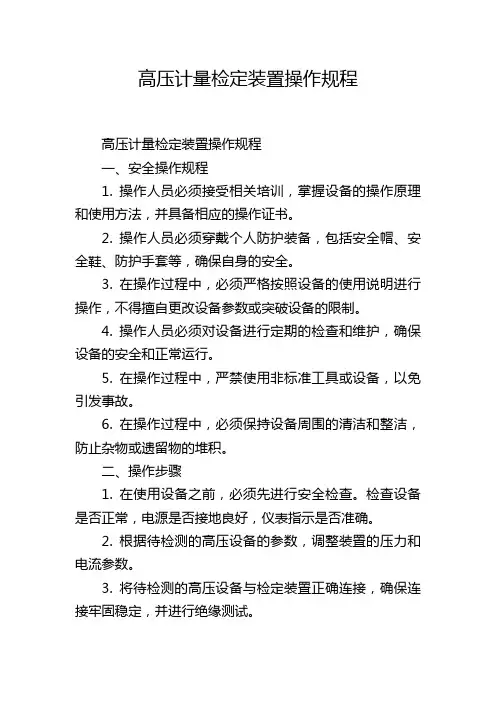

高压计量检定装置操作规程
高压计量检定装置操作规程高压计量检定装置操作规程一、安全操作规程1. 操作人员必须接受相关培训，掌握设备的操作原理和使用方法，并具备相应的操作证书。
2. 操作人员必须穿戴个人防护装备，包括安全帽、安全鞋、防护手套等，确保自身的安全。
3. 在操作过程中，必须严格按照设备的使用说明进行操作，不得擅自更改设备参数或突破设备的限制。
4. 操作人员必须对设备进行定期的检查和维护，确保设备的安全和正常运行。
5. 在操作过程中，严禁使用非标准工具或设备，以免引发事故。
6. 在操作过程中，必须保持设备周围的清洁和整洁，防止杂物或遗留物的堆积。
二、操作步骤1. 在使用设备之前，必须先进行安全检查。
检查设备是否正常，电源是否接地良好，仪表指示是否准确。
2. 根据待检测的高压设备的参数，调整装置的压力和电流参数。
3. 将待检测的高压设备与检定装置正确连接，确保连接牢固稳定，并进行绝缘测试。
4. 打开设备的电源开关，开始进行电压和电流的检定。
5. 在检定过程中，必须严格控制设备的输出参数，防止对待检测设备造成损坏。
6. 检定结束后，关闭设备的电源开关，拆除设备与待检测设备的连接，清理现场。
7. 对设备进行检查和维护，确保设备的正常运行和安全。
三、事故应急处理1. 若发生设备故障或事故，操作人员应立即停止操作，关闭设备电源，并报告上级领导。
2. 在事故发生地点，要立即采取相应的紧急措施，保障人员的生命安全和设备的安全。
3. 协助相关部门进行事故调查和处理，提供必要的支持和协助。
四、操作纪律1. 操作人员必须严格遵守装置操作规程，不得违反操作规范。
2. 擅自调整设备参数或突破设备限制的行为是严重违纪行为，将追究操作人员的责任。
3. 在操作过程中出现问题或疑问，应及时向上级汇报，不得隐瞒或掩饰。
4. 在操作过程中，应保持清醒、专心和注意观察，及时发现和处理问题。
五、设备保养与维护1. 操作人员应对设备进行定期的检查和维护，以确保设备的正常运行和安全性。
2023年计量设备检定操作规程
2023年计量设备检定操作规程第一章：总则第一条：为了规范计量设备检定工作，确保计量数据的准确性和可靠性，提高计量设备的使用效能，制定本操作规程。
第二条：本操作规程适用于2023年计量设备检定工作，适用于国家、地方各级计量检定机构以及从事计量设备检定工作的单位和个人。
第三条：计量设备检定工作应遵循科学、公正、准确、高效、规范的原则，确保检定结果的可信度和可靠性。
第四条：计量设备检定应符合国家有关法律法规和技术规范的要求，不得有任何造假、失实等违规行为。
第二章：检定范围第五条：计量设备检定应根据不同类型的计量设备和用途，确定不同的检定项目和方法。
第六条：常见的计量设备包括但不限于电子秤、血液分析仪、气体检测仪等。
第七条：检定项目主要包括设备精度、灵敏度、重复性、准确性等。
第三章：检定程序第八条：计量设备检定应按照以下步骤进行：（一）准备工作：包括检定设备的校准、环境条件的准备等。
（二）检定操作：按照检定项目和方法进行具体的检定操作，记录检定数据。
（三）检定数据处理：对检定数据进行处理，计算检定结果。
（四）检定结果评定：根据检定结果评定计量设备的合格性。
（五）报告编制：编制检定报告，记录检定结果和相关信息。
第九条：检定操作应由具备相应资质的检定人员进行，确保操作的准确性和可靠性。
第四章：检定要求第十条：计量设备检定应满足以下要求：（一）检定人员应熟悉所检定设备的技术性能和检定要求，具备相关的专业知识和技能。
（二）检定设备应符合国家相关标准和规定，保持在良好的工作状态。
（三）检定过程应符合国家有关法律法规和技术规范的要求，不得有任何违规行为。
（四）检定结果应准确可靠，符合国家有关标准和规定。
第五章：质量管理第十一条：计量设备检定应建立健全的质量管理体系，确保检定工作的质量。
第十二条：质量管理体系应包括质量目标、质量控制措施、质量检查等内容。
第十三条：计量设备检定单位应定期对质量管理体系进行评估和改进，不断提高检定工作的质量。
10KV高压计量柜试验报告
10KV高压计量柜试验报告试验目的：本次试验旨在对10KV高压计量柜的性能进行评估，并验证其功能和安全性能。
试验方法：1.充电试验：将计量柜接入电源，设定电流和电压值，并观察计量柜的电压和电流显示是否准确。
2.负载试验：通过接入负载，检测计量柜的电压和电流显示是否准确，同时观察计量柜工作时的参数是否稳定。
3.高压试验：将计量柜接入10KV高压电源，观察计量柜工作时的参数是否稳定，并检测其绝缘性能是否满足要求。
4.开关试验：对计量柜内的开关进行操作，观察开关的动作是否灵活，无卡滞现象，并检测其接通状态是否稳定。
试验结果：1.充电试验结果表明，计量柜的电流和电压显示准确，与设定值基本一致，显示稳定，满足计量要求。
2.负载试验结果显示，计量柜对接入负载的电流和电压显示准确，与实际情况相符，且参数稳定，符合计量要求。
3.高压试验结果显示，计量柜在10KV高压下工作正常，参数稳定，绝缘性能良好，满足相关安全标准要求。
4.开关试验结果显示，计量柜内的开关动作灵活，无卡滞现象，接通状态稳定，满足操作要求。
结论：通过本次试验评估，可以得出以下结论：1.10KV高压计量柜的电流和电压显示准确，稳定可靠，满足计量要求。
2.计量柜对负载的电流和电压测量准确，参数稳定，满足计量要求。
3.计量柜在10KV高压下工作正常，具有良好的绝缘性能，满足安全标准要求。
4.计量柜内的开关动作灵活，接通状态稳定，满足操作要求。
建议：在使用10KV高压计量柜时1.定期对计量柜进行检测和维护，确保其准确性和可靠性。
2.严格按照操作要求进行开关操作，避免不必要的故障和损坏。
3.对计量柜的绝缘性能进行定期测试，确保其安全可靠性。
以上为本次10KV高压计量柜试验的报告，共计1200字。
用户预付费计量实施方案
具体方案设计如下： ◆髙计高控：315KVA（包含 315KVA）以上推荐采用 JLSZK5-12W2 200KVA(包含 200KVA）到 315KVA 之间推荐采用 JLSZK-12W2 ◆髙计低控：100KVA(包含 100KVA）到 200KVA 之间推荐采用 JLSGJ-10/0.5 ◆低计低控：100KVA 以下推荐采用低压预付费计量箱 低压预付费计量箱根据安装方式的不同又分为 JLFK-0.5 （变压器出线侧安装， 具 有良好的防窃电措施）和 JLSZK2-0.5W2(杆上、台架或户内墙壁上安装) 1）改造用户（高计高控、高计低控、低计低控） ①用户已经安装有计量箱，改造方案如下： ◆装有高压计量箱，增加电源 PT 和高压真空开关实现髙计高控：315KVA（包含 315KVA）以上推荐采用 ZWJ-12W2 200KVA(包含 200KVA）到 315KVA 之间推荐采用 ZFW19-12W2 ◆装有高压计量箱，增加低压开关实现髙计低控：100KVA(包含 100KVA）到 200KVA 之间推荐采用 JLSGJ-0.5W2 ◆装有低压计量箱，增加低压开关实现低计低控：JLSZK2-0.5W2 ②已安装计量箱和开关，改造方案如下： ◆若用户已安装的计量箱无开关电源，开关也没有电动操作机构，综合考虑用户开 关的使用性能及改造开关增加电动操作机构所需要的时间及改造后的完整试验等方面， 建议用户采用用户已经安装有计量箱的改造方案。 ◆若用户已安装的计量箱无开关电源，但开关具有电动操作机构，则增加电源 PT 和费控终端（用户配备）及控制部分即可。 ③用户安装有高压开关柜（柜内已有计量互感器和真空开关） ，推荐使用 FKX。 ④用户装有真空断路器 （具备电动操作机构） ， 增加预付费专用计量箱 JLSGY-12W2。
二、方案
江苏省电力公司居民用电计量箱技术规范
相同的不透明保护门。
6.2.1.3 箱体采用悬挂式安装方式，两侧面带有防水散热孔，进出线方式为下进下出，表箱进线电源
（电能表前）装设断路器，断路器操作手柄外露处应设置有防水槽和可铅封的防护门，箱体防护等级不
低于 IP31。
6.2.1.4 在安装电能表下方箱体外壳应设置直径 11 毫米的敲落孔，以便敷设 485 通信线，箱体与开关
聚碳酸酯（PC）
悬臂梁无缺口冲击强度：≥50 kJ/m2
热变形温度：（120～130）℃
浊度：≤1%
6.2.1.2 箱体透明观察窗应设有预付费电能表插卡孔，单体单相计量箱观察窗尺寸不小于 110（宽）
×120（高）；单体三相计量箱观察窗尺寸不小于 160（宽）×180（高），观察窗上安装与观察窗尺寸
3.2 单体计量箱 用于计量点分散设置的计量箱，只安装单只电能表和相关附件设备。
3.3 集中组合计量箱 用于计量点集中设置的计量箱，能安装多只电能表和相关附件设备。
3.4 开关盒 单体计量箱专用附件，安装带分励脱扣断路器或用户开关。开关盒与单体计量箱采用专用连接件
联接。 3.5 进线单元
计量箱接受供电电源部件，包含封闭式进线分线母排、表前分路开关等。 3.6 计量单元
选取 GB7251.1 规定的用于污染等级为 3 级的环境。
6.2 结构设计要求 6.2.1 塑料单体计量箱 6.2.1.1 制作箱体材料应符合表 1 规定。对于 ABS 制作的零件其材料厚度：单体单相计量箱不小于 3 毫米；单体三相计量箱的上盖和底座不小于 3.5 毫米；对于聚碳酸酯材料制作的零件其材料厚度不小于 2.5 毫米。箱体外壳颜色为 Y01 驼灰。
II
Q/GDW-10-J187-2010
甘肃预付费高压计量箱保定久鼎保互
1、预付费高压计量箱注意事项
1、预付费高压计量箱确认装置的实际通过电流应该在互感器额定电流的120%以内，过负荷可能影响装置的正常运行，烧毁计量表计，同时也会有较大的计量负偏差。
2、预付费高压计量箱电度表经电压、电流互感器接入后，计数读数需乘互感器的倍率才等于实际电度数。
互感器倍率就是电压比乘以电流比。
3、预付费高压计量箱本产品内部不设过电流保护功能，实际使用时请根据线路情况确定是否需要安装过电流保护设置。
4、预付费高压计量箱现场接线时，按照本说明书中接线方式连接计量和控制线路，其它开关和各连接线路请勿随意调整，以避免造成装置不能正确动作或损坏。
5、预付费高压计量箱现场必须将外壳接地螺栓及互感器二次出线可靠与地连接。
6、预付费高压预付费高压计量箱投入正常运行，严禁电压互感器二次短路，电流互感器二次开路。
如果电压互感器二次短路，电流互感器二次开路会造成预付费高压预付费高压计量箱烧毁。
7、装置的进线侧要按规程装设避雷器。
注：如在台架上安装，主机必须离台地面距离达到200mm以上！
警示！
本产品运行时要同时与避雷器和消谐器配套使用！
⒈型、Ⅱ型安装尺寸
Ш型安装尺寸Ⅳ型安装尺寸。
预付费计量技术规范
预付费计量技术规范落地式预付费计量柜招标文件（技术规范专用部分）为了保证预付费控制设备的质量，规范订货行为，特制定本技术协议。
供货方所提供产品应满足本技术协议的要求，本技术协议并未对一切技术细节作出规定，其它技术要求均应满足国家相关标准、规程。
一、应遵循的主要标准下列标准所包含的条文，通过在本协议中引用而构成本协议的条文。
本协议出版时，所示版本均为有效。
所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。
通用要求：Q/GDW 375.1-2009《电力用户用电信息采集系统技术规范——专变采集终端型式规范》Q/GDW 376.1-2009《电力用户用电信息采集系统技术规范——主站与采集终端通信协议》DL/T448—2000《电能计量装置技术管理规程》GB/T16934-1997《费控电能计量柜》GB/T18460.1-2001《费控售电系统第一部分：总则》GB/T 17626.1-1998《电磁兼容试验和测量技术》GB4208-93《外壳防护等级（IP代码）》JB/T3588-2008《高压交流真空断路器》二、GPRS预付费系统技术要求2.1 采用基于GPRS无线网络技术开发的TCP/IP协议，永远在线，永不断网；2.2 数据流量大，实时性好，而通信费用低；2.3 实现GPRS远程售电功能，具有完善的售电，冲正，补电操作；2.4 实现GPRS远程预付费控制功能，可以根据用户的用电特点，为达到不透支，适度透支，自动保电等目的，而选择不同的预付费控制方案；2.5 实现GPRS远程抄表功能，包含复费率表，四象限表；2.6 实现GPRS远程控制功能，包含保电，遥控等操作；2.7 根据需要，设置定时自动报送各类采集数据，如实时有/无功电能示值，实时电压、电流、功率等参数，实现对用电负荷的监控；2.8 多种方式的短信告警提示功能，如购电提示，缺费告警，分闸提示等；2.9 主站（监控中心）能实时采集用户侧计量柜数据，如分合闸控制状态，主开关的真实分合闸状态，以及箱门状态；三、预付费GPRS控制终端的技术指标3.1 电参数采集单元：量程：三相三线：3X100V，1.5(6)A，50Hz；三相四线：3X220/380V，1.5(6)A，50Hz；三相四线：3X57.7/100V，1.5(6)A，50Hz；精度：电压电流：0.5%；有功功率：0.5%；无功功率：1.0%；有功电能：1.0%；无功电能：2.0%；3.2 状态量输入：四路；3.3 485接口：1路，可接16块485表；并带红外接口；3.4 脉冲量采集输入：4路；3.5 控制输出:2路，非自保持输出，触点容量AC220V10A；四、执行机构技术要求4.1高控模式：配备10KV户内真空断路器，型号: VS1-12/630A。
单相预付费电子式电能表的测试与检验方法
单相预付费电子式电能表的测试与检验方法概述单相预付费电子式电能表是一种广泛应用于家庭和商业用电计量的电气设备。
为了确保其正常运行和计量准确性，需要进行一系列的测试和检验。
本文将介绍单相预付费电子式电能表的测试与检验方法，以帮助确保其可靠性和安全性。
1. 外观检验外观检验是对电子式电能表外观进行检查，以确认其制造质量和完好性。
在检验过程中，应注意以下几个方面：1.1 电能表外壳：检查外壳是否完整、无裂痕或变形，表面是否有划痕或刮擦。
1.2 显示屏：检查显示屏是否清晰可见，无像素失效或液晶显示异常。
1.3 操作按键：检查按键是否灵敏，无卡滞或损坏。
1.4 标识和标牌：检查电能表上的标识和标牌是否清晰可见，包括生产厂家名称、型号、技术参数等。
2. 功能测试功能测试是对单相预付费电子式电能表的功能进行检验，确保其各项功能正常运行。
以下是一些常见的功能测试方法：2.1 有功电能测量：将已知有功负荷连接到电能表上，通过对比实际负荷和电能表测量值，来评估电能表的有功电能测量精度。
2.2 无功电能测量：类似于有功电能测量的方法，将已知无功负荷连接到电能表上，评估电能表的无功电能测量精度。
2.3 功率因数测量：将有功和无功负荷同时连接到电能表上，通过对比电能表测量值和计算值，来评估电能表的功率因数测量准确性。
2.4 余额计量和充值功能：测试电能表的余额计量和充值功能，确保它们能够正常工作。
检验应包括余额查询、充值操作和充值后的计量准确性等。
3. 反接保护测试反接保护是指在电能表的电源输入端和负荷输出端之间，对于输入端负载的反接情况，电能表能够正确判断并防止出现错误计量的保护措施。
测试反接保护的方法如下：3.1 反接保护功能测试：通过将电源和负载进行不同的接线组合，模拟反接情况，检查电能表是否能够正确判断并采取保护措施。
3.2 反接保护恢复测试：在反接保护触发后，检验电能表能否自动恢复正常计量状态。
4. 误差测试误差测试是对单相预付费电子式电能表计量准确性的评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南豫冠电力设备有限公司检验规程
YG-ZJ-003 J L S Z-Y F-6-10预付费高压计量箱
2013年4月10日发布 2013年4月15日实施河南豫冠电力设备有限公司发布
河南豫冠电力设备有限公司
预付费高压计量箱检验规程
本规程适用于《预付费高压计量箱》的出厂检验。
一般检查（计量箱箱体）
1．外观检查
检测方法
a)查看设备表面不得有锈蚀、磕碰、变形、划伤、补缺等现象，喷
涂均匀。
b)设备上标牌的挂放位置应符合要求（以设备进线侧为正面，从左
到右依次为AP1(AP2)、BP1(BP2)、CP1(CP2).）.
c)安全接地牌挂放位置要明显可见，而且螺栓有足够的余量。
d)设备铭牌中的参数应符合高压计量箱的标准的要求，且字体工整
清晰，不得有涂改现象，铆钉在明显的位置。
e)在设备的左侧面喷涂相应的电流变比，颜色为红色。
f)固定箱体的螺栓要长短适中，一定要拧紧。
g)设备高压瓷套管不得有裂纹，二次线进线孔须有防水接头。
2.内部检查
a)应对设备内部所安装元件（电压互感器、电流互感器、户内高压
永磁真空负荷开关）的相关参数（出厂编号、规格型号、制造厂家、额定电压）进行记录且保存。
b)根据工作令内容检查电流互感器变比大小、负荷开关容量、电压
互感器额定电压比、一次线大小的配置。
c)箱内布线应整洁有序，并有线号标志。
3.试验数据
a)绝缘电阻测量（兆欧表）
电压互感器：一次对二次及地≥2500 ＭΩ，
二次对地≥500 ＭΩ。
电流互感器：一次对二次≥2500 ＭΩ，
二次对地≥500 ＭΩ。
b)工频耐受电压试验（工频耐压机）
一次对二次及地施加电压42 KV/min,无击穿闪络现象。
二次及地施加电压 3 KV/min,无击穿闪络现象c) 误差测定（COSφ=0.8）
电压互感器
电流互感器
c)填写《河南豫冠电力设备有限公司产品检验报表》以作保存。
d)填写《产品质量合格证》、合格证。
副箱检验规程
4. 外观检查
a)查看设备表面不得有锈蚀、磕碰、变形、划伤、补缺等现象，
喷涂均匀.
b)副箱门表面指示灯位置
左红色指示灯（合闸指示）右绿色指示灯（分闸指示）。
c)根据工作令内容配副箱型号：
远程终端→ 2个116*116的观察框
IC卡收费系统→ 1个116*116、1个150*130的观察框
d)副箱后背应安装符合要求的抱箍，且配备对应的螺栓。
5. 内部检查
a)设备内部应整洁，走线有序大方，不得有线头、垫圈、污垢等
杂物。
固定远程终端和电能表的螺栓要配齐。
485通讯线或脉冲线一条。
b)接线盒（三相三线）上的线须分颜色、大小，有对应的线标。
依次从左至右（280mm）：
a(1黄 2.5mm²BV) as1(2黄 4 mm²BV) as2(4黑 4mm²) b(5绿 2.5 mm²BV) cs1(6红 4 mm²BV ) cs2(8黑 4 mm²BV) c(9红2.5 mm²BV )
其中3、4,7、8的连接片应断开，但不能不掉。
端子5接地。
4、8短接。
出厂检验
1. 外观检查
按照本规程1、2、4、5款的要求规定的项目认真进行检查。
2. 工频耐压试验
按照本规程3.a) 的要求规定进行。
3. 绝缘电阻测定
分别用2500V兆欧和500V兆欧表测量一次线圈对二次线圈，二次线圈对地的绝缘电阻，测定时摇表的转速均为120转/分。
4.电流互感器、电压互感器允许误差的测定
按照本规程3.c) 的要求规定进行.
5 通电试验
副箱与主箱连接，能实现对负荷开关的控制，且对应的指示灯和按钮正确：
红色指示灯→合闸指示绿色按钮→合闸按钮绿色指示灯→分闸指示红色按钮→分闸按钮
6 每台计量箱必须有《产品质量合格证》、合格证及说明书。
7 根据工作令内容检查是否配备安装架。
