矿石收音机制作教程
自制收音机
自制收音机收音机制作六管超外差式收音机一．原件（材料）清单万用表，烙铁，松香，锡丝，直流稳压电源，两节5号电池，打火机、剪钳，螺丝刀。
二．元器件安装图及原理图三．原件安装与焊接1.首先先安装低矮和耐热的元件如电阻，根据色环法读电阻，判断出电阻阻值，然后参看原理图在对应位置焊接焊。
紧接着就是焊接电容，三极管。
2.将变压器，中周，耳机插座，LED灯，按照元器件安装图装在电路板上，并焊接。
3.将扬声器，磁棒，导线等按照元器件安装图装在电路板上，并焊接。
4. 调试成功后，安装收音机外壳制作过程部分截图：四、注意事项在元件焊接次序上应该按照由小到大，由低到矮；在焊接元器件时首先应该掌握好焊接时间，特别是在焊接电容，三极管时，因为这些元器件很容易因高温烧坏。
五、制作过程中遇到的问题:主要就是安装线圈是遇到了问题，没有考虑到线圈上的绝缘漆，导致我焊接后又重新拆下，去掉绝缘漆后才算解决问题。
六、实验心德通过实验让我再一次熟悉了万用表，烙铁等工具的使用,培养了自己的动手能力，从中也认识了一些元件（比如：中频变压器（简称中周），双联电容），也通过这次实验对三极管等有了更深的认识，激起了我对电子产品的热爱。
收音机制作报告学院：专业：姓名: 学号：指导老师：自制最简单收音机1 自制最简单收音机(1)结构:底版的最前面有三个旋钮:左边是一个365pf空气可变,调谐用的.中间的是一个老式矿石机用的分线器,有8个接线片,用来切换调谐线圈的8个抽头,以求得和检波输入端的阻抗匹配,得到最大的检波输出.右边的也是一个365pf空气可变,用来调节框形线圈的谐振频率.圆筒线圈是用一个直径46mm,长度120mm的玻璃管做的(基本相当于空心线圈,对电磁波几乎无损耗).上面用0.09*32股丝漆包线绕制.天线线圈紧挨着调谐线圈,中间没有空隙.调谐线圈绕100匝距地端20匝开始抽头,每10匝抽一个头,共抽8个头,将来接到分线器上.天线线圈绕40匝,20匝,30匝个抽一个头.分线器的主接点接到活动矿石的尾端,相当于二极管的阳极.框形天线上面的三个臂长度均为600mm,下面的臂长度为650mm.长出来的部分用来固定在底座上.其中上面的三个臂都开有18个下线槽,而下面的臂开有19个下线槽.绕制时,从下面的臂靠近中间的下线槽开始绕制,用0.09*42股鹅丝漆包线,共绕18匝又1/4匝,尾端固定在下面的臂最后一个下线槽内.活动矿石是我自制的(制作方法以前发过帖子)个头比较大,非常漂亮.后面的变压器是用来和号筒喇叭匹配之用,喇叭是5W8欧的.试验时先接成倍压检波形式,后又接成半波检波,和全波比较,感觉上并无什么区别.最后实用时为了得到最好的效果,各并联了一只2AP9.和活动矿石可互为转换.设计了两个输出端,一个配合高阻耳机,接线柱位于底版后面左侧.另一个接到变压器(阻抗匹配器)的一次侧,二次接至号筒喇叭.两个输出端,各配各的检波器件,各配各的滤波电容.变压器也是原来自制的电源变压器一次为220V二次为10V*2,双线并绕,220V侧接至检波输出端,二次接到号筒喇叭上,喇叭是5W8欧的.各个连线均匀1mm粗的漆包线进行连接.(2)效果:在比较安静安全环境里,不接外部天线,只接一根地线(我是接在暖气设备上了.4m之内都可听见,并且很清楚.接上外部天线(我是接在有线电视的屏蔽网上),5m之内皆闻其声.效率很高.这是我最得意之作之一自制收音机制作课程设计信息与电气工程学院课题专班姓学生产实习报告程：电工电子生产实习目：HX108-2 七管半导体收音机业：级：名：号：任务书目录一、生产实习的目的................................................................................................ - 4 - 二、生产实习的任务................................................................................................ - 4 - 三、生产实习的原理................................................................................................ - 4 - 1.变频级工作原理................................................................................................ - 4 - 2.二次AGC(自动增益控制) .................................................................................- 5 - 3.检波级的工作原理............................................................................................ - 5 - 4.低频放大电路的工作原理................................................................................ - 5 - 5.供电电源的工作原理........................................................................................ - 5 - 四、生产实习的内容：............................................................................................ - 6 - 1、焊接.................................................................................................................. - 6 - 2、开始检查与试听.............................................................................................. - 6 - 3、调试步骤.......................................................................................................... - 7 - (1) 中频调试（仪器连接见下图）.................................................................. - 7 - (2) 复盖调试...................................................................................................... - 7 - (3) 统调调试...................................................................................................... - 7 - 五、实验制图与成品展示：.................................................................................... - 8 - 原理图为................................................................................................................ - 8 - PCB 图.................................................................................................................. ... - 8 - 成品展示................................................................................................................ - 9 - 六、实验数据记录..................................................................................................- 10 - 七、心得体会..........................................................................................................- 10 - 一、生产实习的目的电工电子生产实习是电子信息工程专业和通信工程专业本科学生了解和掌握电工电子生产工艺的必需的实习过程。
矿石收音机的制作和原理共20页word资料
矿石收音机的制作和原理矿石收音机收听广播最简单、最实惠的收音机就是矿石收音机，即使一点没有电学常识的人，也都可以自己动手来做。
它具备着不耗电力、声音清楚、费用俭省等优点，难怪初学无线电的人，开始就是先做矿石机，已学无线电的人，也常常对它恋恋不舍。
目前大家对半导体收音机很注意，说它体积小、耗费少、寿命长；其实矿石机就是半导体收音机，不过它只有半导体检波（检波的道理见后面），没有半导体放大罢了。
虽然有人认为矿石机有声音不响，不能收听远地电台的缺点，但究竟盖不过它的优点。
对于初学习制作的业余爱好者讲还是很有趣的东西。
这里打算谈谈矿石机的简单原理和安装方法，以及怎样可以得到比较优良的成绩。
矿石收音机里的“四大金刚”。
要安装矿石机，必须首先认识组成矿石机的元件和它们的符号，符号同元件的形状有相像。
并且数量也不多，很容易记住。
现在先来谈一谈四个主要元件——天线、地线、矿石和听筒，除此以外，以后安装比较复杂的矿石机。
要加添的元件并不多了。
一，天线的架设天线安装的例子如图1，图1上部是天线的符号。
天线是一根用多股细铜丝绞合起来的粗铜线；单根比较粗的铜线，或者有胶皮包着的电线（胶皮不必剥去），也可以用。
长度约20公尺，原则是尽可能长些，短了成绩要差。
天线两端用绝缘子的目的，是为着把天线跟竹竿隔开。
因为直接把天线缚在竹竿上，一到下雨或者天气潮湿，就会减低声音，甚至于收不到。
绝缘子是用瓷或玻璃做的，有各种形状，主要是有两个孔，用绳穿过一个孔缚在竹竿上，另一个孔就缚住天线。
认识了绝缘子的目的，那末如果有合适的代替物如装电灯线用的磁夹板等，都可以应用。
引入线可以比天线细些，最好用有包皮的电线，它跟天线连接的部分，双方的铜都要刮光亮，并且用锡焊牢。
引入线进屋不要迂回曲折，越直接越好，离开墙壁树木等物体至少要有0.3公尺；经过电灯线的地方，更应远离，以免碰线后引入线带电发生危险。
进屋的地方，斜套一个无底长瓶或瓷管，使雨水不会沿线漏入屋内（图2）。
2-矿石收音机
图说：真正的矿石。
这是方铅矿与黄铁矿的共生天然矿石。
在一百年前就有人发现这两种矿石具有类似二极管的单向导通特性，于是将它制作成最早的二极管，就是矿石检波器。
现在就用它来制作矿石检波器。
图说：以简单的方式制作的矿石检波器。
找一个可以固定矿石的夹子，将一小块方铅矿夹在中间，另外以非常细的单心裸铜线轻轻接触在方铅矿上面(接触的力量要很小心的控制)，并且取代机器中原本二极管的位置，极性的部分可以不必在意(事实上这个电路中二极管无论接哪个方向都可以动作)，接着慢慢的调整裸铜线接触矿石的位置。
图说：以矿石代替二极管。
用矿石的声音如何呢？说真的，比二极管差多了。
而且接触矿石的铜线如果长时间接触在同一个位置，那么检波的能力会变差，此时就要重新调整位置，相当不方便，但是这却是最复古的矿石收音机了…..。
以实用的角度来看，还是装上二极管吧！当然，如果您觉得这个收音机的音量不足或是手边没有符合需求的耳机的话，也可以将收音机的输出端接往扩大机。
直接输入后级如果还是不理想，就试着加入前级，总之，只要有适当的放大电路，这个收音机会更实用。
不过它的频率选择性很差，在选择频道时，很容易一次混入好几个电台的声音，这是此选频电路最大的缺点。
这种收音机发明至今已经一百年了。
在这一个世纪中，这个电路曾经为战乱以及贫穷的人们带来新知以及一点点的娱乐—因为它的材料容易取得，成本极低，而且不用电池。
它曾经是中学生的实习作业，但是在今天它恐怕只能在一些通讯系统的课本中出现了。
时代在进步，电子电路技术进步更是迅速。
在DZ这个讨论着无数现代音响技术的地方，我们回头看看这个最初被视为”音响器材”的简单机器……想想看，自己接触音响技术，所追求的是甚么呢？好吧，夜深了，关掉机器睡觉去吧。
矿石收音机是没有电源开关的，希望它停止的时候，只要拔掉天线就好了。
图说：”一世纪的隔阂”—矿石收音机 VS. 具有收音机功\能的MP3随身碟)。
实验矿石收音机参数：中波波段。
diy调频收音机
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。
矿石收音机 天线
矿石机用双回路天线线圈制作方法刚绕制好一只双回路线圈，为防止受潮用石蜡煮过，调谐线圈L2有多个抽头。
收听效果怎样，准备装机检测。
调谐线圈L2有5个抽头，两只线圈用石蜡煮过。
装配的单回路矿机用另一只活动矿石检波，音量还可以。
单回路矿石收音机：活动矿石检波。
多抽头天线线圈用分线器调节，磁棒可在线圈中滑动改变电感量。
采用L、C双调谐电路能提高矿石收音机灵敏度和选择性。
两只线圈是独立的。
L1天、地线回路线圈(可以叫做原线圈)，L2在电路中与可变电容器构成调谐回路(也可以叫做副线圈)。
收音机磁棒天线的绕制初次级圈数比是如何计算的呢？初级的谐振绕组由本身的损耗和空载的Q值可以计算出谐振时的阻抗，这个阻抗是远远大于晶体管的输入阻抗的，所以通过变压器进行阻抗变换，空载谐振阻抗与晶体管输入阻抗的比，再开方，就是线圈圈数比，比值为理论值时，输入回路阻抗与晶体管输入阻抗匹配，晶体管可以得到天线上信号的最大输入功率。
一般磁棒天线谐振阻抗也就是几百K，晶体管输入阻抗为几K，差100倍左右，开方后就是10左右，所以N1:N2一般取10:1而电子管机器和场效应管机器由于是电压器件，不需要功率输入，因此就不需要阻抗匹配，直接接入谐振回路就可以了。
回复：一般10：1，因为三极管是电流驱动的，线圈内阻不能太大。
初次级线圈比与选择性和灵敏度有关，次级圈数少选择性好，次级圈数多阻抗匹配好灵敏度高，但选择性变差。
636为单管机，为了尽量提高灵敏度，所以次级线圈绕的比较多。
从圆磁棒换成扁磁棒应该如何换算？磁棒长度的影响有多大？圆磁棒换成扁磁棒需要重新计算线圈,这个没有固定公式,要根据所使用的磁棒外型规格判断,原则上讲,磁棒越长,电感量越大.磁棒的长度与截面积的比决定线圈的Q值,一般来讲这个比越大Q值越高,当然不能无限大,这个比值越大同时磁棒带来的损耗越大Q值反而会下降,一般情况下长度在200mm以内越长越好回复：圆到扁圈数可能要增加点，因为扁的长度一般比较短，单一长度变化一点扁磁棒与圆磁棒的换算公式如下：d为圆磁棒直径，D和H为扁磁棒的宽和高,已知宽与高可以算出相当于圆磁棒的直径。
矿石收音机选什么二极管最好？对天地线的制作有什么要求？
矿石收音机选什么二极管最好？对天地线的制作有什么要求？

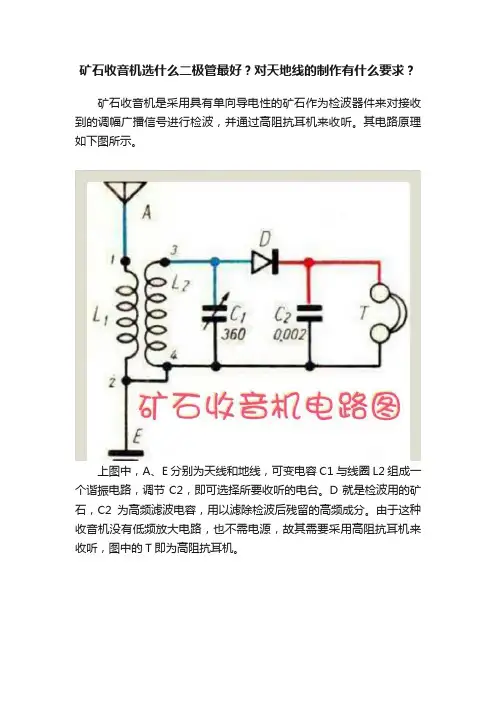

矿石收音机是采用具有单向导电性的矿石作为检波器件来对接收到的调幅广播信号进行检波，并通过高阻抗耳机来收听。
其电路原理如下图所示。
上图中，A、E分别为天线和地线，可变电容C1与线圈L2组成一个谐振电路，调节C2，即可选择所要收听的电台。
D就是检波用的矿石，C2为高频滤波电容，用以滤除检波后残留的高频成分。
由于这种收音机没有低频放大电路，也不需电源，故其需要采用高阻抗耳机来收听，图中的T即为高阻抗耳机。
由于这种收音机所用的矿石检波器现在已很难买到，若想制作这种收音机，可以选用晶体管收音机里常用的2AP9锗检波二极管来代替矿石。
该检波管的外形如上图所示，其为点接触型锗二极管，具有较小的正向压降，并且高频性能良好，最高工作频率可达100MHz。
若找不到2AP9检波管，亦可以采用现在较常用的锗检波管1N60来代替，该管的外形如上图所示，与常用的1N4148相似。
制作矿石收音机时，其天线可以用多股铜线制作，在房顶上固定
一根一丈长的竹竿，将该铜线缠绕在竹竿上，铜线的一端与图1中线圈L1的①脚连接。
地线可以用多股铜线缠绕在自来水管的铁管子上，同时将地线的一端与L1的②脚连接即可。
教你自制一台无电源矿石收音机！
教你自制一台无电源矿石收音机！台风天刚过，天终于晴了，总算是可以到外边去试验这台刚制作完成的无电源矿石收音机，接上天地线，至少可以收到三个台，本地台最强。
所需要准备的材料：1、纸筒一个，长十五厘米，直径五厘米。
2、漆包线。
3、铜丝一根。
4、二极管一个 2ap9和2ap7，硅二极管均可。
5、滤波电容（可省略）。
6、木板。
7、图钉若干。
8、电线若干。
9、砂纸。
工具自备。
买来一卷2.5平的铜芯线，在花园里顺围墙绕一圈然后从空调洞里接入卧室做天线；同法从空调洞里再穿根铜芯线到地面做地线（住底楼也方便），找不到铁棒之类的插入地，就把铜线系在报废光驱铁壳上，在花园里挖个坑埋好，再像种花一样给它浇些水，嘿嘿，良好接地！天地张铺好了，该做矿石机了。
矿石找不到、买不到，就到矿坛里看看，有高手用2B铅笔和烧过的单面剃须刀片代替矿石检波，也有高手用注射器针头和砸碎了的7805等大功率晶体里的碎硅片做检波……看来是技术活，暂时放下，还是用晶体二级管来弄响了再说。
于是周末跑城隍庙河边二手摊，花1元钱淘个报废晶体管收音机，只看中它的2AP7检波二级管和密封双连可变电容器。
接下来是绕线圈，翻出电子垃圾堆里的一圈漆包线，找个纸质的茶叶筒，一圈一圈地绕，漆包线用完，刚好绕了70圈左右。
天线、地线、二极管、线圈都齐了，最简单的矿石机基本材料只差一只高阻耳机了。
找了半天仍然没找到合适的，于是再上网查资料，说可以用变压器来匹配阻抗再接普通16欧之类的低阻耳机。
于是照上面的电路图开始搞弄。
上锡、接线、试听…………耳朵里连蚊子叫声都没有，失败！再上网查，无果。
于是想可能底楼信号太弱了，得改增强型电路。
那好，再加个副线圈弄成双回路再试（图上可看出两组线圈，实际最后副线圈没有使用），仍然失败。
再查资料，关注到谐振频率，于是加上密封双连可变电容，仍然不响！只有线圈抽头没做了，已经绕好了的不可能再抽头。
于是学老外的做法，用砂纸在线圈上磨出一条路来！将天线在磨掉了漆的线圈上来回晃触找谐振点——有戏了，耳机里有蚊子声了，但还是得把耳塞塞紧耳道才能分辨。
抛弃传统束缚,做观赏艺术型双回路矿石收音机
作者：
有些回忆总会在被遗忘多年后重新记起，有些流行元素总会在隐退多年后再次被人们寻回。
当人们对现代生活的要求不断得到满足时，又会萌发出一种向往传统、怀念过去的情绪。
日前，我又按照童年时用过的矿石收音机线路图做了一台“双回路矿石收音机”。
矿石收音机外形抛弃过去的盒式外形设计，全部零件采用外露式，既能收听广播，又能作为艺术品摆设欣赏。
期望能沟起大家对童年生活的回忆......
材料：
线圈 L1 0.45 X 45T 15T处抽头
L2 0 .45 X 65T 20、24、28T处抽头
可变360P空气单连，双调谐时用双连）
二极管IN34A
电容2000P。
