世界最简单矿石收音机制作方法介绍
矿石收音机
制作方法
材料
步骤
材料
1.一个底板或者机箱（这个要不要都可以，看你想不想把作品保存得好一点）； 2.一个骨架（用来绕制线圈，可以用卫生纸筒）； 3.一个可变电容； 4.一个普通电容（2200皮法）； 5.一个高阻耳机（注意，高阻，一定要高阻！不然会不出声，可以用陶瓷扬声器）； 6.一个矿石（用于检波，很难买到，可以试试2AP9，1N60这两种二极管）； 7.一大堆导线； 8.一些漆包线（可以从废旧的线圈式镇流器和变压器里拆） 。
步骤
第一步：在纸筒上用漆包线绕制线圈，九十圈，可以在头尾处钻一个眼，把线穿过去，用胶带粘好。然后小 心地把漆包两边，一定确定电容的两极，不要错了，如果你有万用表最好量一下，相互电 阻为无穷大的就是电容的两极，可以用电烙铁配合松香焊锡把它焊上，使之更加牢固。
矿石收音机 第三步：把二极管的随便一极连在可变电容与线圈相连的随便一极上。 第四步：把高阻耳机分别与二极管的另一极，可变电容的另一极（没连二极管的一级）相连。 第四步：在高阻耳机的两极上连上电容，那个2200皮法的。 第五步：在可变电容，二极管，线圈相连的地方接上天线，就是一段导线，越长越好，收到的台越多，最短 两米。在可变电容，高阻耳机，线圈相连的地方连上地线。 第六步：如果你住在楼房，就把地线连在暖气管，自来水管之类的东西上，把天线架在室外，如果是平房， 就把地线埋在地里，可以先在地里插一段水管，埋半米深，再把地线连上然后尽量把天线架高。
构成
构成
矿石收音机是一个简单的无线电接收机，由长导线天线，用于选择信号频率的调谐器和检波器组成。检波器 可以使用"矿石"，也可使用检波二极管，还可以使用锗高频三极管检波器。
多波段短波矿石收音机制作（2）的制作
多波段短波矿石收音机制作（2）的制作
{{做好的机壳，机壳是白菜板和废抽屉的面板做出来的，提手是买来的}}
刚做这台机时是用试验时的电路，看机壳和布线就可看出来，后来是边玩边改进完善的。
看：机壳只装一个检波管的接线柱和波段选择，天线接入选择开关。
后来发现这样做选择性音量都还较次所以就一步步改了。
下面是初布的连接线。
看到这里先上个最后定形改好了的线路图等大家明白个过程，玩矿机真不容易
下面是改了用75电路的机样，付手记：
{{{制作用时7天，整机电路.效果如下。
本机在75电路表现多收弱台：[容易由调节交连电容获得大声，再进行天线匹配选择来提高选择性。
这时表现弱台会混台，但强台不混台。
每波段在不同时段能收下四五个电台。
信号衰落现象很明显]再把K3接通拆一个检波管作单管检波时：[每个波段能收下两三个强台，由天线匹配提高选择性。
很大声。
衰落现象不明显信号稳定些。
但16：00-22：00点时段接收混台，22：00过后到深夜混台现象小了很多，可清楚分开每个电台。
]今晚试试用1SS106检波管配13。
5K的耳机看接收效果如何！后续要做输出牛对弱台选择性的改善。
再做短波机我会选用珠网线圈，因它越高
频率Q越高的特点刚适应用在短波高端弱台多强台小的情况。
还是用这个电路。
}}。

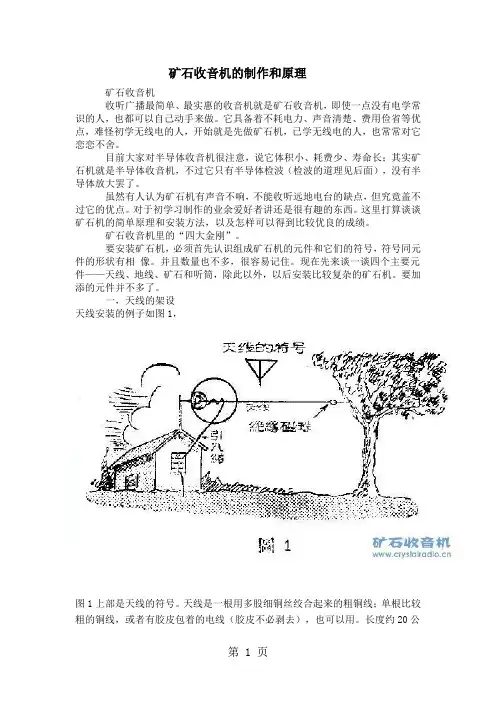

矿石收音机的制作和原理共20页word资料
矿石收音机的制作和原理矿石收音机收听广播最简单、最实惠的收音机就是矿石收音机，即使一点没有电学常识的人，也都可以自己动手来做。
它具备着不耗电力、声音清楚、费用俭省等优点，难怪初学无线电的人，开始就是先做矿石机，已学无线电的人，也常常对它恋恋不舍。
目前大家对半导体收音机很注意，说它体积小、耗费少、寿命长；其实矿石机就是半导体收音机，不过它只有半导体检波（检波的道理见后面），没有半导体放大罢了。
虽然有人认为矿石机有声音不响，不能收听远地电台的缺点，但究竟盖不过它的优点。
对于初学习制作的业余爱好者讲还是很有趣的东西。
这里打算谈谈矿石机的简单原理和安装方法，以及怎样可以得到比较优良的成绩。
矿石收音机里的“四大金刚”。
要安装矿石机，必须首先认识组成矿石机的元件和它们的符号，符号同元件的形状有相像。
并且数量也不多，很容易记住。
现在先来谈一谈四个主要元件——天线、地线、矿石和听筒，除此以外，以后安装比较复杂的矿石机。
要加添的元件并不多了。
一，天线的架设天线安装的例子如图1，图1上部是天线的符号。
天线是一根用多股细铜丝绞合起来的粗铜线；单根比较粗的铜线，或者有胶皮包着的电线（胶皮不必剥去），也可以用。
长度约20公尺，原则是尽可能长些，短了成绩要差。
天线两端用绝缘子的目的，是为着把天线跟竹竿隔开。
因为直接把天线缚在竹竿上，一到下雨或者天气潮湿，就会减低声音，甚至于收不到。
绝缘子是用瓷或玻璃做的，有各种形状，主要是有两个孔，用绳穿过一个孔缚在竹竿上，另一个孔就缚住天线。
认识了绝缘子的目的，那末如果有合适的代替物如装电灯线用的磁夹板等，都可以应用。
引入线可以比天线细些，最好用有包皮的电线，它跟天线连接的部分，双方的铜都要刮光亮，并且用锡焊牢。
引入线进屋不要迂回曲折，越直接越好，离开墙壁树木等物体至少要有0.3公尺；经过电灯线的地方，更应远离，以免碰线后引入线带电发生危险。
进屋的地方，斜套一个无底长瓶或瓷管，使雨水不会沿线漏入屋内（图2）。
2-矿石收音机
图说：真正的矿石。
这是方铅矿与黄铁矿的共生天然矿石。
在一百年前就有人发现这两种矿石具有类似二极管的单向导通特性，于是将它制作成最早的二极管，就是矿石检波器。
现在就用它来制作矿石检波器。
图说：以简单的方式制作的矿石检波器。
找一个可以固定矿石的夹子，将一小块方铅矿夹在中间，另外以非常细的单心裸铜线轻轻接触在方铅矿上面(接触的力量要很小心的控制)，并且取代机器中原本二极管的位置，极性的部分可以不必在意(事实上这个电路中二极管无论接哪个方向都可以动作)，接着慢慢的调整裸铜线接触矿石的位置。
图说：以矿石代替二极管。
用矿石的声音如何呢？说真的，比二极管差多了。
而且接触矿石的铜线如果长时间接触在同一个位置，那么检波的能力会变差，此时就要重新调整位置，相当不方便，但是这却是最复古的矿石收音机了…..。
以实用的角度来看，还是装上二极管吧！当然，如果您觉得这个收音机的音量不足或是手边没有符合需求的耳机的话，也可以将收音机的输出端接往扩大机。
直接输入后级如果还是不理想，就试着加入前级，总之，只要有适当的放大电路，这个收音机会更实用。
不过它的频率选择性很差，在选择频道时，很容易一次混入好几个电台的声音，这是此选频电路最大的缺点。
这种收音机发明至今已经一百年了。
在这一个世纪中，这个电路曾经为战乱以及贫穷的人们带来新知以及一点点的娱乐—因为它的材料容易取得，成本极低，而且不用电池。
它曾经是中学生的实习作业，但是在今天它恐怕只能在一些通讯系统的课本中出现了。
时代在进步，电子电路技术进步更是迅速。
在DZ这个讨论着无数现代音响技术的地方，我们回头看看这个最初被视为”音响器材”的简单机器……想想看，自己接触音响技术，所追求的是甚么呢？好吧，夜深了，关掉机器睡觉去吧。
矿石收音机是没有电源开关的，希望它停止的时候，只要拔掉天线就好了。
图说：”一世纪的隔阂”—矿石收音机 VS. 具有收音机功\能的MP3随身碟)。
实验矿石收音机参数：中波波段。
教你自制一台无电源矿石收音机！
教你自制一台无电源矿石收音机！台风天刚过，天终于晴了，总算是可以到外边去试验这台刚制作完成的无电源矿石收音机，接上天地线，至少可以收到三个台，本地台最强。
所需要准备的材料：1、纸筒一个，长十五厘米，直径五厘米。
2、漆包线。
3、铜丝一根。
4、二极管一个 2ap9和2ap7，硅二极管均可。
5、滤波电容（可省略）。
6、木板。
7、图钉若干。
8、电线若干。
9、砂纸。
工具自备。
买来一卷2.5平的铜芯线，在花园里顺围墙绕一圈然后从空调洞里接入卧室做天线；同法从空调洞里再穿根铜芯线到地面做地线（住底楼也方便），找不到铁棒之类的插入地，就把铜线系在报废光驱铁壳上，在花园里挖个坑埋好，再像种花一样给它浇些水，嘿嘿，良好接地！天地张铺好了，该做矿石机了。
矿石找不到、买不到，就到矿坛里看看，有高手用2B铅笔和烧过的单面剃须刀片代替矿石检波，也有高手用注射器针头和砸碎了的7805等大功率晶体里的碎硅片做检波……看来是技术活，暂时放下，还是用晶体二级管来弄响了再说。
于是周末跑城隍庙河边二手摊，花1元钱淘个报废晶体管收音机，只看中它的2AP7检波二级管和密封双连可变电容器。
接下来是绕线圈，翻出电子垃圾堆里的一圈漆包线，找个纸质的茶叶筒，一圈一圈地绕，漆包线用完，刚好绕了70圈左右。
天线、地线、二极管、线圈都齐了，最简单的矿石机基本材料只差一只高阻耳机了。
找了半天仍然没找到合适的，于是再上网查资料，说可以用变压器来匹配阻抗再接普通16欧之类的低阻耳机。
于是照上面的电路图开始搞弄。
上锡、接线、试听…………耳朵里连蚊子叫声都没有，失败！再上网查，无果。
于是想可能底楼信号太弱了，得改增强型电路。
那好，再加个副线圈弄成双回路再试（图上可看出两组线圈，实际最后副线圈没有使用），仍然失败。
再查资料，关注到谐振频率，于是加上密封双连可变电容，仍然不响！只有线圈抽头没做了，已经绕好了的不可能再抽头。
于是学老外的做法，用砂纸在线圈上磨出一条路来！将天线在磨掉了漆的线圈上来回晃触找谐振点——有戏了，耳机里有蚊子声了，但还是得把耳塞塞紧耳道才能分辨。

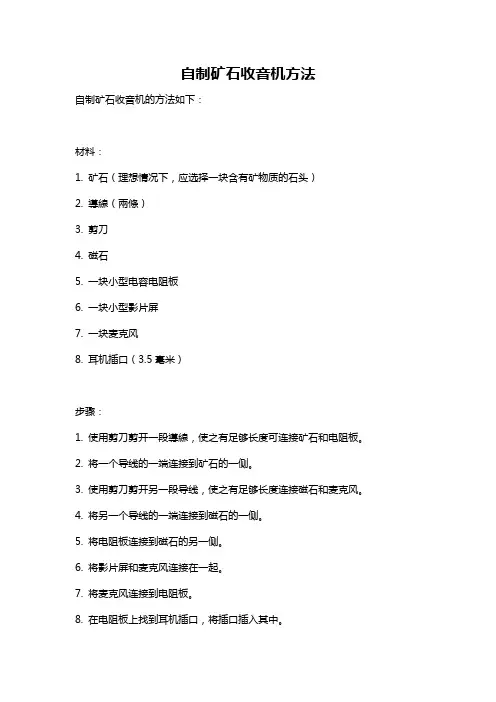

自制矿石收音机方法
自制矿石收音机方法
自制矿石收音机的方法如下：
材料：
1. 矿石（理想情况下，应选择一块含有矿物质的石头）
2. 導線（兩條）
3. 剪刀
4. 磁石
5. 一块小型电容电阻板
6. 一块小型影片屏
7. 一块麦克风
8. 耳机插口（3.5毫米）
步骤：
1. 使用剪刀剪开一段導線，使之有足够长度可连接矿石和电阻板。
2. 将一个导线的一端连接到矿石的一侧。
3. 使用剪刀剪开另一段导线，使之有足够长度连接磁石和麦克风。
4. 将另一个导线的一端连接到磁石的一侧。
5. 将电阻板连接到磁石的另一侧。
6. 将影片屏和麦克风连接在一起。
7. 将麦克风连接到电阻板。
8. 在电阻板上找到耳机插口，将插口插入其中。
完成以上步骤后，您的自制矿石收音机就制作完成了。
可以通过将耳机插口连接到音频源（如手机或收音机），然后使用耳机就可以听到收音机接收到的信号了。
请注意，由于自制设备的限制，可能会有一些信号干扰，收到的信号可能不太清晰。
DIY制作最简单原始的矿石收音机
DIY制作最简单原始的矿石收音机结合图片看吧.(1)结构:底版的最前面有三个旋钮:左边是一个365pf空气可变,调谐用的.中间的是一个老式矿石机用的分线器,有8个接线片,用来切换调谐线圈的8个抽头,以求得和检波输入端的阻抗匹配,得到最大的检波输出.右边的也是一个365pf空气可变,用来调节框形线圈的谐振频率.圆筒线圈是用一个直径46mm,长度120mm的玻璃管做的(基本相当于空心线圈,对电磁波几乎无损耗).上面用0.09*32股丝漆包线绕制.天线线圈紧挨着调谐线圈,中间没有空隙.调谐线圈绕100匝距地端20匝开始抽头,每10匝抽一个头,共抽8个头,将来接到分线器上.天线线圈绕40匝,20匝,30匝个抽一个头.分线器的主接点接到活动矿石的尾端,相当于二极管的阳极.框形天线上面的三个臂长度均为600mm,下面的臂长度为650mm.长出来的部分用来固定在底座上.其中上面的三个臂都开有18个下线槽,而下面的臂开有19个下线槽.绕制时,从下面的臂靠近中间的下线槽开始绕制,用0.09*42股鹅丝漆包线,共绕18匝又1/4匝,尾端固定在下面的臂最后一个下线槽内.活动矿石是我自制的(制作方法以前发过帖子)个头比较大,非常漂亮.后面的变压器是用来和号筒喇叭匹配之用,喇叭是5W8欧的.试验时先接成倍压检波形式,后又接成半波检波,和全波比较,感觉上并无什么区别.最后实用时为了得到最好的效果,各并联了一只2AP9.和活动矿石可互为转换.设计了两个输出端,一个配合高阻耳机,接线柱位于底版后面左侧.另一个接到变压器(阻抗匹配器)的一次侧,二次接至号筒喇叭.两个输出端,各配各的检波器件,各配各的滤波电容.变压器也是原来自制的电源变压器一次为220V二次为10V*2,双线并绕,220V侧接至检波输出端,二次接到号筒喇叭上,喇叭是5W8欧的.各个连线均匀1mm粗的漆包线进行连接.(2)效果:在比较安静安全环境里,不接外部天线,只接一根地线(我是接在暖气设备上了.4m之内都可听见,并且很清楚.接上外部天线(我是接在有线电视的屏蔽网上),5m之内皆闻其声.效率很高.这是我最得意之作之一。
如何制作一个简易的自制矿石收音机？
如何制作一个简易的自制矿石收音机？
本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。
矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。
当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。
现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。
现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。
现在各种无线电设备非常精密复杂了，但是基本原理不会变。
下面是制作完成的矿石收音机。
包括一个大的环形天线，一个简易的电路板。
套件内容包括：
30米长的导线、电路板、电子元件包。
下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。
后面我们会详细说明这几个元件的功能。
电路原理：
学会矿石收音机的原理，也就学会了无线电接收的基本原理。
下面是电路原理图。
整个电路一共也没有几个元件，但是可以分成3个部分来讲解。
1、无线电波的接收
请看上面的原理图。
天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。
可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。
空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。
电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会。
