球阀型号说明
G-高温耐磨碳纤维
S-柔性石墨
1、用MPa的10倍值表示
2、用磅级表示
3、用K级表示
C-碳钢
P：1Cr18Ni9Ti
R：1Cr18Ni12Mo2Ti
S：抗硫材料
球阀力矩值参考表（单位N.m）
1.6MPa，150Lb
2.5-4.0MPa，300Lb
6.3MPa，400Lb
10.0MPa，600Lb
2″（DN50）
20
30
70
200
3″（DN80）
80
150
250
450
4″（DN100）
150
300
400
600
5″（DN125）
200
500
650
930
6″（DN150）
400
700
860
1150
8″（DN200）
640
940
1300
1750
10″（DN250）
1100
1600
2300
3000
12″（DN300）
手动（省略）
3-蜗轮传动
6-气动
9-电动
7-液动
8-气、液联动
1-内螺纹
2-外螺纹
4-法兰
6-焊接连接
7-对夹连接
8-卡箍
9-卡套
1-浮动直通式
4-浮动L形三通
5-浮动T形三通
6-固定四通
7-固定直通
8-固定三通
F-氟塑料
H-合金钢
Y-硬质合金
E-增加聚四氟乙烯
D-中温碳纤维
N-尼龙
PPL-对位聚苯
1750
2500
3800
4750
14″（DN350）
2600
3600
5500
6900
16″（DN400）
3900
5250
7500
9700
18″（DN450）
6200
7150
10000
12600
20″（DN500）
7500
8800
12000
15500
24″（DN600）
10500
13200
18500
24500
球阀型号说明
球阀选型时，需关注其通径/耐压及使用的温度环境/介质等。
下表为主要型号参数：
Q
9
4
7
F
—
64
C
球阀代号
驱动方式代号
连接形式代号
结构形式代号
密封面材料代号
公称压力值
阀体材料代号
Q-球阀
GQ-轨道球阀
WQ-无摩擦高温高压球阀
PQ-偏心球阀QV-V型球阀
BQ-保温球阀
MQ-整体式球阀
UQ-上装式球阀
28″（DN700）
14500
19300
29500
36000
32″（DN800）
21ห้องสมุดไป่ตู้00
26900
39000
60000
36″（DN900）
28000
40000
51000
75000
40″（DN1000）
35000
45000
71000
105000
注：本力矩只是作为用户选型时参考，选用驱动装置力矩值应为操作力矩的1.1-1.3倍。
球阀型号表示方法标准
球阀型号表示方法标准
球阀的型号表示方法通常采用国际标准 ISO 17292 或美国标准API 6D。
这两种标准在型号表示方法上有些许不同。
ISO 17292标准：
1. 标称通径（DN）：球阀的通径大小以毫米（mm）表示，例如DN15表示通径为15毫米的球阀。
2. 阀体材质：球阀的阀体材质通常使用字母或数字表示，例如WCB表示碳钢材质。
3. 阀门结构：球阀的结构通常用字母表示，常见的有T表示三通球阀，L表示直通式球阀，F表示扇形球阀等。
4. 连接方式：球阀的连接方式通常用字母表示，常见的有RF 表示法兰连接、BW表示对焊连接等。
5. 阀门执行标准和特殊要求：球阀的执行标准和特殊要求通常用字母或数字表示，例如ISO 5211表示输出轴的标准接口。
API 6D标准：
1. 阀体类型：球阀的阀体类型通常用数字表示，例如1表示全通径阀门，2表示正反式阀门，3表示倒装式阀门等。
2. 阀体材质：球阀的阀体材质通常用字母表示，例如W表示碳钢材质。
3. 阀门结构：球阀的结构通常用字母表示，常见的有D表示双阀体联动结构，S表示单阀体结构，B表示倒装结构等。
4. 阀门连接方式：球阀的连接方式通常用字母表示，常见的有RF表示法兰连接、BW表示对焊连接等。
5. 阀门执行标准和特殊要求：球阀的执行标准和特殊要求通常用字母或数字表示，例如NACE表示阀门符合NACE标准。
需要注意的是，以上仅是两种常用的球阀型号表示方法，具体的表示方法还需要根据不同的规范和标准来确定。
DFB20-7矿用电动球阀 说明书
尊敬的金科星用户：感谢您选择、使用金科星产品。
金科星产品质量优，性能佳。
为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。
自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的电话、地址联系，我们时刻恭候为您服务。
金科星---靠品质取胜！由于产品的升级、改进，您所购买的金科星产品可能与说明书中介绍不完全一致，请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ111-2012安标编号：MAJ0600191目录一、概述 (3)1.1、产品简介 (3)1.2、主要技术参数 (4)1.3、型号及含义 (4)二、工作原理 (5)三、维护使用说明 (6)四、注意事项 (7)五、故障与检查 (8)六、运输与贮存 (8)七、订货须知 (9)敬告用户： (10)23 一、概述1.1、产品简介电动球阀是一种由球体旋转而开、闭水流管路，进而控制管路流体通断的控制装置,由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定、性能可靠、是一种通用电磁阀的理想替代产品。
该电动球阀适用于煤矿井下具有瓦斯、煤尘等爆炸性气体环境，适用于水质较差，水压波动范围较大的工矿条件。
图1、球阀图片1.2、主要技术参数a.输入电压： 12V--24 VDC；b.工作电流：≤500mADC；c.环境温度： 0～40℃；d.环境湿度：≤95%RH.（25℃）；e.大气压力： 80～110KPa；f.水压适应范围： 0～7MPa；g.水温适应范围： 0～60℃；h.球阀开启速度： 6～30秒；i.球阀开启通径： 6″；j.外型尺寸： 258.6mm×201mm×150mm；k.重量： 2.5Kg。
1.3、型号及含义DF B 20/7阀径：20mm；最高工作压力：7MPa隔爆型电动阀45二、工作原理电动球阀是一种由球体旋转而开闭水路的新型电动阀门，包括阀体和控制电路。
球阀规格型号表示方法
球阀规格型号表示方法一、球阀规格表示方法1、球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；2、固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L 型三通、9表示Y型三通；3、密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M 蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；4、压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB；5K表示日级压力，最大压力63K；5、球阀名称代号：Q表示球阀；球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；6、浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T 型三通；7、阀体材质代号：A钛及钛合金、C碳钢、l铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
二、球阀型号表示方法1、V型球阀型号：VQ40F、VQ640F、VQ70F、VQ670F、VQ970F、VQ940F、VQ971H、VQ671H、VQ941H、VQ641H、VQ71H；2、低温球阀型号：DQ41F、DQ41H、DQ41Y；3、偏心半球阀型号：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；4、焊接球阀型号：Q61F、Q361F、Q661F、Q961F、Q61H、Q661H、Q961H；5、不锈钢球阀型号：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H；6、高温球阀型号：Q41M、Q641M、Q941M、Q941PPL、Q641PPL；7、保温球阀型号：BQ41F、BQ641F、BQ941F；8、固定球阀型号：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W；9、三通球阀型号：Q44F、Q45F、Q644F、Q645F、Q944F、Q945F、Q44H、Q45H、Q644H、Q645H、Q944H、Q945H；10、四通球阀型号：Q46F、Q646F、Q946F、Q46H、Q646H、Q946H。

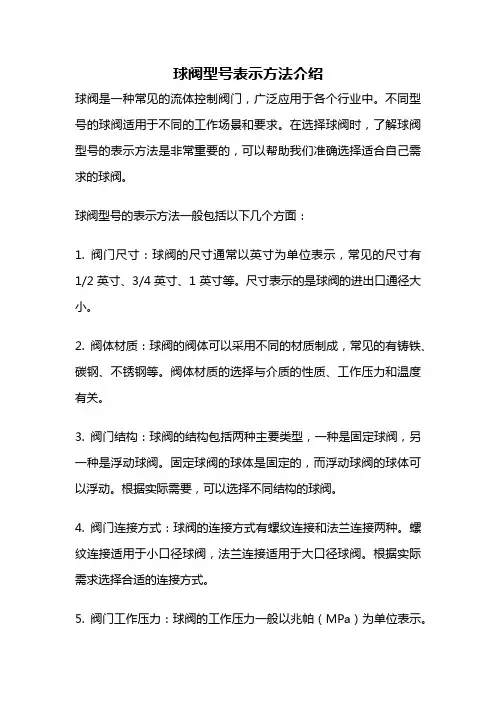

球阀型号表示方法介绍
球阀型号表示方法介绍球阀是一种常见的流体控制阀门，广泛应用于各个行业中。
不同型号的球阀适用于不同的工作场景和要求。
在选择球阀时，了解球阀型号的表示方法是非常重要的，可以帮助我们准确选择适合自己需求的球阀。
球阀型号的表示方法一般包括以下几个方面：1. 阀门尺寸：球阀的尺寸通常以英寸为单位表示，常见的尺寸有1/2英寸、3/4英寸、1英寸等。
尺寸表示的是球阀的进出口通径大小。
2. 阀体材质：球阀的阀体可以采用不同的材质制成，常见的有铸铁、碳钢、不锈钢等。
阀体材质的选择与介质的性质、工作压力和温度有关。
3. 阀门结构：球阀的结构包括两种主要类型，一种是固定球阀，另一种是浮动球阀。
固定球阀的球体是固定的，而浮动球阀的球体可以浮动。
根据实际需要，可以选择不同结构的球阀。
4. 阀门连接方式：球阀的连接方式有螺纹连接和法兰连接两种。
螺纹连接适用于小口径球阀，法兰连接适用于大口径球阀。
根据实际需求选择合适的连接方式。
5. 阀门工作压力：球阀的工作压力一般以兆帕（MPa）为单位表示。
工作压力是指球阀可以承受的最大压力，根据工作场景的需求选择合适的工作压力范围。
6. 阀门密封形式：球阀的密封形式可以分为软密封和金属密封两种。
软密封球阀采用弹性材料作为密封材料，金属密封球阀则采用金属材料作为密封材料。
根据介质的性质和工作要求选择合适的密封形式。
7. 阀门操作方式：球阀的操作方式主要有手动操作和自动操作两种。
手动操作需要人工旋转球阀手柄来实现开关，而自动操作则可以通过电动装置或气动装置来实现开关。
根据实际需求选择合适的操作方式。
球阀型号的表示方法涵盖了阀门尺寸、阀体材质、阀门结构、阀门连接方式、阀门工作压力、阀门密封形式以及阀门操作方式等方面。
了解和理解球阀型号的表示方法，可以帮助我们在选择球阀时更加准确地匹配自己的需求，确保球阀的使用效果和安全性能。
在实际选择过程中，可以根据具体的工作场景和要求，结合上述要素进行综合考虑，选择最适合的球阀型号。
球阀详细参数说明
球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
本类阀门在管道中一般应当水平安装。
球阀分类：气动球阀，电动球阀，手动球阀。
诞生和应用球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。
在西方工业发达的国家，球阀的使用正在逐年不断的上升，在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。
工作原理球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。
球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
主要特点球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
球阀阀体可以是整体的，也可以是组合式的。
球阀不仅结构简单、密封性能好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。
球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。

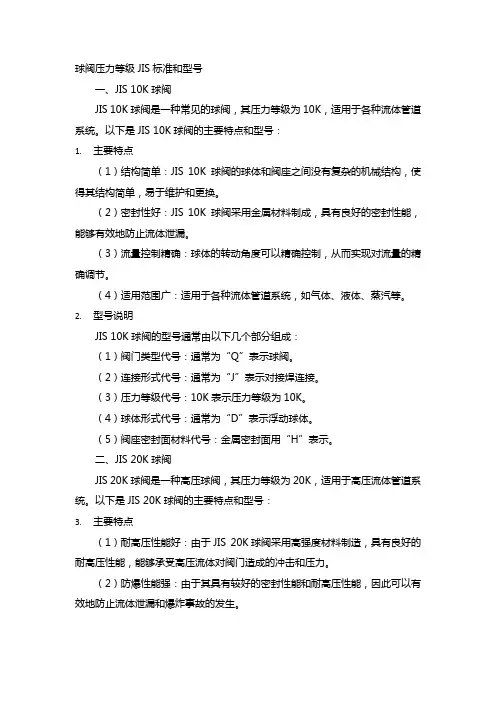

球阀压力等级jis标准和型号
球阀压力等级JIS标准和型号
一、JIS 10K球阀
JIS 10K球阀是一种常见的球阀，其压力等级为10K，适用于各种流体管道系统。
以下是JIS 10K球阀的主要特点和型号：
1.主要特点
（1）结构简单：JIS 10K球阀的球体和阀座之间没有复杂的机械结构，使得其结构简单，易于维护和更换。
（2）密封性好：JIS 10K球阀采用金属材料制成，具有良好的密封性能，能够有效地防止流体泄漏。
（3）流量控制精确：球体的转动角度可以精确控制，从而实现对流量的精确调节。
（4）适用范围广：适用于各种流体管道系统，如气体、液体、蒸汽等。
2.型号说明
JIS 10K球阀的型号通常由以下几个部分组成：
（1）阀门类型代号：通常为“Q”表示球阀。
（2）连接形式代号：通常为“J”表示对接焊连接。
（3）压力等级代号：10K表示压力等级为10K。
（4）球体形式代号：通常为“D”表示浮动球体。
（5）阀座密封面材料代号：金属密封面用“H”表示。
二、JIS 20K球阀
JIS 20K球阀是一种高压球阀，其压力等级为20K，适用于高压流体管道系统。
以下是JIS 20K球阀的主要特点和型号：
3.主要特点
（1）耐高压性能好：由于JIS 20K球阀采用高强度材料制造，具有良好的耐高压性能，能够承受高压流体对阀门造成的冲击和压力。
（2）防爆性能强：由于其具有较好的密封性能和耐高压性能，因此可以有效地防止流体泄漏和爆炸事故的发生。
不锈钢焊接球阀的规格型号
不锈钢焊接球阀的规格型号不锈钢焊接球阀是一种常用的流体控制阀门，广泛应用于石油、化工、天然气、冶金、电力等领域。
它具有结构简单、操作方便、耐腐蚀、密封性能好等特点，被广大用户所认可和使用。
下面将介绍一些常见的不锈钢焊接球阀的规格型号。
1. JIS 10K不锈钢焊接球阀JIS 10K不锈钢焊接球阀是一种符合日本工业标准（JIS）的球阀，适用于10K级别的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
2. DIN不锈钢焊接球阀DIN不锈钢焊接球阀是符合德国工业标准（DIN）的球阀，适用于DIN标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
3. ANSI不锈钢焊接球阀ANSI不锈钢焊接球阀是符合美国国家标准学会（ANSI）的球阀，适用于ANSI标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
4. GB不锈钢焊接球阀GB不锈钢焊接球阀是符合中国国家标准（GB）的球阀，适用于国内标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
5. API不锈钢焊接球阀API不锈钢焊接球阀是符合美国石油学会（API）的球阀，适用于API标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
6. BS不锈钢焊接球阀BS不锈钢焊接球阀是符合英国标准（BS）的球阀，适用于BS标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
不锈钢球阀型号
不锈钢球阀型号引言：不锈钢球阀是一种常用的阀门类型，广泛应用于工业领域。
由于其具有耐腐蚀、耐高温、耐高压、密封性好等优点，被广泛用于气体、液体和固体的控制和调节。
本文将为您介绍几种常见的不锈钢球阀型号，包括其特点、应用领域以及选型指南。
一、全通式不锈钢球阀1.型号：Q41F特点：全通式不锈钢球阀具有球体通道直径与管道直径一致，无阻碍流通，流阻小，流量大。
其结构简单，操作方便，流体能获得最小的阻力。
它的密封性好，不漏、不卡，适用于管道内流体的切断和调节。
应用领域：Q41F型全通式不锈钢球阀主要适用于石油、天然气、化学工业、航天航空等行业，用于对不同介质进行流量控制。
选型指南：在选择不锈钢球阀型号时，应根据介质的性质、工作压力和温度、阀门的开启和关闭方式、阀门的材质和连接方式等因素进行综合考虑。
二、浮动球式不锈钢球阀2.型号：Q41F-16P特点：浮动球式不锈钢球阀的球体可根据介质压力的变化在流体中自由浮动，从而保证了密封性能。
该型号的不锈钢球阀具有阀门细密度高、耐腐蚀性好、启闭力矩小等特点。
应用领域：Q41F-16P型浮动球式不锈钢球阀广泛应用于石油化工、冶金、电力、制药等行业，在高温、高压等恶劣环境下具有良好的使用性能。
选型指南：在选择浮动球式不锈钢球阀时，应考虑介质的特性、流量要求、压力等级、使用环境等因素。
三、固定球式不锈钢球阀3.型号：Q41F-16R特点：固定球式不锈钢球阀的球体固定在阀体中，通过轴承和密封垫圈实现密封。
该型号的不锈钢球阀结构简单，操作方便，具有良好的密封性能和切断能力。
应用领域：Q41F-16R型固定球式不锈钢球阀广泛适用于石油、化工、冶金、电力、食品等行业，在高温、高压下稳定可靠。
选型指南：在选择固定球式不锈钢球阀时，应考虑介质的特性、流量要求、压力等级、使用环境等因素。
四、V型不锈钢球阀4.型号：Q347F特点：V型不锈钢球阀的球体为V形切口，能够实现流体的精确控制。
球阀型号说明
球阀型号说明球阀选型时，需关注其通径/耐压及使用的温度环境/介质等。
下表为主要型号参数：Q 9 4 7 F —64 C 球阀代号驱动方式代号连接形式代号结构形式代号密封面材料代号公称压力值阀体材料代号Q-球阀GQ-轨道球阀WQ-无摩擦高温高压球阀PQ-偏心球阀QV-V型球阀BQ-保温球阀MQ-整体式球阀UQ-上装式球阀手动（省略）3-蜗轮传动6-气动9-电动7-液动8-气、液联动1-内螺纹2-外螺纹4-法兰6-焊接连接7-对夹连接8-卡箍9-卡套1-浮动直通式4-浮动L形三通5-浮动T形三通6-固定四通7-固定直通8- 固定三通F-氟塑料H-合金钢Y-硬质合金E-增加聚四氟乙烯D-中温碳纤维N-尼龙PPL-对位聚苯M-耐磨碳纤维G-高温耐磨碳纤维S-柔性石墨1、用MPa的10倍值表示2、用磅级表示3、用K级表示C-碳钢P：1Cr18Ni9TiR：1Cr18Ni12Mo2TiS：抗硫材料球阀力矩值参考表（单位N.m）1.6MPa，150Lb2.5-4.0MPa，300Lb 6.3MPa，400Lb 10.0MPa，600Lb2″（DN50）20 30 70 200 3″（DN80）80 150 250 4504″（DN100）150 300 400 6005″（DN125）200 500 650 9306″（DN150）400 700 860 11508″（DN200）640 940 1300 175010″（DN250）1100 1600 2300 300012″（DN300）1750 2500 3800 475014″（DN350）2600 3600 5500 690016″（DN400）3900 5250 7500 970018″（DN450）6200 7150 10000 12600 20″（DN500）7500 8800 12000 1550024″（DN600）10500 13200 18500 24500 28″（DN700）14500 19300 29500 36000 32″（DN800）21000 26900 39000 60000 36″（DN900）28000 40000 51000 75000 40″（DN1000）35000 45000 71000 105000注：本力矩只是作为用户选型时参考，选用驱动装置力矩值应为操作力矩的1.1-1.3倍。
球阀规格型号的含义
球阀规格型号的含义
球阀的规格型号通常由一系列数字和字母组成，每个部分都有其特定的含义。
以下是一些常见的球阀规格型号的含义：
1. 头部形状：例如，"T"代表三通球阀，"Y"代表倾斜式球阀，"L"代表螺线式球阀等。
2. 连接方式：例如，"R"代表法兰连接，"B"代表螺纹连接，"G"代表焊接连接等。
3. 材料：例如，"C"代表碳钢，"P"代表不锈钢，"R"代表橡胶等。
4. 压力等级：例如，"150"代表公称压力为150磅（约70公斤），"250"代表公称压力为250磅（约110公斤）等。
5. 口径：例如，"1/4"代表直径为6毫米，"3/8"代表直径为10毫米，"1/2"代表直径为15毫米等。
6. 其他特性：例如，"L"代表锁定装置，"S"代表不锈钢密封环，"E"代表电动执行器等等。
以上就是球阀规格型号的一些常见组成部分及其含义。
具体的规格型号可能会根据制造商的命名规则有所不同。
