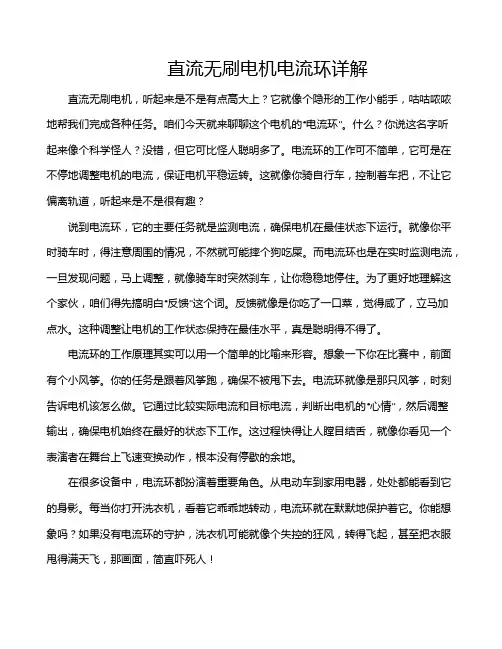

直流无刷电机电流环详解直流无刷电机，听起来是不是有点高大上？它就像个隐形的工作小能手，咕咕哝哝地帮我们完成各种任务。
咱们今天就来聊聊这个电机的“电流环”。
什么？你说这名字听起来像个科学怪人？没错，但它可比怪人聪明多了。
电流环的工作可不简单，它可是在不停地调整电机的电流，保证电机平稳运转。
这就像你骑自行车，控制着车把，不让它偏离轨道，听起来是不是很有趣？说到电流环，它的主要任务就是监测电流，确保电机在最佳状态下运行。
就像你平时骑车时，得注意周围的情况，不然就可能摔个狗吃屎。
而电流环也是在实时监测电流，一旦发现问题，马上调整，就像骑车时突然刹车，让你稳稳地停住。
为了更好地理解这个家伙，咱们得先搞明白“反馈”这个词。
反馈就像是你吃了一口菜，觉得咸了，立马加点水。
这种调整让电机的工作状态保持在最佳水平，真是聪明得不得了。
电流环的工作原理其实可以用一个简单的比喻来形容。
想象一下你在比赛中，前面有个小风筝。
你的任务是跟着风筝跑，确保不被甩下去。
电流环就像是那只风筝，时刻告诉电机该怎么做。
它通过比较实际电流和目标电流，判断出电机的“心情”，然后调整输出，确保电机始终在最好的状态下工作。
这过程快得让人瞠目结舌，就像你看见一个表演者在舞台上飞速变换动作，根本没有停歇的余地。
在很多设备中，电流环都扮演着重要角色。
从电动车到家用电器，处处都能看到它的身影。
每当你打开洗衣机，看着它乖乖地转动，电流环就在默默地保护着它。
你能想象吗？如果没有电流环的守护，洗衣机可能就像个失控的狂风，转得飞起，甚至把衣服甩得满天飞，那画面，简直吓死人！电流环并不是一蹴而就的，它的设计可是经过层层筛选，像选拔赛一样。
每一个环节都要经过严格的测试，确保它在各种情况下都能稳定工作。
你想啊，要是电流环不靠谱，那电机可就像个小孩子，没了家长的监管，随心所欲地折腾，真是让人捏一把汗。
说到这里，大家可能会好奇，电流环到底是怎么进行控制的呢？它是通过控制信号来实现的。
伺服电机速度环、位置环、扭矩环的控制原理
运动伺服一般都是三环控制系统，从内到外依次是电流环、速度环、位置环。
1、电流环：电流环的输入是速度环 PID 调节后的那个输出，电流环的输入值和电流环的反馈值进行比较后的差值在电流环内做 PID 调节输出给电机，“电流环的输出”就是电机的每相的相电流，“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。
电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。
任何模式都必须使用电流环，电流环是控制的根本，在系统进行速度和位置控制的同时系统也在进行电流/ 转矩的控制以达到对速度和位置的相应控制。
2、速度环：速度环的输入就是位置环PID 调节后的输出以及位置设定的前馈值，速度环输入值和速度环反馈值进行比较后的差值在速度环做PID 调节（主要是比例增益和积分处理）后输出到电流环。
速度环的反馈来自于编码器的反馈后的值经过“速度运算器”得到的。
速度环控制包含了速度环和电流环。
3、位置环：位置环的输入就是外部的脉冲，外部的脉冲经过平滑滤波处理和电子齿轮计算后作为“位置环的设定”，位置环输入值和来自编码器反馈的脉冲信号经过偏差计数器的计算后的数值在经过位置环的PID 调节（比例增益调节，无积分微分调节）后输出和位置给定的前馈值的和构成速度环的给定。
位置环的反馈也来自于编码器。
位置控制模式下系统进行了 3 个环的运算，系统运算量大，动态响应速度最慢。
编码器安装于伺服电机尾部，它和电流环没有任何联系，他采样来自于电机的转动而不是电机电流，和电流环的输入、输出、反馈没有任何联系。
而电流环是在驱动器内部形成的，即使没有电机，只要在每相上安装模拟负载（例如电灯泡）电流环就能形成反馈工作。
三种控制模式位置控制：通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的数量来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
电压电流双环控制原理
电压电流双环控制原理嘿，咱来聊聊电压电流双环控制原理这个超厉害的家伙吧！这电压电流双环控制啊，就像是一个聪明的指挥官，在电路的世界里有条不紊地指挥着一切，让电流和电压都乖乖听话，为我们的各种电子设备和系统提供稳定可靠的动力。
你看，电压就像是电路中的“压力”，它推动着电流这个“小水流”在电路中流动。
而电流呢，就像是电路中的“流量”，它带着能量在各种元器件之间穿梭。
电压电流双环控制原理就是要同时管理好这两个家伙，让它们协同工作，达到我们想要的效果。
想象一下，电路就像一个繁忙的交通枢纽，电压是交通规则中的“限速标志”，它规定了电流这个“车辆”行驶的速度上限。
如果电压不稳定，一会儿高一会儿低，就好比限速标志一会儿变成80公里每小时，一会儿又变成20公里每小时，那电路里的电流可就乱套啦，电子设备也会像在颠簸的路上行驶的汽车一样，出现各种问题，甚至可能“抛锚”。
所以，电压环的作用就是要确保电压保持在一个合适的范围内，就像一个严格的交警，时刻盯着电压这个“限速标志”，不让它出现太大的波动。
而电流环呢，就像是交通枢纽中的“流量监控器”。
它要保证电流按照我们的需求来流动，不能太多也不能太少。
如果电流过大，就像交通枢纽中突然涌入了大量的车辆，会导致道路拥堵，电路中的元器件可能会因为承受不了这么大的电流而发热损坏。
相反，如果电流过小，电子设备就可能得不到足够的能量，无法正常工作，就像汽车没油了一样，只能停在路边。
所以电流环要根据实际情况，及时调整电流的大小，让它始终保持在一个合适的水平，就像一个智能的交通指挥系统，合理地控制着车辆的流量，确保交通顺畅。
在电压电流双环控制中，这两个环是相互配合的哦。
就像一场精彩的双人舞，电压和电流相互呼应，彼此协调。
当电压出现变化时，电压环会迅速做出反应，调整输出，然后电流环会根据电压的变化，相应地调整电流，以保持整个电路系统的稳定。
这种紧密的配合就像是两个默契十足的舞者，一个动作的变化会立刻引起另一个的回应，共同演绎出完美的舞蹈。
伺服电机电流环mpc控制原理
伺服电机的电流环的MPC（模型预测控制）控制原理，是基于对PMSM（永磁同步电机）的矢量控制。
其核心思想是通过对电机的电流进行快速而精确的控制，以实现对电机转速和位置的稳定控制。
在电流环的控制器中，会将速度环PID调节后的输出作为输入，这个输入被称为“电流环给定”。
然后，这个给定值会与“电流环的反馈”值进行比较后的差值，在电流环内做PID 调节输出给电机。
这里的“电流环的反馈”并不是来自编码器的反馈，而是在驱动器内部安装在每相的霍尔元件（磁场感应变为电流电压信号）反馈给电流环的。
此外，在实际应用系统中，由于被控对象的参数不精确、外界干扰等情况的存在，开环控制会造成MPC控制器的预测输出与实际的系统输出之间存在误差值。
因此，为了提高控制精度和系统的稳定性，引入了反馈修正环节。
该环节会计算当前时刻的预测输出和系统实际输出值之间的误差，并以此来修正MPC控制器对下一时刻系统输出的预测值。
这样，求解出的最优控制量就加入了上一时刻反馈误差的考虑，从而形成了闭环控制系统，提高了控制品质和系统的抗扰性能。
foc电流环电机不转

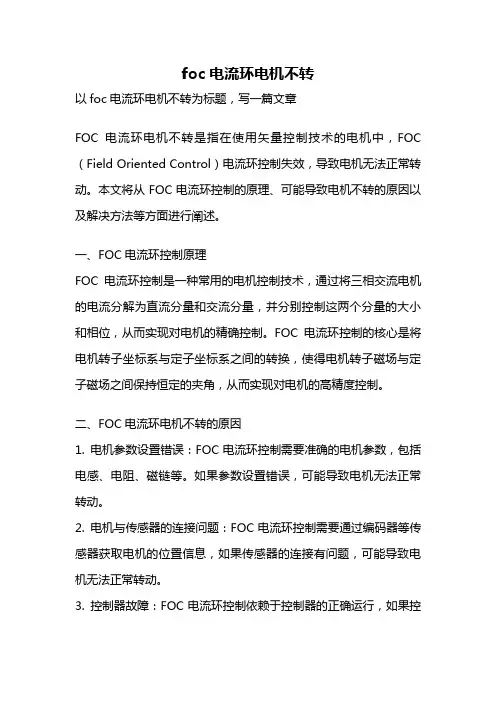

foc电流环电机不转以foc电流环电机不转为标题，写一篇文章FOC电流环电机不转是指在使用矢量控制技术的电机中，FOC （Field Oriented Control）电流环控制失效，导致电机无法正常转动。
本文将从FOC电流环控制的原理、可能导致电机不转的原因以及解决方法等方面进行阐述。
一、FOC电流环控制原理FOC电流环控制是一种常用的电机控制技术，通过将三相交流电机的电流分解为直流分量和交流分量，并分别控制这两个分量的大小和相位，从而实现对电机的精确控制。
FOC电流环控制的核心是将电机转子坐标系与定子坐标系之间的转换，使得电机转子磁场与定子磁场之间保持恒定的夹角，从而实现对电机的高精度控制。
二、FOC电流环电机不转的原因1. 电机参数设置错误：FOC电流环控制需要准确的电机参数，包括电感、电阻、磁链等。
如果参数设置错误，可能导致电机无法正常转动。
2. 电机与传感器的连接问题：FOC电流环控制需要通过编码器等传感器获取电机的位置信息，如果传感器的连接有问题，可能导致电机无法正常转动。
3. 控制器故障：FOC电流环控制依赖于控制器的正确运行，如果控制器出现故障，可能导致电机无法正常转动。
4. 电机损坏：电机内部的元件如绕组、磁铁等可能出现损坏，导致FOC电流环控制无法正常工作。
三、FOC电流环电机不转的解决方法1. 检查电机参数设置：确认电机的电感、电阻、磁链等参数是否设置正确，如果有误需要及时调整。
2. 检查传感器连接：检查编码器等传感器与控制器的连接是否正常，确保传感器可以正确获取电机的位置信息。
3. 检查控制器运行状态：对控制器进行诊断，排查可能存在的故障，如电源故障、控制算法错误等。
4. 检查电机状态：对电机进行全面检查，如绕组是否断路、磁铁是否破裂等，如有问题需要及时修复或更换。
在修复FOC电流环电机不转问题时，需要综合考虑以上可能的原因，并逐一排查。
在排查过程中，可以借助专业的测试仪器和设备，如电流表、电压表、磁力计等，对电机和控制器进行全面的测试和分析。
电流环原理
电流环原理

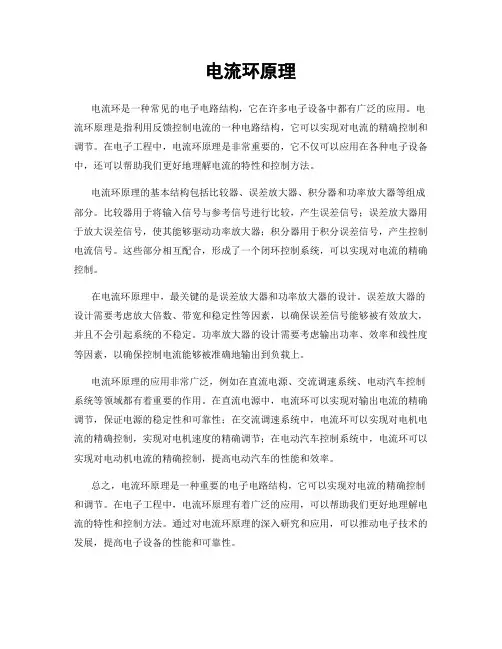

电流环是一种常见的电子电路结构，它在许多电子设备中都有广泛的应用。
