四线制 二线制 电流环说明
我们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。
否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了!
几线制的称谓，是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。
因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。
但目前，很多变送器采用二线制。
因为要实现两线制变送器必须同时满足以下条件:
1．V≤Emin-ImaxRLmax
变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin
变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P＜Imin(Emin-IminRLmax)
变送器的最小消耗功率P不能超过上式,通常＜90mW。
式中:Emin=最低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量；
Imax=20mA；
Imin=4mA；
RLmax=250Ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件，就可实现两线制传输。
所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。
两线制变送器由于信号起点电流为4mA.DC，为变送器提供了静态工作电流，同时仪表电气零点为
4mA.DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。
而且两线制还便于使用安全栅,利于安全防爆。
两线制变送器如图一所示，其供电为24V.DC，输出信号为4-20mA.DC，负载电阻为250Ω，24V电源的负线电位最低，它就是信号公共线，对于智能变送器还可在4-20mA.DC信号上加载HART协议的FSK键控信号。
图一两线制变送器接线示意图
由于4-20mA.DC(1-5V.DC)信号制的普及和应用，在控制系统应用中为了便于连接，就要求信号制的统一，为此要求一些非电动单元组合的仪表，如在线分析、机械量、电量等仪表，能采用输出为4-20mA.DC信号制，但是由于其转换电路复杂、功耗大等原因，难于全部满足上述的三个条件，而无法做到两线制，就只能采用外接电源的方法来做输出为4-20mA.DC的四线制变送器了。
四线制变送器如图二所示，其供电大多为220V.AC，也有供电为24V.DC的。
输出信号有4-20mA.DC，负载电阻为250Ω，或者 0-10mA.DC，负载电阻为0-1.5K Ω；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。
图二四线制变送器接线示意图
有的仪表厂为了减小变送器的体积和重量、并提高抗干扰性能、减化接线，而把变送器的供电由220V.AC改为低压直流供电，如电源从24V.DC电源箱取用，由于低压供电就为负线共用创造了条件，这样就有了三线制的变送器产品。
三线制变送器如图三所示，所谓三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。
其供电大多为24V.DC，输出信号有
4-20mA.DC，负载电阻为250Ω或者0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA 和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。
图三三线制变送器接线示意图
以上三个图中，输入接收仪表的是电流信号，如将电阻RL并联接入时，则接收的就是电压信号了。
从上面叙述可看出，由于各种变送器的工作原理和结构不同，从而出现了不同的产品，也就决定了变送器的两线制、三线制、四线制接线形式。
对于用户而言，选型时应根据本单位的实际情况，如信号制的统一、防爆要求、接收设备的要求、投资等问题来综合考虑选择。
要指出的是三线制和四线制变送器输出的4-20mA.DC信号，由于其输出电路原理及结构与两线制的是不一样的，因此在应用中其输出负端能否和24V电源的负线相接?能否共地?这是要注意的，必要时可采取隔离措施，如用配电器、安全栅等，以便和其它仪表共电、共地及避免附加干扰的产生。
最后谈谈两线制改四线制、四线制改两线制的问题。
从上述可知各种线制变送器都能存在，那总是有存在的理由，否则就不会有那么多的线制了，由用户来改动线制是很困难的，再者实际意义也不大。
如果要把传输信号为0-10mA.DC的四线制变送器改为两线制，首先遇到的问题，就是其起始电流为零，在电流为零状态下，变送器的电子放大器是无法建立工作点的，因此将难于正常工作。
如果用直流电源，并保证仪表原来的恒流特性，当变送器在负载电阻为0-1.5KΩ时，与其串联的反馈动圈电阻2KΩ左右，当输出为10mA 时，这两部分的电压降将大于24V,也就是说用24V.DC供电，负载为0-1.5KΩ时，要保证恒流特性是不可能的，也就谈不上用两线制传输了。
70年代曾有仪表厂做过把0-10mA.DC的四线制变送器改为两线制变送器的工
作，具体做法是:对原来的变送器电路进行改进，并将供电电压提高至 48V.DC，但变送器的起始电流仍不能为零，为此采用负向电流来抵消负载电阻上的起始输出
4mA的电流。
但这样的产品也没有能得到推广和应用。
如果想将两线制改为四线制，根本没有必要，再者这是一种技术上的倒退。
二线制三线制四线制比较
1. 仪表的二线制与四线制二线制仪表即电源与信号共用两根线一般四线制仪表电源与信号线分开信号为4~20mA或０～１０mA，电源２２０ＡＣ（为多）．2.在热电阻中有两线制、三线制、四线制两线制没有线路电阻补偿，配线简单，但要带进引线电阻的附加误差。
因此不适用制造A 级精度的热电阻，且在使用时引线及导线都不宜过长。
三线制有线路电阻补偿，可以消除引线电阻的影响，测量精度高于2线制。
作为过程检测元件，其应用最广。
四线制:在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至PLC。
这种引线方式可完全消除引线的电阻影响，但成本较高，主要用于高精度的温度检测。
3.西门子的二线制和四线制二线制是PLC模块提供电源和采集电流信号四线制仅仅采集电流信号传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍，其值达到 10-50K（和桥路供电电压有关），下电阻一般和热电阻某温度下阻值相同。
图解实战两线制、三线制、四线制
3、三线制
今天我这里并不是从变送器和控制系统的原理Байду номын сангаас给大家分析两线制三线制四线制而是站在一个工程实战角度来给大家讲解两线制三线制四线制应该如何选型和界线这篇文章本人是以s7200的em231模拟量模块为例
图解实战两线制、三线制、四线制
今天我这里并不是从变送器和控制系统的原理性给大家分析两线制、三线制、四线制，而是站在一个工程实战角度来给大家讲解两线制、三线制、四线制应该如何选型和界线，这篇文章本人是以S7-200的EM231模拟量模块为例。 1、四线制
模拟量两线制与四线制接法
模拟量两线制与四线制接法（个人经验总结）发上来，供大家参考。
概述：两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
接法：传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。
2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。
PLC：（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。
二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。
（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。
(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。
（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。
将传感器正与plc的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
4-20ma 电流环工作原理
4-20ma 电流环工作原理在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。
4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA 高于20mA的信号用于各种故障的报警。
4～20mA电流环有两种类型：二线制和三线制。
当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR供电，供电电源是二根电流传输线以外的第三根线。
二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用，见图1。
在工业现场有许多种类的传感器可以被转换成4～20mA的电流信号，TI拥有一些很方便的用于RTD和电桥的变送器芯片。
由于TI的变送器芯片含有通用的功能电路比如电压激励源、电流激励流、稳压电路、仪表放大器等，所以可以很方便地把许多传感器的信号转化为4～20mA的信号。
图1 (略)电桥传感器的大多数应用是用于测量压力。
在一个实际电路中，如果惠斯登电桥每条臂上的电阻为2k ，那么无论从激励电压端或差分输出端看进去，它的等效电阻都是2k 。
在没有压力的时候，它的电桥是平衡的，输出电压为0。
当施加压力时，由于电桥失衡，会产生一个差分电压，差分电压便会反映这个压力的大小。
满度和色调是压力传感器的两个主要技术指标，现实世界里使用着的传感器都存在着一定的非线性，它的输出电压会随着温度的变化而变化。
输出电压随温度的变化不是线性的，满度和色调都具有这种性质。
4～20mA的传感器信号调理解决方案4～20mA电流环在结构上由两部分即变送器和接收器组成，变送器一般位于现场端、传感器端或模块端，而接收器一般在PLC和计算机端，它一般在控制器内。
两线制与四线制的区别

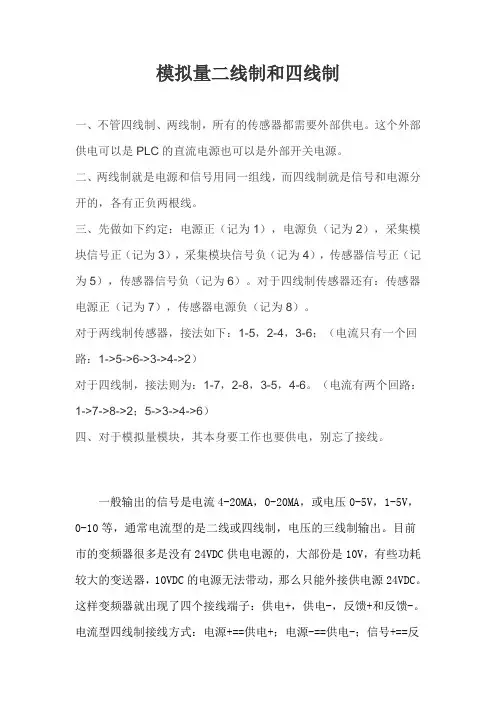

模拟量二线制和四线制一、不管四线制、两线制，所有的传感器都需要外部供电。
这个外部供电可以是PLC的直流电源也可以是外部开关电源。
二、两线制就是电源和信号用同一组线，而四线制就是信号和电源分开的，各有正负两根线。
三、先做如下约定：电源正（记为1），电源负（记为2），采集模块信号正（记为3），采集模块信号负（记为4），传感器信号正（记为5），传感器信号负（记为6）。
对于四线制传感器还有：传感器电源正（记为7），传感器电源负（记为8）。
对于两线制传感器，接法如下：1-5，2-4，3-6；（电流只有一个回路：1->5->6->3->4->2）对于四线制，接法则为：1-7，2-8，3-5，4-6。
（电流有两个回路：1->7->8->2；5->3->4->6）四、对于模拟量模块，其本身要工作也要供电，别忘了接线。
一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10等，通常电流型的是二线或四线制，电压的三线制输出。
目前市的变频器很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。
这样变频器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。
电流型四线制接线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-==反馈-。
电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-。
电压型三线制接线方式：电源+==供电+；电源-（信号-）==供电-；信号+==反馈+，电源-（信号-）产品类型：SM331问题：两线制电流和四线制电流的区别?用户在使用电流传感器或者电流变送器时，经常分不清什么是两线制电流，什么是四线制电流。
绝大多数的用户认为，只要接两根线的电流信号就是两线制电流信号，这样的观点是不正确的。
两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
四线制与两线制
我们有的用户经常分不清有源信号，无源信号；以及两线制、三线制、四线制仪表信号的区别。
经常把连接信号的两根线当作是两线制。
因此，对信号隔离器，分配器的选型就容易选错；在使用时，现场接线也经常出错。
针对这些问题，在此简单介绍相关内容，以及对中泰华旭信号隔离器的产品选型问题。
有源信号/无源信号有源/无源信号一般是针对电流信号而言，如4-20mA。
有源/无源是看提供4-20mA信号的那台设备是否有独立的工作电源线，如果有（220VAC或24VDC），则它输出的信号为有源信号，否则为无源信号。
对于有源信号的采集很简单，只要采集模块输入的正端和负端分别对应4-20mA信号源设备的正端和负端就可以了。
见图1。
对于无源信号的采集，需要注意了，因为提供无源信号的那台设备（假设A设备）没有独立工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。
因此，采集信号的设备（假设B设备）往往要求有配电功能，如配有24VDC输出的，当它采集4-20mA信号时就可以同时提供24VDC给A设备。
见图3。
如果B设备没有配电功能，当它采集A设备的信号时，我们可以串一个24VDC电源，也是可以的，但是一定要按照厂家提供的接线图来接线。
见图2。
两线制、三线制、四线制仪表信号两线制仪表只有两根线，是没有接电源的线的，即它们没有独立的工作电源接线，电源需要外部引入。
它们的两根线既要传输电源又要传输信号。
它们输出的信号称为无源信号。
三线制仪表，共有三根线，电源正端线、信号正端线，而电源的负端及信号的负端共用一根线（com端），即三根线。
它们输出信号称为有源信号。
四线制仪表，共有四根线，其中两根线接电源正端和负端，另外两根线是输出信号的正端与负端。
它们输出的信号是有源信号。
4、两线制和四线制
两线制、三线制、四线制的原理及其区别所谓的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。
几线制的称谓，是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。
因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。
ddz-ⅱ型电动单元组合仪表的出现，供电为220v.ac，输出信号为0--10ma.dc的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产ddz-ⅲ型电动单元组合仪表，并采用国际电工委员会(iec)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20ma.dc,联络信号采用1-5v.dc，即采用电流传输、电压接收的信号系统。
采用4-20ma.dc信号，现场仪表就可实现两线制。
但限于条件，当时两线制仅在压力、差压变送器上采用，温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了，应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1．v≤emin-imaxrlmax变送器的输出端电压v等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. i≤imin变送器的正常工作电流i必须小于或等于变送器的输出电流。
3. p＜imin(emin-iminrlmax)变送器的最小消耗功率p不能超过上式,通常＜90mw。
式中:emin=最低电源电压，对多数仪表而言emin=24(1-5%)=22.8v,5%为24v电源允许的负向变化量；imax=20ma；imin=4ma；rlmax=250ω+传输导线电阻。
如果变送器在设计上满足了上述的三个条件，就可实现两线制传输。
所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。
万用表的四线制和二线制测量方法比较-高学琴
万用表的四线制和二线制测量方法比较-高学琴万用表的四线制和二线制测量方法比较高学琴更准确地测量小电阻——万用表的四线制和二线制测量方法比较电阻是电子元器件中比较常见的一种。
电子学上对它的定义是用电阻材料制成的、有一定结构形式、能在电路中起限制电流通过作用的二端子元件。
常见的测量电阻原理是给予一个激励电流源，根据该二端子元件两端点得到的电压衡量该电阻对于电流阻碍作用的大小。
基于此原理万用表有两种测量电组的方法----二线制和四线制。
一、二线制测量原理所谓二线制，顾名思义，就是只利用两根导线去连接被测电阻，工作原理图如图1所示。
二线制是在待测电阻两端各连一根导线，这种接法简单、费用低，在实际生活中广泛应用；但是导线本身也具有电阻，而且该电阻会随环境温度的变化而变化，这就会给电阻测量带来不确定的附加误差，即使是在测量大电阻时，引线也不宜过长。
并且由于测量回路和电流回路无法分开，表笔和待测点之间的接触电阻也不可避免，引入了误差源。
图1 二线制测量原理万用表包含有一个精密电流源以及一个内阻很大的电压表。
万用表通过测量出来的电压来衡量该电阻阻碍电流大小的能力，但从图中可以看出，二线制测量到的电压结果实际上并不是待测电阻两端的电压，还包括导线产生的传导电阻以及表笔接触带来的接触电阻。
其测得的电阻的数学表达式为：R 测 =R+2r+2Rs高学琴深圳市鼎阳科技有限公司其中，R为待测电阻，r为导线电阻，Rs为接触电阻。
一般的导线传导电阻范围在1mΩ~100mΩ,表笔和待测点的接触电阻也在mΩ级别，如果待测电阻R足够大的话，那么传导电阻、接触电阻几乎可以忽略，但是如果在实际应用中需要测量小电阻（<10Ω）,待测电阻与导线、接触电阻相差无几，不可避免会引起一些误差。
这个时候需要找到一种办法减少这些导线电阻、接触电阻对测量电路带来的影响，于是引入了四线制测量电阻。
二、二、四线制测量原理四线制在电阻的两端各连接两根导线，其中两根引线为电阻提供恒定电流I，把电阻R转换成电压信号U，另外两根信号引线则把电压信号U引至仪表，其测量原理如图2所示。
二线制三线制四线制仪表接线区别
浅谈仪表的两线制、三线制、四线制我们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。
否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了!几线制的称谓，是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。
因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。
DDZ-Ⅱ型电动单元组合仪表的出现，供电为220V.AC，输出信号为0--10mA.DC的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产DDZ-Ⅲ型电动单元组合仪表，并采用国际电工委员会(IEC)的:过程控制系统用模拟信号标准。
即仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC，即采用电流传输、电压接收的信号系统。
采用4-20mA. DC信号，现场仪表就可实现两线制。
但限于条件，当时两线制仅在压力、差压变送器上采用，温度变送器等仍采用四线制。
现在国内两线制变送器的产品范围也大大扩展了，应用领域也越来越多。
同时从国外进来的变送器也是两线制的居多。
因为要实现两线制变送器必须同时满足以下条件:1．V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P＜Imin(Emin-IminRLmax)变送器的最小消耗功率P不能超过上式,通常＜90mW。
式中:Emin=最低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V,5%为24V电源允许的负向变化量；Imax="20mA"；Imin="4mA"；RLmax="250"Ω+传输导线电阻。
模拟量两线制与四线制接法
模拟量两线制与四线制接法（个人经验总结）发上来，供大家参考。
概述：两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
接法：传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。
2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。
PLC：（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。
二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。
（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。
(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。
（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。
将传感器正与plc的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。
