第三章 单模光纤传输特性及光纤中非线性效应
单模光纤特征
单模光纤是一种光纤类型，其只能传输单一模式的激光束。
与多模光纤相比，单模光纤具有更高的传输速度和更低的衰减，因此通常用于需要高速、长距离的数据传输和通信应用。
以下是单模光纤的主要特征：
1. 传输速率高：单模光纤能够以极高的速度传输数据，这是由于其低衰减和窄的光束宽度。
这使得单模光纤成为光纤通信和数据传输的理想选择。
2. 传输距离长：由于单模光纤只传输单一模式的激光束，这意味着它不会受到模式色散的影响，这是多模光纤中常见的问题。
因此，单模光纤具有更长的传输距离，这对于需要远距离通信的应用非常重要。
3. 稳定性高：单模光纤具有很高的稳定性，因为它对温度、湿度和机械应力的变化不太敏感。
这使得单模光纤在恶劣环境和移动应用中具有很高的可靠性。
4. 制造精度高：单模光纤的制造需要极高的精度，因为任何小的偏差都可能导致光的散射和衰减。
这通常需要高级的光纤制造技术和设备。
5. 成本较高：由于单模光纤需要高级的光纤制造技术和设备，因此其成本相对较高。
这也限制了单模光纤在某些应用中的普及。
6. 色散管理：虽然单模光纤避免了模式色散的问题，但在高数据率传输中，非模式色散和波导色散会有影响。
这是需要采取一些措施来管理色散问题。
总的来说，单模光纤在高速、长距离数据传输和通信应用中具有很高的优势，但也需要注意色散管理等问题。
随着技术的发展，单模光纤的性能和成本也在不断改进，使其在更多领域得到应用。
光纤通信知识点归纳
第1章概述1、光纤通信的基本概念：利用光导纤维传输光波信号的通信方式。
光纤通信工作波长在于近红外区：0.8～1.8μm的波长区，对应频率: 167～375THz。
对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即0.85μm、1.31μm及1.55μm。
2、光纤通信系统的基本组成：（P2图1-3）目前采用比较多的系统形式是强度调制/直接检波（IM/DD）的光纤数字通信系统。
该系统主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。
1）在点对点的光纤通信系统中，信号的传输过程：由电发射机输出的脉码调制信号送入光接收机，光接收机将电信号转换成光信号耦合进光纤，光接收机将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机，最后由信息宿恢复用户信息。
2）光发射机中的重要器件是能够完成电-光转换的半导体光源，目前主要采用半导体发光二极管(LED)和半导体激光二极管（LD)。
3）光接收机中的重要部件是能够完成光-电转换的光电检测器，目前主要采用光电二极管（PIN）和雪崩光电二极管（APD）。
特性参数：灵敏度4）一般地，大容量、长距离光纤传输: 单模光纤+半导体激光器LD小容量、短距离光纤传输: 多模光纤+半导体发光二极管LED5）光纤线路系统：功能：把来自光发射机的光信号，以尽可能小的畸变和衰减传输到光接收机。
组成：光纤、光纤接头和光纤连接器要求：较小的损耗和色散参数3、光纤通信的特点：优点：（1），传输频带宽，通信容量大。
（2）传输损耗小，中继距离长：石英光纤损耗低达0.19 dB/km，用光纤比用同轴电缆或波导管的中继距离长得多。
（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。
（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。
（5）体积小、重量轻。
（6）原材料来源丰富、价格低廉。
缺点：1）不能远距离传输；2）传输过程易发生色散。
光纤技术及应用第三章
Optical Fiber Technology and Its Application
2021/7/22
.
1
第3章
光
纤
Optic fiber
2021/7/22
.
2
引言
1、光纤（optic fiber）----是指能够传导光波的圆柱形介质波 导。它利用光的全反射原理将光波能量约束在其界面内，并引 导光波沿着光纤轴线方向传播。
本章介绍光纤的结构与分类、光波在光纤中的传输原理。 第四章讲光纤的传输特性（损耗、色散、偏振、非线性效应）
2021/7/22
.
6
3、光纤的结构、分类 纤芯（芯层）core：其折射率较高 , （用来导光）.
包层coating：其折射率较低，提供在纤芯内发生光全反射的条 件.
保护层jacket——保护光纤不受外界微变应力的作用、防水等作 用。 光纤横截面半径为几十至几百微米，长度从几十厘米到 上千千米。
所以梯度光纤中导模光线的 最大延迟时间为：
ma xmin2nc12
.
25
梯度光纤中导模光线的最大延迟 时间
ma xmin2nc12
与阶跃光纤的最大延迟时间相比较:
max12n c1n1n 2n2n c1
平方律光纤的色散小很多。 （3）梯度光纤的数值孔径 采用近似方法导出：
.
26
将光纤芯层分成许多薄层：每一层内，折射率可近似看成常 数，而且折射率沿径向向外逐层递减
2021/7/22
.
33
.
34
3.2 光纤的波动光学理论
光纤属于介质圆波导，分析导光原理很复杂， 可用两种理论进行：
w用波动理论讨论导光原理(复杂、精确) w采用射线理论分析导光原理(简单、近似)
光纤通信复习题库(整合版)
光纤通信复习题库（整合版）一、填空题1.有规律地破坏长连“0”和长连“1”的码流，以便时产生信号的提取，称_扰码电路 __ 。
2.PIN光电二极管是在P型材料和N型材料之间加一层_ _I___型材料，称为__耗尽层。
3.APD中促使其电流猛增的是__倍增效应。
碰撞电离4．在半导体激光器的P—I 曲线上，当I＞It 时，激光器发出的是激光，反之为荧光5. EDFA在光纤通信系统中主要的应用形式主要有作前置放大器使用、作功率放大器使用和作_线路放大器使用。
6. SDH网有一套标准化的信息结构等级，称为_同步传送模块STM-N_。
7.从波动理论的观点看，光波作为一种电磁波来处理。
8.目前光纤通信的长波波长低损耗工作窗口是 1.31μm和1.55um 。
9.光纤主要由纤芯和包层两部分构成。
10.LED适用于模拟的光纤传输系统。
11．光纤中的传输信号由于受到光纤的损耗和色散的影响，使得信号的幅度受到衰减，波形出现失真。
12．光纤数值孔径的物理意义是表示光纤端面_ 集光 _的能力。
接受和传输光13.准同步数字体系的帧结构中，如果没有足够的开销字节，就不能适应网络管理、运行和维护。
14.SDH中STM—1的速率是 155Mb/s 。
15. 按照泵浦方式的不同，EDFA可分为正向泵浦结构、反向泵浦结构和双向泵浦结构等三种形式。
16.响应度和量子效率都是描述光电检测器光电转换能力的一种物理量。
17.目前光纤通信三个实用的低损耗工作窗口是0.85um ,1.55um 和__1.31um_。
18.PDH复用成SDH信号必须经过映射、定位、复用三个步骤。
19.受激辐射过程中发射出来的光子与外来光子不仅频率相同，而且相位、偏振方向、传播方向都相同，因此，称它们是_相干光 ___。
20. SDH中STM—4的速率是 622 Mb/s 。
21.常用的SDH设备有：终端复用器、__再生器_和数字交叉连接设备等。
22.在光接收机中，与___光检测器__紧相连的放大器称为前置放大器。
单模光纤的参数及理论分析

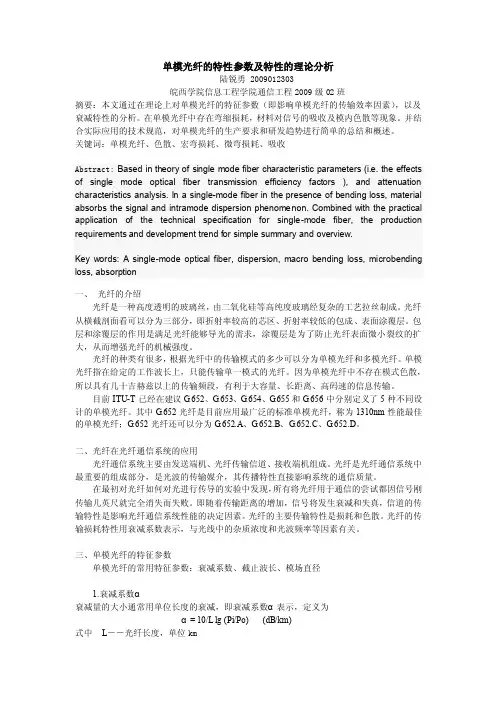

单模光纤的特性参数及特性的理论分析陆锐勇 2009012303皖西学院信息工程学院通信工程2009级02班摘要：本文通过在理论上对单模光纤的特征参数（即影响单模光纤的传输效率因素），以及衰减特性的分析。
在单模光纤中存在弯缩损耗，材料对信号的吸收及模内色散等现象。
并结合实际应用的技术规范，对单模光纤的生产要求和研发趋势进行简单的总结和概述。
关键词：单模光纤、色散、宏弯损耗、微弯损耗、吸收Abstract: Based in theory of single mode fiber characteristic parameters (i.e. the effects of single mode optical fiber transmission efficiency factors ), and attenuation characteristics analysis. In a single-mode fiber in the presence of bending loss, material absorbs the signal and intramode dispersion phenomenon. Combined with the practical application of the technical specification for single-mode fiber, the production requirements and development trend for simple summary and overview.Key words: A single-mode optical fiber, dispersion, macro bending loss, microbending loss, absorption一、光纤的介绍光纤是一种高度透明的玻璃丝，由二氧化硅等高纯度玻璃经复杂的工艺拉丝制成。
光纤中的非线性效应的研究
光纤中的非线性效应研究一、引言进入21世纪以来，随着语音、图像和数据等信息量爆炸式的增长, 尤其是因特网的迅速崛起，人们对于信息获取的需求呈现出供不应求的态势。
这对通信系统容量和多业务平台的服务质量提出了新的挑战，也反过来推动了通信技术的快速发展。
1966年，美籍华人高锟博士提出可以通过去杂质降低光纤损耗至20dB/km ，使光纤用于通信成为可能，从而开启了人类通信史的新纪元。
与传统的电通信相比，光纤通信以其损耗低、传输频带宽、容量大、抗电磁干扰等优势备受业界青睐，已成为一种不可替代的支撑性传输技术。
光纤通信自从问世以来，就一直向着两个目标不断发展，一是延长无电中继距离；二是提高传输速率（容量）。
随着掺铒光纤放大器（EDFA ）的大量商用，大大增加了无电中继的传输距离；同时，密集波分复用（DWDM ）技术的成熟，极大地增加了光纤中可传输信息的容量，降低了成本。
光纤通信技术正朝着超高速超长距离的方向发展，并逐步向下一代光网络演进。
但随着波分复用信道数的增加，单通道速率的提高，光纤的非线性效应成为制约系统性能的主要因素。
高速长距离传输必须克服非线性效应的影响。
因此，如何提高光纤传输系统的容量，增加无电中继的传输距离，克服非线性效应，已经成为光纤通信领域研究的热点。
本文详细介绍了在光纤中的几种重要的非线性现象，引出了非线性折射率相关的自相位调制（SPM ）、交叉相位调制（XPM ）和四波混频（FWM ）等克尔效应，以及与受激非弹性散射相关的受激喇曼散射（SRS ）与受激布里渊散射（SBS ）效应。
二、光纤的非线性特性在高强度电磁场中，任何电介质对光的响应都会变成非线性，光纤也不例外。
从其基能级看，介质非线性效应的起因与施加到它上面的场的影响下束缚电子的非谐振运动有关，结果导致电耦极子的极化强度P 对于电场E 是非线性的，但满足通常的关系式(1)(2)(3)0(:)P E EE EEE εχχχ=⋅+++ 式中，是真空中的介电常数，阶电极化率，考虑到光的0ε()(1,2,)j j χ=偏振效应， 是 阶张量。
【精选】光纤通信课后习题解答第3章习题参考答案
第三章 光纤的传输特性1．简述石英系光纤损耗产生的原因，光纤损耗的理论极限值是由什么决定的？答：（1）（2）光纤损耗的理论极限值是由紫外吸收损耗、红外吸收损耗和瑞利散射决定的。
2．当光在一段长为10km 光纤中传输时，输出端的光功率减小至输入端光功率的一半。
求：光纤的损耗系数α。
解：设输入端光功率为P 1，输出端的光功率为P 2。
则P 1＝2P 2光纤的损耗系数()km dB P P km P P L /3.02lg 1010lg 102221==＝α 3．光纤色散产生的原因有哪些？对数字光纤通信系统有何危害？答：（1）按照色散产生的原因，光纤的色散主要分为：模式（模间）色散、材料色散、波导色散和极化色散。
（2）在数字光纤通信系统中，色散会引起光脉冲展宽，严重时前后脉冲将相互重叠，形成码间干扰，增加误码率，影响了光纤的传输带宽。
因此，色散会限制光纤通信系统的传输容量和中继距离。
4．为什么单模光纤的带宽比多模光纤的带宽大得多？答：光纤的带宽特性是在频域中的表现形式，而色散特性是在时域中的表现形式，即色散越大，带宽越窄。
由于光纤中存在着模式色散、材料色散、波导色散和极化色散四种，并且模式色散>>材料色散＞波导色散＞极化色散。
由于极化色散很小，一般忽略不计。
在多模光纤中，主要存在模式色散、材料色散和波导色散；单模光纤中不存在模式色散，而只存在材料色散和波导色散。
因此，多模光纤的色散比单模光纤的色散大得多，也就是单模光纤的带宽比多模光纤宽得多。
光纤损耗吸收损耗本征吸收杂质吸收原子缺陷吸收紫外吸收 红外吸收氢氧根（OH －）吸收 过渡金属离子吸收散射损耗弯曲损耗5．均匀光纤纤芯和包层的折射率分别为n 1=1.50，n 2=1.45，光纤的长度L=10km 。
试求：（1）子午光线的最大时延差；（2）若将光纤的包层和涂敷层去掉，求子午光线的最大时延差。
解：（1） 1sin 21111⎪⎪⎭⎫ ⎝⎛-=-=n n C Ln n C L n CL c M θτ () s 1.72145.150.110350.1105μ=⎪⎭⎫⎝⎛-⨯⨯=km km （2）若将光纤的包层和涂敷层去掉，则n 2=1.01sin 21111⎪⎪⎭⎫ ⎝⎛-=-=n n C Ln n C L n CL c M θτ () s 5210.150.110350.1105μ=⎪⎭⎫⎝⎛-⨯⨯=km km 6．一制造长度为2km 的阶跃型多模光纤，纤芯和包层的折射率分别为n 1=1.47，n 2=1.45，使用工作波长为1.31μm ，光源的谱线宽度Δλ＝3nm ，材料色散系数D m ＝6ps/nm·km ，波导色散τw ＝0，光纤的带宽距离指数γ＝0.8。
光纤的特性
6. 2 量规R口公差带
• 制造公差和通规公差带位置要素Z是综合考虑了量规的制造工艺水平 和一定的使用寿命，按工件的基本尺寸、公差等级给出的。具体数值 见表6.1。
• 2.验收号规
• 检验部门或用户验收产品时所用的量规。在量规国家标准中，没有单 独规定验收量规的公差带，但规定了量规的使用顺序。
上一页 下一页 返回
6. 3 量规设计
• (2)计算工作量规的极限偏差 • ①φ20 H7孔用塞规 • 通规 上偏差=EI+Z+T/2=0+0.0034+0.0012=+0.0046(mm) • 下偏差=EI+Z-T/2=0+0.0034-0.0012=+0.0022(mm) • 磨损极限=EI=0 • 止规 上偏差=ES=+0.0021mm • 下偏差=ES-T=0.021-0.0024=+0.0186(mm)
• 必须指出，只有在保证被检验工件的形状误差不致影响配合性质的前 提下，才允许使用偏离极限尺寸判断原则的量规。
• 选用量规结构型式时,必须考虑工件结构、大小、产量和检验效率等, 图6. 3给出了量规的型式及其应用。
上一页 下一页 返回
6. 3 量规设计
• 2.量规极限偏差的计算
• 例6. 1计算φ20H7/f6孔、轴用工作量规的极限偏差 • 解:首先确定被测孔、轴的极限偏差。查第2章极限与配合标准，φ20
上一页 下一页 返回
4.1
• 上两式表明，影响光纤系统传输、透过性能的是总损耗。若仅从进入 光纤的光功率考虑计算，即将光纤内的衰减与系统中的耦合损耗分开，
• 在科学研究与工程实用中，通常用对数分贝的标度来定义、计算光纤 的损耗(衰减)。如光纤长度为L，输入光功率为Pin，输出光功率为 Pout，则损耗是量度输出与输入光功率比Pout/Pin 用对数分贝标度方法，则光纤的损耗(衰减)系数A可以用如下单位长 度( km )光纤光功率衰减的分贝数来定义：
