岩土工程勘察规范—新全新年版水土腐蚀性判定部分修订稿

合集下载

盐都区水土腐蚀性评价及原因分析

盐都区水土腐蚀性评价及原因分析作者：石云妮罗军尧杨太强王昆来源：《贵州大学学报（自然科学版）》2023年第06期摘要：水土的腐蚀性试验研究是建筑基础和地下工程中一项重要内容，浅层地下水和土壤对工程的腐蚀性及对工程结构设计的影响倍受关注。

本文通过对试样进行化学分析获得的腐蚀性数据对盐都区环境水、地下水和土壤的腐蚀性进行了评价；在各土层的物理性质指标的数据基础上，分析了土壤低电阻率的原因。

结果显示，研究区内水对工程材料仅具有微弱腐蚀性，地基土对钢结构具有强腐蚀性；含水率增加，土壤颗粒紧密程度升高，Cl-、SO2-4等化学成分增多，均会导致电阻率降低，使得土壤对钢结构的腐蚀性增强；含水率高的软土对钢结构普遍具有较强的腐蚀性。

上述研究结果可以为工程材料提高耐久性、延长使用寿命及该地区的工程建设提供借鉴。

关键词：软土；腐蚀性；原因分析；电阻率中图分类号：TU411文献标志码：A地下环境是一个复杂的物质体系，由多种性质不同的介质组成。

地下水和土壤的腐蚀作用主要反应在它们对混凝土与金属材料和设备的破坏上，腐蚀成分破坏混凝土，危害构筑物的稳定性，进而影响混凝土结构的耐久性与工程寿命［1-2］。

为此，许多学者对水土的腐蚀性进行了研究与分析。

柳富田等对曹妃甸滨海区的地下水腐蚀性数据进行了统计分析，得出其对混凝土结构、钢结构的腐蚀性自北向南逐渐加重的规律［3］；欧阳广钱等以赵石畔煤矿为例，分析并评价了建井穿越的含水地層的腐蚀性，对井壁混凝土防腐蚀进行了设计［4］；夏雨波等研究发现水文地球化学反应-迁移-分异过程、包气带淋滤作用与全新世淤泥质粉质黏土吸附作用，是形成雄安新区高水土腐蚀性地区的地质条件［5］；另外，沿海的天津［6］、山东［7］等地及内陆地区［8-9］也有学者开展了建筑结构的腐蚀机理、腐蚀测试与评价、腐蚀防治等方面的研究。

现有的研究工作主要集中在腐蚀测试与评价、腐蚀防治或地区水土腐蚀性区域划分方面，而对水土腐蚀性的成因研究较少。

岩土工程勘察规范最新版

岩土工程勘察规范最新版岩土工程勘察规范最新版于2020年发布，共有7个章节，包括导则、一般规定、岩土勘察项目、岩土勘察方法、勘察成果、仪器设备和信息系统、附录等。

岩土工程勘察规范的导则部分主要介绍了该规范的立项背景、编制依据和适用范围，以及相关术语和定义。

其中明确指出该规范适用于岩土勘察设计、施工、监理和验收等各个阶段。

一般规定部分包括了岩土工程勘察的目的和任务、勘察单位的资质要求、勘察报告的组成和编制要求，以及勘察合同的签订和执行等内容。

该部分旨在规范勘察单位的行为，确保勘察工作的质量和可靠性。

岩土勘察项目部分详细列举了各类岩土工程的勘察项目，并对每个项目的内容、要求和方法进行了规定。

例如，岩石锚杆支护工程的勘察项目包括岩石体的裂隙、破碎程度和坚固程度等，而土桩基础的勘察项目则包括土壤的性质和承载力等。

岩土勘察方法部分是整个规范的核心部分，详细描述了岩土勘察的各类方法和技术。

包括现场勘察、取样和试验、室内试验和分析、地质雷达勘探等。

该部分对每种方法都进行了详细的介绍，包括设备与仪器的选用、采样和试验的操作步骤、数据处理和结果分析等。

勘察成果部分规定了勘察报告的组成和内容要求，包括现场勘察记录、数据汇总和分析、勘察结论和建议等。

该部分强调了勘察成果的客观性和可靠性，要求勘察单位提供准确、完整的勘察报告，以为工程设计和施工提供依据。

仪器设备和信息系统部分对勘察所需的仪器设备和信息系统进行了规定，包括仪器设备的选型和检定要求、仪器的使用和维护、信息系统的建设和管理等。

该部分旨在确保勘察单位具备先进的仪器设备和信息系统，提高勘察工作的效率和精度。

附录部分包括了一些相关的参考资料和标准，并对一些技术指标进行了补充说明。

通过附录的内容，可以进一步了解和学习相关的知识和技术。

以上就是岩土工程勘察规范最新版的主要内容和要点。

通过遵守该规范的要求，可以保证岩土工程勘察工作的质量和可靠性，为岩土工程的设计和施工提供可靠的依据。

岩土工程勘察规范

岩土工程勘察的一种手段，包括钻探、井探、槽探、坑探、洞探以及物探、触探等。 2.1.4 原位测试 in-situ tests
在岩土体所处的位置，基本保持岩土原来的结构、湿度和应力状态，对岩土体进行的测试。 2.1.5 岩土工程勘察报告 geotechnical investigation report
由地球内力或外力产生的对工程可能造成危害的地质作用。 2.1.11 地质灾害 geological disaster
由不良地质作用引发的，危及人身、财产、工程或环境安全的事件。 2.1.12 地面沉降 ground subsidence land subsidence
大面积区域性的地面下沉，一般由地下水过量抽吸产生区域性降落漏斗引起。大面积地下采空和黄土自重湿陷也可引起地面沉降。 2.1.13 岩土参数标准值 standard value of a geotechnicalparameter
甲级在工程重要性、场地复杂程度和地基复杂程度等级中，有一项或多项为一级；乙级除勘察等级为甲级和丙级以外的勘察项目；丙级工程重要性、场地复杂程度和地基复杂程度等级均为三级。注:建筑在岩质地基上的一级工程，当场地复杂程度等级和地基复杂程度等级均为三级时，岩土工程勘察等级可定为乙级。
2 岩石的分类和鉴定 3.2.1 在进行岩土工程勘察时，应鉴定岩石的地质名称和风化程度，并进行岩石坚硬程度、岩体完整程度和岩体基本质量等级的划分。 3.2.2 岩石坚硬程度、岩体完整程度和岩体基本质量等级的划分，应分别按表 3.2.21～表 3.2.23 执行。
用直径为 75mm 的金刚石钻头和双层岩芯管在岩石中钻进，连续取芯，回次钻进所取岩芯中，长度大于 10cm 的岩芯段长度之和与该回次进尺的比值，以百分数表示。 2.1.9 土试样质量等级 quality classification of soil samples

岩土工程勘察规范局部修订

中华人民共和国住房和城乡建设部公告第 314 号关于发布国家标准《岩土工程勘察规范》局部修订的公告现批准《岩土工程勘察规范》GB50021-2001局部修订的条文，自2009年7月1日起实施。

其中，第1.0.3、4.1.18(1、2、3、4)、4.1.20(1、2、3)、4.8.5、5.7.2、7.2.2条（款）为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

二○○九年五月十九日1.0.3 各项建设工程在设计和施工之前，必须按基本建设程序进行岩土工程勘察。

1.0.3A岩土工程勘察应按工程建设各勘察阶段的要求，正确反映工程地质条件，查明不良地质作用和地质灾害，精心勘察、精心分析，提出资料完整、评价正确的勘察报告。

3.3.7 土的鉴定应在现场描述的基础上，结合室内试验的开土记录和试验结果综合确定。

土的描述应符合下列规定：1 碎石土宜描述颗粒级配、颗粒形状、颗粒排列、母岩成分、风化程度、充填物的性质和充填程度、密实度等；2 砂土宜描述颜色、矿物组成、颗粒级配、颗粒形状、细粒含量、湿度、密实度等；3 粉土宜描述颜色、包含物、湿度、密实度等；4 粘性土宜描述颜色、状态、包含物、土的结构等；5 特殊性土除应描述上述相应土类规定的内容外，尚应描述其特殊成分和特殊性质, 如对淤泥尚应描述嗅味，对填土尚应描述物质成分、堆积年代、密实度和均匀性等；6 对具有互层、夹层、夹薄层特征的土，尚应描述各层的厚度和层理特征；7 需要时，可用目力鉴别描述土的光泽反应、摇振反应、干强度和韧性，按表3.3.7区分粉土和粘性土。

表3.3.7 目力鉴别粉土和粘性土4.1.13 详细勘察应论证地下水在施工期间对工程和环境的影响。

对情况复杂的重要工程，需论证使用期间水位变化和需提出抗浮设防水位时，应进行专门研究。

4.1.18 详细勘察的勘探深度自基础底面算起，应符合下列规定：1 勘探孔深度应能控制地基主要受力层，当基础底面宽度不大于5m时，勘探孔的深度对条形基础不应小于基础底面宽度的3倍，对单独柱基不应小于1.5倍，且不应小于5m；2 对高层建筑和需作变形验算的地基，控制性勘探孔的深度应超过地基变形计算深度；高层建筑的一般性勘探孔应达到基底下0.5～1.0倍的基础宽度，并深入稳定分布的地层；3 对仅有地下室的建筑或高层建筑的裙房，当不能满足抗浮设计要求，需设置抗浮桩或锚杆时，勘探孔深度应满足抗拔承载力评价的要求；4 当有大面积地面堆载或软弱下卧层时，应适当加深控制性勘探孔的深度；5 在上述规定深度内遇基岩或厚层碎石土等稳定地层时，勘探孔深度可适当调整。

《岩土工程勘察规范》中“水和土腐蚀性的评价”浅析

一
２６一
中国新技术新产品
范的不同之处加以比较说明，为新规范在工程中的正确应用提供参考。
关键词：和土腐蚀性；水分解腐蚀；结晶腐蚀随着现代化事业和基本建设的迅猛发展，自然环境受到的各种破坏以及环境介质对工程建设的侵害越来越引起人们的重视。在工程建设中，建筑物在建成以后同样也受地下水及土的腐蚀，而这些将直接或间接影响到建筑设施的安全，进而对人类的生命财产构成威胁。因此，面了解环境介质的特征及其对建筑结构全的腐蚀性，有针对性地测试分析相关的腐蚀参数，以便采取安全合理的防护措施，便成为了工程建设中不容忽视的重要环节。１响腐蚀的因素影影响腐蚀的因素包括化学因素、物理因素和气候因素。化学因素指腐蚀介质水、土中化学组成的某些酸、、碱盐类，是原岩化学成分分解以及地表水的溶解与渗透污染而形成的，其腐蚀作用主要表现为化学Ｊ蚀。因素通过对水、莴此土的测试而了解。物理因素主要由土层的渗透性控制。土层渗透陛的强弱取决于土中孑隙的Ｌ大小和连通性。其次是孔隙度的大小。具有相同浓度的盐类，强透水土层的腐蚀ｆ强；生弱透水土层的腐蚀ｌ弱。此因素通过现场调查和对土的生测试而得知。气候因素包括干湿度、、气温冰冻、海拔高度等有关内容，其作用表现在干湿交替和冻融交替的频率越高，越加速了混凝土的破坏。它受区域气候影响，向当地气象部门调查可了解。２腐蚀类型分类地下水、土对建筑结构材料的腐蚀类型可分为三类：２结晶类腐蚀】指水或土中某些盐类，入混凝土的毛细浸孔中，经干湿交替作用盐溶液浓缩至饱和，当温度下降时析出盐晶体，晶体不断积累膨胀或与混凝土中某些成分相结合生成新的结晶物质膨胀，致使混凝土破坏。２．２分解类腐蚀指水或土中盐类与混凝土的化学成分反应生成易溶盐，被溶解或被水带走，从而使混凝土组成分解破坏。２３结晶分解复合类腐蚀指水或土中的盐类对混凝土既有结晶破坏规范对２０年版规范中的“ ０２水表１地下水腐蚀性评价一览表和土腐蚀性的评价”部分做了样号评项价目Ｐ值Ｈｔ蕊乳总化ｈＣ）ａｌｔ＿，矿度若干补充与修改，使得某些概铡定值４ｌ７１１７６３６ｌＩ５２３７Ｏ念更简洁，明确，更一些判别方对捏凝土结构无无无无无法更为合理、简单。ｉ对钢筋混凝土结扫中的钢筋无新规范相对于旧规范的不对钢结捣由同之处主要有以下几：测定值８９８５７２４１９２２３３９６５４对场地水、．１土的评价等对捏凝土结构无无无无无级由原来的无腐蚀性、弱腐蚀２对钢筋灌凝土结构中的钢筋无一性、中腐蚀性、蚀性调整为强腐对钢结构弱一微腐蚀性、弱腐蚀性、中腐蚀性、强腐蚀性，给出了微腐蚀且表２场地土的腐蚀性评价一览表性的判定值，对部分若腐蚀样号并评价腰目ｐ－值ｓ ‘（ｇｇＣ‘ ｇ）Ｍｇ（ｇｇ／Ｑｒ＆）Ｉｒ￣ｇ／ａ（ａ２ｍ／）ｋ性的判定值做了适当调整。删定值８１５７＆２０２５３５４３８４＿除了地下水对钢结２删对湿凝土结构无弱无对钢筋混凝土结构中的钢筋弱构的腐蚀｝评价部分。生对钢结构无４对强透水层和弱透水３测定值８０８４９００１６４Ｏ２９２层的概念进行了重新定义：强对混凝土结构无无Ｉ一无２透水层是指碎石土和砂土；弱对钢筋泥凝土结构中的钢筋无透水层是指粉土和黏眭土。对铜结构无４４在 “ 水和土对钢筋｝凝昆测定值８１７３５Ｏ１０５２２９２对混凝土结构无无无土结构中钢筋的腐蚀性评价 ” 对钢筋混凝土结构中的钢筋无这一节中，１Ｃ－Ｎ子的含量不再对钢结构无由公式（ｌ￣－１Ｓ４＜２）ｃ啥２－Ｏ２０５Ｃ＋３．计算得出，而是直接采用试验注： ” “ 表示该项目不参与平价。一数据中ｃ一离子的含量来判ｌ定，并分ＡＢ两类来判断，、Ａ是指地下水位以上定为不具腐蚀性的，２０版中可能判定为微在０９的碎石土、砂土，稍湿的粉土，坚硬、硬塑的黏性腐蚀性（对钢筋混凝土结构中的钢筋和对钢结土，是湿、Ｂ很湿的粉土，、可塑软塑、流塑的黏ｌ构）生或弱腐蚀性（对混凝土结构评价时）０９，０版２土。中地下水对钢结构的腐蚀性不再做评价。４．５在场地环境类别划分部分有了新的规６结语定，主要通过强透水层和弱透水层的场地环境本文介绍了２０版规范中“ 和土腐蚀性０９水地质条件来判定环境类别。的评价” 部分与２０版中的不同之处，０２并分析５工程实例其对腐蚀评价结果产生的影响，针对邯郸地区下面以我公司在邯郸地区２０的某工某工程水、０９年土的腐蚀评价作了分析与说明，使人程为例，对２０年版和２０年版岩土工程勘们进一步了解水、０２０９土腐蚀的评价过程，正确使用察规范中水和土腐蚀性评价部分进行对比分规范，际工作中正确评价。在实愿读者能对规范析：该工程勘察揭露稳定水位埋深一般在３０的修改之处一目了然，对分析不当之处恳请多．～２５５５ｍ之间（勘察期间），标高为－－ —２０。４５４ｍ该加指正。６参考文献地下水赋存于湿的粉土层（局部夹细砂）或粘土层，根据场地环境地质条件可判定该场地环境【中华人民共和国国家标准．土工程勘察规范１１岩北京中国建筑工业出版社，又有分解破坏。类别为 Ⅱ类。依据《土工程勘察规范》（Ｂ５０１２０）岩Ｇ０２－０１．：０２３水和土腐蚀陛测试项目Ｇ５０１２０相关规定，场地所取的２Ｂ０２—０１通过件２ｏ．］岩土工程勘察规范岩土工程勘察规范（０９）２０版中规定水和水样及３土样的试验结果对本场地地下水、Ｉ中华人民共和国国家标准．件２土腐蚀性的测试项目：土对建筑材料的腐蚀｛进行判定，生见表１表２（Ｂ５０１２０）０９，。Ｇ０２— ０１２０年版Ｂ中国建筑工（京：业出版社．０９２０．３水对混凝土结构腐蚀性的测试项目．１包新旧规范结论对比括：Ｈ值、、、Ｉｓｐ、Ｃ￣Ｃ３侵蚀ｐｃＭＣ一ｏＨＯ、０２、－、２０版规范结论：０２地下水对混凝土结构不『建．岩土工程勘察规范》水和土腐蚀３旧对《中“ 性ＣＯ、游离Ｃ：Ｈ＋Ｈ、化度；Ｏ、４Ｏ－Ｎ、总矿具腐蚀陛，对钢筋混凝土结构中钢筋具弱腐蚀性的评价 ” 分的分析【工程勘察，０１１：部Ｊ１．２０（）３５３．２土对混凝土结构腐蚀性的测试项目包性，对钢结构具中等腐蚀性；土对混凝土结构具３ —３．括：Ｈ值、Ｉ、、ｌｓ、Ｃ３Ｃ产易弱腐蚀性，对钢筋混凝土结构中钢筋具弱腐蚀ｆ张晓燕．ｐｃ２Ｍｃ一０２ＨＯ、Ｏ的ｄ＋、４ｆ４１水和土腐蚀性的评价解析．山西建筑，０５３（０：１４．２０，ｌ１）４－２容盐（土水比１）析；：分５性，对钢结构不具腐蚀性。３．３土对钢结构腐蚀性的测试项目括：包２０版规范结论：０９地下水对混凝土结构具王铠，庞锦娟，丽娟．水、赵论土对混凝土分解ｐＨ值、氧化还原电位、化电流密度、极电阻率、弱腐蚀性，对钢筋混凝土结构中钢筋具弱腐蚀类腐蚀与腐蚀的综合评价勘察科学技术，质量损失。性；混凝土结构具弱腐蚀性，土对对钢筋混凝土２０（：６２．０７）－０４１作者简介：梁冰心，１８（９２年ｌ２月生）助理４２０年版规范的应用０９结构中钢筋具弱腐蚀性，对钢结构具微腐蚀。２０年版Ｇ０２—０ｌ０９Ｂ５０１２０岩土工程勘察通过对比可知：岩土工程勘察规范２０版中判工程师，，事岩土工程勘察施工与管理。０２本科从

岩土工程勘察规范GB50021200.doc

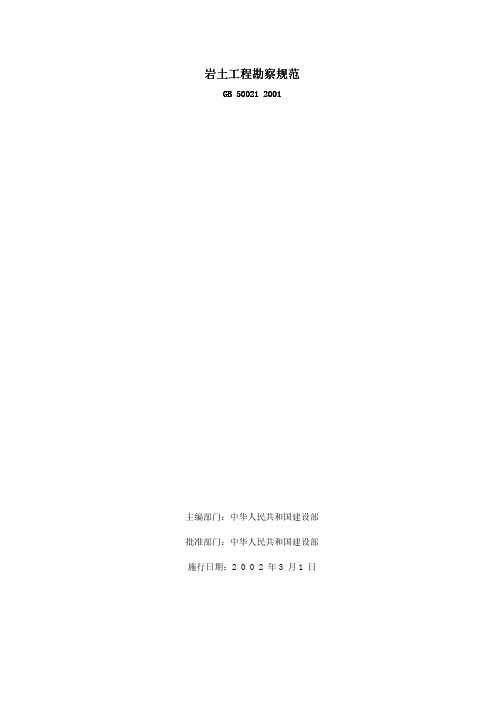

岩土工程勘察规范GB 50021 2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2 0 0 2 年3 月1 日关于发布国家标准《岩土工程勘察规范》的通知建标[2002]7 号根据我部《关于印发一九九八年工程建设国家标准制订、修订计划(第二批)的通知》(建标[1998]244 号)的要求，由建设部会同有关部门共同修订的《岩土工程勘察规范》，经有关部门会审，批准为国家标准，编号为GB50021 2001，自2002 年3月1 日起施行。

其中1.0.3、4.1.11、4.1.17、4.1.18、4.1.20、4.8.5、4.9.1、5.1.1、5.2.1、5.3.1、5.4.1、5.7.2、5.7.8、5.7.10、7.2.2、14.3.3为强制性条文,必须严格执行。

原《岩土工程勘察规范》GB50021 94 于2002 年12 月31 日废止。

本规范由建设部负责管理和对强制性条文的解释，建设部综合勘察研究设计院负责具体技术内容的解释，建设部标准定额研究所组织中国建筑工业出版社出版发行。

前言本规范是根据建设部建标[1998]244 号文的要求，对1994 年发布的《国标岩土工程勘察规范》的修订。

在修订过程中,主编单位建设部综合勘察研究设计院会同有关勘察、设计、科研、教学单位组成编制组，在全国范围内广泛征求意见，重点修改的部分编写了专题报告，并与正在实施和正在修订的有关国家标准进行了协调，经多次讨，论反复修，改先后形成了《初稿》、《征求意见稿》、《送审稿》经审查报批定稿。

本规范基本上保持了1994 年发布的《规范》的适用范围、总体框架和主要内容，作了局部调整。

现分为14 章：1.总则；2.术语和符号；3.勘察分级和岩土分类；4.各类工程的勘察基本要求；5.不良地质作用和地质灾害；6.特殊性岩土；7.地下水；8.工程地质测绘和调查；9.勘探和取样；10.原位测试；11.室内试验；12.水和土腐蚀性的评价；13.现场检验和监测；14.岩土工程分析评价和成果报告。

住房城乡建设部办公厅关于国家标准《露天煤矿岩土工程勘察规范（局部修订征求意见稿）》公开征求意见的通知

住房城乡建设部办公厅关于国家标准《露天煤矿岩土工程勘察规范（局部修订征求意见稿）》公开征求意
见的通知
文章属性
•【公布机关】住房和城乡建设部,住房和城乡建设部,住房和城乡建设部
•【公布日期】2023.09.22
•【分类】征求意见稿
正文
住房城乡建设部办公厅关于国家标准《露天煤
矿岩土工程勘察规范（局部修订征求
意见稿）》公开征求意见的通知
根据《住房城乡建设部关于印发2022年工程建设规范标准编制及相关工作计划的通知》（建标函〔2022〕21号），我部组织中煤科工集团沈阳设计研究院有限公司等单位修订了国家标准《露天煤矿岩土工程勘察规范（局部修订征求意见稿）》（见附件）。

现向社会公开征求意见。

有关单位和公众可通过以下途径和方式反馈意见：
1．电子邮箱：**************。

2．通信地址：辽宁省沈阳市沈河区先农坛路12号；邮政编码：110015。

意见反馈截止时间为2023年10月27日。

附件：《露天煤矿岩土工程勘察规范（局部修订征求意见稿）》
住房城乡建设部办公厅2023年9月22日。

岩土工程勘察规范GB50021—2001)(2009年版)水土腐蚀性判定部分

中华人民共和国住房和城乡建设部公告第314号
《岩土工程勘察规范》（GB50021-2001）局部修订版?现批准《岩土工程勘察规范》GB50021-2001局部修订的条文，自2009年7月1日起实施。

其中，第1.0.3
局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

（土水比1：5）分析；
3土对钢结构的腐蚀性的测试项目包括：pH值、氧化还原电位、极化电流密度、电阻率、质量损失；
4腐蚀性测试项目的试验方法应符合表12.1.3的规定。

12.1.4水和土对建筑材料的腐蚀性，可分为微、弱、中、强四个等级，并可按本规范第12.2节进行评价。

12.2.1
表12.1.3腐蚀性试验方法
应乘以1.3的系数；
2（此注取消）；
3表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，应乘以1.5的系数；单位以mg/kg表示；4表中苛性碱(OH-)含量（mg/L）应为NaOH和KOH中的OH-含量（mg/L）。

12.2.2
表12.2.2按地层渗透性水和土对混凝土结构的腐蚀性评价
12.2.5土对钢结构的腐蚀性评价，应符合表12.2.5的规定。

表12.2.5土对钢结构腐蚀性评价
G.0.1场地环境类型的分类，应符合表G.0.1的规定：
表G.0.1环境类型分类。

岩土勘察规范

岩土勘察规范篇一：《岩土工程勘察规范》GB 50021-2001(2009版)学习-土的物理性质指标《岩土工程勘察规范》GB 50021-2001（2009版）学习-土的物理性质指标 1 土的组成天然状态下的土的组成（一般分为三相）1）固相：土颗粒--构成土的骨架。

决定土的性质--大小、形状、成分、组成、排列2）液相：水和溶解于水中物质3）气相：空气及其他气体1）干土=固体+气体（二相）2）湿土=固体+液体+气体（三相）3）饱和土=固体+液体（二相）土的三相示意图2 土的颗粒级配2.1 基本概念自然界的土通常由大小不同的土粒组成，土中各个粒组重量（或质量）的相对含量百分比称为颗粒级配，土的颗粒级配曲线可通过土的颗粒分析试验测定。

工程上将各种不同的土粒按其粒径范围，划分为若干粒组，为了表示土粒的大小及组成情况，通常以土中各个粒组的相对含量（即各粒组占土粒总量的百分数）来表示，称为土的颗粒级配。

土中各粒组的相对含量称土的粒径级配，土的粒径级配是通过土的颗粒大小分析试验确定。

土粒含量的具体含义是指一个粒组中的土粒质量与干土总质量之比，一般用百分比表示。

土的粒径级配直接影响土的性质，如土的密实度、土的透水性、土的强度、土的压缩性等。

要确定各粒组的相对含量，需要将各粒组分离开，再分别称重。

这就是工程中常用的颗粒分析方法，实验室常用的有筛分法和密度计法。

土的粒径级配指的是土中各粒组的相对含量，用占总质量的百分数来表示。

这是无黏性土的重要指标，是粗粒土的分类定名的标准。

2.2 粒径级配累积曲线工程中常用粒径级配累积曲线（颗粒大小分布曲线）直接了解土的级配情况。

曲线的横坐标为土颗粒粒径的对数，单位为mm；纵坐标为小于某粒径土颗粒的累积含量，用百分比（％）表示。

将筛分析和比重计试验的结果绘制在以土的粒径为横坐标，小于某粒径之土质量百分数为纵坐标，得到的曲线称土的粒径级配累积曲线。

级配曲线的特点：半对数坐标纵坐标?小于某粒径的土质量含量（％）横坐标?对数坐标?土粒粒径（mm）几种土的粒径分布曲线从颗粒级配曲线中可直接求得各粒组的颗粒含量及粒径分布的均匀程度，进而估测土的工程性质。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

岩土工程勘察规范—新全新年版水土腐蚀性判
定部分
Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
中华人民共和国住房和城乡建设部公告第314号《岩土工程勘察规范》（GB50021-2001）局部修订版
现批准《岩土工程勘察规范》GB50021-2001局部修订的条文，自2009年7月1日起实施。

其中，第1.0.3、、2、3、4)、、2、3)、、、条（款）为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

二○○九年五月十九日
12.1.1 当有足够经验或充分资料，认定工程场地及其附近的土或水（地下水或地表水）对建筑材料不具腐蚀性时，可不取样进行腐蚀性评价。

否则，应取水试样或土试样进行试验，并按本章评定其对建筑材料的腐蚀性。

土对钢结构腐蚀性的评价可根据任务要求进行。

12.1.2 采取水试样和土试样应符合下列规定：
1混凝土结构处于地下水位以上时，应取土试样做土的腐蚀性测试；
2混凝土结构处于地下水或地表水中时，应取水试样做水的腐蚀性测试；
3混凝土结构部分处于地下水位以上、部分处于地下水位以下时，应分别取土试样和水试样做腐蚀性测试；
4水试样和土试样应在混凝土结构所在的深度采取，每个场地不应少于2件。

当土中盐类成分和含量分布不均匀时，应分区、分层取样，每区、每层不应少于2件。

12.1.3 水和土腐蚀性的测试项目和试验方法应符合下列规定：
1水对混凝土结构腐蚀性的测试项目包括：pH值、Ca2+、Mg2+、Cl-、SO
42－、HCO
3
-、CO
3
2-
、侵蚀性CO
2、游离CO
2
、NH
4
+、OH-、总矿化度；
2 土对混凝土结构腐蚀性的测试项目包括：pH值、Ca2+、Mg2+、Cl-、SO
42－、HCO
３
-、
CO
3
2-的易溶盐（土水比1：5）分析；
3 土对钢结构的腐蚀性的测试项目包括：pH值、氧化还原电位、极化电流密度、电阻率、质量损失；
4腐蚀性测试项目的试验方法应符合表12.1.3的规定。

12.1.4 水和土对建筑材料的腐蚀性，可分为微、弱、中、强四个等级，并可按本规范第节进行评价。

12.2.1受环境类型影响，水和土对混凝土结构的腐蚀性，应符合表的规定；环境类型的划分按本规范附录G执行。

表12.1.3 腐蚀性试验方法
表12.2.1 按环境类型水和土对混凝土结构的腐蚀性评价
2（此注取消）；
3表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，应乘以的系数；单位以mg/kg 表示；
4表中苛性碱(OH -)含量（mg/L ）应为NaOH 和KOH 中的OH -含量（mg/L ）。

12.2.2 受地层渗透性影响，水和土对混凝土结构的腐蚀性评价，应符合表的规定。

表12.2.2 按地层渗透性水和土对混凝土结构的腐蚀性评价
注：1 表中A 是指直接临水或强透水层中的地下水；B 是指弱透水层中的地下水。

强透水层是指碎石土和砂土；弱透水层是指粉土和粘性土。

2 HCO －3含量是指水的矿化度低于0.1g/L 的软水时，该类水质HCO －3的腐蚀性；
3 土的腐蚀性评价只考虑pH 值指标；评价其腐蚀性时，A 是指强透水土层；B 是指弱透水土层。

12.2.4 水和土对钢筋混凝土结构中钢筋的腐蚀性评价，应符合表的规定。

表12.2.4 对钢筋混凝土结构中钢筋的腐蚀性评价
注：A是指地下水位以上的碎石土、砂土，坚硬、硬塑的粘性土；B是湿、很湿的粉土，可塑、软塑、流塑的粘性土。

12.2.5 土对钢结构的腐蚀性评价，应符合表的规定。

表12.2.5 土对钢结构腐蚀性评价
场地环境类型的分类，应符合表的规定：
表环境类型分类
注：1 高寒区是指海拔高度等于或大于3000m的地区；干旱区是指海拔高度小于3000m，干燥度指数K值等于或大于的地区；湿润区是指干燥度指数K值小于的地区；
2 强透水层是指碎石土和砂土；弱透水层是指粉土和粘性土；
3 含水量w<3％的土层，可视为干燥土层，不具有腐蚀环境条件；
3A 当混凝土结构一边接触地面水或地下水，一边暴露在大气中，水可以通过渗透或毛细作用在暴露大气中的一边蒸发时，应定为Ⅰ类；
4 当有地区经验时，环境类型可根据地区经验划分；当同一场地出现两种环境类型时，应根据具体情况选定。

（此条取消）
（此条取消）
规范原文的文字和数字勘误表。
