电动机振动值测量方法(珍藏版)
电机震动的测量方法
电机震动的测量方法电机在运行中会产生震动，大部分的电机震动都是正常的，但是如果震动过大，就会影响电机的正常运行，甚至会使得电机出现故障，对于电机的震动，我们可以通过测量来判断其是否正常，本文将介绍几种电机震动的测量方法。
1. 加速度传感器测量法加速度传感器是一种常用的测量电机震动的设备，其通过检测电机震动产生的加速度信号来确定电机的震动情况。
加速度传感器可以将震动信号转换成电信号并输出，通常输出的是有效值（RMS）或峰值（Peak），通过这些值可以判断电机的震动是否超过了允许范围。
加速度传感器需要放置在电机的震动部位，如轴承、齿轮等处，通常可以用磁力吸盘将其固定在电机上进行测量。
由于加速度传感器的信号是模拟信号，需要通过信号处理器进行处理，最终输出数字量。
2. 振动计测量法振动计也是一种测量电机震动的设备，其原理是通过检测电机震动产生的位移信号来确定电机的震动情况。
振动计通常使用加速度传感器作为传感器，将位移信号转换成电信号并输出。
振动计需要在电机振动触点的位置放置传感器，如轴承、齿轮等处，也可以将其放置在电机的表面进行测量。
振动计可以直接输出数字量，并可以通过软件进行数据处理和分析。
3. 光电测振仪测量法光电测振仪是一种非接触测量电机震动的设备，其主要原理是通过激光检测电机表面的位移信号来确定电机的振动情况。
光电测振仪通常使用激光测距传感器作为传感器，将位移信号转换成电信号并输出。
光电测振仪可以不需要接触电机，通过激光在电机表面进行检测，因此不会对电机产生影响。
光电测振仪可以直接输出数字量，并可以通过软件进行数据处理和分析。
4. 声音测量法声音测量法是一种间接测量电机震动的方法，其主要原理是通过检测电机在运行时产生的声音信号来判断电机的震动情况。
声音测量法通常使用麦克风作为传感器，将声音信号转换成电信号并输出。
声音测量法需要在靠近电机的位置放置麦克风，通常需要比其他测量方法更加接近电机。
声音测量法对环境和背景噪音比较敏感，因此需要在安静环境下进行测量。
中华人民共和国国家标准电机振动测定方法GB 本标准适用
中华人民共和国国家标准电机振动测定方法GB 2807-81本标准适用于轴中心"为45毫米至630毫米,转速为600转/分至3600转/分的单台电机,在稳态运行时振动速度(有效值)的测定。
本标准不适用于已安装在使用地点的电机,水轮发电机和微型驱动(直流、同步)电机、微型控制电机。
*对立式电机为电机直径的一半。
1. 测量仪器1.1 仪器要求:振动速度的测量仪器应符合下列要求:(1)频率响应范围应为10赫兹至1000赫兹(或1000赫兹以上)。
在此频率范围内的相对灵敏度以80&127;赫兹的相对灵敏度为基准,其他频率的相对灵敏度应在基准灵敏度的+1 0%至-20%的以内。
(2)测量误差应小于±10%。
1.2 仪器的检定:测量仪器应按有关标准规定定期检定。
2.电机的安装要求2.1 弹性安装对轴中心高"为400毫米及以下的电机,应采用弹性安装。
此时,弹性悬吊系统的拉伸量或弹性支撑系统的压缩量(&)应符合下式的要求:式中:&--电机安装后弹性系统的实际变形量,毫米;n--电机的转速,rpm;K--弹性材料线性系数,对乳胶海绵K=0.4;Z--弹性系统被压缩前的自由高度,毫米。
为保证弹性垫受压均匀,被试电机应先置于有足够刚性的过渡板(如硬塑板、层压板)上,然后再置于弹性垫上。
电机底脚平面与水平面的轴向倾斜角应不大于5°。
弹性支撑系统的总重应不超过电机重量的1/10。
当刚性过渡板会产生附加振动时,允许将电机直接置于弹性垫上。
*对立式电机为电机直径的一半。
2.2 刚性安装对轴中心高"超过400毫米的电机,应采用刚性安装,此时安装平台、基础和地基三者应刚性联结,如基础有隔振措施或与地基无刚性联结,则基础和安装平台的总重量应大于被试电机重量的10倍,安装平台和基础应不产生附加振动或电机共振。
在安装平台上测得的振动速度有效值应小于被测电机国家标准总局发布 1982年7月1日实施中华人民共和国第一机械工业部提出一机部上海电器科学研究所一机部广州电器科学研究所哈尔滨大电机研究所起草最大振动速度有效值的10%。
电机振动测定方法
电机振动测定方法电机振动的测定方法主要可以分为以下几个步骤：第一步，确定振动测点。
根据电机的结构和使用情况，确定需要进行振动测定的位置。
通常选择电机的主轴承位置和外壳表面作为振动测点。
第二步，选择合适的振动测量仪器。
常用的振动测量仪器包括振动传感器、数据采集设备和分析软件。
振动传感器主要用于感知振动信号，数据采集设备用于采集和记录振动信号，分析软件用于处理和分析采集到的振动数据。
第三步，进行振动测量。
将振动传感器安装在电机的振动测点上，确保传感器与测点接触牢固。
然后启动电机，采集振动信号。
一般来说，振动测量可以分为时间域测量和频域测量。
时间域测量主要是通过采集到的振动信号的时间波形，来观察振动信号的振幅、频率和周期等特征。
常用的时间域参数有振动加速度、速度和位移。
振动加速度反映了振动信号的能量大小，振动速度反映了振动信号的频率和周期，振动位移反映了振动信号的幅度。
频域测量则是通过对采集到的振动信号进行傅里叶变换，将时间域的振动信号转换为频域的频谱图，从而更清晰地观察和分析振动信号的频率和谐波关系。
常用的频域参数有频率、峰值频率和频谱幅值。
第四步，分析振动数据。
利用分析软件对采集到的振动数据进行处理和分析，以判断电机的振动特性。
通过对比分析，可以判断振动信号是否正常，是否存在异常振动，从而判断电机的工作状态和健康程度。
第五步，采取相应的措施。
根据分析结果，如果发现电机的振动信号异常，需要及时采取相应的修理和维护措施。
可能需要进行电机的平衡调整、替换磨损严重的零部件、加强电机的固定等措施，以保证电机的正常运行。
综上所述，电机振动的测定方法主要包括确定测点、选择测量仪器、进行振动测量、分析振动数据和采取相应措施。
通过这些步骤，可以有效地监测和评估电机的振动情况，为电机的运维管理提供重要的依据。

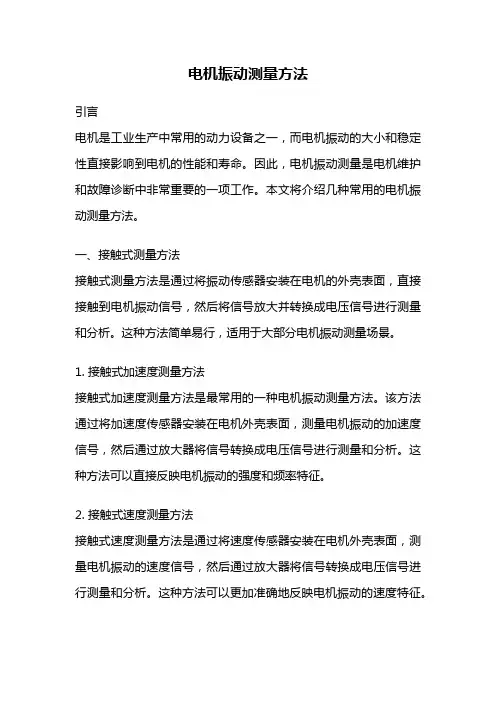

电机振动测量方法
电机振动测量方法引言电机是工业生产中常用的动力设备之一，而电机振动的大小和稳定性直接影响到电机的性能和寿命。
因此，电机振动测量是电机维护和故障诊断中非常重要的一项工作。
本文将介绍几种常用的电机振动测量方法。
一、接触式测量方法接触式测量方法是通过将振动传感器安装在电机的外壳表面，直接接触到电机振动信号，然后将信号放大并转换成电压信号进行测量和分析。
这种方法简单易行，适用于大部分电机振动测量场景。
1. 接触式加速度测量方法接触式加速度测量方法是最常用的一种电机振动测量方法。
该方法通过将加速度传感器安装在电机外壳表面，测量电机振动的加速度信号，然后通过放大器将信号转换成电压信号进行测量和分析。
这种方法可以直接反映电机振动的强度和频率特征。
2. 接触式速度测量方法接触式速度测量方法是通过将速度传感器安装在电机外壳表面，测量电机振动的速度信号，然后通过放大器将信号转换成电压信号进行测量和分析。
这种方法可以更加准确地反映电机振动的速度特征。
二、非接触式测量方法非接触式测量方法是通过将振动传感器安装在电机附近，不直接接触电机表面，通过测量电机周围的振动信号来间接获得电机振动信息。
1. 感应式测量方法感应式测量方法是利用感应原理，通过感应电机振动引起的磁场变化来测量电机振动信号。
该方法无需直接接触电机，避免了传感器与电机之间的摩擦，减少了测量误差。
2. 光学测量方法光学测量方法是利用光学传感器测量电机振动引起的光强变化来获得电机振动信号。
该方法具有高灵敏度、不受电磁干扰的特点，适用于高精度振动测量。
三、信号处理和分析电机振动信号的处理和分析是电机振动测量的重要环节。
通过对振动信号进行滤波、放大、采样和频谱分析等处理，可以获得电机振动的频率、幅值、相位等信息，进而判断电机的运行状态和存在的故障。
1. 滤波振动信号中包含了很多不同频率的成分，为了提取出感兴趣的频率成分，需要对信号进行滤波处理。
常用的滤波方法有低通滤波、高通滤波和带通滤波等。
(整理)旋转电机振动测定方法及限值振动测定方法GB10061
中华人民共和国国家标准旋转电机振动测定方法及限值GB 10068.1-88振动测定方法代替GB 2807-81Measurement evaluation and limits of the vibration severity of rotating electrical machinery Measurement of mechanical vibration中华人民共和国机械电子工业部1988-08-31 批准1989-07-01实施本标准参照采用下列国际标准：IEC34—14(1986)《中心高为56mm及以上旋转电机的振动——振动烈度的测量，评定及限值》ISO2372(1974)《转速从10～200r/s机器的机械振动——评定标准的基础》ISO2954(1975)《往复式和旋转式机器的机器振动——对测量振动烈度仪器的要求》ISO3945(1985)《转速从10～200r/s大型旋转式机器的机械振动——在运行地点对振动烈度的测量和评定》1 主题内容与适用范围本标准规定了测量电机振动时有关测量仪器精度，试品的安装与测定时的运行状态，测点配置，测量程序及试验报告等要求。
本标准适用于轴中心高为45～630mm、转速为600～3600r/min以及轴中心高为630mm以上、转速为150～3600r/min的单台卧式安装的电机。
对立式安装的电机亦可参照执行，但应在该电机的标准中规定具体要求。
注：无底脚电机、上脚式电机或任何立式电机，是以同一机座带底脚卧式电机(IMB3) 的中心高作为其中心高。
2 引用标准GB2298 机械振动冲击名词术语3 测量值对转速为600～3600r/min的电机，稳态运行时采用振动速度有效值表示，其单位为mm/s；对转速低于600r/min的电机，则采用位移振幅值(双幅值)表示，其单位为mm。
4 测量仪器4.1 仪器的检定仪器应经过国家计量部门定期检定，检定范围包括测量系统的各个单元(传感器、振动测量仪等)。

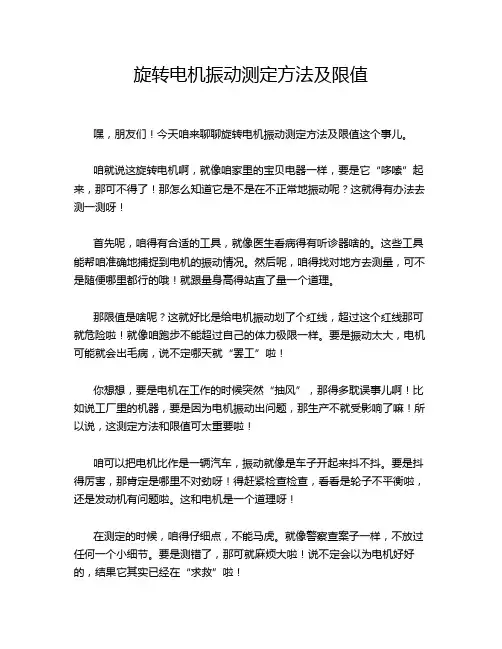

旋转电机振动测定方法及限值
旋转电机振动测定方法及限值嘿，朋友们！今天咱来聊聊旋转电机振动测定方法及限值这个事儿。
咱就说这旋转电机啊，就像咱家里的宝贝电器一样，要是它“哆嗦”起来，那可不得了！那怎么知道它是不是在不正常地振动呢？这就得有办法去测一测呀！
首先呢，咱得有合适的工具，就像医生看病得有听诊器啥的。
这些工具能帮咱准确地捕捉到电机的振动情况。
然后呢，咱得找对地方去测量，可不是随便哪里都行的哦！就跟量身高得站直了量一个道理。
那限值是啥呢？这就好比是给电机振动划了个红线，超过这个红线那可就危险啦！就像咱跑步不能超过自己的体力极限一样。
要是振动太大，电机可能就会出毛病，说不定哪天就“罢工”啦！
你想想，要是电机在工作的时候突然“抽风”，那得多耽误事儿啊！比如说工厂里的机器，要是因为电机振动出问题，那生产不就受影响了嘛！所以说，这测定方法和限值可太重要啦！
咱可以把电机比作是一辆汽车，振动就像是车子开起来抖不抖。
要是抖得厉害，那肯定是哪里不对劲呀！得赶紧检查检查，看看是轮子不平衡啦，还是发动机有问题啦。
这和电机是一个道理呀！
在测定的时候，咱得仔细点，不能马虎。
就像警察查案子一样，不放过任何一个小细节。
要是测错了，那可就麻烦大啦！说不定会以为电机好好的，结果它其实已经在“求救”啦！
而且啊，不同类型的旋转电机可能限值也不一样哦！就像大人和小孩的饭量不一样是一个道理。
咱得根据具体情况来判断，可不能一概而论。
总之呢，旋转电机振动测定方法及限值这事儿，咱可得重视起来！这就像是给电机做体检，只有保证它健健康康的，才能让它好好工作呀！别不当回事儿，到时候出了问题可别后悔哟！。
电机震动的测量方法
电机震动的测量方法电机震动是指电机运行时产生的机械振动。
电机震动会导致电机和机器设备的损坏，影响设备的正常运行。
因此，对电机震动的测量和监测十分重要。
本文将介绍电机震动的测量方法。
1.传感器测量法：传感器是目前最常用的电机震动测量方法之一、传感器能够直接测量电机震动，并将其转化为电信号进行分析和判读。
主要使用的传感器包括加速度传感器、速度传感器和位移传感器。
- 加速度传感器（Accelerometer）是最常见的电机震动传感器。
它能够测量电机震动的加速度，通过与电机振动频率的关系，进而分析和判读电机的状态。
加速度传感器常常安装在电机轴承处，能够直接感知到电机的振动。
- 速度传感器（Velocity transducer）能够测量电机震动的速度。
与加速度传感器相比，速度传感器不易受到高频振动的干扰，因此在一些特定场合下更加适用。
- 位移传感器（Displacement sensor）测量电机震动的位移，可以直接反映电机的振动情况。
位移传感器能够精确度量电机振动的幅值，对于分析电机问题有较高的准确性。
2.振动计测量法：振动计是利用机械传动原理进行测量的设备。
它可以将电机振动转换成旋转角度或位置，进而判断电机的振动情况。
-机械式振动计是一种简单而有效的电机震动测量设备。
它通常由旋转惯性装置和振动表盘组成。
当电机运行时，旋转惯性装置会受到振动影响，进而使得振动表盘移动。
振动表盘的读数可以反映电机的振动程度。
-电子式振动计是一种采用电子技术进行测量的设备。
它通过电子传感器测量电机振动的角度或位置，转化为电信号进行分析和判读。
电子式振动计具有高精度、自动记录和数字化等优点。
3.频谱分析法：频谱分析是电机震动测量中常用的一种方法。
通过测量电机振动信号的频谱，可以分析电机振动的频率成分和振幅分布，从而得到电机的振动特征。
- 傅里叶变换（Fourier Transform）是频谱分析的基础方法。
它能够将时域的振动信号转换为频域的频谱分布图，直观地反映不同频率成分在整个振动信号中所占比例。
电动机的振动标准测量标准
电动机的振动标准测量标准
电动机的振动是指电动机在运行中产生的机械振动，通常由于电动机的不平衡、轴承磨损、电机定子和转子的变形等因素引起。
振动会对电动机的性能和寿命产生影响，因此需要对电动机的振动进行标准测量。
电动机振动测量的标准通常包括以下几个方面：
1. 振动测量位置
电动机振动测量时，应该选择在电机定子和转子的轴线上进行测量。
同时，应该选择在电机轴承部位进行测量，因为这些部位是电机振动最为明显的地方。
2. 测量方法
电动机振动测量可以采用加速度传感器、速度传感器和位移传感器等多种方法。
其中，加速度传感器是最为常用的一种方法。
在进行测量时，应该选择合适的传感器，并根据传感器的特点进行相应的调整。
3. 测量参数
电动机振动测量时，通常需要测量以下几个参数：振动加速度、振动速度和振动位移。
其中，振动加速度是最为重要的参数之一，它可以反映出电机振动的强度和频率。
4. 测量标准
电动机振动测量的标准通常包括两个方面：振动幅值和频率。
振动幅值是指电机振动的大小，通常以毫米或微米为单位进行表示。
频率是指电机振动的频率，通常以赫兹为单位进行表示。
5. 测量结果分析
电动机振动测量完成后，需要对测量结果进行分析。
如果测量结果超出了标准范围，则需要对电机进行维修或更换。
综上所述，电动机振动标准测量标准包括振动测量位置、测量方法、测量参数、测量标准和测量结果分析等多个方面。
通过对这些方面进行综合考虑，可以有效地保证电动机的正常运行，并延长电机的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机振动值测量方法
一、首先我们必须了解一个换算公式：
1毫米=1000μm(微米)=100丝
二、测量电动机的振动值是测量加速度还是位移呢？
当然测振动的最大位移，即振幅。
因为振幅描述的是振动的强弱。
根据公式我们可知1毫米等于100丝，辅机振动是用转速分类的，一般1500转以上的不大于5丝，
1000到1500转的不大于8.25丝，
750到1000转的不大于10丝，
750转以下的不大于12.5丝。
大致如此。
注意：振动的范围是由各厂自己定还是有国标？生产厂家应该是根据国标来做的。
二、有些厂家规定：
3000--5；
1500--8.5；
1000--10；
750--12。
例如：（Revolutions Per minute，转/分钟）
3000rpm的转机振动不超过5丝，0.05mm=50微米
1500rpm的转机振动不超过10丝,0.085mm=85微米
1000rpm的转机振动不超过13丝，0.1mm=100微米
750rpm的转机振动不超过16丝，0.12mm=120微米。
