井巷工程质量验收表
..集团..公司
井巷工程质量验收表
1
山西..集团..公司井巷工程质量验收表（锚网喷巷道）一
巷道名称：主斜井验收段：700- m 验收日期：2011年12月3日
2
..集团..公司井巷工程质量验收表（锚网喷巷道）二
巷道名称：主斜井验收段：700- m 验收日期：2011年12月3日
3
..集团..公司井巷工程质量验收表（锚网喷巷道）三
巷道名称：主斜井验收段：700- m 验收日期：2011年12月3日
4
1、锚杆2400mm；锚索7000mm；喷浆厚度120mm；基础水沟侧为 0.3m，另一侧为0.3m；巷道净宽6m,巷道净高4.5m；
2、巷道每20m选点检查。
验收人员（签字）：
..集团..公司井巷工程量验收表（锚网喷巷道）一
巷道名称：副斜井验收段：500—验收日期：2011年12月3日
5
..集团..公司井巷工程量验收表（锚网喷巷道）二
巷道名称：副斜井验收段：500—验收日期：2011年12月3日
6
..集团安..公司井巷工程量验收表（锚网喷巷道）三
巷道名称：副斜井验收段：500— m验收日期：2011年10月1日
7
1、锚杆2000mm；锚索7500mm；喷浆厚度100mm；基础水沟侧为 0.3m，另一侧为0.15m；巷道净宽5.5m,巷道净高4.25m。
2、巷道每20m选点检查。
验收人员（签字）：
..集团..公司井巷工程质量验收表（钢筋混凝土巷道）一
巷道名称：回风立井验收段：160-240m 验收日期：2011年8月15日
8
..集团..公司井巷工程质量验收表（钢筋混凝土巷道）二
巷道名称：回风立井验收段：160-240m 验收日期：2011年8月15日
9
1、钢筋混凝土段22m，砌碹厚度1000mm；素混凝土段213m，砌碹厚度600mm；巷道净直径8m。
2、巷道每20m选点检查。
验收人员（签字）：
..集团..公司井巷工程质量验收表（钢筋混凝土巷道）一
巷道名称：回风立井验收段：验收日期：2011年9月4
10
日
11
山西通洲集团安达煤业有限公司井巷工程质量验收表（钢筋混凝土巷道）二
巷道名称：回风立井验收段：160-240m 验收日期：2011年8月15日
1、钢筋混凝土段22m，砌碹厚度1000mm；素混凝土段213m，砌碹厚度600mm；巷道净直径8m。
2、巷道每20m选点检查。
12
验收人员（签字）：
山西通洲集团安达煤业有限公司井巷工程质量验收表（锚网喷巷道）一
巷道名称：主斜井验收段：500-600m 验收日期：2011年10月1日
13
山西通洲集团安达煤业有限公司井巷工程质量验收表（锚网喷巷道）二
巷道名称：主斜井验收段：500-600m 验收日期：2011年10月1日
14
山西通洲集团安达煤业有限公司井巷工程质量验收表（锚网喷巷道）三
巷道名称：主斜井验收段：500-600m 验收日期：2011年10月1日
15
1、锚杆2400mm；锚索7000mm；喷浆厚度120mm；基础水沟侧为 0.3m，另一侧为0.3m；巷道净宽6m,巷道净高4.5m；
2、巷道每20m选点检查。
验收人员（签字）：
16。

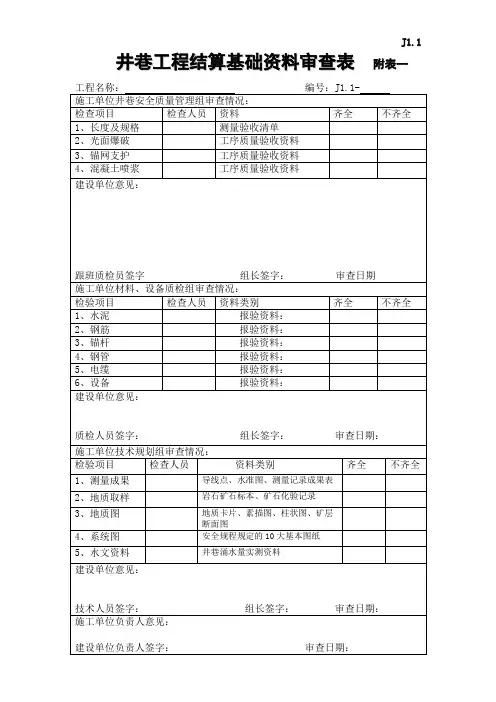

井巷工程结算资料审查表
岩石矿石标本、矿石化验记录
3、地质图
地质卡片、素描图、柱状图、矿层断面图
4、系统图
安全规程规定的10大基本图纸
5、水文资料
井巷涌水量实测资料
建设单位意见：
技术人员签字：组长签字：审查日期：
施工单位负责人意见：
建设单位负责人签字：审查日期：
J1.1
井巷工程结算基础资料审查表附表一
工程名称：编号：J1.1-
施工单位井巷安全质量管理组审查情况：
检查项目
检查人员
资料
齐全
不齐全
1、长度及规格
测量验收清单
2、光验收资料
4、混凝土喷浆
工序质量验收资料
建设单位意见：
跟班质检员签字组长签字：审查日期
施工单位材料、设备质检组审查情况：
检验项目
检查人员
资料类别
齐全
不齐全
1、水泥
报验资料：
2、钢筋报验资料：
报验资料：
3、锚杆
报验资料：
4、钢管
报验资料：
5、电缆
报验资料：
6、设备
报验资料：
建设单位意见：
质检人员签字：组长签字：审查日期：
施工单位技术规划组审查情况：
检验项目
检查人员
资料类别
齐全
不齐全
1、测量成果
导线点、水准图、测量记录成果表
掘进工程质量验收表
施工队：
巷道名称：
检查项目 （一）巷道规格
巷道掘进工程
（二）水沟
项目工程质量标准
1、宽度 测全宽与设计全宽的偏差。 2、高度 测全高与设计全高的偏差。
1、中心 位置 测巷道中线到水沟内沿与计的偏差。
2、宽度 测水沟与设计宽度的偏差。 3、深度 测水沟深度与设计深度的偏差。 测间距、排距与设计的偏差。
巷道内无杂物、淤泥、积水 浮煤（矸）不超过轨枕上平面，水沟通畅。
验收日期：
文明生产
（二）巷道卫生
材料、工具码放整齐，挂牌管理。 机电设备保护齐全完好，巷道内无失爆电器设备
验收日期：
是否合格 验收人员： 施工队长：
抽查锚杆深度施工记录。
（一）锚杆、锚喷、锚网
锚杆外露长度。 锚杆与岩层夹角75°。
锚喷厚度符合设计规定。
金属网的网格必须压接（或绑扎牢固）。
支护方式
（二）砌碹
壁厚充填饱满，无明显空帮、空顶现象。 砌碹表面灰缝1平米范围内重缝、瞎缝、干缝不超过2处。 砌体墙基础做到实底，其深度不小于设计50mm。 砌体厚度不小于设计值30mm。 水平巷道支架前倾后仰；倾斜巷道支架的迎山角3°—5°
是否合格：
（三）金属支架
背帮、背顶 支柱柱窝挖到实底、底梁铺设在实底上，其深度不小于设计 巷道支架1m一架，偏差不超过±100mm 支架梁是否水平 支架高宽是否符合设计高（1.6m)宽（2.4m)的要求
整改期限：
（一）顶板管理
控顶距符合规定 巷道内无空帮、空顶现象，失修巷道能及时处理
文明生产
（二）巷道卫生
煤矿井巷工程质量验收记录(表)资料讲解
标准及设计分部
2
应查分部，实查
项
质量控制资料核查
想，基本齐全
3
观感质量检查
应得分，实得
分，得分率
%
4
综合验收结论
建设单位
监理单位
施工单位
设计单位
检
单位
（项目）负责人：
总监理工程师：
单位负责人：
专业代表：
验
单
位
（签章）
（签章）
（签章）
（签章）
年 月日
年 月日
年 月日
年 月日
年 月日
单位工程名称：
序号
分项工程名称
项数
施工单3
4
5
6
7
施工单位
检查结论
项目经理：（签字）年 月日
综合核定结论
总监理工程师（或建设单位代表）：（签字）
年 月日
工程名称
支护形式
工程量
施工单位
技术负责人
开工日期
项目经理
项目技术负责人
竣工日期
序号
项目
验收记录
验结论
1
分部工程汇总
单位工程名称：
主 控 项 目
检验项目
设计值
合格标准
检杳点检杳记录
测点 部位
1
2
3
4
5
合格率
1
2
3
4
5
般 项 目
检查项目
设计值
合格标准
检杳点检杳记录
测点 部位
1
2
3
4
5
合格率
1
2
3
4
5
6

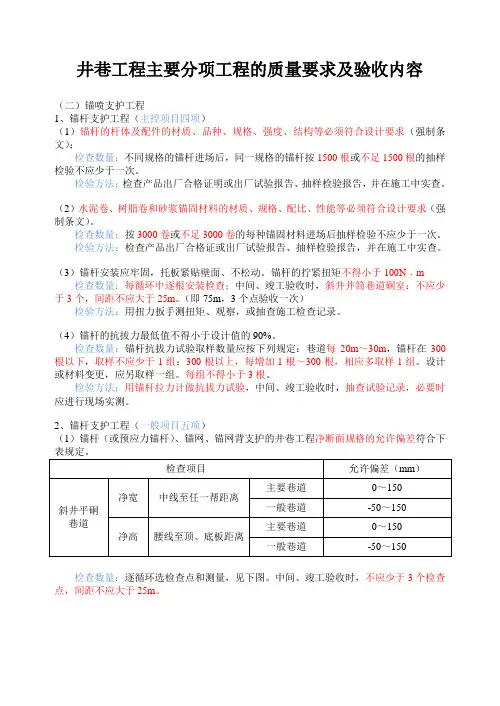

井巷工程主要分项工程的质量要求及验收内容
井巷工程主要分项工程的质量要求及验收内容（二）锚喷支护工程1、锚杆支护工程（主控项目四项）（1）锚杆的杆体及配件的材质、品种、规格、强度、结构等必须符合设计要求（强制条文）；检查数量：不同规格的锚杆进场后，同一规格的锚杆按1500根或不足1500根的抽样检验不应少于一次。
检验方法：检查产品出厂合格证明或出厂试验报告、抽样检验报告，并在施工中实查。
（2）水泥卷、树脂卷和砂浆锚固材料的材质、规格、配比、性能等必须符合设计要求（强制条文）。
检查数量：按3000卷或不足3000卷的每种锚固材料进场后抽样检验不应少于一次。
检验方法：检查产品出厂合格证或出厂试验报告、抽样检验报告，并在施工中实查。
（3）锚杆安装应牢固，托板紧贴壁面、不松动。
锚杆的拧紧扭矩不得小于100N﹒m 检查数量：每循环中逐根安装检查；中间、竣工验收时，斜井井筒巷道硐室：不应少于3个，间距不应大于25m。
（即75m，3个点验收一次）检验方法：用扭力扳手测扭矩、观察，或抽查施工检查记录。
（4）锚杆的抗拔力最低值不得小于设计值的90%。
检查数量：锚杆抗拔力试验取样数量应按下列规定：巷道每20m～30m，锚杆在300根以下，取样不应少于1组；300根以上，每增加1根～300根，相应多取样1组。
设计或材料变更，应另取样一组。
每组不得小于3根。
检验方法：用锚杆拉力计做抗拔力试验，中间、竣工验收时，抽查试验记录，必要时应进行现场实测。
2、锚杆支护工程（一般项目五项）（1）锚杆（或预应力锚杆）、锚网、锚网背支护的井巷工程净断面规格的允许偏差符合下检查数量：逐循环选检查点和测量，见下图。
中间、竣工验收时，不应少于3个检查点，间距不应大于25m。
10个测点即为1个检查点。
检验方法：挂中、腰线尺量检查。
（2）锚杆的间距、排距的允许偏差应为±100mm。
检查数量：检查每循环中最大和最小的间距、排距；中间、竣工验收时，不少于3个检查点，间距不应大于25m。
煤矿井巷工程质量验收规范(新表格)
附录C煤矿井巷工程质量检验验收记录附录C.1煤矿井巷工程工序质量检验验收记录工序质量检验记录由施工班组质量验收员对每个循环中的各道工序质量检查验收合格后，按表c.i记录，并由监理（建设）质量检查人员抽查，核定合格后签字。
表C.1工序质量检验验收记录单位工程名称：部位：工程量：米注：表中的“检查点检查（抽查）记录”栏内应填测点检测的原始数据。
附录C.2分项工程质量检验验收记录分项工程质量验收记录应由监理工程师（建设单位代表）在分项工程结束后，组织相关单位有关人员进行验收，并按表C.2记录。
表C.2分项工程质量检验验收记录单位工程名称：部位：工程量：米附录C.3分部（子分部）工程质量检验验收记录分部（子分部）工程质量验收应由总监理工程师（建设单位代表）在分项工程结束后，组织施工、监理、建设等单位有关人员参加验收，并按表C.3记录。
表C.3分部（子分部）工程质量检验验收记录单位工程名称：部位：工程量：米附录C.4单位工程竣工质量验收记录单位工程质量验收应由建设单位项目负责人组织建设、设计、监理、施工有关人员参加验收，按下列附表进行记录：1、《表C.4.1单位（子单位）工程竣工质量验收汇总记录》：由施工单位填写，其验收结论由监理（建设）单位填写，其综合验收结论由参加验收各方共同商定，建设单位填写，各参加单位负责人签字，并盖单位公章。
2、《表C.4.2单位（子单位）工程质量控制资料核查记录》由施工单位填写，其核查结论由监理（建设）单位填写，各单位参加验收人员签字。
3、《表C.4.3.1立井单位（子单位）工程观感质量检查记录》或《表C.4.3.2斜井、巷道单位（子单位）工程观感质量检查记录》或《表C.4.3.3硐室单位（子单位）工程观感质量检查记录》或《表C.4.3.4运输线路铺轨单位（子单位）工程观感质量检查记录》由施工单位填写，合计由监理（建设）单位填写，各参加检验人员签字。
表C.4.1单位（子单位）工程竣工质量验收汇总记录表C.4.2单位（子单位）工程质量控制资料核查记录单位（子单位）工程名称：工程量米续表1注：1、表中的“备注”栏内有“*”的为主要单种质量保证资料；空栏的为一般单种质量保证资料；2、表中的“检验项目”栏内有缺项时，该项不检验，不参加评定，可不填入表内。

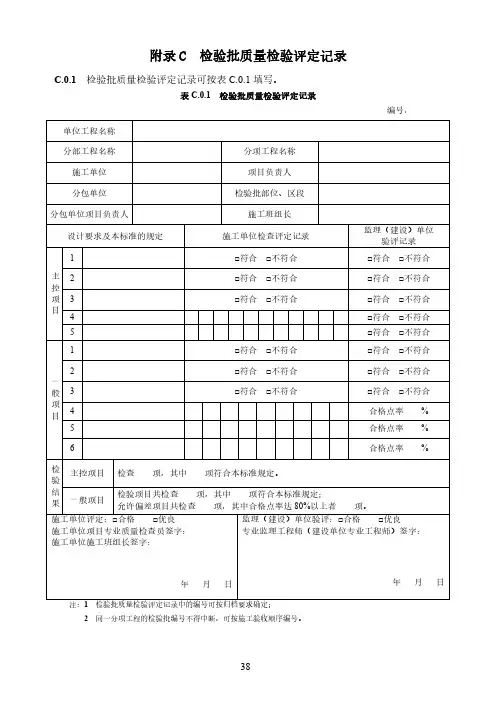

有色金属矿山井巷工程检验批、分项、分部工程质量检验评定记录
附录C检验批质量检验评定记录C.0.1检验批质量检验评定记录可按表C.0.1填写。
表C.0.1检验批质量检验评定记录编号：单位工程名称分部工程名称分项工程名称施工单位项目负责人分包单位检验批部位、区段分包单位项目负责人施工班组长设计要求及本标准的规定施工单位检查评定记录监理（建设）单位验评记录主控项目1□符合□不符合□符合□不符合2□符合□不符合□符合□不符合3□符合□不符合□符合□不符合4□符合□不符合5□符合□不符合一般项目1□符合□不符合□符合□不符合2□符合□不符合□符合□不符合3□符合□不符合□符合□不符合4合格点率% 5合格点率% 6合格点率%检验结果主控项目检查项，其中项符合本标准规定。
一般项目检验项目共检查项，其中项符合本标准规定；允许偏差项目共检查项，其中合格点率达80%以上者项。
施工单位评定：□合格□优良施工单位项目专业质量检查员签字：施工单位施工班组长签字：年月日监理（建设）单位验评：□合格□优良专业监理工程师（建设单位专业工程师）签字：年月日注：1检验批质量检验评定记录中的编号可按归档要求确定；2同一分项工程的检验批编号不得中断，可按施工验收顺序编号。
C.0.2竖井表土段掘进检验批质量检验评定记录可按表C.0.2填写。
表C.0.2竖井表土段掘进检验批质量检验评定记录编号：单位工程名称分部工程名称分项工程名称施工单位项目负责人分包单位检验批部位、区段分包单位项目负责人施工班组长设计要求及本标准规定施工单位检查评定记录监理（建设）单位验评记录主控项目1井口坐标x□符合□不符合y方位α□符合□不符合标高h□符合□不符合2掘进、临时支护符合本标准第7.1.2条的规定□符合□不符合□符合□不符合3井筒掘进半径普通法凿井0～+250mm□符合□不符合冻结法凿井冻土至井帮前0～+400mm□符合□不符合冻土至井帮后0～+200mm□符合□不符合一般项目1明槽外形尺寸底板标高±50mm合格点率%长度0～+300mm合格点率%宽度0～+300mm合格点率%边坡坡度≤设计值合格点率%检验结果主控项目检查项，其中项符合本标准规定。
煤矿井巷工程质量验收规范(新表格)
附录C 煤矿井巷工程质量检验验收记录附录C.1 煤矿井巷工程工序质量检验验收记录工序质量检验记录由施工班组质量验收员对每个循环中的各道工序质量检查验收合格后，按表C.1记录，并由监理（建设）质量检查人员抽查，核定合格后签字。
表C.1工序质量检验验收记录单位工程名称：部位：工程量：注：表中的“检查点检查（抽查）记录”栏内应填测点检测的原始数据。
附录C.2 分项工程质量检验验收记录分项工程质量验收记录应由监理工程师（建设单位代表）在分项工程结束后，组织相关单位有关人员进行验收，并按表C.2记录。
表C.2 分项工程质量检验验收记录注：表中的“检查点检查记录”栏内应填测点检测的原始数据。
附录C.3 分部（子分部）工程质量检验验收记录分部（子分部）工程质量验收应由总监理工程师（建设单位代表）在分项工程结束后，组织施工、监理、建设等单位有关人员参加验收，并按表C.3记录。
表C.3 分部（子分部）工程质量检验验收记录单位工程名称：部位：工程量：米附录C.4 单位工程竣工质量验收记录单位工程质量验收应由建设单位项目负责人组织建设、设计、监理、施工有关人员参加验收，按下列附表进行记录：1、《表 C.4.1 单位（子单位）工程竣工质量验收汇总记录》：由施工单位填写，其验收结论由监理（建设）单位填写，其综合验收结论由参加验收各方共同商定，建设单位填写，各参加单位负责人签字，并盖单位公章。
2、《表C.4.2 单位（子单位）工程质量控制资料核查记录》由施工单位填写，其核查结论由监理（建设）单位填写，各单位参加验收人员签字。
3、《表C.4.3.1 立井单位（子单位）工程观感质量检查记录》或《表C.4.3.2 斜井、巷道单位（子单位）工程观感质量检查记录》或《表C.4.3.3 硐室单位（子单位）工程观感质量检查记录》或《表C.4.3.4 运输线路铺轨单位（子单位）工程观感质量检查记录》由施工单位填写，合计由监理（建设）单位填写，各参加检验人员签字。
煤仓分项工程质量验收记录表
立井壁座基岩掘进分项工程质量验收记录表MKJ102014□□□工程名称韦二煤矿（南井）+1050m水平井底煤仓及给煤机硐室致北京康迪建设监理咨询有限公司（监理单位）：我单位已完成了给煤机硐室0-8.8m立井壁座基岩掘进分项工程工作，现报上该工程报验申请表请予以审查和验收。
附件：给煤机硐室0-8.8m立井壁座基岩掘进分项工程验收记录表承包单位(盖章)：项目经理：日期：年月日审查意见：符合质量验收规范，验收合格。
项目监理单位(盖章)：总/专业监理工程师：锚杆（联合）支护分项工程质量验收记录表MKJ102014□□□预应力锚杆、锚索支护分项工程质量验收记录表MKJ102014□□□立井组合钢模板分项工程质量验收记录表MKJ102014□□□各类井巷工程钢筋分项工程质量验收记录表MKJ102014□□□立井混凝土支护分项工程质量验收记录表MKJ102014□□□给煤机硐室分部工程报验申请表MKJ102014□□□+1050m 水平井底煤仓分部（子分部）工程质量验收记录表单位工程名称：+1050m水平井底煤仓及给煤机硐室部位：煤仓0-15.19m 工程量15.19m序号分项工程名称项数施工单位检查结果验收核查意见1 立井壁座基岩掘进分项工程3检查工程质量符合设计要求及《煤矿井巷工程质量验收规范》（ GB50213-2010）规定，评定合格。
符合施工质量验收规范要求，验收合格2 锚杆（联合）支护分项工程2检查工程质量符合设计要求及《煤矿井巷工程质量验收规范》（ GB50213-2010）规定，评定合格。
符合施工质量验收规范要求，验收合格3 预应力锚杆、锚索分项工程2检查工程质量符合设计要求及《煤矿井巷工程质量验收规范》（ GB50213-2010）规定，评定合格。
符合施工质量验收规范要求，验收合格4 立井组合钢模板分项工程3检查工程质量符合设计要求及《煤矿井巷工程质量验收规范》（ GB50213-2010）规定，评定合格。
煤矿井巷工程质量验收规范
煤矿井巷工程质量验收规范7掘进工程7.1冲积层开挖工程（一）主要控制项目7.1.1冲积层掘进及临时支护必须符合施工组织设计和作业规程的有关规定。
检验数量：按本规范附录B表a.1的规定选择检验点。
检查方法：抽查施工检查记录或现场实际检查。
7.1.2冲积层开挖的规格偏差应符合表7.1.2的规定。
表7.1.3冲积层掘进断面规格的允许偏差第1项常用方法凿井1凿井半径冻结法凿井冻土扩展至井壁前方，合格（mm）0~2500~4000~2000~3000~4002斜井支洞宽度（中心线至任意边的距离）高度（腰线至顶底板的距离）：选择检查点和测量点应符合本规范附录B的规定。
检查方法：挂线尺测量，或抽查施工检查记录。
（ⅱ）一般项目7.1.3斜井井口及支洞口采用明挖时，明挖外形尺寸的允许偏差及检验方法应符合表7.1.3的规定。
表7.1.4明槽外形尺寸的允许偏差和检验方法1234年项目标高长度宽度边坡坡度允许偏差（mm）+500～+300不大于设计检验方法用水准仪测量拉十字中心线，分别尺量下底由中心线到四边中点的距离按附录b表的规定选检查点，用坡度尺尺量检查点左、右两边坡坡度17.2基岩开挖工程（一）主要控制项目7.2.1基岩爆破法掘进必须采用光面爆破，爆破图表齐全，爆破参数选择合理。
光面爆破的施工应符合作业规程的规定。
检验数量：根据本规范附录B选择检验点和测量点。
检查方法：按规范和操作规程抽查施工记录，或进行现场检查。
7.2.2基岩开挖的临时支护必须符合操作规程的规定。
检查方法：按操作规程抽查施工记录或现场实际检查。
7.2.3基岩开挖的规格偏差应符合表7.2.4的规定。
表7.2.3基岩掘进规格允许偏差第1项立井斜井支洞巷道宽度检验项目：竖井开挖半径中心线至无中心线任意一侧的距离，全宽腰线至顶部及无腰线地面的允许偏差为-30～+150-30～+200-30～+250-30～+200-30～+2502。
高度检查数量：根据本规范附录B的规定选择检查点和测量点。
煤矿井巷工程质量验收规范
7 掘进工程7.1 冲积层掘进工程（Ⅰ）主控项目7.1.1冲积层掘进及临时支护必须符合施工组织设计和作业规程的有关规定。
检查数量：按本规范附录B表A.1的规定选检查点检验方法：抽查施工检查记录或现场实查。
7.1.2冲积层掘进规格偏差应符合表7.1.2的规定。
表7.1.3冲积层掘进断面规格的允许偏差检查数量：按本规范附录B的规定选检查点和测点。
检验方法：挂线尺量，或抽查施工检查记录。
（Ⅱ）一般项目7.1.3斜井井口和平硐硐口部分采用明槽开挖时，明槽外形尺寸的允许偏差和检验方法应符合表7.1.3的规定。
表7.1.4 明槽外形尺寸的允许偏差和检验方法7.2 基岩掘进工程（Ⅰ）主控项目7.2.1基岩爆破法掘进必须采用光面爆破，爆破图表齐全，爆破参数选择合理。
光面爆破的施工应符合作业规程的规定。
检查数量：按本规范附录B的规定选检查点和测点。
检验方法：对照规范和作业规程抽查施工记录，或现场实查。
7.2.2基岩掘进的临时支护必须符合作业规程的规定。
检验方法：对照作业规程抽查施工记录或现场实查。
7.2.3基岩掘进规格偏差应符合表7.2.4的规定。
表7.2.3 基岩掘进规格允许偏差检查数量：按本规范附录B的规定选检查点和测点。
检验方法：挂线尺量，或抽查施工检查记录。
7.2.4软岩（含破碎带）掘进规格偏差应不小于设计的巷道宽度、高度。
检查数量：按本规范附录B表规定选检查点和测点。
检验方法：挂线尺量，或抽查或抽查施工检查记录。
7.2.5井巷掘进坡度的偏差不得超过±1‰。
检查数量：按本规范附录B的规定选检查点和测点。
检验方法：尺量相邻两检查点由腰线至轨面（或底板）垂直距离之差与该两检查点距离之比。
（Ⅱ）一般项目7.2.6立井壁座（支撑圈）、巷道水沟（含管线沟槽）、硐室的设备基础掘进规格的允许偏差应符合表7.2.6的规定。
表7.2.6 壁座（支撑圈）、水沟（沟槽）、设备基础掘进规格的允许偏差和检验方法7.3 裸体井巷掘进工程（Ⅰ）主控项目7.3.1当采用钻爆发施工时，裸体井巷掘进工程必须采用光面爆破，爆破图表齐全，爆破参数选择合理。
