常用电池材料的循环伏安法测试 实验报告
循环伏安法判断电极过程实验报告
循环伏安法判断电极过程实验报告循环伏安法判断电极过程实验报告引言：循环伏安法是一种常用的电化学测试方法，用于研究电极材料的电化学行为。
本实验旨在通过循环伏安法测定电极材料的氧化还原反应特性，并分析实验结果，探讨其在电化学领域的应用前景。
实验材料与方法：实验所用材料为铂电极和铜电极，实验仪器为循环伏安仪。
首先，将铂电极和铜电极分别清洗并抛光，以确保电极表面的纯净度和光滑度。
然后，将电极插入电解质溶液中，并设置循环伏安仪的扫描速度和电位范围。
接下来，进行循环伏安法测试，记录电流与电位之间的关系曲线。
实验结果与分析：通过循环伏安法测试，我们得到了铂电极和铜电极的电流-电位曲线。
根据曲线的形状和特点，我们可以得到以下结论和分析：1. 铂电极的电流-电位曲线呈现出典型的双电极峰形状，其中一个峰对应氧化反应，另一个峰对应还原反应。
这说明铂电极在测试条件下发生了氧化还原反应，具有良好的电化学活性。
这一特性使得铂电极在催化剂、电池等领域有着广泛的应用前景。
2. 铜电极的电流-电位曲线呈现出单峰形状，没有出现双电极峰。
这说明铜电极在测试条件下只发生了一种氧化还原反应，具有较低的电化学活性。
然而，铜电极在电化学合成、电镀等领域仍然有着重要的应用，其特殊的电化学行为可以被利用。
3. 通过对电流-电位曲线的分析，我们可以得到电极反应的动力学参数，如峰电位、峰电流等。
这些参数可以进一步用于计算电极的表面积、电荷转移速率等重要参数，为电极材料的性能评价提供参考。
结论：本实验通过循环伏安法测试了铂电极和铜电极的电流-电位曲线，并对实验结果进行了分析。
通过曲线的形状和特征，我们可以了解电极材料的氧化还原反应特性和电化学活性。
这对于电化学领域的研究和应用具有重要意义。
循环伏安法作为一种常用的电化学测试方法，具有广泛的应用前景，可以用于研究各种电极材料的性能，并为相关领域的发展提供支持。
总结：循环伏安法是一种重要的电化学测试方法，通过测定电流-电位曲线，可以研究电极材料的氧化还原反应特性和电化学活性。
循环伏安实验报告
探究性化学实验循环伏安法快速评价碱性二次电池正极活性材料电化学性能研究报告参加学生：指导教师：化学实验教学中心2015年5月循环伏安法快速评价碱性二次电池正极活性材料电化学性能摘要：二次电池在生活中应用广泛，其内部当化学能转化为电能之后，还能用电能使化学体系修复，然后再次利用化学反应转化为电能，即充放电的循环过程。
而应用最多的就是碱性二次电电池，主要包括：锌锰电池、镍铬电池、镍氢电池等。
本实验通过较简单的方法进行了对常见碱性电池的正极材料的制备，主要对锌锰电池碱性二次电池、镍氢电池的正极的相关性质及掺杂进行了探究，并运用循环伏安法快速测定其电化学性能，对循环伏安图以及电量进行分析以评价电极性能。
关键词：碱性二次电池，镍氢，锌锰，循环伏安法引言在生活中，二次电池特别是碱性二次电池应用广泛，随着电子设备的普及，电池市场迅速扩大，从最初价格便宜、来源丰富的锌锰碱性电池到现在的碱性二次锌锰电池、镍氢电池、镍铬电池等，对电池性能要求也不断地提高。
近些年来，我国许多科研人员对该材料的制备进行了探究，已制得纳米氢氧化镍、球形氢氧化镍、β-氢氧化镍等多种结构形态的镍电极，而对其电化学性能研究也常用循环伏安法进行快速的测定。
而对二氧化锰作正极材料的电池而言，若二次碱性锌锰电池的开发成功，以每只Zn/MnO2电池充放100次计(放电深度为理论1电子容量的30％)。
就可大大提高单位电池的利用率．节约大量的锰矿资源．具有明显的社会和经济效益。
一般锌锰碱性电池在浅度放电时。
本身已具有一定的可充性。
但放电深度一高，则充放可逆性就会被迅速破坏。
为了提高深度放电时碱性溶液中MnO2电极的可逆性，国内外也有不少研究人员已进行了MnO2的掺杂研究。
而制备电极的方法也多种多样，常见的有固相合成、液相合成、热分解、电化学沉积等方法；电极材料掺杂的物质也分很多种，比如在碱锰电池中，常用的添加剂为Bi(III)和Pb，掺杂这些添加剂有利于Mn-O键的离子化，可以改善传质传荷条件，降低化学极化，通过共还原-共氧化过程抑制电化学惰性物质Mn3O4的生成和积累，避免二氧化锰的失活。
实验报告_96
三电化学实验循环伏安法测定铁氰化钾的电极反应过程及定量分析【实验目的】了解CHI660电化学工作站的基本操作。
掌握循环伏安方法的基本原理和实验技术。
了解循环伏安法的基本应用。
【原理】图1：三角波扫描电位图2：循环伏安曲线循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图，见图1。
在三角波的前半部分，工作电极上如发生氧化反应（阳极过程），记录到一个峰形的阳极波；而在三角波的后半部分，工作电极上发生则发生的是还原过程（阴极过程），记录得到一个峰形的还原波。
一次三角波电位扫描完成，电极上完成了一个氧化还原循环。
从循环伏安图的波形，阴阳极峰的峰电流的数值和比值，阴阳极峰的峰电位数值可判断电极反应的机理。
电极反应的可逆性主要取决于电极反应的速率常数k s 的大小，也与电位扫描的速率有关。
可逆性判据【仪器和试剂】1. CHI 660A 电化学系统，玻碳电极（d = 3mm ）为工作电极，Ag/AgCl 电极为参i —E 曲线比电极，铂丝电极为辅助电极；2. 固体铁氰化钾、氯化钾；3. 250 mL 容量瓶、50 mL 烧杯、玻璃棒。
【实验步骤】1．铁氰化钾试液的配置配置1 mM的铁氰化钾溶液250 mL (1.0 M)。
2．将玻碳电极在抛光布上用氧化铝粉抛光，并用蒸馏水冲洗净。
3. 将三个电极安装于盛有铁氰化钾试液的电解池里。
4．开启电化学系统及计算机电源开关，启动CHI660操作程序，在Setup下拉菜单中（或快捷方式中）选择“Technique”，然后在“Technique”菜单选择“Cyclic V oltammetry”，按“OK”键返回主菜单，然后在“Parameters”菜单下选择参数。
Init E（V）-0.2High E（V）0.5Low E（V）-0.2Scan rate（V/s）xSweep Segments 2Quiet Time (sec) 2Sensitivity (A/V)按“OK”。
实验二-循环伏安法测定电极反应参数
循环伏安法测定电极反应参数一、目的要求1．学习循环伏安法测定电极反应参数的基本原理及方法。
2．熟悉伏安仪使用技巧。
二、实验原理循环伏安法(CV)是最重要的电分析化学研究方法之一。
在电化学、无机化学、有机化学、生物化学等研究领域得到了广泛应用。
由于其设备价廉、操作简便、图谱解析直观，因而一般是电分析化学的首选方法。
CV方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。
这种方法也常称为三角波线性电位扫描方法。
图1中表明了施加电压的变化方式：起扫电位为+0.8V，反向/起扫电位为-0.2V，终点又回扫到+0.8V，扫描速度可从斜率反映出来，其值为50mV/s。
虚线表示的是第二次循环。
一台现代伏安仪具有多种功能，可方便地进行一次或多次循环，任意变换扫描电压范围和扫描速度。
当工作电极被施加的扫描电压激发时，其上将产生响应电流。
以该电流（纵坐标）对电位（横坐标）作图，称为循环伏安图。
典型的循环伏安图如图2所示。
该图是在1.0mol/L的KNO3电解质溶液中，6×10-3mol/L 的K3Fe(CN)6在Pt工作电极上反应得到的结果。
图 2 6×10–3 mol/L在1 mol/L的KNO3溶液中的循环伏安图扫描速度:50 mV/s 铂电极面积:2.54 mm2从图可见，起始电位E i为+0.8V（a点），电位比较正的目的是为了避免电极接通后Fe(CN)63–发生电解。
然后沿负的电位扫描(如箭头所指方向)，当电位至Fe(CN)63–可还原时，即析出电位，将产生阴极电流（b点）。
其电极反应为：Fe(III)(CN)63– + e–——►Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（b g d），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。
然后迅速衰减（d g g），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。
常用电池材料的循环伏安法测试 实验报告
实验一常用电池材料的循环伏安法测试一．实验目的1．让学生认识电化学工作站的基本功能；2. 通过演示实验让学生更加深刻理解循环伏安法的测试方法；3．通过观察在循环伏安法测试过程中电解池内的变化，更加深刻理解循环伏安法的原理。
二．实验原理循环伏安法（Cyclic Voltammetry）是一种常用的动电位暂态电化学测量方法，是电极反应动力学、反应机理以及可逆性研究的重要手段之一，应用非常广泛。
何。
三．主要实验设备及样品1. 电化学工作站 1台；2. 电解池（包括三个电极） 1套；3. 超级电容器电极材料4. 3mol/L KOH溶液 30ml四．实验步骤1．准备好待测电极，电解液，组装好三电极电解池。
2．连接电化学工作站电源，并启动。
3. 将电化学工作站测试端和电解池中的工作电极，参比电极，辅助电极一一对应进行连接。
4. 打开电化学工作站工作菜单，点击进入测试任务选项，选择Cyclic Voltammetry项。
5. 在Cyclic Voltammetry菜单中输入测试起始电压，结束电压，扫描速度，循环次数等参数。
6. 点击“开始”进行测量。
7.测量结束后，将数据保存到指定位置。
五．注意事项1. 实验前需要检查电解池组装是否规范，有无漏液，或者短路情况；2. 连接三电极时，要一一对应。
3. 数据注意及时保存六. 数据记录及处理数据记录（取第二圈数据）Temperature('C): 25Begin Information: Cell InformationSurface Area: 1Density: 7.8Weight: 28Polarity: 0PolarityI: 0Corrosion Unit Type: 1Reference Type: 2Reference Potential: 0.241Reference User-Defined: 0Stern-Geary: 18End Information: Cell InformationBegin Experiment:Axes Type: 3End Experiment:Data Points: 604E(Volts) i(A/cm2) T(s) E(Volts) i(A/cm2) T(s)-1.29725E-03, 1.15674E-04, 4.8 -3.12376E-03, 7.04208E-05, 4.825 -5.13839E-03, 4.49166E-05, 4.85 -7.16281E-03, 2.72451E-05, 4.875 -9.18006E-03, 1.35282E-05, 4.9 -1.11773E-02, 1.72894E-06, 4.925 -1.31812E-02, -8.77842E-06, 4.95 -1.51924E-02, -1.80440E-05, 4.975 -1.72145E-02, -2.63783E-05, 5-1.92320E-02, -3.38648E-05, 5.025 -2.12576E-02, -4.10504E-05, 5.05 -2.32638E-02, -4.77369E-05, 5.075 -2.52801E-02, -5.39935E-05, 5.1 -2.72876E-02, -5.97033E-05, 5.125 -2.92965E-02, -6.49689E-05, 5.15 -3.13045E-02, -7.01868E-05, 5.175 -3.33251E-02, -7.51396E-05, 5.2 -3.53354E-02, -7.96554E-05, 5.225 -3.73440E-02, -8.37723E-05, 5.25 -3.93377E-02, -8.80374E-05, 5.275 -4.13716E-02, -9.31000E-05, 5.3 -4.33719E-02, -9.79358E-05, 5.325 -4.53954E-02, -1.02604E-04, 5.35 -4.74220E-02, -1.06148E-04, 5.375 -4.94213E-02, -1.08527E-04, 5.4 -5.14374E-02, -1.11235E-04, 5.425 -5.34525E-02, -1.15201E-04, 5.45 -5.54650E-02, -1.20622E-04, 5.475 -5.74557E-02, -1.25804E-04, 5.5 -5.94539E-02, -1.29147E-04, 5.525 -6.14807E-02, -1.30437E-04, 5.55 -6.35065E-02, -1.31034E-04, 5.575 -6.55128E-02, -1.33529E-04, 5.6 -6.75148E-02, -1.38900E-04, 5.625 -6.95103E-02, -1.46747E-04, 5.65 -7.15228E-02, -1.54890E-04, 5.675 -7.35317E-02, -1.58950E-04, 5.7 -7.55537E-02, -1.56703E-04, 5.725 -7.75602E-02, -1.51631E-04, 5.75 -7.95586E-02, -1.50664E-04, 5.775 -8.15959E-02, -1.56777E-04, 5.8 -8.36132E-02, -1.68896E-04, 5.825 -8.56436E-02, -1.83093E-04, 5.85 -8.76477E-02, -1.91786E-04, 5.875 -8.96556E-02, -1.90162E-04, 5.9 -9.16681E-02, -1.81073E-04, 5.925 -9.36699E-02, -1.73983E-04, 5.95 -9.56871E-02, -1.75475E-04, 5.975 -9.77032E-02, -1.85610E-04, 6-9.97106E-02, -1.99642E-04, 6.025 -1.01736E-01, -2.09359E-04, 6.05 -1.03757E-01, -2.10398E-04, 6.075 -1.05770E-01, -2.05230E-04, 6.1 -1.07773E-01, -2.00741E-04, 6.125 -1.09784E-01, -2.02637E-04, 6.15 -1.11792E-01, -2.10744E-04, 6.175 -1.13810E-01, -2.20225E-04, 6.2 -1.15806E-01, -2.24213E-04, 6.225 -1.17802E-01, -2.21851E-04, 6.25 -1.19821E-01, -2.19093E-04, 6.275 -1.21842E-01, -2.20991E-04, 6.3 -1.23849E-01, -2.29419E-04, 6.325 -1.25877E-01, -2.41204E-04, 6.35 -1.27888E-01, -2.50756E-04, 6.375 -1.29893E-01, -2.52991E-04, 6.4 -1.31912E-01, -2.49024E-04, 6.425 -1.33918E-01, -2.45863E-04, 6.45 -1.35921E-01, -2.47522E-04, 6.475 -1.37922E-01, -2.53552E-04, 6.5 -1.39941E-01, -2.60895E-04, 6.525 -1.41966E-01, -2.68033E-04, 6.55 -1.43975E-01, -2.75138E-04, 6.575 -1.45981E-01, -2.81994E-04, 6.6 -1.47974E-01, -2.87725E-04, 6.625 -1.49986E-01, -2.90349E-04, 6.65 -1.52008E-01, -2.89337E-04, 6.675-1.54023E-01, -2.87797E-04, 6.7 -1.56027E-01, -2.89994E-04, 6.725 -1.58050E-01, -2.98352E-04, 6.75 -1.60070E-01, -3.10672E-04, 6.775 -1.62094E-01, -3.23784E-04, 6.8 -1.64121E-01, -3.33251E-04, 6.825 -1.66112E-01, -3.36606E-04, 6.85 -1.68135E-01, -3.35388E-04, 6.875 -1.70142E-01, -3.33360E-04, 6.9 -1.72157E-01, -3.35245E-04, 6.925 -1.74162E-01, -3.43006E-04, 6.95 -1.76166E-01, -3.54898E-04, 6.975 -1.78188E-01, -3.67474E-04, 7-1.80203E-01, -3.76056E-04, 7.025 -1.82217E-01, -3.80116E-04, 7.05 -1.84221E-01, -3.82387E-04, 7.075 -1.86231E-01, -3.86506E-04, 7.1 -1.88239E-01, -3.92820E-04, 7.125 -1.90249E-01, -3.98432E-04, 7.15 -1.92269E-01, -4.02769E-04, 7.175 -1.94267E-01, -4.07363E-04, 7.2 -1.96278E-01, -4.15330E-04, 7.225 -1.98291E-01, -4.26563E-04, 7.25 -1.99572E-01, -4.15315E-04, 7.275 -1.98498E-01, -3.56641E-04, 7.3 -1.96478E-01, -3.06516E-04, 7.325 -1.94472E-01, -2.71245E-04, 7.35 -1.92470E-01, -2.45660E-04, 7.375 -1.90468E-01, -2.26902E-04, 7.4 -1.88451E-01, -2.10830E-04, 7.425 -1.86428E-01, -1.94007E-04, 7.45 -1.84431E-01, -1.76431E-04, 7.475 -1.82416E-01, -1.59545E-04, 7.5 -1.80389E-01, -1.45482E-04, 7.525 -1.78384E-01, -1.34088E-04, 7.55 -1.76385E-01, -1.23512E-04, 7.575 -1.74384E-01, -1.12250E-04, 7.6 -1.72371E-01, -9.98343E-05, 7.625 -1.70349E-01, -8.84433E-05, 7.65 -1.68324E-01, -7.88315E-05, 7.675 -1.66309E-01, -7.07480E-05, 7.7 -1.64311E-01, -6.27457E-05, 7.725 -1.62300E-01, -5.36377E-05, 7.75 -1.60277E-01, -4.46563E-05, 7.775 -1.58253E-01, -3.64773E-05, 7.8 -1.56225E-01, -2.93370E-05, 7.825 -1.54210E-01, -2.30565E-05, 7.85 -1.52216E-01, -1.64297E-05, 7.875 -1.50208E-01, -9.30140E-06, 7.9 -1.48189E-01, -2.19938E-06, 7.925 -1.46185E-01, 3.48415E-06, 7.95 -1.44180E-01, 8.58261E-06, 7.975 -1.42170E-01, 1.40273E-05, 8-1.40141E-01, 1.95318E-05, 8.025 -1.38127E-01, 2.51198E-05, 8.05 -1.36122E-01, 3.01728E-05, 8.075 -1.34107E-01, 3.50683E-05, 8.1 -1.32103E-01, 3.98205E-05, 8.125 -1.30100E-01, 4.42264E-05, 8.15 -1.28078E-01, 4.86085E-05, 8.175 -1.26082E-01, 5.26682E-05, 8.2 -1.24071E-01, 5.69308E-05, 8.225 -1.22043E-01, 6.11576E-05, 8.25 -1.20028E-01, 6.50836E-05, 8.275 -1.17999E-01, 6.88352E-05, 8.3 -1.15994E-01, 7.21760E-05, 8.325 -1.14001E-01, 7.55670E-05, 8.35 -1.11994E-01, 7.90536E-05, 8.375 -1.09984E-01, 8.24088E-05, 8.4 -1.07966E-01, 8.56087E-05, 8.425 -1.05963E-01, 8.84051E-05, 8.45 -1.03945E-01, 9.15335E-05, 8.475 -1.01935E-01, 9.45185E-05, 8.5 -9.99210E-02, 9.74295E-05, 8.525 -9.79097E-02, 1.00009E-04, 8.55 -9.58948E-02, 1.02444E-04, 8.575 -9.38916E-02, 1.05217E-04, 8.6 -9.18698E-02, 1.07880E-04, 8.625 -8.98583E-02, 1.10435E-04, 8.65 -8.78437E-02, 1.12629E-04, 8.675 -8.58405E-02, 1.14685E-04, 8.7 -8.38295E-02, 1.17085E-04, 8.725 -8.17965E-02, 1.19459E-04, 8.75 -7.97768E-02, 1.21790E-04, 8.775 -7.77620E-02, 1.23521E-04, 8.8 -7.57507E-02, 1.24966E-04, 8.825 -7.37477E-02, 1.26898E-04, 8.85 -7.17341E-02, 1.29381E-04, 8.875-6.97302E-02, 1.31961E-04, 8.9 -6.77210E-02, 1.33584E-04, 8.925 -6.57136E-02, 1.34456E-04, 8.95 -6.36961E-02, 1.35330E-04, 8.975 -6.16826E-02, 1.36868E-04, 9-5.96616E-02, 1.39626E-04, 9.025 -5.76670E-02, 1.42229E-04, 9.05 -5.56667E-02, 1.44307E-04, 9.075 -5.36540E-02, 1.45107E-04, 9.1 -5.16286E-02, 1.45228E-04, 9.125 -4.96018E-02, 1.46076E-04, 9.15 -4.76168E-02, 1.47745E-04, 9.175 -4.56091E-02, 1.50432E-04, 9.2 -4.35868E-02, 1.52631E-04, 9.225 -4.15638E-02, 1.53503E-04, 9.25 -3.95477E-02, 1.53202E-04, 9.275 -3.75341E-02, 1.53142E-04, 9.3 -3.55311E-02, 1.55124E-04, 9.325 -3.35125E-02, 1.58551E-04, 9.35 -3.14907E-02, 1.61465E-04, 9.375 -2.94863E-02, 1.61957E-04, 9.4 -2.75060E-02, 1.60283E-04, 9.425 -2.54828E-02, 1.59292E-04, 9.45 -2.34632E-02, 1.60357E-04, 9.475 -2.14543E-02, 1.63640E-04, 9.5 -1.94299E-02, 1.67363E-04, 9.525 -1.74186E-02, 1.69357E-04, 9.55 -1.54111E-02, 1.69130E-04, 9.575 -1.33996E-02, 1.67471E-04, 9.6 -1.13802E-02, 1.66886E-04, 9.625 -9.37224E-03, 1.67912E-04, 9.65 -7.36000E-03, 1.70121E-04, 9.675 -5.33892E-03, 1.72237E-04, 9.7 -3.32907E-03, 1.73133E-04, 9.725数据处理：七、实验结果的分析与讨论1、从实验数据中我们可以看出曲线没有测好，正常的CV曲线应是光滑曲线。
循环伏安法实验报告

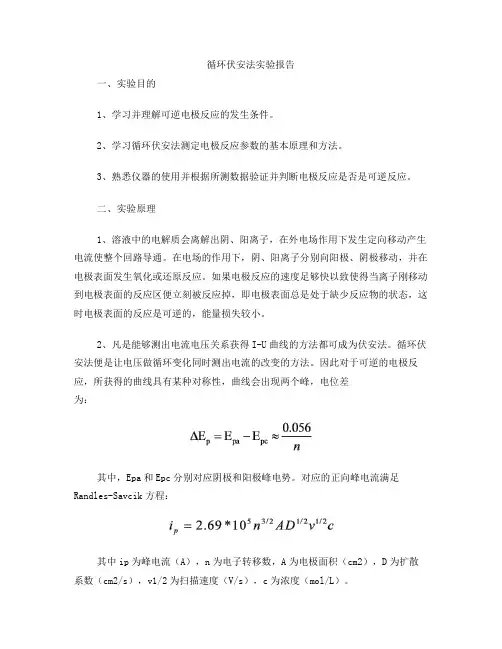

循环伏安法实验报告一、实验目的1、学习并理解可逆电极反应的发生条件。
2、学习循环伏安法测定电极反应参数的基本原理和方法。
3、熟悉仪器的使用并根据所测数据验证并判断电极反应是否是可逆反应。
二、实验原理1、溶液中的电解质会离解出阴、阳离子，在外电场作用下发生定向移动产生电流使整个回路导通。
在电场的作用下，阴、阳离子分别向阳极、阴极移动，并在电极表面发生氧化或还原反应。
如果电极反应的速度足够快以致使得当离子刚移动到电极表面的反应区便立刻被反应掉，即电极表面总是处于缺少反应物的状态，这时电极表面的反应是可逆的，能量损失较小。
2、凡是能够测出电流电压关系获得I-U曲线的方法都可成为伏安法。
循环伏安法便是让电压做循环变化同时测出电流的改变的方法。
因此对于可逆的电极反应，所获得的曲线具有某种对称性，曲线会出现两个峰，电位差为：其中，Epa和Epc分别对应阴极和阳极峰电势。
对应的正向峰电流满足Randles-Savcik方程：其中ip为峰电流（A），n为电子转移数，A为电极面积（cm2），D为扩散系数（cm2/s），v1/2为扫描速度（V/s），c为浓度（mol/L）。
3、对本实验：该电极反应时可逆的。
用循环伏安法测量时，所得曲线会出现最大值和最小值，比较两个峰值所对应的电势之间的差值，若大小为0.056则说明该反应是可逆的；同时根据Randles-Savcik方程，ip 和v1/2 和浓度c都成直线关系，若两个峰电流比值接近于1，也可说明该电极反应是可逆的。
因此，本实验中，用循环伏安法测出峰电流、峰电位是关键。
三、实验试剂和仪器1、伏安仪，工作电极、辅助电极、参比电极，0.5ml移液管，50ml容量瓶，烧杯2、0.50mol/L氯化钾溶液，0.10mol/L铁氰化钾空白溶液，0.10mol/LH3PO4-KH2PO4溶液，0.10mol/L抗坏血酸溶液.四、实验步骤1、a)移取0.50mol/L氯化钾溶液20mL于50mL烧杯中，插入工作电极、对电极和参比电极，将对应的电极夹夹在电极接线上，设置好如下仪器参数：初始电位：0.60V; 开关电位1：0.60V; 开关点位2：0.0V电位增量：0.001V；扫描次数：1；等待时间：2电流灵敏度：10μA 滤波参数：50Hz; 放大倍率：1；b) 以50mV/s的扫描速度记录氯化钾空白溶液的循环伏安曲线并保存。
循环伏安法原理及结果分析
循环伏安法原理及结果分析一、循环伏安法的原理循环伏安法是通过控制工作电极的电位，在一个特定的电位范围内以一定的扫描速率进行循环扫描，同时测量电流随电位的变化。
在典型的循环伏安实验中，工作电极（如铂、金、玻碳等）、参比电极（如饱和甘汞电极、Ag/AgCl 电极等）和辅助电极（通常为铂丝）组成三电极体系，置于含有研究对象的电解质溶液中。
电位扫描通常从起始电位开始，向一个方向扫描到终止电位，然后反向扫描回到起始电位，形成一个完整的循环。
在扫描过程中，电极表面发生氧化还原反应，产生电流。
电流的大小与电极表面发生的电化学反应速率以及反应物和产物的浓度有关。
当电位逐渐增加时，若达到某种物质的氧化电位，该物质就会在电极表面发生氧化反应，产生氧化电流。
反之，当电位逐渐降低时，若达到某种物质的还原电位，该物质就会在电极表面发生还原反应，产生还原电流。
通过测量不同电位下的电流值，可以得到循环伏安曲线。
二、循环伏安曲线的特征循环伏安曲线通常呈现出峰形，包括氧化峰和还原峰。
氧化峰对应于物质的氧化过程，还原峰对应于物质的还原过程。
峰电流（ip）是循环伏安曲线中最重要的参数之一。
峰电流的大小与电活性物质的浓度、扫描速率、电极面积以及电化学反应的速率常数等因素有关。
一般来说，电活性物质的浓度越高，峰电流越大；扫描速率越快，峰电流也越大，但峰形可能会变得更尖锐；电极面积越大，峰电流也越大。
峰电位（Ep）是指峰电流对应的电位值。
氧化峰电位（Epa）和还原峰电位（Epc）之间的差值（ΔEp ＝ Epa Epc）可以反映电化学反应的可逆性。
对于可逆的电化学反应，ΔEp 约为 59/n mV（n 为电子转移数）；对于不可逆的电化学反应，ΔEp 通常较大。
此外，还可以通过循环伏安曲线计算出其他参数，如半峰电位（E1/2）、峰宽（W）等，这些参数对于分析电化学反应的性质也具有重要意义。
三、结果分析1、定性分析通过循环伏安曲线的峰电位，可以初步判断发生的电化学反应类型以及参与反应的物质。
循环伏安法实验报告
循环伏安法实验报告循环伏安法实验报告引言：循环伏安法（Cyclic Voltammetry）是一种常用的电化学分析方法，通过测量电流与电位之间的关系，研究电化学反应的动力学和热力学性质。
本实验旨在通过循环伏安法对某种物质的电化学行为进行研究，并探讨其在实际应用中的潜力。
实验原理：循环伏安法是在电化学工作电极上施加一定的电位扫描范围，记录电流与电位的变化关系。
在实验中，我们使用了三电极系统，包括工作电极、参比电极和计时电极。
工作电极是我们感兴趣的物质所在的电极，参比电极用于提供一个稳定的参考电位，计时电极用于记录电位扫描的时间。
实验步骤：1. 准备工作：清洗和抛光电极，准备电解质溶液。
2. 装置搭建：将电解质溶液倒入电化学池中，将工作电极、参比电极和计时电极插入溶液中，连接电极和电位扫描仪。
3. 参数设置：设置扫描速率、起始电位和终止电位等参数。
4. 开始实验：启动电位扫描仪，进行电位扫描，记录电流与电位的变化关系。
5. 数据处理：根据实验结果，绘制循环伏安曲线，并进行数据分析。
实验结果与讨论：通过实验，我们得到了一组循环伏安曲线。
根据曲线的形状和特征，我们可以得到一些有关电化学反应的信息。
首先，我们可以通过观察峰值电位和峰电流的变化来确定物质的电化学反应类型。
对于可逆反应，峰电位与峰电流呈线性关系；对于不可逆反应，峰电位与峰电流之间存在一定的差异。
其次，我们可以通过计算峰电位之间的差值来确定电化学反应的电位差。
这个差值反映了反应的活化能，对于一些催化反应的研究具有重要意义。
另外，我们还可以通过循环伏安曲线的形状来研究电化学反应的速率。
如果曲线呈现出对称的波形，说明反应速率较快；如果曲线呈现出不对称的波形，说明反应速率较慢。
在实际应用中，循环伏安法可以用于研究电化学催化剂、电化学传感器和电化学能源等领域。
例如，通过研究某种催化剂的循环伏安曲线，可以评估其催化活性和稳定性，为催化剂的设计和合成提供依据。
循环伏安 实验报告
循环伏安实验报告循环伏安实验报告引言：循环伏安（Cyclic Voltammetry，简称CV）是一种广泛应用于电化学研究的实验技术。
通过在电极上施加一定的电位扫描，测量电流与电位之间的关系，可以获得电极反应动力学和电化学行为的信息。
本实验旨在通过CV技术，研究某种化合物在不同电位下的氧化还原行为，并分析其电化学特性。
实验方法：1. 实验仪器：使用一台循环伏安仪进行实验。
2. 实验电极：选用玻碳电极作为工作电极，银/银氯化银电极作为参比电极，不锈钢电极作为对比电极。
3. 实验溶液：制备待测化合物溶液，并添加适量的电解质以提高电导性。
4. 实验条件：设置扫描速度、起始电位、终止电位等参数，保持实验条件一致。
实验结果与讨论：在实验过程中，我们对待测化合物进行了CV测试，并记录了电流-电位曲线。
通过对曲线的分析，我们得到了以下结论：1. 氧化还原峰的观察：在CV曲线中，我们可以观察到氧化还原峰的出现。
氧化峰对应着化合物从还原态转变为氧化态的过程，而还原峰则表示还原态到氧化态的反应。
通过测量氧化还原峰的位置、峰电流和峰电位差等参数，可以获得化合物的氧化还原反应动力学信息。
2. 电极反应机理的推测：通过分析氧化还原峰的形状和位置，我们可以初步推测化合物的电极反应机理。
例如，如果氧化还原峰对称且位置固定，可能说明电极反应是可逆的；而不对称的峰则可能暗示着化合物的电极反应是不可逆的。
进一步的实验和数据处理可以帮助我们验证这些推测。
3. 电化学活性的评估：CV实验还可以用来评估化合物的电化学活性。
电化学活性是指化合物在电极上发生氧化还原反应的能力。
通过比较不同化合物的峰电流大小，我们可以初步判断它们的电化学活性。
峰电流越大，表示化合物的电化学活性越高。
4. 影响实验结果的因素：CV实验的结果受到多种因素的影响，如扫描速度、电解质浓度、电极材料等。
这些因素会改变氧化还原峰的形状、位置和峰电流大小。
因此，在进行CV实验时，需要注意控制这些因素，以保证实验结果的准确性和可重复性。
循环伏安法测定亚铁氰化钾
学习循环伏安法在化学分析中的应用
循环伏安法在化学分析中广泛应用于 研究电化学反应机理、电极过程动力 学以及电化学传感器和电池性能等方 面。
通过该实验，学生将学习如何使用循 环伏安法来研究亚铁氰化钾的电化学 性质，了解其在化学分析中的应用和 实际意义。
了解亚铁氰化钾的性质和用途
亚铁氰化钾是一种无机盐，常用 于制备其他氰化物和铁氰化物。
随着电极电位的正移，亚铁氰化钾中 的铁离子可进一步被氧化，生成铁氰 化钾。
亚铁氰化钾在电极上吸附后，其中的 氰基发生电子转移，生成带负电荷的 氰根离子。
实验中通过测量电流随电压变化的曲 线，可以研究亚铁氰化钾在电极上的 氧化过程和反应机理。
03
实验步骤
实验前的准备
仪器设备
准备好循环伏安法测试 仪、电解池、恒温水浴 等设备，确保其性能良
关参数。
结果表述
将分析结果以表格或图表的形式 进行整理和表述，以便于后续的
总结和报告撰写。
04
结果与讨论
实验结果
亚铁氰化钾浓度与电流响应的关系
通过循环伏安法测定不同浓度的亚铁氰化钾溶液，发现随着浓度的增加，电流 响应逐渐增大。
实验重复性
对同一浓度的亚铁氰化钾溶液进行多次测定，结果表明实验重复性良好，相对 标准偏差小于2%。
05
结论
对实验结果的综合评价
实验结果准确度高
通过循环伏安法测定的亚铁氰化钾浓度与标准值相符，误差较小， 表明实验方法具有较高的准确度。
实验结果重复性好
在相同条件下，多次测定的结果较为一致，说明实验方法具有较 好的重复性。
实验操作简便
循环伏安法测定亚铁氰化钾的实验操作相对简单，所需试剂和设 备较为常见，适合于日常实验室操作。
