线管介绍及配管规范标准

线管介绍及配管规第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管/聚氯乙烯硬管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管KPC波纹管二、线管解释1、焊接钢管SC管是钢导管的英文单词steel conduit 的开头字母缩写。

SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。

TC管是薄壁电线管。

RC管通于原来标注的GG，是通常说的水煤气管。

以上通称焊接钢管。

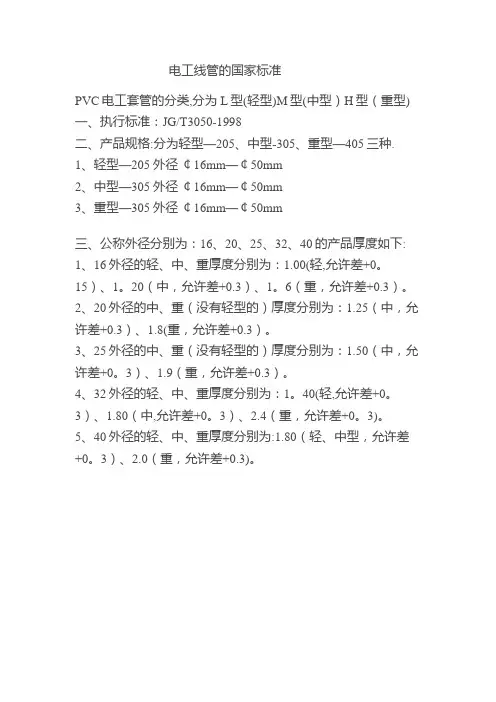

2、非金属管PC/PVC硬质塑料管/聚氯乙烯硬管FPC半硬管KPC波纹管3、桥架CT是桥架敷设。

桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。

消防上一般使用金属防火桥架。

4、目前几种常见的金属线管KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规上的焊管而且是厚壁的，壁厚通常不小于3mm。

KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。

JDG是紧固式电气导管，套管与导管使用用螺丝紧固。

JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。

壁厚为1.2mm-2.5mm左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG管JDG导管系列产品是我公司在吸收国外同类先进技术的改进型，与日本JIS 工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。

只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

适用围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

性能优越JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

工程验收JDG导管已形成行业（CECS）规，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》进行工程验收。

价格便宜价格相对低廉是JDG的一个突出优点。

以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。

KBG管KBG为套接扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2mm以外，其余全部为1.6mm。

KGB管壁厚和管大小有关。

大于1.6mm的也有，1.2mm的也有，更有1.0mm的。

三、钢质线管的成型工艺1、焊接钢管焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。

然后使用专用焊机将一条管缝焊接，外焊缝打磨光亮。

一般的焊管的毛刺不打的，只有精密焊管才打毛刺。

2、无缝钢管无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝，承受压力比焊管大。

四、钢管的用途1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。

不镀锌，刷两道漆就行了，由于是黑色的就叫它黑铁管。

2、电线管就是穿电线用的薄壁管。

那个时候只有个标准，没有人生产。

其实八九十年代都用水煤气管。

3、白铁管就是镀锌焊接钢管。

外都镀锌了，可以输送自来水。

电气就拿来当穿线管使用，一般管壁都比较薄。

现在市场上的很差。

弯管器弯角度大了要爆口子。

第二部分配管规一、一般规定1、敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。

2、当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物、构筑物的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。

3、进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50-80mm。

4、电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。

5、电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

6、电线保护管的弯曲半径应符合下列规定：当线路明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

当线路暗配时，弯曲半径不应小于管外径的6倍；当埋设于地下或混凝土时，其弯曲半径不应小于管外径的10倍。

7、当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：管长度每超过30m，无弯曲。

管长度每超过20m，有一个弯曲。

管长度每超过15m，有二个弯曲。

管长度每超过8m，有三个弯曲。

8、垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：管导线截面为50mm及以下，长度每超过30m。

管导线截面为70-75mm，长度每超过20m。

管导线截面为120-240mm，长度每超过18m。

9、水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管径的1/2。

10、在TN-S、TN-C-S系统中，当金属电线保护管、金属盒（箱）、塑料电线保护管、塑料盒（箱）混合使用时，金属电线保护管和金属盒（箱）必须与保护地线（PE线）有可靠的电气连接。

二、钢管敷设1、潮湿场所和直埋于地下的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管；干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。

2、钢管的壁、外壁均应作防腐处理。

当埋设于混凝土时，钢管外壁可不作防腐处理；直埋于土层的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

3、钢管不应有折扁和裂缝，管应无铁屑及毛刺，切断口应平整，管口应光滑。

4、钢管的连接应符合下列要求：采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2-3扣。

螺纹表面应光滑、无缺损。

采用套管连接时，套管长度宜为管外径的1.5-3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧；在振动的场所，紧定螺钉应有防松动措施。

镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接。

钢管连接处的管表面应平整、光滑。

5、钢管与盒（箱）或设备的连接应符合下列要求：暗配的黑色钢管与盒（箱）连接可采用焊接连接，管口宜高出盒（箱）壁3-5mm，且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒（箱）连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。

当钢管与设备直接连接时，应将钢管敷设到设备的接线盒。

当钢管与设备间接连接时，对室干燥场所，钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备的接线盒，且钢管管口应包扎紧密；对室外或室潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备的接线盒。

与设备连接的钢管管口与地面的距离宜大于200mm。

6、钢管的接地连接应符合下列要求：当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

7、安装电器的部位应设置接线盒。

8、明配钢管应排列整齐，固定点间距应均匀，钢管管卡间的最大距离应符合表2.2.8的规定；管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为150-500mm。

表2.2.8 钢管管卡间的最大距离三、金属软管敷设1、钢管与电气设备、器具间的电线保护管宜采用金属软管或可挠金属电线保护管；金属软管的长度不宜大于2m。

2、金属软管应敷设在不易受机械损伤的干燥场所，且不应直埋于地下或混凝土中。

当在潮湿等特殊场所使用金属软管时，应采用带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过阻燃处理。

3、金属软管不应退绞、松散，中间不应有接头；与设备、器具连接时，应采用专用接头，连接处应密封可靠；防液型金属软管的连接处应密封良好。

4、金属软管的安装应符合下列要求：弯曲半径不应小于软管外径的6倍。

固定点间距不应大于1m，管卡与终端、弯头中点的距离宜为300mm。

与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起沿软管长度的1m处。

5、金属软管应可靠接地，且不得作为电气设备的接地导体。

四、塑料管敷设1、保护电线用的塑料管及其配件必须由阻燃处理的材料制成，塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂标。

2、塑料管不应敷设在高温和易受机械损伤的场所。

3、塑料管管口应平整、光滑；管与管、管与盒（箱）等器件应采用插入法连接；连接处结合面应涂专用胶合剂，接口应牢固密封，并应符合下列要求：管与管之间采用套管连接时，套管长度宜为管外径的1.5-3倍；管与管的对口处应位于套管的中心。

管与器件连接时，插入深度宜为管外径的1.1-1.8倍。

4、硬塑料管沿建筑物、构筑物表面敷设时，应按设计规定装设温度补偿装置。

5、明配硬塑料管在穿过楼板易受机械损伤的地方，应采用钢管保护，其保护高度距楼板表面的距离不应小于500mm。

6、直埋于地下或楼板的硬塑料管，在露出地面易受机械损伤的一段，应采取保护措施。

7、塑料管直埋于现浇混凝土，在浇捣混凝土时，应采取防止塑料管发生机械损伤的措施。

8、塑料管及其配件的敷设、安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。

9、塑料管在砖砌墙体上剔槽敷设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不应小于15mm。

10、明配硬塑料管应排列整齐，固定点间距应均匀，管卡间最大距离应符合表2.2.10的规定。

管卡与终端、转弯中点、电气器具或盒（箱）边缘的距离为１50～500ｍｍ。

表2.4.10 硬塑料管管卡间最大距离（ｍ）11、敷设半硬塑料管或波纹管宜减少弯曲，当直线段长度超过15ｍ或直角弯超过三个时，应增设接线盒。
