任务6(汽车电气检测仪表工具)
汽车电气设备检修——项目1常用检测仪器与设备的使用
汽车电气设备检修——项目1常用检测仪器与设备的使用1.电压表和电流表电压表和电流表是最常见的检测仪器之一、它们用于测量电源电压和电流强度，以确定电路中是否存在问题。
使用电压表时，将表笔分别接在电源正、负极上，读取显示屏上的电压数值，判断电源是否正常。
使用电流表时，将表笔串联在电路上，读取电流表上的数值，判断电流是否在规定范围内。
2.电路测试仪电路测试仪是用来检测电路中是否存在断路、短路和接地等问题。
使用电路测试仪时，首先将测试仪的正负极与电路相连接，然后打开电路测试仪的电源开关，选择相应的测试功能，进行测试。
在测试过程中，电路测试仪会发出声音或者显示相关信息，帮助确定是否存在问题。
3.电热继电器测试仪电热继电器测试仪用于检测汽车电路中的电热继电器是否正常工作。
使用电热继电器测试仪时，首先将测试仪的电源与电热继电器相连，然后将测试仪的另一端与电热继电器控制线相连。
接下来，通过测试仪上的按钮来控制电热继电器的开关状态，通过观察电热继电器是否动作，检测其正常性。
4.示波器示波器是用来检测电信号波形的重要仪器。
使用示波器时，首先将被测试的信号接入示波器的输入端，然后调节触发器和时间基准等参数，使得示波器能够稳定地显示波形。
通过观察示波器上的波形，可以判断信号是否存在故障，比如波形失真、幅度不稳定等。
5.电池测试仪电池测试仪用于检测汽车电瓶的状态和性能。
使用电池测试仪时，首先将测试仪与电瓶相连，然后选择相应的测试功能，进行测试。
通过电池测试仪可以检测电瓶的电压、容量、内阻等参数，判断电瓶的使用寿命和健康状况。
以上是几种常用的汽车电气设备检修中使用的检测仪器和设备的介绍。
在实际使用时，需要根据具体情况选择合适的仪器，并按照相应的使用方法进行操作。
通过合理使用这些仪器和设备，能够快速、准确地定位和排除汽车电气系统中的故障，确保汽车的正常运行。
汽车电气系统检修项目六：仪表、报警灯与电子显示系统检修
里程累计：
里程表由蜗轮、 蜗杆机构减速，并用 数字轮显示。第一数 字轮显示数字为 1/10km，相邻数字轮 形成1∶10的传动比， 成10进位递增，实现 累计里程。
（二）电子式车速里程表
组成：
车速传感器、电子电路、步进电机、车速表、里程表。
车速传感器
转子每转动一周，舌簧开关触点闭合8次，产生8 个脉冲，送至电子电路，经整形触发，输出一个与车 速成正比的电流信号到一个电磁式电流表，驱动指针 偏转，指示车速。在经分频、放大，驱动步进电机转 动，带动十进制齿轮计数器工作，累计里程。
蓄电池 放 电
蓄电池 充 电
目前广泛采用组合仪表：
燃油表— 指示油箱储油量；
冷却液温度表— 指示冷却系统温度；
发动机转速表— 指示发动机转速； 里程表— 指示瞬时速度和累计行驶里程；
二、冷却液温度表、燃油表 两部分组成： 指示表—安装在仪表板上，分 为电热式和电磁式两种。 传感器—安装在被检测部位，分 为电热式和可变电阻式两种。 目前广泛采用的是： 指示表为电热式，传感器为可变电阻式。
二、汽车常用的电子显示器件
电子显示器件分为两类： 主动显示型 — 显示器件本身辐射光线； 发光二极管； 真空荧光管；
被动显示型 — 显示器件本身并不发光， 其显示靠另一个光源来调制； 液晶显示器
（一）发光二极管（LED）
具有阴阳两个电极，固化在环氧树脂膜内；
发光颜色：红、绿、黄、橙等；
通过调整二极管电流，可调整发光亮度； 单独使用—报警灯、指示灯； 组合使用—焊在印刷电路板上，形成直线
（二）燃油表表指针总是指无油
故障原因： 1.仪表电源稳压器故障
2.燃油表自身故障
3.传感器故障
4.线路断路故障

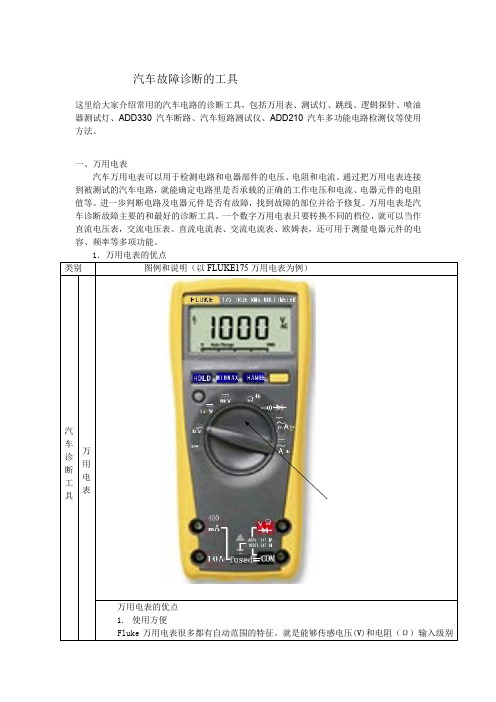

汽车故障诊断的工具
汽车故障诊断的工具这里给大家介绍常用的汽车电路的诊断工具，包括万用表、测试灯、跳线、逻辑探针、喷油器测试灯、ADD330汽车断路、汽车短路测试仪、ADD210汽车多功能电路检测仪等使用方法。
一、万用电表汽车万用电表可以用于检测电路和电器部件的电压、电阻和电流。
通过把万用电表连接到被测试的汽车电路，就能确定电路里是否承载的正确的工作电压和电流、电器元件的电阻值等。
进一步判断电路及电器元件是否有故障，找到故障的部位并给予修复。
万用电表是汽车诊断故障主要的和最好的诊断工具。
一个数字万用电表只要转换不同的档位，就可以当作直流电压表，交流电压表、直流电流表、交流电流表、欧姆表，还可用于测量电器元件的电容、频率等多项功能。
图例和说明（以FLUKE175万用电表为例）万用电表的优点400mA塞孔和10A塞孔用于测量电路及用电设备的电流（安培）。
如果在测量电压时，误将导线插入测量电流的塞孔，将会在屏幕上显示“lead”这个单词，以提示用户。
3.万用电表之数字电流表类别图例说明汽车诊断工具万用电表数字电流表串联型电流表一个串联型的数字电流表是万用电表内建立的一个电流表。
只要将旋钮转到如图所示的位置，这个万用电表就变成了直流电流表。
这个电流表用于测量相对小的电流（低于10安培）。
Fluke 175可以测量10A和400mA的电流。
400mA用于监控车载计算机、钟表和收音机是否可能存在漏电。
在连接电流表到电路以前，确信电路的电流是仪表所能承受的测量范围以内。
一个好的实践方法是将电流表放在有效的最高档位但高于被测量的电路的电流。
多数的安培表有保险丝保护防止短路或者过载损伤。
串联型的数字电流表最适宜测量1安培以下的电流。
使用方法电流表必须串联在被测电路带电测量。
当测量10A以下的电流时，将红表笔导线的另一端插座端头插入塞孔，黑表笔导线的另一端插座端头插入10A塞孔，然后进行测量；当测量400mA以下的电流是，红表笔导线的一端的插座端头插入端头，黑表笔导线的另一端插入400mA塞孔进行测量。
任务工单1-1-2 新能源汽车维护检测工具使用
任务工单1-1-2 新能源汽车维护检测工具使用任务工单1-1-2 新能源汽车维护检测工具使用学院：姓名：小组成员：专业：学号：组长姓名：一、任务描述：新能源汽车的高压系统检测需要使用专用工具，例如绝缘测试仪、电流钳和红外测温仪等。
为了读取和清除电控单元的故障码以及读取数据流（例如动力电池单体电压和温度等数据），需要使用专用的新能源车型故障诊断仪。
作为研究新能源汽车方向的学生，你需要学会使用这些专用检测工具和仪器。
二、知识要点：1）故障诊断仪是一种便携式设备，用于快速读取车辆中的故障，并通过液晶显示屏显示故障信息。
2）故障诊断仪除了具有故障码的读取和清除功能外，还可以进行数据流读取、传感器测试等功能。
3）高压用电设备和高压线路的老化或受潮湿环境的影响等因素会导致电气设备和底盘之间的绝缘性能下降，负极引线通过绝缘层和底盘构成回路，从而使底盘带电，危及乘客的人身安全。
4）高性能数字绝缘测试仪是一种先进的绝缘测试仪。
在进行绝缘测试时，仪表利用内部升压电路将电池低压电升压为高压电，测试人员在测试绝缘电阻时，不得直接解除电气设备，同时身体其他部位也不得与被测对象接触。
5）数字电流钳可以在不断电的情况下测量电气线路的电流，专用于检测直流电流。
由于工作部位呈钳状，因此被称为数字电流钳。
6）数字电流钳工作部分主要由一只钳口和穿心式电流传感器组成。
7）示波器可以将看不见的电信号转变为可见的波形，检测人员可以通过观察波形的振幅、频率、相位、波形形状等要素判断电路的状态。
8）高性能数字绝缘测试仪的使用方法如下：首先，将测试仪与被测对象连接；然后，打开测试仪的电源，并按照仪器说明书进行操作；最后，观察测试结果并进行分析。
简述数字电流钳的使用方法：数字电流钳是一种用于测量电流的工具，其使用方法如下：1.打开数字电流钳并将其放置在要测量的电路上。
2.调整数字电流钳的测量范围和精度，确保其能够准确地测量电流值。
3.确保数字电流钳的夹头完全闭合，并且夹头与电路的接触良好。
汽车电气概述及常用检测工具及仪器
汽车电气概述及常用检测工具及仪器汽车电气系统是指汽车中与电气相关的所有部件和电子设备的集合。
这些部件和设备包括发动机控制单元(ECU)、传感器、执行器、电源系统、照明系统、充电系统、起动系统、仪表盘等。
汽车电气系统起到了控制和监测汽车各种功能的作用，例如发动机的点火、燃油喷射、车身照明等。
因此，它的可靠性和性能对于汽车的正常运行和行驶安全至关重要。
常用的汽车电气检测工具和仪器包括以下几种：1.多用途电压表：也称为万用表，用于测量电压、电流、电阻等。
它是一种简单且常用的电气检测工具，适用于快速检测电路故障和测量电气参数。
2.示波器：示波器是一种测量电信号的仪器，可以通过图形显示电压随时间变化的波形。
它适用于检测电路中的电压波动、信号噪音等问题，能够提供更详细的电气信号分析。
3.电路测试仪：电路测试仪是一种用于检测电路是否通断和测量电阻的仪器。
它包括电路测试笔、电路测试探针和电源等组成部分，可快速定位电路断开、短路等问题。
4.汽车故障诊断仪：汽车故障诊断仪是一种对汽车电气系统进行诊断和故障定位的专用仪器。
它可以通过与汽车ECU通信，读取和清除故障码、监测传感器和执行器状态、进行基本编程等操作，为维修提供准确的故障诊断结果。
5.电组测试仪：电组测试仪通常用于测试汽车电瓶的电压、电流和内阻等参数。
它可以帮助判断电瓶的状态和性能，并解决电瓶充电、蓄电等方面的问题。
6.信号发生器：信号发生器可以产生各种频率、幅度和波形的电信号，用于模拟汽车电气系统中的特定信号。
它可用于检测传感器、控制器和其他电子设备的输入和输出信号。
7.红外线测温仪：红外线测温仪使用红外线技术测量物体的温度，适用于检测汽车电气系统中的高温部件，如电机、传感器和线束等。
除了上述仪器和工具外，电气工程师在汽车电气系统的检测和维修过程中还需要使用电路图、连接器探测器、线束测试仪等工具。
这些仪器和工具的使用和操作需要一定的专业知识和技能，因此在处理汽车电气问题时建议寻求专业人士的帮助。
1.2.4检测工具的正确使用 - 1.2常用汽车电气系统检测工具及仪器
试灯电流测试
1-万用表 2-试灯 3-蓄电池
2、有源试灯
用于导通性检查
R
1—鳄鱼夹 2—探针 3—手柄中的电池
注意：有源测试灯仅用于无源电路，所以有 源试灯不应接在一个带电的电路中，否则， 测试笔中的灯泡会被烧坏。
特别注意： 禁止在带有固态部件的电路上使用有
源测试灯，否则会损坏这些部件。 试灯的局限性在于它不能显示出被检
电路点的电压值是多少。 警告：不提倡用试灯检测计算机控制
的电路。
3、LED试灯
R
LED试灯是一种高阻抗试灯，可以用来检测电 子电路
三、万用表
机械式
数字式
1、通用数字式万用表
使用数字式万用表的步骤如下： 第一步：为被测物选择合适的档位：伏特（电压）、欧姆（电阻 ）或安培（电流）。 第二步：将表的测试头放在适当的输入端。 ⑴ 黑色测试头（黑表笔）通常插在公共端（COM），对于所有 测试功能，这一测试头总放在这一位置。 ⑵ 当测量电压、电阻或二极管时，红色测试头（红表笔）通常插 在有“VΩ”标签的位置端。 ⑶ 当测量电流时，大多数数字表要求红色测试头插在通常有 “A”或“mA”标签的位置端。 第三步：选用适当的量程。 第四步：注意根据选择的档位正确读数。
任务载体
学
学习要求
习
理论知识
导ቤተ መጻሕፍቲ ባይዱ
航
实训技能
拓展学习
任务载体
故障现象：前 照灯不亮。
凯旋的前照灯
故障的检测工具都有 哪些？如何使用？
故障诊断：经 检查，前照灯 继电器损坏， 更换继电器后 ，故障排除。
学习要求
知识目标： 掌握跨接线、试灯、万用表、汽车示波器和故障诊 断仪的使用方法。
(完整word)汽车电路检测工具使用任务工单
情境四
汽车电路检测工具学习任务工单
任务名称汽车电路检测工
具使用
序号4日期
学生姓名学号班级11春二班
任务要求了解汽车电路检测工具使用，制定工作计划，从而掌握在故障诊断与排除中检测工具使用
一、资讯汽车常见的检测工具有：跨接线、试灯、试电笔、万用表（指针式、数字式)、
示波器、点火正时枪、故障诊断仪等。
1、试灯，如图所示
2、试电笔，如图所示的试电笔显示色与电压值得对应关系如表所示:
3、数字式万用表：数字式万用表如图所示。
4、示波器，如图所示:
5、点火正时枪，如图所示：
6、故障诊断仪，常见的故障诊断仪如图所示。
二、计划和决策
制定人员分工选择仪器设备制定故障诊断计划组号
组长
组员
三、实施
同资讯中含有的汽车电路检测工具使用练习。
四、检查
检查汽车电路检测工具使用练习质量。
汽车电气任务工单讲解
汽车电气任务工单任务名称汽车电气系统认识成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、掌握汽车电气的特色2、掌握汽车设施系统的构成以及各系统的功用任务要求制定工作计划，利用所学知识，在相关汽车上找到汽车电气设施咨询1、汽车电气设施特色2、汽车电气各系统构成功用决议与计划依据所学知识，并对小构成员进行合理分工，制定详尽的学习计划1、写出学习方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称常用检修工具成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、掌握汽车检修工具的使用2、学会汽车检修工具的制作任务要求制定一份汽车电气零件检修工作计划，使用检测工具检测一个汽车电器零件电路的通断状况咨询1、汽车常用检修工具和制作2、常用检修工具使用方法决议与计划依据所学知识，并对小构成员进行合理分工，制定详尽的工作计划1、写出工作方案2、小组人员分工3、所需要的检测工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称汽车电工仪表的使用成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、掌握汽车电气系统检修的工作流程2、学会使用汽车电工仪表仪器任务要求制定一份汽车电气零件检修工作计划，使用汽车电工仪表仪器检测一个汽车电器零件电路的通断状况、电压、电流、电阻、信号波等咨询1、查阅、咨询相关汽车信息2、查阅汽车专用电工仪器仪表的使用说明书3、认识汽车服务公司工作流程和相关规定决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称蓄电池检测与充电成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、熟习蓄电池的构造与种类2、掌握蓄电池的检测内容与方法3、对蓄电池进行充电任务要求制定工作计划，利用所学知识和技术确立故障原由，并对蓄电池进行检测和改换咨询1、蓄电池的构造与种类2、蓄电池常有故障3、蓄电池的充电方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称发电机及调理器的检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、正确拆装发电机2、检修发电机零零件总成3、正确进行发电机的检测与试验任务要求制定工作计划，利用所学知识和技术确立故障原由，并对发电机进行检修咨询1、发电机与调理器的构造与种类2、发电机与调理器零零件及总成的技术要求3、汽车电器试验台的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓评分均匀得分小组评论教师评论汽车电气任务工单任务名称充电系统故障维修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、学会剖析充电系统电路2、掌握充电系故障检测的基本方法和步骤3、可以判断和清除充电系统常有故障任务要求咨询决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称起动机的拆装和查验成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、学会起动机的拆装2、学会起动机零零件的检修3、学会起动机的性能试验任务要求制定工作计划，利用所学知识和技术确立故障原由，并对故障零件进行检测与改换咨询1、起动机各个零零件的技术要求2、起动机的性能要乞降试验方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称起动系统故障维修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、能正确剖析和连结起动系统电路2、掌握起动系统技术要求3、能正确使用起动机4、能达成起动系统故障诊疗与清除工作任务要求制定工作计划，利用所学知识和技术确立故障原由，并对故障零件进行检测与改换咨询1、起动系统的构成2、起动机的构造3、汽车起动系统电路剖析4、起动系统技术要求决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称电子点火系统维修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、掌握电子点火系统的构造2、能正确连结电子点火系统的线路3、学会电子点火系统检修方法任务要求制定工作计划，利用所学知识和技术确立故障原由，并对电子点火系统进行检修咨询1、电子点火系统的构造与种类2、电子点火系统的电路图3、电子点火系统的故障原由4、点火系统所需要的检测仪器工具的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称微机控制点火系统检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、掌握微机控制点火系统的构造2、可以正确连结微机控制点火系统的构造3、学会微机控制点火系统的检修方法4、可以判断和清除微机点火系统故障5、掌握点火正时的检查方法任务要求制定工作计划，利用所学知识和技术确立故障原由，并对微机控制点火系统进行检修咨询1、微机控制点火系统的构造与种类2、相关车型微机控制点火系统的线路图3、微机控制点火系统的故障原由4、点火系统所需要的检测仪器工具的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称照明系统检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、剖析汽车照明系统电路原理和特色2、达成前照灯的查验和调整、改换工作3、正确判断和清除照明系统的故障任务要求制定工作计划，利用所学知识和技术确立故障原由，并比较明系统进行检修咨询1、照明系统的构造、种类、国家标准2、相关车型照明系统的线路图3、照明系统故障原由4、照明系统检修所需要的仪器工具的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称信号系统的检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、剖析汽车转向信号和报警信号系统电路原理2、熟习喇叭的构造，能正确检查与调整电喇叭3、依据电路图连结信号系统电路4、采纳正确的方法诊疗和清除信号系统故障任务要求制定工作计划，利用所学知识和技术确立故障原由，并对信号系统进行检修咨询1、相关车型信号系统的线路图2、信号系统故障原由3、信号系统检修所需要的检测仪器工具的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称仪表与报警系统检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、能正确理解辨别仪表与报警装置所指示信息的意义2、能正确对汽车仪表与报警装置的工作状态进行检查，并能针对详细问题进行原由剖析3、能对仪表与报警装置故障进行诊疗与清除4、掌握数字仪表的检测方法5、能正确拆装组合仪表任务要求制定工作计划，利用所学知识和技术确立故障原由，并对仪表报警系统进行检修咨询1、相关车型汽车仪表与报警装置的电路图2、传统仪表与数字仪表的检修方法3、仪表与报警装置所需要的检测仪器工具的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称电动刮水器与清洗器的检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、熟习刮水器与清洗器的构造和各元件功能2、可以正确剖析刮水器与清洗器的电路3、可以正确检查、改换、检修刮水器与清洗器任务要求制定工作计划，利用所学知识和技术确立故障原由，并对刮水器与清洗器进行检修咨询1、相关车型电动刮水器与清洗器的构造与原理2、相关车型电动刮水器与清洗器的线路图3、相关车型电动刮水器与清洗器的技术要求决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称电动车窗与电动后视镜检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、熟习电动车窗与电动后视镜的构造和各元件功能2、可以正确剖析电动车窗与电动后视镜的电路3、可以正确检修电动车窗与电动后视镜系统任务要求制定工作计划，利用所学知识和技术确立故障原由，并对电动车窗与电动后视镜进行检修咨询1、相关车型电动车窗与电动后视镜的构造与原理2、相关车型电动车窗与电动后视镜的电路图3、相关车型电动车窗与电动后视镜技术要求决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称中控门锁与防盗系统检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、熟习中控门锁与防盗系统的构造和各元件功能2、可以正确剖析中控门锁与防盗系统的电路3、可以清除中控门锁与防盗系统故障任务要求制定工作计划，利用所学知识和技术确立故障原由，并对中控门锁与防盗系统进行检修咨询1、相关车型中控门锁与防盗系统的构造与原理2、相关车型中控门锁与防盗系统的电路图3、相关车型中控门锁与防盗系统的技术要求决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称汽车空调系统的检修成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、深入认识汽车空调系统的构造与工作原理2、可以独立达成汽车空调系统的基本检查和保护操作任务要求制定工作计划，利用所学知识和技术确立故障原由，并能进行空调系统的基本检查与保护咨询1、汽车空调系统的构造原理2、汽车空调系统运转的技术要求决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称汽车空调故障剖析成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、汽车空调控制原理2、能看懂汽车空调系统电路图任务要求制定工作计划，利用所学知识和技术确立故障原由，并能对汽车空调故障进行清除咨询1、相关汽车空调控制工作过程2、相关汽车空调系统电路图决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称安全气囊成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、熟习安全气囊工作原理和各元件的功能2、可以正确剖析安全气囊系统电路图任务要求制定工作计划，利用所学知识，剖析安全气囊电路工作原理咨询1、相关车型安全气囊构造与原理2、相关车型安全气囊电路图决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称汽车电路图识读成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、熟习典型车系电路图的特色及图中各样符号的含义2、看懂电路图中系统的构成、导线的颜色和规格3、看懂电路图中各器件的连结关系及图中所表达的工作原理任务要求能看懂美日欧各车系汽车电路图中各器件的连结关系，以及图中所表达的工作原理，试读附录中桑塔纳2000GSI型轿车全车电路图咨询1、查阅、咨询相关汽车信息2、总结美日欧各车系汽车电路图表达规律或规定决议与计划依据任务要求并对小构成员进行合理分工，制定详尽工作计划实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论汽车电气任务工单任务名称全车电路的连结成绩姓名班级/组别工单号日期汽车型号课时任务描绘1、正确剖析全车线路2、对实训轿车的电器及线路进行拆解和安装3、对实训轿车的电器及线路故障进行诊疗及检修任务要求制定工作计划，利用所学知识和技术确立故障原由，咨询1、实训轿车的全车线路图2、相关车型电器构造与线路图3、相关车型维修资料4、线路检测维修仪器工具的使用方法决议与计划依据故障现象和任务要求确立所需要的检测仪器、工具，并对小构成员进行合理分工，制定详尽的诊疗和修复计划1、写出检修方案2、小组人员分工3、所需要的检测仪器工具实行步骤一步骤二步骤三检查评估自我评论组内互评姓名评分姓名评分均匀得分小组评论教师评论。
汽车电气设备常用维修工具与检测仪器(一)
《项目一活动5 汽车电气设备常用维修工具与检测仪器(一)》任务单学习目标：1、了解各种常见的维修工具与检测仪器的技术特点2、能够熟练使用各种常见的维修工具与检测仪器学习重点：了解各种常见的维修工具与检测仪器的技术特点学习难点：能够熟练使用各种常见的维修工具与检测仪器活动方案：↘温习旧知识说说你认为汽车上需要使用到的哪些维修与检测工具？导入：↘任务一：自主学习：万用表的使用1、认识万用表的结构万用表分为__________和_______两种，因为_________具有不可比拟的优点，因而成为主流万用表。
万用表由______、__________和________组成。
_______作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的要求。
2、万用表的使用方法Q1：万用表能够测量哪些汽车诊断参数？Q2：如何使用万用表测量直流电压值和直流电流值？3、万用表的使用注意事项测量直流电时，应当将万用表拨到直流档，串联在电路当中。
（）当显示“BATT”或“LOW BAT”时，表示电池电压低于工作电压。
( ) 检测汽车电气设备的仪器时，应当用数字式万用表，不能使用模拟式万用表，因为模拟式易损坏用电设备。
（）↘任务二：自主学习：密度计的使用1、认识密度计的结构密度计是由________和___________。
玻璃浮子上的密度刻度，由上至下可以分为______、________和__________。
2、密度计的使用方法如何使用密度计进行蓄电池电解液密度的测定？若是检测到某充满电的蓄电池的电解液的密度是1.267，而规定的电解液充满电的时候密度是1.325，说明了分析导致这一情况的原因？3、写出密度计的使用注意事项检测反馈：1、汽车万用表长用类型有_____________和_____________。
2、汽车万用表不能够实现的功能是（）A.测电流B.测功率C.测电阻D.测电压3、如何使用密度计进行蓄电池电解液密度的测定？。
“汽车电气设备检修”的学习情境设计与实施——以河南商专汽车营销专业为例
动” 在这里构建了一 个框架 ， 在这个框架 里， “ 知识 系统 ， ， 不是外部输入 的， 而是个体 自我建构的。咖
收稿 日期： ２ ０ １ ３ － ０ ７ － １ ２
正确使用维修检测工具 、 设备、 仪器和资料， 据相关
基 金项 目： 河南商专教育科学研 究课 题 《 基于工作过程系统化 的 “ 汽车 营销 ” 专业课程开发与实施 》 （ 编号： ２ ０ １ ３ 一 Ｘ Ｊ Ｋ Ｔ 一 ０ ２ ２ ） ￣究
第２ ３卷第 ５期
ｖ ｏ １ ．２ ３ Ｎｏ ． ５
ቤተ መጻሕፍቲ ባይዱ
四川职业技术学院学报
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｓ ｉ ｃ ｈ ｕ ａ ｎ Ｖｏ ｃ ａ ｔ ｉ ｏ ｎ ａ ｌ ａ ｎ ｄ Ｔｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ Ｃ ｏ Ｈ ｅ ｇ ｅ
２ ０ １ ３ 年 ｌ Ｏ月
ｌ Ｉ ３内容要 涵盖职 业 资格标 准
力” 调研， 邀请企业专家进行工作任务收集和设计 ， 最终确定 了汽车 电气 设备检修过程中的 １ ３ 个典型 “ 任务” ， 如下 ：
汽车电气检测工具与仪器 的使用、 蓄 电池 的充 电与维护 、 发 电机不发 电的检修 、 起动机启动不 良 的检修、 汽车点火系统异常 的检修、 汽车照 明信号 系统异 常的检修 、 仪表报警系统异常的检修 、 汽车 电气 电子元件组件检修、 汽车电气线路 的规范连接 与安装 、 汽车空调系统的检修、 汽车防盗控制系统
０ｃ ｔ ． ２ ０ １ ３
“ 汽车 电气设备检修 ＂ 的学 习情境 设计 与实施
— —
．
以河 南 商专 汽 车 营销 专业 为例
任 林 洁
４ ５ ０ ０ ４ ５ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务名称：汽车电气检测仪表工具
班级：姓名：组别：
任务目标：1.了解万用表的类型和功用。
2.掌握数字万用表的正确使用方法。
3.掌握用试灯法检测汽车电气故障。
一、实施实操前，请解答如下各题。
1、指针式万用表是一种多功能、多量程的测量仪表，一般万用表可测量、、、、和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
2、测试前，首先把万用表放置，并视其是否处于零点，若不在，则应调整表头下方的“”，使指针指向零点。
3、如已知被测量的数量级，则就选择与其相对应的数量级量程。
如不知被测量值的数量级，则应从选择开始测量，当指针偏转角太小而无法精确读数时，再把量程。
一般以指针偏转角不小于最大刻度的30%为合理量程。
4、用数字式万用表测量直流电压，如电池、随身听电源等。
首先将黑表笔插进孔，红表笔插进。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示档，“V～”表示档，“A”是档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程，那么就要加大量程后再测量。
如果在数值左边出现“—”，则表明表笔极性与实际电源极性，此时红表笔接的是。
5、用数字式万用表测量电阻，将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到中所需的量程，用表笔接在金属部位，测量中可以用手接触电阻，但不要把手
接触电阻两端，这样会影响测量的－－人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K”档时单位为“KΩ”，“2M”以上的单位是“MΩ”。
6、测量与不能旋错档位。
如果误将电阻档或电流档去测，就极易烧坏电表。
万用表不用时，最好将档位旋至交流电压档，避免因使用不当而损坏。
7、测量和时，注意“+”“-”极性，不要接错。
如发现指针开反转，既应立即调换，以免损坏指针及表头。
8、交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到“V～”处所需的量程即可。
交流电压无之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的。
9、如果不知道被测电压或电流的大小，应先用，而后再选用合适的档位来测试，以免表针偏转而损坏表头。
所选用的档位愈靠近被测值，测量的数值就愈。
10、测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于造成的，应换上新电池方能准确测量。
问题完成情况
完成等级是否可以进入实操
教师签名：
优秀□合格□是□
不合格发回重做□否□。
