创新训练课程设计说明书设计题目：洗瓶机姓名：班级：学号：指导老师：11年6月6日目录一、设计任务书 (3)二、机械运动方案设计 (4)三、机械总体结构设计 (6)四、主要零部件的设计计算 (7)五、洗瓶机原理图 (9)六、创意点 (9)七、心得与体会 (10)八、参考文献设计 (10)设计洗瓶机。
如图 1 所示，待洗的瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转。
当推头M把瓶子推向前进时，转动着的刷子就把瓶子外面洗净。
当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。
洗瓶机的技术要求见表1。
表1 洗瓶机的技术要求(2) 设计任务1.洗瓶机应包括齿轮、平面连杆机构等常用机构或组合机构。
2.设计传动系统并确定其传动比分配。
3.画出机器的机构运动方案简图和运动循环图。
4.设计组合机构实现运动要求，并对从动杆进行运动分析。
也可以设计平面连杆机构以实现运动轨迹，并对平面连杆机构进行运动分析。
绘出运动线图。
5.其他机构的设计计算。
6.编写设计计算说明书。
(3) 设计要求1.工作原理为了清洗瓶子，需将瓶子推入同向转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子洗净。
它的主要动作是将瓶子沿着导辊推动，瓶子推动过程中将瓶子旋转以及将刷子转动。
2.原始数据（1）瓶子尺寸：长度L=100mm，直径D=200mm。
（2）推进距离S=600mm，推瓶机构应使推移接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。
（3）按生产率每分钟3个的要求，推程的平均速度v=45mm/s，返回时的平均速度为工作时的平均速度的三倍。
（4）电动机转速为1440 r/min。
（5）急回系数3。
二、机械运动方案设计(1)分析设计要求可知：洗瓶机主要由推瓶机构、导辊机构、转刷机构组成。
设计的推瓶机构应使推头M以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。
课程设计洗瓶机初稿
课程设计洗瓶机初稿一、教学目标本课程的教学目标是使学生掌握洗瓶机的基本原理、结构及其操作维护方法。
具体目标如下：1.知识目标：学生能够描述洗瓶机的工作原理，理解其各个组成部分的功能，并掌握洗瓶机的操作流程和维护方法。
2.技能目标：学生能够独立完成洗瓶机的操作，并能够对其进行基本的维护。
3.情感态度价值观目标：学生能够认识到洗瓶机在现代工业中的重要性，从而培养对其的兴趣和热情。
二、教学内容本课程的教学内容主要包括以下几个部分：1.洗瓶机的工作原理：介绍洗瓶机的工作原理，让学生理解洗瓶机是如何工作的。
2.洗瓶机的结构：介绍洗瓶机的各个组成部分，让学生理解每个部分的功能。
3.洗瓶机的操作：教授学生如何操作洗瓶机，使其能够独立完成操作。
4.洗瓶机的维护：教授学生如何维护洗瓶机，使其能够独立完成维护。
三、教学方法为了达到上述教学目标，我们将采用以下教学方法：1.讲授法：用于讲解洗瓶机的工作原理和结构。
2.操作演示法：用于教授学生如何操作和维护洗瓶机。
3.小组讨论法：用于让学生讨论洗瓶机的使用和维护中遇到的问题，培养他们的解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：提供一本关于洗瓶机的教材，用于学生学习和参考。
2.多媒体资料：准备一些关于洗瓶机的操作和维护的视频资料，用于教学演示。
3.实验设备：准备一些洗瓶机设备，供学生进行实际操作和维护练习。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估他们的学习态度和理解程度。
2.作业：布置一些与洗瓶机相关的作业，如操作手册、维护报告等，评估学生对洗瓶机的掌握程度。
3.考试：进行一次期末考试，包括选择题、简答题和操作题，全面评估学生的知识掌握和实际操作能力。
六、教学安排本课程的教学安排如下：1.教学进度：按照教材的章节顺序进行教学，确保每个章节都有足够的教学时间。
洗瓶机课程设计

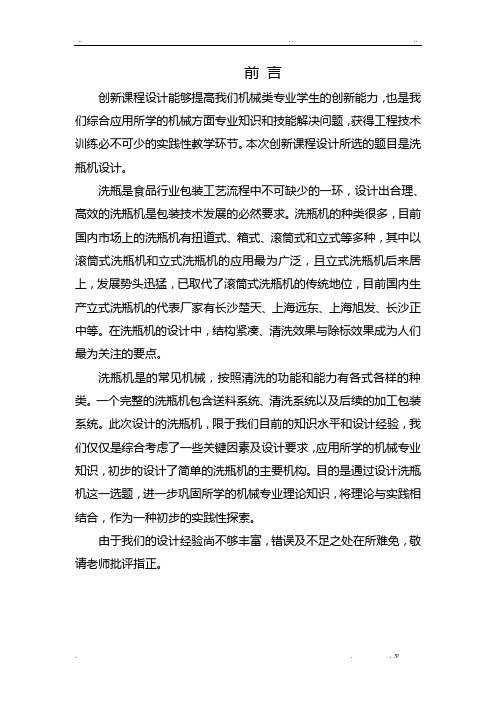

前言创新课程设计能够提高我们机械类专业学生的创新能力，也是我们综合应用所学的机械方面专业知识和技能解决问题，获得工程技术训练必不可少的实践性教学环节。
