【CN209462441U】一种防水手机摄像头结构【专利】
一种监控摄像头的防水结构[实用新型专利]
![一种监控摄像头的防水结构[实用新型专利]](https://img.taocdn.com/s3/m/e052cd1eba0d4a7303763aa3.png)
专利名称：一种监控摄像头的防水结构专利类型：实用新型专利
发明人：石先波
申请号：CN202022070119.X
申请日：20200918
公开号：CN212343916U
公开日：
20210112
专利内容由知识产权出版社提供
摘要：本实用新型公开一种监控摄像头的防水结构，包括：机壳、面板、防水组件、以及镜头组件，面板与机壳之间设置有第一防水密封圈，防水组件包括：球头支架、镜片、第二防水密封圈、第一防水压板、以及第二防水压板，第二防水密封圈的一端套设于球头支架上，第二防水密封圈的另一端与面板贴合，球头支架前端穿过面板的通孔，球头支架的球面与面板的通孔的孔壁接触。
本实用新型通过第一防水压板以及第二防水压板分别将第二防水密封圈的两端压紧于面板及球头支架上，以此防止雨水通过球头支架与面板之间的间隙进入机壳内部，以此在满足调整镜头组件的拍摄角度的同时，保证监控摄像头的防水性能，避免因雨水的渗入而损坏监控摄像头。
申请人：深圳市易甲文技术有限公司
地址：518000 广东省深圳市光明新区玉塘街道同观路远望谷射频识别产业园1栋3楼B座
国籍：CN
代理机构：深圳市中科创为专利代理有限公司
更多信息请下载全文后查看。

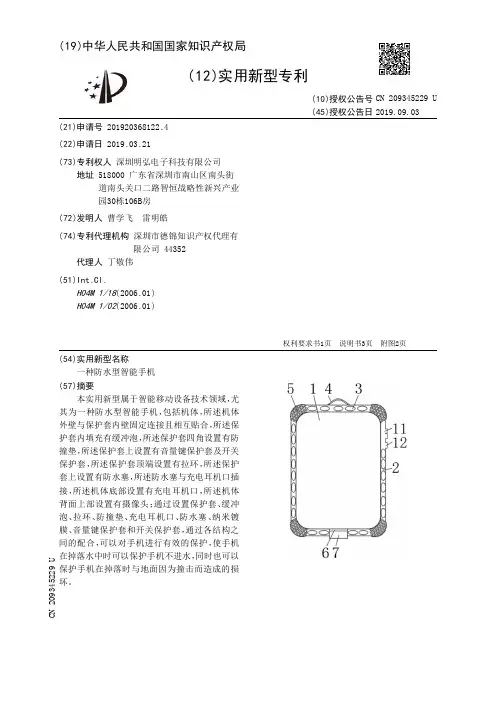

【CN209345229U】一种防水型智能手机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920368122.4(22)申请日 2019.03.21(73)专利权人 深圳明弘电子科技有限公司地址 518000 广东省深圳市南山区南头街道南头关口二路智恒战略性新兴产业园30栋106B房(72)发明人 曹学飞 雷明皓 (74)专利代理机构 深圳市德锦知识产权代理有限公司 44352代理人 丁敬伟(51)Int.Cl.H04M 1/18(2006.01)H04M 1/02(2006.01)(54)实用新型名称一种防水型智能手机(57)摘要本实用新型属于智能移动设备技术领域，尤其为一种防水型智能手机，包括机体，所述机体外壁与保护套内壁固定连接且相互贴合，所述保护套内填充有缓冲泡，所述保护套四角设置有防撞垫，所述保护套上设置有音量键保护套及开关保护套，所述保护套顶端设置有拉环，所述保护套上设置有防水塞，所述防水塞与充电耳机口插接，所述机体底部设置有充电耳机口，所述机体背面上部设置有摄像头；通过设置保护套、缓冲泡、拉环、防撞垫、充电耳机口、防水塞、纳米镀膜、音量键保护套和开关保护套，通过各结构之间的配合，可以对手机进行有效的保护，使手机在掉落水中时可以保护手机不进水，同时也可以保护手机在掉落时与地面因为撞击而造成的损坏。
权利要求书1页 说明书3页 附图2页CN 209345229 U 2019.09.03C N 209345229U权 利 要 求 书1/1页CN 209345229 U1.一种防水型智能手机，包括机体(1)，其特征在于：所述机体(1)外壁与保护套(2)内壁固定连接且相互贴合，所述保护套(2)内填充有缓冲泡(3)，所述保护套(2)四角设置有防撞垫(5)，所述保护套(2)上设置有音量键保护套(11)及开关保护套(12)，所述保护套(2)顶端设置有拉环(4)，所述保护套(2)上设置有防水塞(7)，所述防水塞(7)与充电耳机口(6)插接，所述机体(1)底部设置有充电耳机口(6)，所述机体(1)背面上部设置有摄像头(9)，所述摄像头(9)周围设置有防撞橡胶圈(8)，所述机体(1)正面贴有纳米镀膜(10)。

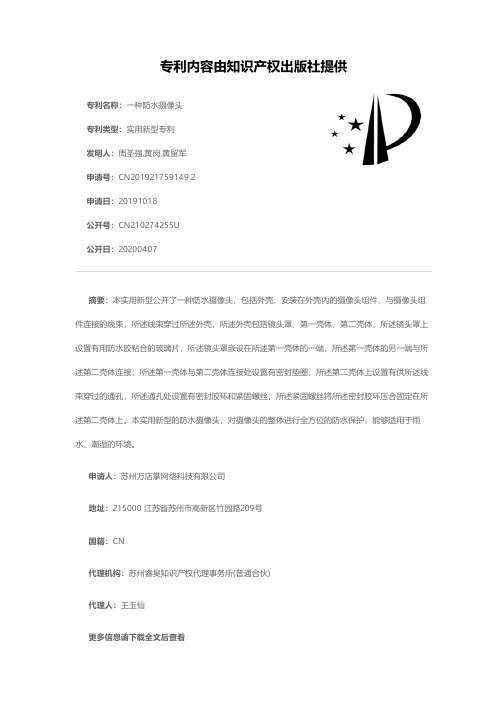

一种防水摄像头[实用新型专利]
![一种防水摄像头[实用新型专利]](https://img.taocdn.com/s3/m/d3d7c1a2cf84b9d529ea7abd.png)
专利名称：一种防水摄像头
专利类型：实用新型专利
发明人：周圣强,黄岗,黄留军申请号：CN201921759149.2申请日：20191018
公开号：CN210274255U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防水摄像头，包括外壳、安装在外壳内的摄像头组件、与摄像头组件连接的线束，所述线束穿过所述外壳，所述外壳包括镜头罩、第一壳体、第二壳体，所述镜头罩上设置有用防水胶粘合的玻璃片，所述镜头罩嵌设在所述第一壳体的一端，所述第一壳体的另一端与所述第二壳体连接，所述第一壳体与第二壳体连接处设置有密封垫圈，所述第二壳体上设置有供所述线束穿过的通孔，所述通孔处设置有密封胶环和紧固螺丝，所述紧固螺丝将所述密封胶环压合固定在所述第二壳体上。
本实用新型的防水摄像头，对摄像头的整体进行全方位的防水保护，能够适用于雨水、潮湿的环境。
申请人：苏州万店掌网络科技有限公司
地址：215000 江苏省苏州市高新区竹园路209号
国籍：CN
代理机构：苏州睿昊知识产权代理事务所(普通合伙)
代理人：王玉仙
更多信息请下载全文后查看。
一种防尘防水型相机镜头用泡棉结构[实用新型专利]
![一种防尘防水型相机镜头用泡棉结构[实用新型专利]](https://img.taocdn.com/s3/m/c01f022eaa00b52acec7cabf.png)
专利名称：一种防尘防水型相机镜头用泡棉结构专利类型：实用新型专利
发明人：谭韵芝
申请号：CN201921986560.3
申请日：20191118
公开号：CN210428050U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防尘防水型相机镜头用泡棉结构，包括安装板，所述安装板的外表面位置固定连接有四组凸板，四组所述凸板在安装板的外表面均匀分布，且凸板的前后表面两侧位置之间均开设有螺孔，所述安装板的前表面两侧位置分别固定安装有第一卡框和第二卡框，且安装板的前表面设置有泡棉块，所述泡棉块的内部均匀填充有若干组PVC颗粒，且泡棉块的前后表面位置均包覆有玻璃纤维滤膜，所述泡棉块的前后壁位置均设置有石墨片，且玻璃纤维滤膜通过对应所述石墨片与泡棉块固定连接。
本实用新型中，泡棉结构的固定方便且配位的精确度高，同时，防潮效果得到增强且具备耐压导热性质且提高了防尘净化性能。
申请人：东莞市柏林电子有限公司
地址：523000 广东省东莞市大岭山镇水朗村水朗工业区A栋2楼
国籍：CN
代理机构：东莞市永邦知识产权代理事务所(普通合伙)
代理人：曾婉忆
更多信息请下载全文后查看。

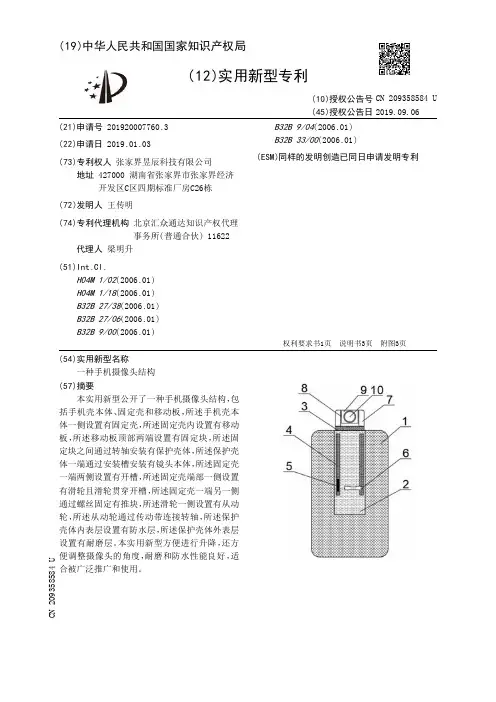

【CN209358584U】一种手机摄像头结构【专利】
(51)Int .Cl . H04M 1/02(2006 .01) H04M 1/18(2006 .01) B32B 27/38(2006 .01) B32B 27/06(2006 .01) B32B 9/00(2006 .01)
( 54 )实用新型名称 一种手机摄像头结构
( 57 )摘要 本实用新型公开了一种手机摄像头结构，包
背景技术 [0002] 在手机硬件中，手机摄像头起到重要作用，以往的手机摄像头不能方便进行升降， 不方便调整摄像头的角度，耐磨和防水性能也较差，为此，我们提出一种手机摄像头结构。
实用新型内容 [0003] 本实用新型的主要目的在于提供一种手机摄像头结构，通过设置推块，人员推动 推块，从而带动移动板在固定壳内的移动，从而方便带动镜头本体升降 ，通过设置滑轮，人 员转动滑轮 ，从而带动从 动轮进行转动 ，从而带 动传动带转动 ，进而带 动转 轴进行转动 ，方 便人员根据需要改变镜头本体的角度，可以有效解决技术背景中的问题。 [0004] 为实现上述目的，本实用新型采取的技术方案为： [0005] 一种手机摄像头结构，包括手机壳本体、固定壳和移动板，所述手机壳本体一侧设 置有固定壳 ，所述固定壳内设置有移动板 ，所述移动板顶部两端设置有固定块 ，所述固定块 之间通过转 轴安装有保 护壳体 ，所述保 护壳体一端通过安装槽安装有镜头本体 ，所述固定 壳一端两 侧设置有开槽 ，所述固定壳端部一 侧设置有滑轮且滑轮贯穿开槽 ，所述固定壳一 端 另一 侧通过螺丝固定有推块 ，所述滑轮一 侧设置有从 动轮 ，所述从 动轮通过传动带连接 转轴，所述保护壳体内表层设置有防水层，所述保护壳体外表层设置有耐磨层。 [0006] 进一步地，所述移动板两侧设置有阻尼块。 [0007] 进一步地，所述防水层为环氧树脂材料制成。 [0008] 进一步地，所述耐磨层为高分子陶瓷材料制成。 [0009] 进一步地，所述推块位于开槽外侧。 [0010] 进一步地，所述镜头本体与保护壳体之间设置有防水胶。 [0011] 与现有技术相比，本实用新型具有如下有益效果： [0012] 1 .通过设置推块，人员推动推块，从而带动移动板在固定壳内的移动，从而方便带 动镜头本体升降。 [0013] 2 .通过设置滑轮，人员转动滑轮，从而带动从动轮进行转动，从而带动传动带转 动，进而带动转轴进行转动，方便人员根据需要改变镜头本体的角度。 [0014] 3 .通过设置耐磨层，可以提升保护壳体的耐磨性能，防止保护壳体在长时间使用 后表面被划花，延长使用寿命。 [0015] 4 .通过设置防水层，可以提升保护壳体的防水性能，防止外部水汽进入保护壳体， 对镜头本体造成影响 ，通过设置防水胶 ，可以 进一步提升防水性能 ，防止水汽由保护壳体和 镜头本体之间的缝隙进入保护壳体内。
一种具有防水功能的安防监控摄像头
专利名称：一种具有防水功能的安防监控摄像头专利类型：实用新型专利
发明人：李兰红
申请号：CN202122211065.9
申请日：20210910
公开号：CN215871577U
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有防水功能的安防监控摄像头，包括安装支架、第一安装座、第二安装座、摄像头安装座以及摄像头主体；所述摄像头安装座内设置有摄像头安装腔，且摄像头主体设置于摄像头安装腔内；所述摄像头主体一端设置有散热风扇，且散热风扇安装于摄像头安装腔内；所述摄像头主体上设置有减震组件，摄像头主体通过减震组件安装于摄像头安装腔；所述摄像头安装腔一端下方设置有散热孔，且散热孔设置于散热风扇一侧，散热孔的出口处安装有散热管。
本实用新型使其具有防水性能的同时，增强其散热功能，而且摄像头安装简便，还能监视摄像头下方的死角，有效防止摄像头被破坏，而且摄像头可以多方位旋转，可以监测更多的位置。
申请人：深圳市三石数字技术科技有限公司
地址：518000 广东省深圳市光明区马田街道薯田埔社区新兴工业区B区第58栋301
国籍：CN
代理机构：深圳市世通专利代理事务所(普通合伙)
代理人：孟玉美
更多信息请下载全文后查看。
一种智能手机的新型防水结构[实用新型专利]
![一种智能手机的新型防水结构[实用新型专利]](https://img.taocdn.com/s3/m/89429a07f8c75fbfc67db24d.png)
专利名称：一种智能手机的新型防水结构
专利类型：实用新型专利
发明人：郑国洪,何仁忠,高伟,易述武,周照,罗军华,蒋海林,张景丽,常朝金,万学兵
申请号：CN201520258530.6
申请日：20150427
公开号：CN204598045U
公开日：
20150826
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能手机的新型防水结构，包括外壳（1）、触摸显示屏（3）、扬声器（2）、隔离板（4）、主板（5）、内置电池（6）和麦克风（10）；所述的外壳为正面具有一个开口的一体式外壳；隔离板（4）安装在外壳内将外壳分割成内外两部分：内腔和外侧空间；所述的主板和内置电池置于内腔；所述的触摸显示屏和扬声器置于外侧空间；隔离板为PCB板，隔离板的正面具有多组焊盘；扬声器和麦克风的引出线端分别与所述的扬声器焊盘和麦克风焊盘相接；触摸显示屏通过FPC与显示屏焊盘相接；主板与隔离板背面的焊盘通过导线相连。
该智能手机的新型防水结构结构新颖，防水效果好。
申请人：深圳市欧拓斯电子有限公司
地址：518000 广东省深圳市宝安区西乡街道九围社区洲石路旁三(1)队工业区B栋厂房1-3楼国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920550103.3
(22)申请日 2019.04.22
(73)专利权人 南昌比亚迪电子部品件有限公司
地址 330000 江西省南昌市南昌高新技术
产业开发区学院七路以东、规划三路
以西
(72)发明人 易志斌 金峰
(74)专利代理机构 南昌卓尔精诚专利代理事务
所(普通合伙) 36133
代理人 朱乐敏
(51)Int.Cl.
H04M 1/18(2006.01)
H04M 1/02(2006.01)
H04N 5/225(2006.01)
H05K 7/20(2006.01)
(54)实用新型名称
一种防水手机摄像头结构
(57)摘要
本实用新型公开了一种防水手机摄像头结
构，包括保护罩主体和连接轴，所述保护罩主体
的内部设置有卡扣，且卡扣的内侧设置有防水
圈，所述防水圈的内侧设置有内层，且内层的内
部两侧设置有胶块，所述内层的内侧设置有镜头
主体，且镜头主体的内部设置有摄影圈，所述镜
头主体的下方设置有散热组件，所述连接轴的上
方设置有防护板。
该防水手机摄像头结构，与现
有技术相比，增加结构的同时尽可能的提高了整
个摄像头结构的使用性能，使得在此良好的结构
改造下，解决了该摄像头结构不具备防水的功能
和不具备防护结构的问题，有效的保持了该摄像
头结构外部的完好程度，提高了该摄像头结构在
使用过程中的良好性能，很好的满足了人们的使
用需求。
权利要求书1页 说明书3页 附图1页CN 209462441 U 2019.10.01
C N 209462441
U
权 利 要 求 书1/1页CN 209462441 U
1.一种防水手机摄像头结构，包括保护罩主体（1）和连接轴（10），其特征在于：所述保护罩主体（1）的内部设置有卡扣（2），且卡扣（2）的内侧设置有防水圈（3），所述防水圈（3）的内侧设置有内层（5），且内层（5）的内部两侧设置有胶块（4），所述内层（5）的内侧设置有镜头主体（6），且镜头主体（6）的内部设置有摄影圈（7），所述镜头主体（6）的下方设置有散热组件（8），且镜头主体（6）的上方设置有旋钮（9），所述连接轴（10）的上方设置有防护板（11），且连接轴（10）位于旋钮（9）的上方。
2.根据权利要求1的一种防水手机摄像头结构，其特征在于：所述防水圈（3）的外表面与保护罩主体（1）的内表面紧密贴合，且防水圈（3）的内表面与内层（5）的外表面紧密贴合。
3.根据权利要求1的一种防水手机摄像头结构，其特征在于：所述散热组件（8）与旋钮（9）之间关于镜头主体（6）的中轴线对称分布，且散热组件（8）与旋钮（9）均嵌于保护罩主体（1）的内部。
4.根据权利要求1的一种防水手机摄像头结构，其特征在于：所述防护板（11）与旋钮（9）之间通过连接轴（10）相连接，且防护板（11）通过旋钮（9）构成旋转结构。
5.根据权利要求1的一种防水手机摄像头结构，其特征在于：所述散热组件（8）包括通风口（801）、细滤网（802）、粘贴块（803）和散热板（804），所述通风口（801）的内部设置有细滤网（802），且通风口（801）的后端设置有粘贴块（803），所述粘贴块（803）的后端设置有散热板（804）。
6.根据权利要求5的一种防水手机摄像头结构，其特征在于：所述散热板（804）与通风口（801）之间通过粘贴块（803）相连接，且粘贴块（803）之间关于散热板（804）的中轴线对称。
2。
