卷烟机风力送丝系统管网结构的稳定性分析

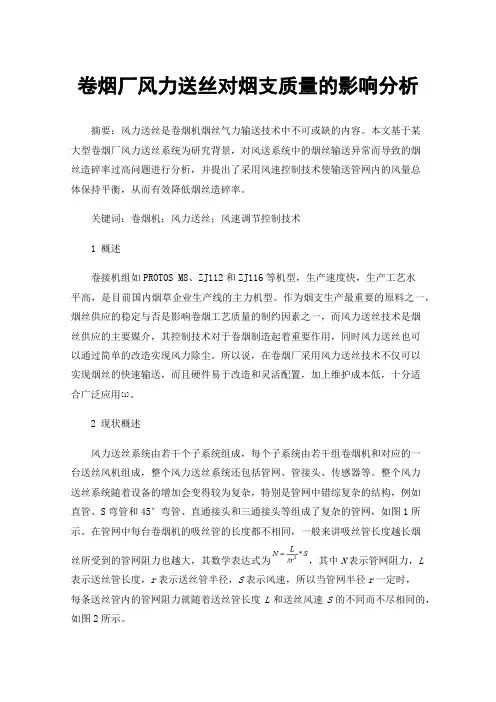

卷烟厂风力送丝对烟支质量的影响分析
卷烟厂风力送丝对烟支质量的影响分析摘要：风力送丝是卷烟机烟丝气力输送技术中不可或缺的内容。
本文基于某大型卷烟厂风力送丝系统为研究背景，对风送系统中的烟丝输送异常而导致的烟丝造碎率过高问题进行分析，并提出了采用风速控制技术使输送管网内的风量总体保持平衡，从而有效降低烟丝造碎率。
关键词：卷烟机；风力送丝；风速调节控制技术1 概述卷接机组如PROTOS M8、ZJ112和ZJ116等机型，生产速度快，生产工艺水平高，是目前国内烟草企业生产线的主力机型。
作为烟支生产最重要的原料之一，烟丝供应的稳定与否是影响卷烟工艺质量的制约因素之一，而风力送丝技术是烟丝供应的主要媒介，其控制技术对于卷烟制造起着重要作用，同时风力送丝也可以通过简单的改造实现风力除尘。
所以说，在卷烟厂采用风力送丝技术不仅可以实现烟丝的快速输送，而且硬件易于改造和灵活配置，加上维护成本低，十分适合广泛应用[1]。
2 现状概述风力送丝系统由若干个子系统组成，每个子系统由若干组卷烟机和对应的一台送丝风机组成，整个风力送丝系统还包括管网、管接头、传感器等。
整个风力送丝系统随着设备的增加会变得较为复杂，特别是管网中错综复杂的结构，例如直管、S弯管和45°弯管、直通接头和三通接头等组成了复杂的管网，如图1所示。
在管网中每台卷烟机的吸丝管的长度都不相同，一般来讲吸丝管长度越长烟丝所受到的管网阻力也越大，其数学表达式为，其中N表示管网阻力，L 表示送丝管长度，r表示送丝管半径，S表示风速，所以当管网半径r一定时，每条送丝管内的管网阻力就随着送丝管长度L和送丝风速S的不同而不尽相同的，如图2所示。
另外在系统设计阶段，风力送丝的设计初衷是按照所有卷烟机同时启动时所需要的最大风力而配置的，而在实际生产中，不可能做到所有卷烟机同时启动或停止，当部分卷烟机启动而部分卷烟机暂时停止时，此时的管网阻力因风速S的不同而不同。
综上所述，烟丝在供应过程中因为各种因素的影响会造成烟丝输送异常而直接影响到送丝稳定性和烟丝造碎率。
卷烟风力送丝系统平衡的新方法——二元等值替换法
流 以 Ｑ、 ． 态运动 。 ． 状 Ｐ
２３ 供丝 过程 一结 束 ， 。 卷烟 机 组上 的吸丝 管和 回风 管
气 动 阀立即 关闭 ，以 Ｑ． ． 态运 动 的气流 中止 ：与 此 同 、 状 Ｐ 时 ， 元平 衡器 开启 ， Ｑ。 Ｐ 平衡气 流 立 即补入 ， 二 呈 ． 、 由于 Ｑ．
面 分 析 了 现 有 多种 系统 平 衡 方 法 ， 出了 一 种崭 新 的 方法 ， 从 理 论 提 并 及 实 验 两 个 方 面 论 证 了这 种 新 方法 的 可行 性 、 靠性 、 可 有效 性 。 关 键词 ： 力 送 丝 系 统 平衡 风 二元等值替换 简 洁有 效
风 力 送 丝 系统 工作 机 理 ， 在 问题 ， 对 现 有解 决 方 存 在 案 等全 面 深入研 究 分析 后 ， 这里 提 出一种 新 方法— — 二元 等值 替 换法。
通 （５ ｘｆ ０ ｘ １０ ￣ ０ １ ０ ０ ５ ３ ３
… 一 …
＝通０ ０ ｘ ２０ ０ ３０ ０ ６ ｘ １０ ５
… … ～
三通 ０ ６ × ２２ １０ 三通 ０ １ ｘ １０ ０ ５ ２０ ０ １ ｘ ５ ２ ０５ １０ ２ ｘ
… … … ～
Ａ
～ ～ ～
Ｂ
～ 一 … ～
Ｃ
～
Ｄ
ｆ
譬
ｒ
～
、
用补 入 等 量值 替 代 随机 中止运 动 的工 况值 是 使 系 统 气流 呈连 续 稳 定 、 衡状 态 运 动 、 动很 小 的最 简 洁 有 效 的途 平 波
径。
＿
．
０
ｒ
ｌ 拥
２ ＊ Ａ ｔ １ Ｇ

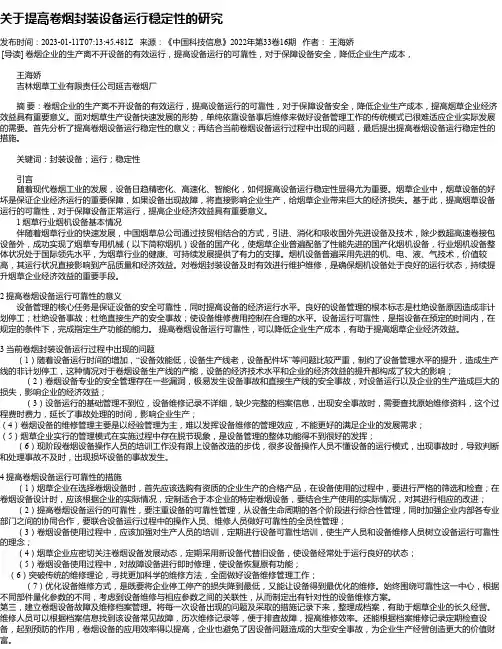

关于提高卷烟封装设备运行稳定性的研究
关于提高卷烟封装设备运行稳定性的研究发布时间：2023-01-11T07:13:45.481Z 来源：《中国科技信息》2022年第33卷16期作者：王海娇[导读] 卷烟企业的生产离不开设备的有效运行，提高设备运行的可靠性，对于保障设备安全，降低企业生产成本，王海娇吉林烟草工业有限责任公司延吉卷烟厂摘要：卷烟企业的生产离不开设备的有效运行，提高设备运行的可靠性，对于保障设备安全，降低企业生产成本，提高烟草企业经济效益具有重要意义。
面对烟草生产设备快速发展的形势，单纯依靠设备事后维修来做好设备管理工作的传统模式已很难适应企业实际发展的需要。
首先分析了提高卷烟设备运行稳定性的意义；再结合当前卷烟设备运行过程中出现的问题，最后提出提高卷烟设备运行稳定性的措施。
关键词：封装设备；运行；稳定性引言随着现代卷烟工业的发展，设备日趋精密化、高速化、智能化，如何提高设备运行稳定性显得尤为重要。
烟草企业中，烟草设备的好坏是保证企业经济运行的重要保障，如果设备出现故障，将直接影响企业生产，给烟草企业带来巨大的经济损失。
基于此，提高烟草设备运行的可靠性，对于保障设备正常运行，提高企业经济效益具有重要意义。
1 烟草行业烟机设备基本情况伴随着烟草行业的快速发展，中国烟草总公司通过技贸相结合的方式，引进、消化和吸收国外先进设备及技术，除少数超高速卷接包设备外，成功实现了烟草专用机械（以下简称烟机）设备的国产化，使烟草企业普遍配备了性能先进的国产化烟机设备，行业烟机设备整体状况处于国际领先水平，为烟草行业的健康、可持续发展提供了有力的支撑。
烟机设备普遍采用先进的机、电、液、气技术，价值较高，其运行状况直接影响到产品质量和经济效益。
对卷烟封装设备及时有效进行维护维修，是确保烟机设备处于良好的运行状态，持续提升烟草企业经济效益的重要手段。
2 提高卷烟设备运行可靠性的意义设备管理的核心任务是保证设备的安全可靠性，同时提高设备的经济运行水平。
Protos70卷烟机烟支圆周稳定性的分析与改进
本公司卷烟机的主力机型为Protos70。
Pro⁃tos70是德国Hauni公司生产的较为先进的卷烟机组,具有高生产率、高可靠性的集喂料、卷烟、接装于一体的滤嘴烟支自动生产线。
Protos70卷烟机组由VE70喂丝机、SE70卷烟机和MAX70接装机几个部分组成。
本公司产品质量主要监控指标包括“包装与卷制质量检验加权平均值(分)”,卷制物理检验质量方面包括烟支质量、烟支圆周、烟支长度、烟支吸阻、烟支硬度及烟支总通风率。
而在各物检指标中烟支圆周不合格扣分为主要扣分项,所以提升Protos70烟支圆周稳定性成为公司的主要改进方向之一。
存在的问题烟支圆周(mm)SD为衡量圆周稳定性的指标,本公司质管部界定圆周SD逸0.06时为圆周不符合,设定PT70圆周SD符合率做为年度方针目标,改善活动开展前我司PT70圆周SD符合率为62.65%,圆周稳定性有待提高。
原因分析1.人的因素新员工或新转岗操作人员在更换布带后调整不到位,布带运行不稳定引起烟支圆周波动。
2.机的因素(1)SE电烙铁位置调整是否得当对烟支圆周稳定性起主要作用,生产过程中调整电烙铁时维修工多数是根据经验进行调整,缺乏调整规范性。
(2)SE电烙铁生产过程中易出现磨损现象,磨损后控制精度不足。
3.法的因素(1)机台每小时进行物检时,需取样7支烟支进行检测,检测量较为不足,无法及时发现圆周稳定性异常。
(2)不同维修人员对SE成型部位的调整规范性不足,针对该故障的维修作业未能形成标准化。
整改措施1.修订《卷包车间产品首检及自检过程规范》,规定了机台操作工进行烟支卷制自检时需每半小时至少物检一次,综合现场检测台数量及检测效率,要求每次需取10支烟支进行检测。
提高发现异常的及时有效性。
2.由公司卷烟操作内训师对新顶岗人员操作手法进行跟踪指导,规范新顶岗人员的操作手法,做好“传、帮、带”经验传承工作。
3.研制ZJ17卷烟机SE电烙铁调整工装,保证SE电烙铁调整的规范性,调整工装示意图如下。

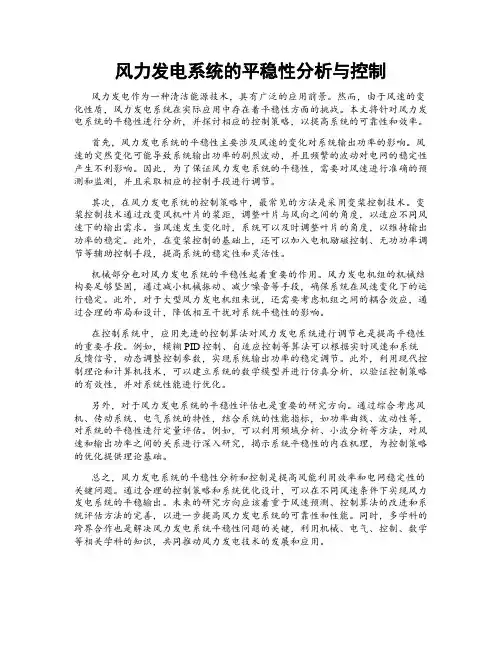

风力发电系统的平稳性分析与控制
