伺服追踪控制原理
伺服电机控制原理
伺服电机控制原理
伺服电机控制原理是指通过传感器采集反馈信号，将其与设定值进行比较，通过控制算法计算出误差，并根据误差调整电机的控制信号，使电机的运动状态能够精准地达到设定值。
在伺服电机控制系统中，通常会有一个位置或速度传感器，用于实时监测电机的位置或速度信息。
传感器将这些信息转化为电信号并反馈给控制器。
控制器会将传感器反馈的信号与设定值进行比较，计算出误差。
接下来，控制器会根据误差的大小和方向，通过控制算法计算出控制信号。
这个控制信号通常是一个电压、电流或脉宽调制（PWM）信号，用于驱动电机。
控制信号会经过功率放大器进行放大，并通过驱动电路转化为电机所需要的电流或电压。
这样，电机就会根据控制信号的变化而调整自己的转速或位置，使其尽可能接近设定值。
为了提高控制的精度和动态响应速度，通常会采用比例-积分-微分（PID）控制算法。
PID控制算法会根据误差的当前值、累积值和变化率进行计算，更加有效地调整控制信号，使电机的运动状态更加稳定和准确。
除了PID控制算法，还有其他许多控制算法可以应用于伺服电机控制系统，如模糊控制、自适应控制等。
这些控制算法根据不同的应用需求和性能要求选择合适的控制策略。
总之，伺服电机控制原理通过传感器采集反馈信号，与设定值进行比较，通过控制算法计算出误差，并根据误差调整电机的控制信号，以实现精准的位置或速度控制。
伺服位置控制原理

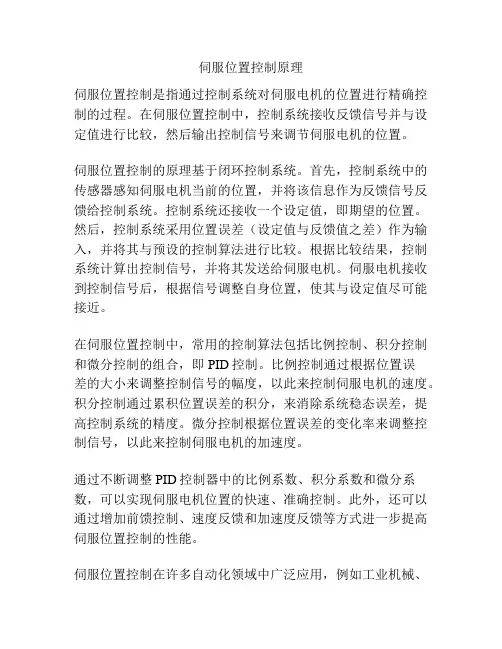

伺服位置控制原理
伺服位置控制是指通过控制系统对伺服电机的位置进行精确控制的过程。
在伺服位置控制中，控制系统接收反馈信号并与设定值进行比较，然后输出控制信号来调节伺服电机的位置。
伺服位置控制的原理基于闭环控制系统。
首先，控制系统中的传感器感知伺服电机当前的位置，并将该信息作为反馈信号反馈给控制系统。
控制系统还接收一个设定值，即期望的位置。
然后，控制系统采用位置误差（设定值与反馈值之差）作为输入，并将其与预设的控制算法进行比较。
根据比较结果，控制系统计算出控制信号，并将其发送给伺服电机。
伺服电机接收到控制信号后，根据信号调整自身位置，使其与设定值尽可能接近。
在伺服位置控制中，常用的控制算法包括比例控制、积分控制和微分控制的组合，即PID控制。
比例控制通过根据位置误
差的大小来调整控制信号的幅度，以此来控制伺服电机的速度。
积分控制通过累积位置误差的积分，来消除系统稳态误差，提高控制系统的精度。
微分控制根据位置误差的变化率来调整控制信号，以此来控制伺服电机的加速度。
通过不断调整PID控制器中的比例系数、积分系数和微分系数，可以实现伺服电机位置的快速、准确控制。
此外，还可以通过增加前馈控制、速度反馈和加速度反馈等方式进一步提高伺服位置控制的性能。
伺服位置控制在许多自动化领域中广泛应用，例如工业机械、
机器人、CNC机床等。
它可以实现对工作对象的精确定位和运动控制，提高自动化生产的效率和质量。
同时，伺服位置控制还可以根据具体应用需求，进行参数调整和优化，以满足不同应用场景对位置控制的要求。
伺服电机的控制原理有哪些
伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。
它通常由电机、编码器、控制器和驱动器等组成。
伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。
下面将介绍几种常见的伺服电机控制原理。
1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。
在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。
2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。
在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。
3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。
在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。
控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。
4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。
PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。
通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。
总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。
不同的应用场景和要求可能需要采用不同的控制原理。
通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。
伺服驱动器定位控制原理
伺服运算
控制器的差分计数器 对脉冲数计数，差分 不为零，电机运动
05 06 07
08
电机反馈
电机运动，编码器开 始反馈脉冲到差分计 数器。
脉冲发完
定位模块或板卡把脉 冲数发送完成，电机 还持续运动
差分归零
差分计数器数值减少 直至归零，控制电机 停止运动
定位完成
定位完成，反馈到位 信号给PLC或者PC， 进行下一步操作
备注：光栅尺只能避免电机到轴系之间的误差和不稳定问题，不一定能绝对解决不稳定问题
12
谢谢
伺服控制器
中型PLC的添加模块， 内部集成了各种定位 算法，可以生成脉冲 信号，小型PLC自身内 部就可以生成脉冲信 号，但没有算法，需 要自写
PLC与Pc输入的脉冲与 电机上的编码器或光 栅尺反馈的脉冲在此 进行差分运算，差值 为零，给电机断电， 用来控制电机的位移 量
伺服电机
伺服电机是运动的执 行者，编码器就在电 机上，设有刻度盘和 零刻度，电机运动， 编码器反馈脉冲给伺 服的差分运算器
备注：回原点不能把累积误差清零
三个位置搜索原点的方式
全部设定都是找到光电开关后脱离的一瞬间为原点坐标
9
定位过程
定位过程（绝对式和相对式）以绝对式为例
01 02 03
04
设置点位
在程序中设定工作点 位，工作点位按顺序 编号
计算坐标差
PLC/PC把到下个工作 位的坐标差计算成对 应的脉冲数
发送脉冲
定位模块或板卡纪录 脉冲数，按照设定的 频率发送出去
6
了解脉冲
双脉冲信号控制原理
Pr0.06如果设为1，电机正负方向互换。
7
定位过程
三种定位控制模式
伺服定位原理
伺服定位原理
伺服定位原理是控制系统中的一种位置控制方法，用于精确控制电机或执行器的位置。
它通过监测和比较目标位置和当前位置之间的差异，并根据差异产生的误差信号，调整电机或执行器的运动，使其逐渐接近目标位置，最终实现精确定位。
在伺服定位系统中，通常会采用反馈装置（如编码器）来获取电机或执行器的实际位置信息，并将其与目标位置进行比较。
如果目标位置和当前位置之间存在差异，则控制系统会根据差异大小产生相应的误差信号，通过控制器对电机或执行器施加恢复力或减小力的方式进行调整，使其逐步逼近目标位置。
控制器通常采用PID控制算法，即比例-积分-微分控制算法，来根据误差信号对电机或执行器进行控制。
比例控制部分根据误差信号的大小，以一定的比例系数决定控制量的大小；积分控制部分根据误差信号的积分值来调整控制量，以减小稳态误差；微分控制部分根据误差信号的变化速率来调整控制量，以提高系统的响应速度和稳定性。
通过不断地对电机或执行器的位置进行监测和调整，伺服定位系统能够实现非常高精度的位置控制。
这种控制方法广泛应用于数控机床、工业机器人、自动化生产线等需要精确定位的领域，并在提高生产效率和产品质量、降低能耗和材料损耗等方面发挥着重要作用。
伺服控制系统的原理和应用
伺服控制系统的原理和应用伺服控制系统是一种广泛应用于工业自动化领域的控制系统，它能够实现对机械设备运动的高精度控制。
本文将介绍伺服控制系统的原理和应用。
一、原理伺服控制系统的基本原理是通过对反馈信号的检测和控制，实现对输出信号的精确控制。
它由三个主要组成部分构成：传感器、控制器和执行机构。
1.传感器：传感器的作用是将运动装置的位置、速度等物理量转换为电信号，以便于控制器对其进行处理。
常用的传感器有编码器、光电开关等。
2.控制器：控制器是伺服控制系统的核心部分，它根据输入信号和反馈信号的差异，计算出控制量，并输出控制信号。
常用的控制器有PID控制器、模糊控制器等。
3.执行机构：执行机构是根据控制信号进行动作的部件，它将控制器输出的信号转化为力、力矩或位置调整等具体动作，从而实现机械设备的运动控制。
执行机构常见的有伺服马达、电动缸等。
伺服控制系统通过反馈控制的方式，不断调整输出信号，使得系统能够快速、准确地响应输入信号的变化。
在控制过程中，控制器根据设定值和反馈值之间的差异，采取相应的控制算法，输出控制信号，进而使执行机构调整位置、速度或力矩。
二、应用伺服控制系统广泛应用于工业生产中的各种机械设备，如机床、印刷设备、包装设备等。
它具有以下几个主要的应用特点：1.高精度控制：伺服控制系统能够实现高精度的位置、速度和力矩控制，因此在需要精确运动控制的工业生产中得到广泛应用。
例如，机械加工行业对零件加工的精度要求较高，采用伺服控制系统能够提高加工精度和质量。
2.快速响应能力：伺服控制系统能够快速响应输入信号的变化，并通过反馈控制实现快速调节。
因此，在需要高速运动和频繁变换工作状态的设备中，伺服控制系统具备明显的优势。
例如，自动化物流设备中的输送带、机器人等，需要在短时间内实现快速移动和动作切换，伺服控制系统能够满足这些需求。
3.稳定性好：伺服控制系统具有较好的稳定性和抗干扰能力。
通过合理的控制算法和反馈机制，能够有效抑制外部干扰对系统的影响，从而保证系统的稳定性。
伺服原理是什么
伺服原理是什么
伺服原理是一种控制技术，用于实现精确位置、速度或力的控制。
它通过与反馈系统配合，能够调整输出信号，以实现对被控对象的准确追踪和控制。
具体来说，伺服原理可以将一个控制系统分为三个主要组成部分：输入设备、控制器和执行器。
在这个系统中，输入设备接收控制指令，并将指令转换为电信号。
控制器获取输入设备的信号，并根据预设的控制策略生成控制信号。
执行器将控制信号转换为合适的能量形式，例如机械运动或动力输出，来实现对被控制对象的精确控制。
伺服原理的重要特点是反馈系统。
反馈系统通过感知被控制对象的状态，并将这些信息返回给控制器，使得控制器能够对输出信号进行实时的校正调整。
这种反馈机制可以有效地纠正由于外部扰动、参数变化或系统误差等原因引起的偏差，从而实现对被控对象的精准控制。
伺服原理广泛应用于各个领域，例如工业生产线上的自动化控制、航空航天领域的导航和控制、机器人技术、医疗设备以及家用电器等。
通过伺服原理，可以实现对物体位置、速度或力的精确控制，提高工作效率和产品质量，并且在自动化领域中具有重要的应用价值。
伺服控制器的原理与构造
伺服控制器的原理与构造伺服控制器是一种用于控制伺服系统的装置，它能够精确地控制伺服电机或伺服阀等执行元件的运动，实现所需要的位置、速度和力矩控制。
伺服控制器的工作原理如下：1. 反馈原理：伺服控制器通过传感器获取执行元件的位置、速度或力矩等反馈信号，将其与期望的目标值进行比较，从而得到误差信号。
2. 控制原理：基于误差信号，伺服控制器通过运算和控制算法，计算出控制指令，用以调节执行元件的运动状态。
3. 闭环控制：伺服控制器通过不断的反馈和修正，使执行元件的输出能够逼近或达到期望的目标值，从而实现闭环控制。
伺服控制器的构造主要包括以下几个部分：1. 传感器：伺服控制器通常会使用位置传感器、速度传感器或力矩传感器等，用于获取执行元件的实际状态，将其转换为电信号输入到控制器中。
2. 控制算法：伺服控制器内部会采用各种控制算法，如比例控制、积分控制和微分控制等，通过对反馈信号进行运算和处理，得到控制指令。
3. 控制器芯片：伺服控制器通常会使用专门的集成电路芯片，如DSP芯片或FPGA芯片等，用于实现控制算法、运算处理和控制指令输出等功能。
4. 驱动芯片：伺服控制器还需要使用驱动芯片，用于将控制指令转换为能够驱动执行元件的电信号，控制其运动状态。
5. 电源系统：伺服控制器还需要提供稳定的电源供电，以保证控制器和执行元件的正常工作。
在伺服控制器中，控制算法起着核心的作用。
常用的控制算法有位置控制、速度控制和力矩控制等。
- 位置控制：该算法通过比较反馈信号和目标位置，产生误差信号，并根据误差信号调节控制指令。
常见的位置控制算法有比例控制、PID控制等。
- 速度控制：该算法通过比较反馈信号和目标速度，产生误差信号，并根据误差信号调节控制指令。
常见的速度控制算法有比例控制、PID控制以及模糊控制等。
- 力矩控制：该算法通过比较反馈信号和目标力矩，产生误差信号，并根据误差信号调节控制指令。
常见的力矩控制算法有比例控制、自适应控制等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服追踪控制原理
伺服追踪控制是一种通过控制系统使伺服系统跟踪给定轨迹或参考信号的控制方法。
伺服系统通常包括电机、传感器、控制器和负载，其目标是使负载按照预定的轨迹或指令信号进行运动。
以下是伺服追踪控制的基本原理：
1.系统建模：
•首先，对伺服系统进行数学建模，以描述系统的动态行为。
这通常涉及到建立数学方程，包括电机模型、传感器模型
和负载模型。
2.设定目标轨迹：
•确定所需的运动轨迹或参考信号，这可以是位置、速度或加速度的函数，取决于具体的应用需求。
3.反馈传感器：
•使用反馈传感器（如编码器或位置传感器）来实时测量系统的状态，例如位置、速度或加速度。
这个反馈信号用于
与目标轨迹进行比较。
4.误差计算：
•通过将目标轨迹与实际测得的系统状态进行比较，计算出系统的误差。
误差是目标轨迹与实际状态之间的差异。
5.控制器设计：
•设计一个控制器，其目标是通过调整电机输入来减小误差。
最常见的控制器之一是比例-积分-微分（PID）控制器，
它根据误差的比例、积分和微分来生成控制信号。
6.控制信号输出：
•控制器生成的控制信号送入电机，调整电机的输出，以使系统跟踪目标轨迹。
7.闭环控制：
•伺服追踪控制是一种闭环控制，因为它使用实时的反馈信息进行调整。
在每个时间步，系统都会测量状态，计算误
差，然后调整控制信号。
8.稳定性和性能优化：
•考虑到系统的稳定性和性能，调整控制器参数以确保系统在不同工作条件下都能保持稳定，并且具有良好的跟踪性
能。
伺服追踪控制广泛应用于机械系统、自动化设备、机器人和其他需要高精度位置控制的应用领域。
它能够实现对系统的精确控制，使得系统能够迅速、准确地响应外部输入和参考信号。
