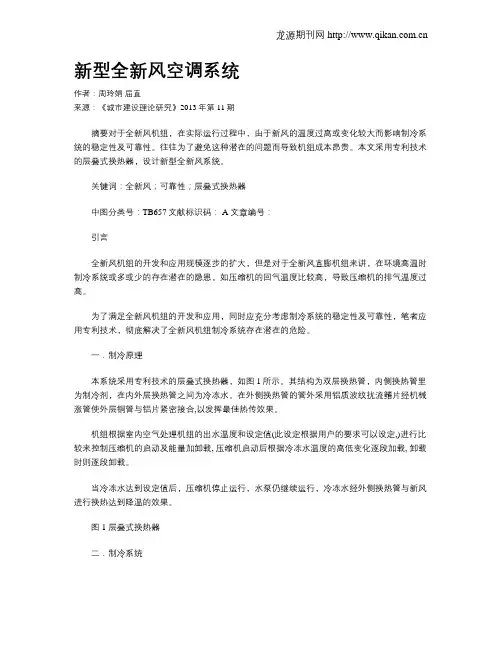

新型全新风空调系统

新型全新风空调系统
摘要对于全新风机组，在实际运行过程中，由于新风的温度过高或变化较大而影响制冷系统的稳定性及可靠性。

往往为了避免这种潜在的问题而导致机组成本昂贵。

本文采用专利技术的层叠式换热器，设计新型全新风系统。

关键词：全新风；可靠性；层叠式换热器
中图分类号：tb657文献标识码： a 文章编号：
引言
全新风机组的开发和应用规模逐步的扩大，但是对于全新风直膨机组来讲，在环境高温时制冷系统或多或少的存在潜在的隐患，如压缩机的回气温度比较高，导致压缩机的排气温度过高。

为了满足全新风机组的开发和应用，同时应充分考虑制冷系统的稳定性及可靠性，笔者应用专利技术，彻底解决了全新风机组制冷系统存在潜在的危险。

一．制冷原理
本系统采用专利技术的层叠式换热器，如图1所示。

其结构为双层换热管，内侧换热管里为制冷剂，在内外层换热管之间为冷冻水。

在外侧换热管的管外采用铝质波纹扰流鳍片经机械涨管使外层铜
管与铝片紧密接合,以发挥最佳热传效果。

机组根据室内空气处理机组的出水温度和设定值(此设定根据用户的要求可以设定,)进行比较来控制压缩机的启动及能量加卸载, 压缩机启动后根据冷冻水温度的高低变化逐段加载, 卸载时则逐
段卸载。

当冷冻水达到设定值后，压缩机停止运行，水泵仍继续运行，冷冻水经外侧换热管与新风进行换热达到降温的效果。

图1 层叠式换热器
二．制冷系统
压缩机的排气进入翅片冷凝器冷凝成液体制冷剂，经干燥过滤器进入膨胀阀进行降压节流，成为低压液态制冷剂后再进入层叠式蒸发器内管中进行换热而蒸发成气态制冷剂，经气液分离器后返回压缩机，周而复始的进行制冷循环。

内外侧换热管之间为水流通道。

水泵，循环水箱和层叠式蒸发器的内外管道组成水循环回路。

当层叠式蒸发器的出水温度达到设定值时，启动压缩机进行制冷运行，制冷剂经内侧换热管和水进行热交换使水温度降低，同时水经外侧铜管和新风进行换热，对新风进行降温除湿处理。

如图2所示。

图2 制冷原理系统图
在机组的设计新风进风温度为45℃条件下制冷量为30kw,压缩机采用涡旋压缩机，制冷剂为r134a。

在新风进风温度45℃时，机组仍能稳定正常运行，当蒸发器中得出水温度达到设定值15℃时，压缩机启动运行，对冷冻水进行冷却，
当出水温度达到7℃，压缩机停止运行。

根据空气处理机组的出水温度来决定是否开启压缩机进行制冷运行。

三．新型全新风风冷机组的特点：
1. 机组运行的环境温度范围为20～52℃。

新风温度不论高低，全新风机组均运行稳定,可靠。

2.机组形式丰富且结构紧凑，外形美观，功能齐备，
3.空气处理机组采用制冷剂和水交换、水和空气交换的层叠换热结构，制冷剂经内侧铜管与水进行换热而蒸发，同时水的温度降低，水再经外侧换热管及铝鳍片与空气进行热交换，实现对空气的降温冷却及除湿处理。

4.稳定的机组性能。

使用层叠换热器可以实现恒定的蒸发压力，通过换热器之间的中间介质水的流量调节可调整机组有恒定的蒸
发压力。

另外，机组中的制冷剂不直接与高温空气进行换热，空气温度的变化不会引起制冷系统的严重震荡，系统稳定可靠，增加机组的使用寿命。

5.储能和能量调节。

通过循环水箱能实现能量的调节和存储，机组通过大的储能水箱把多余的能量储存起来，增加压缩机的停机时间，为了防止压缩机的频繁启动，对压缩机容量进行加卸载和限载控制。

6.传热效率高。

制冷剂直接与水换热，换热系数高，机组高效可靠运行。

7. 内外换热管之间的间隙很小，一般只有1.5~2mm。

因此该机组
对冷冻水的洁净度要求比较高。
