格构柱技术交底
技术交底书
≥20cm，双面焊接长度≥10cm,焊缝高10mm），使格构柱位于钢筋笼中间，保证格构柱各面与钢筋笼间距均匀、位置准确柱身铅垂。
如下图所示：
连接钢筋
钢筋笼与格构柱连接
固定时格构柱必须居于钢筋笼正中心，中心线与桩位中心线误差≤±5mm，垂直度偏差≤L/500且≤15mm。
(8) 砼浇筑
灌注桩砼采用C30水下混凝土，坍落度为18cm，导管选用Ф300，施工前进行封密性检查，浇注水下砼前，检查孔深及沉渣厚度，导管应离孔底30至50cm 为宜，首批混凝土量应保证导管埋管深度不小于2m，防止泥浆回流入导管。
砼浇注时导管埋入砼内深度控制在2～6m以内，当砼浇至钢筋笼底部时，应放慢砼入管速度，减小砼上升顶力对钢筋笼作用，达到控制钢筋笼上浮的目的。
提拔导管前必须对砼面高度进行测量，以免拔空导管造成质量事故。
为保证地下墙顶端混凝土质量，混凝土浇灌顶面标高比设计标高高出30～50cm。
砼灌注桩质量验收标准如下：
砼灌注桩质量验收标准
项目偏差检查方法
浇筑前孔深0～+300mm 用重锤量
浇筑前沉渣厚度0～+50mm 用重锤量
桩位偏差不大于100mm 用钢尺量
交底人：复核人：接受人：。

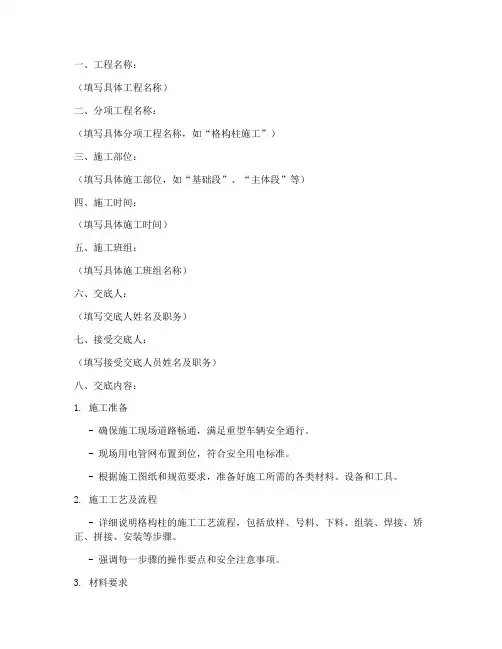

格构施工安全技术交底模板
一、工程名称：（填写具体工程名称）二、分项工程名称：（填写具体分项工程名称，如“格构柱施工”）三、施工部位：（填写具体施工部位，如“基础段”、“主体段”等）四、施工时间：（填写具体施工时间）五、施工班组：（填写具体施工班组名称）六、交底人：（填写交底人姓名及职务）七、接受交底人：（填写接受交底人员姓名及职务）八、交底内容：1. 施工准备- 确保施工现场道路畅通，满足重型车辆安全通行。
- 现场用电管网布置到位，符合安全用电标准。
- 根据施工图纸和规范要求，准备好施工所需的各类材料、设备和工具。
2. 施工工艺及流程- 详细说明格构柱的施工工艺流程，包括放样、号料、下料、组装、焊接、矫正、拼接、安装等步骤。
- 强调每一步骤的操作要点和安全注意事项。
3. 材料要求- 钢材：严格按照设计要求选用钢材，确保材料质量符合国家标准。
- 焊接材料：选用符合国家标准的焊条、焊剂等焊接材料。
- 其他材料：如连接件、垫板等，均需符合设计要求。
4. 安全技术措施- 施工现场设置安全警示标志，明确危险区域。
- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高处作业时，必须使用安全绳，确保作业人员安全。
- 焊接作业时，必须采取防风、防雨、防尘措施，确保作业环境安全。
- 施工现场配备消防器材，定期进行消防演练。
5. 操作规程- 钢材切割、组装、焊接等操作必须严格按照操作规程进行。
- 严禁酒后作业、疲劳作业。
- 发现安全隐患，立即停止作业，并及时上报处理。
6. 应急措施- 制定应急预案，明确事故报告、救援、处理程序。
- 施工现场配备急救药品和器材，确保及时救治受伤人员。
九、注意事项1. 施工过程中，严格遵循安全生产法律法规和操作规程。
2. 加强施工人员的安全教育培训，提高安全意识。
3. 定期对施工现场进行安全检查，及时发现和消除安全隐患。
4. 施工过程中，密切注意天气变化，遇有恶劣天气，立即停止施工。
十、验收标准1. 格构柱的尺寸、形状、焊接质量等应符合设计要求。
塔吊格构柱挖土安全技术交底
（3）在挖土过程中安全员要全程指挥，防止挖机在挖土过程中动臂及铲头碰撞格构柱，对格构柱造成破坏。
（4）当土方挖至支撑梁标高后，要及时做好格构柱加固措施。
（5）在整个挖土及格构柱加固过程中，改塔机必须停止使用，待加固完成后，方可继续投入使用。
塔吊格构柱安全技术交底
工程名称：C5-1-4-3
施工单位
南通五建加上刚才有限公司
建设单位
银基发展（上海）
分项工程名称
土方开挖
作业单位
交底部门
交底人
施工期限
年 月 日至年 月 日
接受交底班组或员工签名：
交底内容：
根据塔吊基础专家评审意见，在对塔吊格构柱周边土方开挖时需要注意以下几点：
（1）பைடு நூலகம்构柱周边土方需分层开挖，一次性挖深不得超过2m。
格构柱塔吊基础技术交底
技术交底记录技术交底记录技术交底记录技术交底记录工程名称***施工单位***交底部位地基与基础工程工序名称1#8#塔吊格构柱基础施工4、预埋螺栓的螺母、垫圈和垫板在混凝土浇筑前，必须用塑料胶布包裹措施，以防止螺杆和螺纹等受到混凝土污染、损坏，使预埋螺栓报废。
砼浇筑完成后，拆除，涂刷黄油；5、所有钢结构的焊接均为接触面长度内满焊，质量应符合《建筑钢结构焊接技术规程》，应采取必要的措施保证格构柱各边与主撑轴线垂直或平行，焊缝厚度≥8mm。
6、混凝土施工6.1、混凝土浇筑下落高度要尽可能的低，贴近钢筋，防止砼发生离析。
浇筑速度控制好缓慢下落。
6.2、振捣棒振捣要做到“快插慢拔”，在振捣过程中振捣棒要上下略有抽动，使上下振动均匀。
每点振捣时间一般为20-30秒，但还要视混凝土表面成水平不再显著下沉、不再出现气泡、表面泛出灰浆为准，振点间距不得超过400mm。
分层浇筑时，振捣棒插入下层不得小于50m消除两层间接缝。
振捣时，禁止振动预埋节和碰撞钢筋，避免造成预埋节位置变动。
6.3、基础表面要求混凝土原浆找平压光，满足安装塔吊。
7、防雷接地塔吊基础各做一组防雷接地，接地电阻值不大于4Ω。
防雷接地做法：用—40×4mm镀锌扁钢将四根格构柱周边一圈连接，并在斜对两根立柱桩上焊接—40×4mm镀锌扁钢引出线。
焊接长度应符合要求。
避雷引下线采用35mm²铜芯线，一端与—40×4mm镀锌扁钢用M10螺栓锚固，上端与塔帽避雷针锚固。
技术负责人交底人接受交底人技术交底记录技术交底记录。

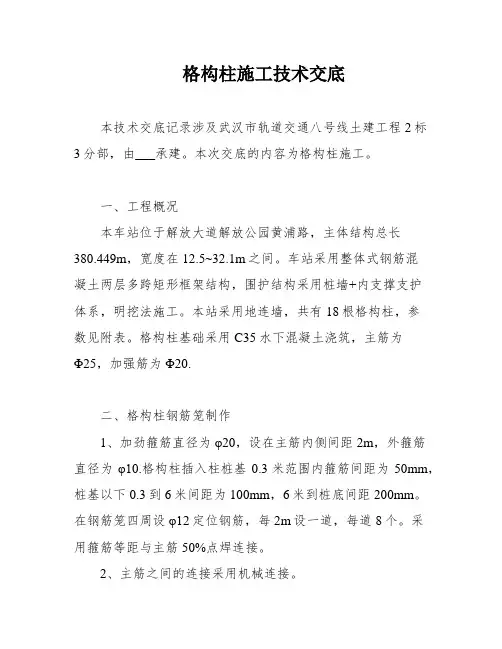

格构柱施工技术交底
格构柱施工技术交底本技术交底记录涉及武汉市轨道交通八号线土建工程2标3分部，由___承建。
本次交底的内容为格构柱施工。
一、工程概况本车站位于解放大道解放公园黄浦路，主体结构总长380.449m，宽度在12.5~32.1m之间。
车站采用整体式钢筋混凝土两层多跨矩形框架结构，围护结构采用桩墙+内支撑支护体系，明挖法施工。
本站采用地连墙，共有18根格构柱，参数见附表。
格构柱基础采用C35水下混凝土浇筑，主筋为Φ25，加强筋为Φ20.二、格构柱钢筋笼制作1、加劲箍筋直径为φ20，设在主筋内侧间距2m，外箍筋直径为φ10.格构柱插入柱桩基0.3米范围内箍筋间距为50mm，桩基以下0.3到6米间距为100mm，6米到桩底间距200mm。
在钢筋笼四周设φ12定位钢筋，每2m设一道，每道8个。
采用箍筋等距与主筋50%点焊连接。
2、主筋之间的连接采用机械连接。
3、绑扎、焊接、直螺纹连接等施工工艺、质量要求与钻孔灌注桩相同。
三、格构柱的制作1、主材要求钢格构柱和型钢按图纸要求加工焊接，根据技术交底要求计算出各部件长度、宽度。
格构柱采用Q235钢制作，4根等肢角钢（L160*160*14），缀板采用钢板（缀板1：厚度t=14，断面为150*540*14，每断面4快；焊条采用E43型。
2、图上未注明的焊缝高度为10mm；缀板间距450mm，格构柱高度、断面、顶部预埋件见附图。
3、格构柱与钢筋笼连接：采用φ14钢筋与钢筋笼主筋“井字形”焊接连接间距300mm。
4、角钢与角钢连接：采用缀板进行焊接。
四、格构柱安装1、安装步骤第一步：先将加工好的钢筋笼调入孔内，并在孔口露出3米钢筋笼，钢筋笼顶部下3m位置增加一道加强箍筋。
第二步：吊装格构柱：采用25t吊车将格构柱整体吊放入孔内。
本文记录了武汉市轨道交通八号线土建工程2标3分部___的格构柱施工技术交底过程。
第一步是钢筋加工，包括将钢筋加工成“井字形”并与钢筋笼加劲箍筋连接，无加劲箍筋部位采用就近增加拉筋的方法与钢筋笼主筋连接。

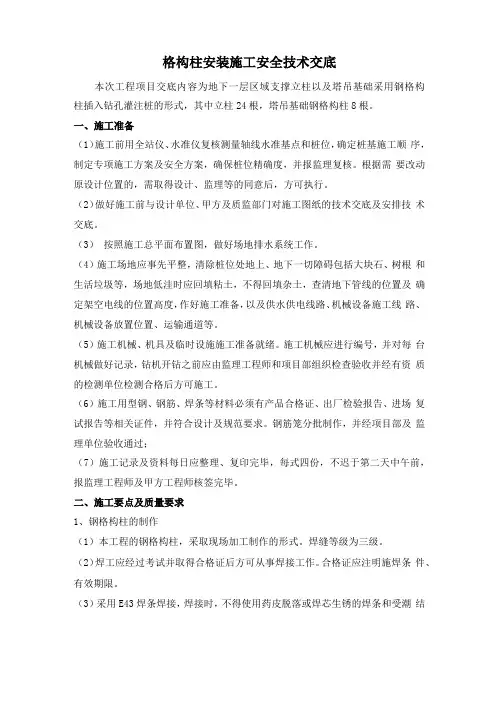

格构柱安装施工安全技术交底
格构柱安装施工安全技术交底本次工程项目交底内容为地下一层区域支撑立柱以及塔吊基础采用钢格构柱插入钻孔灌注桩的形式，其中立柱24根，塔吊基础钢格构柱8根。
一、施工准备（1）施工前用全站仪、水准仪复核测量轴线水准基点和桩位，确定桩基施工顺序，制定专项施工方案及安全方案，确保桩位精确度，并报监理复核。
根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。
（2）做好施工前与设计单位、甲方及质监部门对施工图纸的技术交底及安排技术交底。
（3）按照施工总平面布置图，做好场地排水系统工作。
（4）施工场地应事先平整，清除桩位处地上、地下一切障碍包括大块石、树根和生活垃圾等，场地低洼时应回填粘土，不得回填杂土，查清地下管线的位置及确定架空电线的位置高度，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。
（5）施工机械、机具及临时设施施工准备就绪。
施工机械应进行编号，并对每台机械做好记录，钻机开钻之前应由监理工程师和项目部组织检查验收并经有资质的检测单位检测合格后方可施工。
（6）施工用型钢、钢筋、焊条等材料必须有产品合格证、出厂检验报告、进场复试报告等相关证件，并符合设计及规范要求。
钢筋笼分批制作，并经项目部及监理单位验收通过；（7）施工记录及资料每日应整理、复印完毕，每式四份，不迟于第二天中午前，报监理工程师及甲方工程师核签完毕。
二、施工要点及质量要求1、钢格构柱的制作（1）本工程的钢格构柱，采取现场加工制作的形式。
焊缝等级为三级。
（2）焊工应经过考试并取得合格证后方可从事焊接工作。
合格证应注明施焊条件、有效期限。
（3）采用E43焊条焊接，焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
（4）施焊前，焊工应复查焊件接头质量和焊区的处理情况。
当不符合要求时，应经修整合格后方可施焊。
（5）对接接头、T形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。
格构柱安装施工安全技术交底
格构柱安装施工安全技术交底本次工程项目交底内容为地下一层区域支撑立柱以及塔吊基础采用钢格构柱插入钻孔灌注桩的形式，其中立柱24根，塔吊基础钢格构柱8根。
一、施工准备（1）施工前用全站仪、水准仪复核测量轴线水准基点和桩位，确定桩基施工顺序，制定专项施工方案及安全方案，确保桩位精确度，并报监理复核。
根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。
（2）做好施工前与设计单位、甲方及质监部门对施工图纸的技术交底及安排技术交底。
（3）按照施工总平面布置图，做好场地排水系统工作。
（4）施工场地应事先平整，清除桩位处地上、地下一切障碍包括大块石、树根和生活垃圾等，场地低洼时应回填粘土，不得回填杂土，查清地下管线的位置及确定架空电线的位置高度，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。
（5）施工机械、机具及临时设施施工准备就绪。
施工机械应进行编号，并对每台机械做好记录，钻机开钻之前应由监理工程师和项目部组织检查验收并经有资质的检测单位检测合格后方可施工。
（6）施工用型钢、钢筋、焊条等材料必须有产品合格证、出厂检验报告、进场复试报告等相关证件，并符合设计及规范要求。
钢筋笼分批制作，并经项目部及监理单位验收通过；（7）施工记录及资料每日应整理、复印完毕，每式四份，不迟于第二天中午前，报监理工程师及甲方工程师核签完毕。
二、施工要点及质量要求1、钢格构柱的制作（1）本工程的钢格构柱，采取现场加工制作的形式。
焊缝等级为三级。
（2）焊工应经过考试并取得合格证后方可从事焊接工作。
合格证应注明施焊条件、有效期限。
（3）采用E43焊条焊接，焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
（4）施焊前，焊工应复查焊件接头质量和焊区的处理情况。
当不符合要求时，应经修整合格后方可施焊。
（5）对接接头、T形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。
格构柱安全技术交底模板
一、交底目的为确保格构柱施工过程中的安全，预防安全事故的发生，现将格构柱施工过程中的安全技术要求进行交底。
二、交底内容1. 施工人员要求- 所有参与格构柱施工的作业人员必须经过专业培训，取得相关资格证书，熟悉本工程的安全技术要求。
- 作业人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工材料要求- 所有施工材料必须符合国家相关标准，并有合格证明。
- 型钢、钢板等材料应平整、无裂纹、无变形，焊接质量符合要求。
3. 施工工艺要求- 格构柱的组装、焊接、吊装、运输等工序必须严格按照施工方案执行。
- 焊接作业时，必须采取防火、防毒、防尘等措施。
- 吊装作业时，必须确保吊车、吊具、吊索具等设备安全可靠，严禁超载。
4. 施工环境要求- 施工现场必须保持整洁、有序，消除安全隐患。
- 施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
- 施工现场应配备消防器材，确保消防通道畅通。
5. 安全措施- 施工前，必须对施工现场进行全面检查，确保施工安全。
- 施工过程中，必须加强对施工人员的安全教育和培训，提高安全意识。
- 严格执行“三同时”原则，即施工、安全、质量同时进行。
- 加强对施工现场的巡查，发现问题及时整改。
三、注意事项1. 施工过程中，严禁酒后作业、疲劳作业。
2. 施工人员必须严格遵守操作规程，不得擅自改变施工工艺。
3. 施工现场严禁使用不合格的施工材料。
4. 施工过程中，如遇特殊情况，必须立即停止施工，并报告上级部门。
四、应急处理1. 如发生安全事故，立即停止施工，启动应急预案。
2. 立即组织抢救伤员，并拨打急救电话。
3. 保护现场，等待相关部门调查处理。
五、总结格构柱施工过程中，安全工作至关重要。
各参建单位必须高度重视，认真落实各项安全技术措施，确保施工安全。
希望大家共同努力，共创安全、文明、和谐的施工环境。
六、交底人：________七、接受交底人：________八、交底日期：____年__月__日。
格构柱技术交底
技术交底书3、钻进成孔成孔开始前应充分做好准备工作，施工过程应做好施工原始记录。
钻机定位时要求钻机站位稳固、安全可靠，确保在施工中不发生倾斜、移动。
保证钻头中心和桩孔中心在同一铅垂线上，并且钻头中心与桩孔中心偏差不大于50mm ，确保钻孔的垂直度与桩位偏差满足设计与规范要求。
4、清孔清孔的目的是调换孔内渣土，消除钻渣和沉淀，直到清除孔底沉渣清孔结束，会同监理人员对孔深，孔底沉渣等情况进行检查，并及时填写成孔验收单，清孔后半小时内应灌注砼。
5、钢筋笼制作及吊放在旋挖机钻孔的同时，钢筋笼在现场加工制作，钢筋笼制作所用的钢筋规格、数量及焊接制作的质量要求严格按照设计图纸和有关规范要求进行，钢筋笼制作偏差应严格控制在允许偏差范围内。
钢筋笼制作成形后，应会同监理人员进行验收。
为确保钢筋保护层的厚度，在钢筋笼主筋上每隔2m 设置一道定位垫块，每道断面对称放置4只，钢筋笼经验收合格后，方能放入孔内。
（二）、格构柱与钢筋笼安装1、格构柱采用一台50T 吊机进行吊放，吊点位于格构柱上部。
2、钢立柱为Q235B 钢，焊条E43，所有焊缝必须满焊，未注明的焊缝厚度均为10mm,立柱选用4L160*16等肢角钢，缀板为4-400*300*10。
格构柱固定采用钢筋笼部分主筋上部弯起，与格构柱缀板及角钢焊接固定，固定时格构柱必须居于钢筋笼正中心。
焊接过程中，吊车始终吊住格构柱，避免其受力。
型钢中桩吊放时应精确定位，要求型钢中桩中心线与桩位中心线误差≤±5mm，垂直度偏差≤L/150且≤15mm。
3、格构柱与钢筋笼焊接：（1）钢立柱插入灌注桩内3米，与灌注桩可靠焊接一起吊放。
在格构柱每边的图3.1钢筋笼与格构柱连接。
格构柱防水_技术交底_2
一、格构柱部位防水施工措施
2.1、格构柱部位防水施工
2.1.1施工工艺
1）垫层混凝土浇筑完成后，将格构柱中部混凝土剔除，注意不得损坏格构柱柱体。
剔除高度：自垫层顶至基础底板上皮标高。
2）在格构柱柱身焊接止水钢板，高度位于基础底板半高处，具体做法见下图：
3）、格构柱内部及四周防水卷材沿柱身卷至止水钢板下侧，并用专用胶粘接牢固。
之后按照图纸要求施工防水保护层
2.1.2、质量要点
1）格构柱下部垫层施工时一定要由人工进行抹平，铺设防水前进行清理。
2）防水层与止水钢板粘接必须牢固，防水层接缝处必须严密；
3）止水钢板焊接时不得损坏原格构柱身，不得有咬肉、气孔，夹渣及裂纹。
格构柱施工技术交底
3）泥浆调制格构柱桩采用泥浆护壁法成孔。
泥浆宜采用膨润土或高液限粘土造浆，各项指标根据地质情况进行配置，其参考配置如下：泥浆比重1.05～1.3；粘度：19～28s；含砂率≯4％；PH值应大于6.5；胶体率≮95％；失水率（ml/30min）：14～20。
地层情况较差时可以掺入适量碳酸钠或烧碱等外加剂，以提高泥浆粘度和胶体率，保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。
4）钻孔清孔钻机安装就位后，保证底座和顶端平稳，旋转钻机顶部的起吊滑轮缘、转盘中心和桩孔中心三者在同一铅垂线上，偏差不大于2cm。
钻机开钻之前，检查各项准备工作情况，包括主要机具、设备的检查、维修及其摆放的位置，确定无误后，方可开钻。
钻孔采用泥浆护壁，钻进过程中，孔内泥浆始终高出护筒底脚0.5m以上或地下水位 1.5～2.0m，并随时检查泥浆比重、粘度、胶体率、失水率和酸碱度，使之满足规范的要求。
开钻时，以低档慢速钻进，钻至护筒底部1.0m后，再以正常速度钻进。
在钻进过程中，应注意地层变化，对不同的土层，采用不同的钻进方法：在粘质土中钻进，由于泥浆粘性大，钻头所受阻力也大，易糊钻，宜选用尖底钻锥中等转速、大泵量、稀泥浆钻进；在砂类土或软土层钻进时，易坍孔，宜选用平底钻头，控制进尺，低挡慢速、大泵量、稠泥浆钻进；在卵石、砾石类土层中钻进时，因土层软硬不均，会引起钻头跳动，钻杆摆动加大和钻头偏斜等现象，易使钻机因超负荷而损坏，宜采用低档慢速、优质泥浆、大泵量的方法钻进。
钻孔作业连续进行，随时测定泥浆比重，并保持孔内泥浆面高度，防止塌孔。
钻孔桩桩径允许偏差为±50mm，孔位水平位移≤50mm，垂直度≤1/200L。
成孔后，对钻孔进行清理，泥浆比重不大于1.1，含砂率小于2%，黏度17~20s。
严禁采用加深钻孔深度方法代替清孔。
不采用加大孔深的方法来代替清孔。
5）钢筋笼加工及吊装钢筋笼尺寸及具体形状见附图。
