钢筋笼及格构柱技术交底
钢筋笼技术交底
钢筋笼制作技术交底一、钢筋准备1、凡参加钢筋焊接施工的操作人员必须经过专门的技术培训，并经考试合格后持证上岗。
2、所有进场钢筋以及型钢必须有出厂合格证及复验报告，焊条、焊剂必须有出厂合格证。
钢筋要分类堆放，并用标牌标明钢筋型号、规格、状态等。
底部要垫高，离地面不得小于300㎜距离，上面要用厚塑料薄膜或者彩条布覆盖。
3、焊前清除钢筋端头150mm范围内的铁锈、油渍、泥污等，端头有弯曲的必须调直或切除。
4、钢筋必须用切断机切断，钢筋切口断面与钢筋的轴线垂直，不得有挠曲变形，并不得用气割下料。
5、受力钢筋的接头避开柱、梁端部钢筋加密区，并且接头端距钢筋弯折处不得小于钢筋直径的10倍长度。
6、自制笼式探孔器加工，探孔器采用Φ25钢筋制作，外径98㎝，长度为5米，两端头50㎝直径收小到40㎝。
二、钻孔桩钢筋的加工本工程钻孔桩Φ25主筋连接采用直螺纹机械连接，且同一断面的接头截面（35d875㎜）不大于50%，钢筋笼下部15cm收口角度为15°。
Φ25主筋剥肋滚丝头加工采用机械加工，剥肋直径23.7±0.2㎜、螺纹尺寸M26×3㎜、丝头长35㎜、完整丝圈数≥9；套筒采用M26×3标准型套筒、套筒外径39㎜、长度70㎜。
直螺纹连接必须确保连接套筒饱满，严禁出现套筒中部空余。
箍筋采用电弧搭接焊接，焊缝应饱满，无夹渣，且不咬筋。
Φ16加强箍筋不得进行接长,环形封口电弧搭接焊，焊缝长双面焊80㎜（5d），单面焊160㎜(10d)，焊条采用E4003；φ12螺旋箍筋接长采用电弧焊接, 焊缝长双面焊60㎜（5d），单面焊120㎜(10d)，焊条采用E4003。
φ12螺旋箍筋亦可采用搭接接长，搭接长度不少于420㎜（35d）。
钢筋接长后其轴线应当一致。
N1主筋底部收口在制作时可以弯曲成型，顶部弯钩待施工冠梁钢筋时进行弯曲。
螺旋箍筋接长可以要制作钢筋笼时再接长。
每种类型钢筋应该首先进行试加工，待检查合格后再正式加工。
格构柱施工技术交底
格构柱施工技术交底本技术交底记录涉及武汉市轨道交通八号线土建工程2标3分部，由___承建。
本次交底的内容为格构柱施工。
一、工程概况本车站位于解放大道解放公园黄浦路，主体结构总长380.449m，宽度在12.5~32.1m之间。
车站采用整体式钢筋混凝土两层多跨矩形框架结构，围护结构采用桩墙+内支撑支护体系，明挖法施工。
本站采用地连墙，共有18根格构柱，参数见附表。
格构柱基础采用C35水下混凝土浇筑，主筋为Φ25，加强筋为Φ20.二、格构柱钢筋笼制作1、加劲箍筋直径为φ20，设在主筋内侧间距2m，外箍筋直径为φ10.格构柱插入柱桩基0.3米范围内箍筋间距为50mm，桩基以下0.3到6米间距为100mm，6米到桩底间距200mm。
在钢筋笼四周设φ12定位钢筋，每2m设一道，每道8个。
采用箍筋等距与主筋50%点焊连接。
2、主筋之间的连接采用机械连接。
3、绑扎、焊接、直螺纹连接等施工工艺、质量要求与钻孔灌注桩相同。
三、格构柱的制作1、主材要求钢格构柱和型钢按图纸要求加工焊接，根据技术交底要求计算出各部件长度、宽度。
格构柱采用Q235钢制作，4根等肢角钢（L160*160*14），缀板采用钢板（缀板1：厚度t=14，断面为150*540*14，每断面4快；焊条采用E43型。
2、图上未注明的焊缝高度为10mm；缀板间距450mm，格构柱高度、断面、顶部预埋件见附图。
3、格构柱与钢筋笼连接：采用φ14钢筋与钢筋笼主筋“井字形”焊接连接间距300mm。
4、角钢与角钢连接：采用缀板进行焊接。
四、格构柱安装1、安装步骤第一步：先将加工好的钢筋笼调入孔内，并在孔口露出3米钢筋笼，钢筋笼顶部下3m位置增加一道加强箍筋。
第二步：吊装格构柱：采用25t吊车将格构柱整体吊放入孔内。
本文记录了武汉市轨道交通八号线土建工程2标3分部___的格构柱施工技术交底过程。
第一步是钢筋加工，包括将钢筋加工成“井字形”并与钢筋笼加劲箍筋连接，无加劲箍筋部位采用就近增加拉筋的方法与钢筋笼主筋连接。
格构柱安装施工安全技术交底
格构柱安装施工安全技术交底本次工程项目交底内容为地下一层区域支撑立柱以及塔吊基础采用钢格构柱插入钻孔灌注桩的形式，其中立柱24根，塔吊基础钢格构柱8根。
一、施工准备（1）施工前用全站仪、水准仪复核测量轴线水准基点和桩位，确定桩基施工顺序，制定专项施工方案及安全方案，确保桩位精确度，并报监理复核。
根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。
（2）做好施工前与设计单位、甲方及质监部门对施工图纸的技术交底及安排技术交底。
（3）按照施工总平面布置图，做好场地排水系统工作。
（4）施工场地应事先平整，清除桩位处地上、地下一切障碍包括大块石、树根和生活垃圾等，场地低洼时应回填粘土，不得回填杂土，查清地下管线的位置及确定架空电线的位置高度，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。
（5）施工机械、机具及临时设施施工准备就绪。
施工机械应进行编号，并对每台机械做好记录，钻机开钻之前应由监理工程师和项目部组织检查验收并经有资质的检测单位检测合格后方可施工。
（6）施工用型钢、钢筋、焊条等材料必须有产品合格证、出厂检验报告、进场复试报告等相关证件，并符合设计及规范要求。
钢筋笼分批制作，并经项目部及监理单位验收通过；（7）施工记录及资料每日应整理、复印完毕，每式四份，不迟于第二天中午前，报监理工程师及甲方工程师核签完毕。
二、施工要点及质量要求1、钢格构柱的制作（1）本工程的钢格构柱，采取现场加工制作的形式。
焊缝等级为三级。
（2）焊工应经过考试并取得合格证后方可从事焊接工作。
合格证应注明施焊条件、有效期限。
（3）采用E43焊条焊接，焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
（4）施焊前，焊工应复查焊件接头质量和焊区的处理情况。
当不符合要求时，应经修整合格后方可施焊。
（5）对接接头、T形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。
格构柱安装施工安全技术交底
格构柱安装施工安全技术交底本次工程项目交底内容为地下一层区域支撑立柱以及塔吊基础采用钢格构柱插入钻孔灌注桩的形式，其中立柱24根，塔吊基础钢格构柱8根。
一、施工准备（1）施工前用全站仪、水准仪复核测量轴线水准基点和桩位，确定桩基施工顺序，制定专项施工方案及安全方案，确保桩位精确度，并报监理复核。
根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。
（2）做好施工前与设计单位、甲方及质监部门对施工图纸的技术交底及安排技术交底。
（3）按照施工总平面布置图，做好场地排水系统工作。
（4）施工场地应事先平整，清除桩位处地上、地下一切障碍包括大块石、树根和生活垃圾等，场地低洼时应回填粘土，不得回填杂土，查清地下管线的位置及确定架空电线的位置高度，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。
（5）施工机械、机具及临时设施施工准备就绪。
施工机械应进行编号，并对每台机械做好记录，钻机开钻之前应由监理工程师和项目部组织检查验收并经有资质的检测单位检测合格后方可施工。
（6）施工用型钢、钢筋、焊条等材料必须有产品合格证、出厂检验报告、进场复试报告等相关证件，并符合设计及规范要求。
钢筋笼分批制作，并经项目部及监理单位验收通过；（7）施工记录及资料每日应整理、复印完毕，每式四份，不迟于第二天中午前，报监理工程师及甲方工程师核签完毕。
二、施工要点及质量要求1、钢格构柱的制作（1）本工程的钢格构柱，采取现场加工制作的形式。
焊缝等级为三级。
（2）焊工应经过考试并取得合格证后方可从事焊接工作。
合格证应注明施焊条件、有效期限。
（3）采用E43焊条焊接，焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
（4）施焊前，焊工应复查焊件接头质量和焊区的处理情况。
当不符合要求时，应经修整合格后方可施焊。
（5）对接接头、T形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。
格构柱技术交底
技术交底书3、钻进成孔成孔开始前应充分做好准备工作，施工过程应做好施工原始记录。
钻机定位时要求钻机站位稳固、安全可靠，确保在施工中不发生倾斜、移动。
保证钻头中心和桩孔中心在同一铅垂线上，并且钻头中心与桩孔中心偏差不大于50mm ，确保钻孔的垂直度与桩位偏差满足设计与规范要求。
4、清孔清孔的目的是调换孔内渣土，消除钻渣和沉淀，直到清除孔底沉渣清孔结束，会同监理人员对孔深，孔底沉渣等情况进行检查，并及时填写成孔验收单，清孔后半小时内应灌注砼。
5、钢筋笼制作及吊放在旋挖机钻孔的同时，钢筋笼在现场加工制作，钢筋笼制作所用的钢筋规格、数量及焊接制作的质量要求严格按照设计图纸和有关规范要求进行，钢筋笼制作偏差应严格控制在允许偏差范围内。
钢筋笼制作成形后，应会同监理人员进行验收。
为确保钢筋保护层的厚度，在钢筋笼主筋上每隔2m 设置一道定位垫块，每道断面对称放置4只，钢筋笼经验收合格后，方能放入孔内。
（二）、格构柱与钢筋笼安装1、格构柱采用一台50T 吊机进行吊放，吊点位于格构柱上部。
2、钢立柱为Q235B 钢，焊条E43，所有焊缝必须满焊，未注明的焊缝厚度均为10mm,立柱选用4L160*16等肢角钢，缀板为4-400*300*10。
格构柱固定采用钢筋笼部分主筋上部弯起，与格构柱缀板及角钢焊接固定，固定时格构柱必须居于钢筋笼正中心。
焊接过程中，吊车始终吊住格构柱，避免其受力。
型钢中桩吊放时应精确定位，要求型钢中桩中心线与桩位中心线误差≤±5mm，垂直度偏差≤L/150且≤15mm。
3、格构柱与钢筋笼焊接：（1）钢立柱插入灌注桩内3米，与灌注桩可靠焊接一起吊放。
在格构柱每边的图3.1钢筋笼与格构柱连接。
钢筋笼技术交底

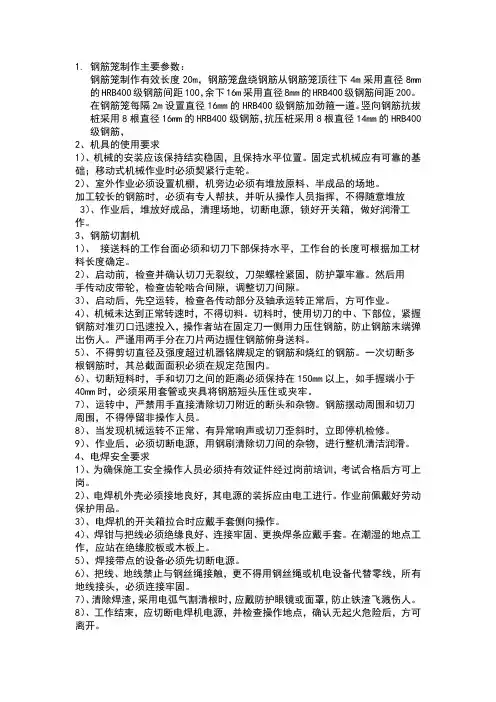

1.钢筋笼制作主要参数：钢筋笼制作有效长度20m，钢筋笼盘绕钢筋从钢筋笼顶往下4m采用直径8mm 的HRB400级钢筋间距100，余下16m采用直径8mm的HRB400级钢筋间距200。
在钢筋笼每隔2m设置直径16mm的HRB400级钢筋加劲箍一道。
竖向钢筋抗拔桩采用8根直径16mm的HRB400级钢筋，抗压桩采用8根直径14mm的HRB400级钢筋，2、机具的使用要求1）、机械的安装应该保持结实稳固，且保持水平位置。
固定式机械应有可靠的基础；移动式机械作业时必须契紧行走轮。
2）、室外作业必须设置机棚，机旁边必须有堆放原料、半成品的场地。
加工较长的钢筋时，必须有专人帮扶，并听从操作人员指挥，不得随意堆放3）、作业后，堆放好成品，清理场地，切断电源，锁好开关箱，做好润滑工作。
3、钢筋切割机1）、接送料的工作台面必须和切刀下部保持水平，工作台的长度可根据加工材料长度确定。
2）、启动前，检查并确认切刀无裂纹，刀架螺栓紧固，防护罩牢靠。
然后用手传动皮带轮，检查齿轮啮合间隙，调整切刀间隙。
3）、启动后，先空运转，检查各传动部分及轴承运转正常后，方可作业。
4）、机械未达到正常转速时，不得切料。
切料时，使用切刀的中、下部位，紧握钢筋对准刃口迅速投入，操作者站在固定刀一侧用力压住钢筋，防止钢筋末端弹出伤人。
严谨用两手分在刀片两边握住钢筋俯身送料。
5）、不得剪切直径及强度超过机器铭牌规定的钢筋和烧红的钢筋。
一次切断多根钢筋时，其总截面面积必须在规定范围内。
6）、切断短料时，手和切刀之间的距离必须保持在150mm以上，如手握端小于40mm时，必须采用套管或夹具将钢筋短头压住或夹牢。
7）、运转中，严禁用手直接清除切刀附近的断头和杂物。
钢筋摆动周围和切刀周围，不得停留非操作人员。
8）、当发现机械运转不正常、有异常响声或切刀歪斜时，立即停机检修。
9）、作业后，必须切断电源，用钢刷清除切刀间的杂物，进行整机清洁润滑。
4、电焊安全要求1）、为确保施工安全操作人员必须持有效证件经过岗前培训，考试合格后方可上岗。
钢筋笼技术交底
（1）每根桩基选择1条主筋作为接地钢筋，作为接地钢筋的主筋采用焊接，务必确保焊接长度及质量。
（2）钢筋笼加工时，要在顶节钢筋笼的接地钢筋上焊接1个钢筋头作为标记。
（3）作为接地钢筋的主筋不得滚丝，避免标记不准。
4、钢筋笼的验收
钢筋骨架的允许偏差和检验方法
序号
项 目
允许偏差
检验方法
1
钢筋骨架在承台底以下长度
3.3 使用前，检查钢筋无老锈及油污，钢筋外表有铁锈及油污时，需在安装前清除干净，锈蚀严重的钢筋严禁使用。
二、加工工艺
1、工艺流程
2、制作工艺及要求
2.1 钢筋笼的制作要求
（1）加工好的加强箍筋圆周上，等间距的画好主筋的位置，等间距布置；
（2）钢筋笼长度方向每隔2米布设1道加强箍筋卡座。对于钢筋笼两端部，用特制的钢筋笼胎模具固定钢筋的位置，保证钢筋笼接长时工作顺利。
（3）钢筋笼主筋的长度及数量均需按设计加工，均等间距布置。
（4）主筋错开长度不小于钢筋直径的35倍，要求主筋错开长度为1.0米。
（5）主筋滚丝时，要在滚丝端采用石笔标注滚丝的位置，滚丝时，滚丝长度等于套筒的1/2长度+1丝。
（6）对钢筋不需要切割端变形的，必须采用采用砂轮切割机割除变形部位。
（7）末节钢筋笼的主筋末端15.7cm处内弯17°，收口，避免钢筋笼下放时对护壁造成伤害。
（3）加强箍筋设在主筋内侧，从桩顶以下40cm处开始设置，间距为2.0米一道设置，设置加强箍筋处不再设置螺旋筋。
（4）严格控制加强箍筋成型直径，要在同一胎模上成型，避免直径出现较大的偏差，避免对主筋与加强箍筋焊接造成困难。
（5）成型的钢筋不得直接放在地面，必须放在指定的条形基础上，避免钢筋锈蚀。
技术交底(钢筋笼)
工程名称 交底项目 桩基钢筋笼施工技术要求 技术交底单位 交 底 日 期 年 月 日
钻孔桩钢筋笼制作技术交底 1、钢筋笼加工时,应严格按设计要求进行并符合规范规定，确保主筋平直， 位置准确，主筋接头应互相错开，保证同一截面（两截面间距离必须大于 35d 且≥50cm）的接头数量不多于主筋总根数的 50%。箍筋圆顺，间距符合设计及 规范要求。钢筋笼制作前应将钢筋除锈、调直，调直后的主筋中心线偏差应不 大于长度的 1%， 并不得有局部弯折。应根据骨架长度，按尽量减少接头和废料。 主筋应尽量用整根钢筋。钢筋笼要求采用加强筋成型法制作。制作时，按设计 要求尺寸做好加强筋圈，并根据要求标出主筋位置。把主筋摆在平整的工作平 台上，并标出加劲筋的位置。焊接时，使加劲筋上任一主筋的标记对准主筋中 部的加劲筋标记，扶正加劲筋，并用木制直角板校正加劲筋与主筋的垂直度， 然后点焊，在一根主筋上焊好全部加劲筋后，在骨架两端各站一人转动骨架， 将其余的主筋逐根照上法焊好，然后抬起骨架搁于支架上，套入盘筋，按设计 位置布好螺旋筋，并绑扎于主筋上。钢筋骨架的保护层，采用定位筋（4＃筋） ， 定位 4＃筋按坚直方向每隔 2 米设一道，每一道沿圆周布置 4 处。 2、为保证吊装时钢筋笼不变形，每隔 2m 在加强筋内侧用φ20～22 钢筋打 十字支撑与加强筋点焊牢固。钢筋笼吊装时采用专制的起吊工具卡起吊。吊装 就位时应竖直、慢速进行，以免划伤孔壁出现坍孔、扩孔及孔底沉淀太厚、清 孔清不出等现象,每下 2m 拆除支撑。钢筋笼上端通过预先焊接 4 根事先计算长 度的φ16～20mm 的钢筋，其顶端做成圆环固定在钻孔平台上，控制钢筋笼高程 及以免在灌注砼过程中发生掉笼或浮笼现象。
交底：
复核： 第 1 页共 1 页
接收：
