ADuM5240_5241_5242_CN
ADuM524x
三、典型参数
工作参数 工作电压 DC/DC 输出电压 DC/DC 输出电流 输入电平 符号 VDD VISO IISO VIH VIL 输出电平 最大输出电流 VOH VOL IO -18 VDD/VISO-0.1 VDD/VISO 0.0 0.1 18 Min 4.5 4.5 10 0.7VDD/VISO 0.3VDD/VISO Typ 5.0 5.2 Max 5.5 5.5 单位 V V mA V V V V mA
注意：当供应电源在 4.5~5.5V 之间时， 内部集成的 DC-DC 隔离电源工作，输出 5V，10mA。 当供应电源在 2.7~4.0V 之间时，内部集成的 DC-DC 隔离电源不工作，此时需外部电 源供电，以保证器件的正常工作。
四、芯片引脚配置和功能描述
图 4,ADuM5240 引脚图 引脚 1 2 3 4 8 名称 VDD VIA VIB GND VISO 供应电源(4.5V~5.5V) 逻辑输入 A 逻辑输入 B 电源地 DC/DC 输出(4.5V~5.5V) 第2页/共 6 页 功能描述
Http://
ADuM524x
7 6 5 VOA VOB GNDISO 逻辑输出 A 逻辑输出 B DC/DC 输出端电源地
ADuM5240 真值表
VDD 状态 有效 有效 有效 有效 有效 有效 有效 有效 有效 无效 无效 DC/DC 隔离电源 工作 工作 工作 工作 禁止 禁止 禁止 禁止 禁止 禁止 禁止 VISO 状态 有效(内部) 有效(内部) 有效(内部) 有效(内部) 有效(外部) 有效(外部) 有效(外部) 有效(外部) 无效 有效(外部) 无效 VIA 输入 高电平 低电平 高电平 低电平 高电平 低电平 高电平 低电平 X X X VIB 输入 高电平 低电平 低电平 高电平 高电平 低电平 低电平 高电平 X X X VOA 输出 高电平 低电平 高电平 低电平 高电平 低电平 高电平 低电平 高阻状态 低电平 高阻状态 VOB 输出 高电平 低电平 低电平 高电平 高电平 低电平 低电平 高电平 高阻状态 低电平 高阻状态
双通道数字隔离器ADUM1200ADUM1201中文资料
.；
双通道数字隔离器ADUM1200/ADUM1201中文资料
一、功能描述：~i%c:/ -
~AEv
$
l=]25txg
ADuM120x是基于ADI（Analog device, inc）公司的iCoupler磁耦隔离技术的双通道数字隔离器。
采用了高速CMOS工艺和芯片级的变压器技术，在性能、功耗、体积等
各方面都有光电隔离器件无法比拟的优势。
iCoupler磁耦隔离技术是ADI公司的一项专利隔离技术，
它是一种基于芯片尺寸的变压器隔离技术，
而非传统的光电耦合器所采用的发光二极管（LED）与光敏三极管的组合。
由于其取消了光电耦合器中影响效率的光电转换环节，
因此其功耗仅为光电耦合器的1/10~1/60。
iCoupler数字接口具有稳定的性能特征，
具有比光电耦合器更高的数据传输速率、时序精度和瞬态共模抑制能力。
消除了光电耦合不稳定的电流传输率，非线性传输，温度和使用寿命等方面的问题。
ADuM120x隔离器在一个器件中提供两个独立的隔离通道。
两侧工作电压为2.7V~5.5V，支持低电压工作并能实现电平转换。
另外，ADuM120x具有很低的脉宽失真（<3ns）。
与其他光电隔离的解决方案不同的是，ADuM120x还具有直流校正功能，
有一个刷新电路保证即使不存在输入跳变的情况下输出状态也能与输入状态相匹配，
这对于上电状态和具有低数据速率的输入波形或恒定的直流输入情况下是很重要的。
此外，ADuM1200W和ADuM1201W是符合车用等级，工作温度达到125℃。
；.。
首款用于数据和电源隔离的单芯片解决方案

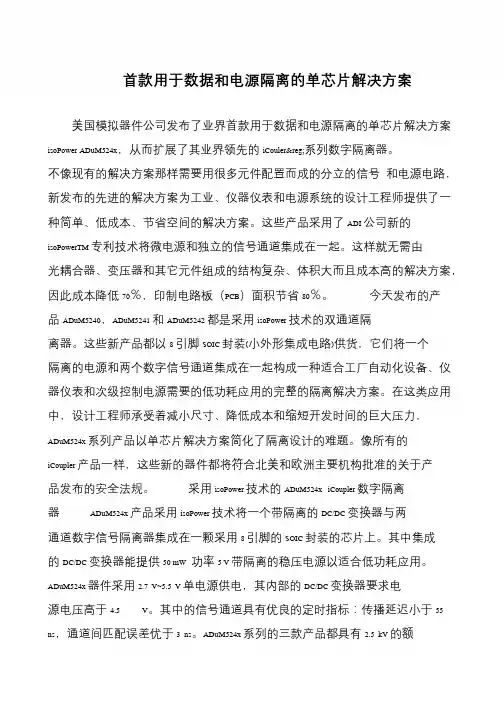

首款用于数据和电源隔离的单芯片解决方案美国模拟器件公司发布了业界首款用于数据和电源隔离的单芯片解决方案isoPower ADuM524x，从而扩展了其业界领先的iCouler®系列数字隔离器。
不像现有的解决方案那样需要用很多元件配置而成的分立的信号和电源电路，新发布的先进的解决方案为工业、仪器仪表和电源系统的设计工程师提供了一种简单、低成本、节省空间的解决方案。
这些产品采用了ADI 公司新的isoPowerTM 专利技术将微电源和独立的信号通道集成在一起。
这样就无需由光耦合器、变压器和其它元件组成的结构复杂、体积大而且成本高的解决方案，因此成本降低70％，印制电路板（PCB）面积节省80％。
今天发布的产品ADuM5240，ADuM5241 和ADuM5242 都是采用isoPower 技术的双通道隔离器。
这些新产品都以8 引脚SOIC 封装(小外形集成电路)供货，它们将一个隔离的电源和两个数字信号通道集成在一起构成一种适合工厂自动化设备、仪器仪表和次级控制电源需要的低功耗应用的完整的隔离解决方案。
在这类应用中，设计工程师承受着减小尺寸、降低成本和缩短开发时间的巨大压力，ADuM524x 系列产品以单芯片解决方案简化了隔离设计的难题。
像所有的iCoupler 产品一样，这些新的器件都将符合北美和欧洲主要机构批准的关于产品发布的安全法规。
采用isoPower 技术的ADuM524x iCoupler 数字隔离器ADuM524x 产品采用isoPower 技术将一个带隔离的DC/DC 变换器与两通道数字信号隔离器集成在一颗采用8 引脚的SOIC 封装的芯片上。
其中集成的DC/DC 变换器能提供50 mW 功率5 V 带隔离的稳压电源以适合低功耗应用。
ADuM524x 器件采用2.7 V~5.5 V 单电源供电，其内部的DC/DC 变换器要求电源电压高于4.5 V。
其中的信号通道具有优良的定时指标：传播延迟小于55 ns，通道间匹配误差优于3 ns。

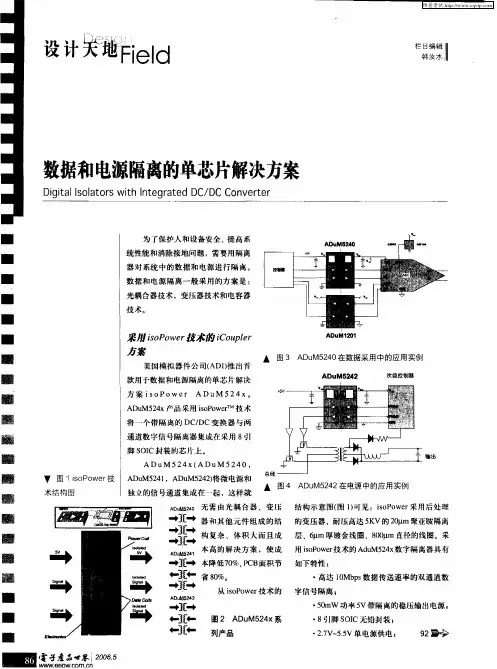

数据和电源隔离的单芯片解决方案
