定向井下部钻具组合设计方法
SY/T5619—1999定向井下部钻具组合设计方法代替SY/T5619—93 Method of bottom hole assembly design in directional wells1范围本标准规定了井斜角小于60°的定向井下部钻具组合的设计方法。
本标准适用于陆上石油、天然气及地质勘探钻定向井钻具组合设计，侧钻井及大斜度井的下部钻具组合设计也可参照使用。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
SY/T5051—91 钻具稳定器SY/T5172—1996 直井下部钻具组合设计方法3钻铤尺寸及重量的确定3.1钻铤尺寸的确定3.1.1在斜井段使用的最下一段（应大于27m）钻铤的刚度应适用于设计的井眼曲率。
3.1.2入井的下部钻具组合中，钻铤的外径应能满足打捞作业。
3.1.3钻头直径与相应钻铤尺寸范围的要求见表1。
表1 钻头直径与相应的钻铤尺寸 mm（in）钻头直径钻铤直径钻头直径钻铤直径120.7(4 3/4) 79.4(3 1/8) 241.3(9 1/2) 158.8(6 1/4) 177.8(7) 152.4(6) 104.8(4 1/8) 311.2(12 1/4) 203.2(8) 228.6(9)215.9(8 1/2) 158.8(6 1/4) 444.5(17 1/2) 228.6(9)3.2无磁钻铤安放位置及长度的确定3.2.1无磁钻铤安放位置无磁钻铤的安放位置应根据钻具组合的特性（造斜、增斜、稳斜或降斜）、具体尺寸和连接螺纹类型，使之尽可能接近钻头。
3.2.2无磁钻铤长度的确定3.2.2.1根据图1确定施工井所在区域。
3.2.2.2施工井在1区时，无磁钻铤长度根据图2进行确定。
图2（a）为光钻铤组合。
在曲线A以下：无磁钻铤长度为9.1m；仪器位置距无磁钻铤底部3.3m。

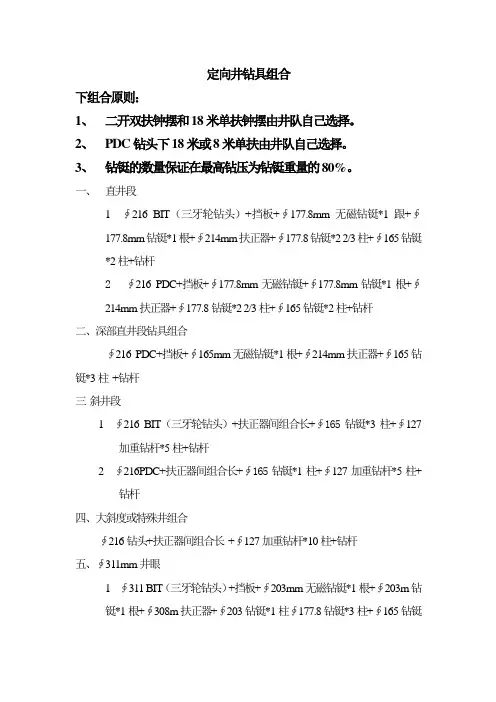

定向井钻具组合
定向井钻具组合下组合原则：1、二开双扶钟摆和18米单扶钟摆由井队自己选择。
2、PDC钻头下18米或8米单扶由井队自己选择。
3、钻铤的数量保证在最高钻压为钻铤重量的80%。
一、直井段1 ∮216 BIT（三牙轮钻头）+挡板+∮177.8mm无磁钻铤*1跟+∮177.8mm钻铤*1根+∮214mm扶正器+∮177.8钻铤*2 2/3柱+∮165钻铤*2柱+钻杆2 ∮216 PDC+挡板+∮177.8mm无磁钻铤+∮177.8mm钻铤*1根+∮214mm扶正器+∮177.8钻铤*2 2/3柱+∮165钻铤*2柱+钻杆二、深部直井段钻具组合∮216 PDC+挡板+∮165mm无磁钻铤*1根+∮214mm扶正器+∮165钻铤*3柱 +钻杆三斜井段1 ∮216 BIT（三牙轮钻头）+扶正器间组合长+∮165钻铤*3柱+∮127加重钻杆*5柱+钻杆2 ∮216PDC+扶正器间组合长+∮165钻铤*1柱+∮127加重钻杆*5柱+钻杆四、大斜度或特殊井组合∮216钻头+扶正器间组合长+∮127加重钻杆*10柱+钻杆五、∮311mm井眼1 ∮311 BIT（三牙轮钻头）+挡板+∮203mm无磁钻铤*1根+∮203m钻铤*1根+∮308m扶正器+∮203钻铤*1柱∮177.8钻铤*3柱+∮165钻铤*2柱+钻杆六、钟摆螺杆钻具组合：∮216 BIT（钻头）+螺杆+∮165mm无磁钻铤*1根+∮165钻铤*1柱+∮127加重钻杆*5柱+钻杆七、普通螺杆钻具组合1、∮216 BIT（钻头）+螺杆+∮165mm无磁钻铤*1根+∮127加重钻杆*5柱+钻杆2 ∮216 BIT（钻头）+螺杆+∮165mm无磁钻铤*1根+∮165钻铤*2柱+钻杆。
【钻井工程】第五章 钻柱及钻具组合设计
（3）钻柱由于旋转产生的离心力。
① 离心力的作用加剧下部钻柱的弯曲，使弯曲半波长度缩 短。
② 钻柱轴线呈变节距的空间螺旋弯曲曲线形状。
6
5.1钻柱的工作状态及受力分析
5.1.1钻柱的工作状态
（4）钻柱旋转运动4种形式 ① 钻柱围绕自身弯曲轴线旋动； ② 钻柱围绕井眼轴线旋转并沿着井壁滑动； ③ 钻柱围绕井眼轴线旋转，沿着井壁反向滚动； ④ 整个钻柱或部分钻柱作无规则的旋转摆动。
1258.82 267.39 266.42
165
0.4
1214.30
0.49
36.91
165
71.4
165
71.4
214
71.4
165
71.4
214
71.4
165
71.4
165
83.0
214
71.4
215. 9
9.0
1214.30
5.2
1214.30
1.5
1214.30
9.0
1214.30
1.5
1214.30
循环液体时的水力载荷所形成
t
1 F
K
d
q
n1 i1
Li
K
i
qc Lc
Qi
K
a
K
f
Qh
10
4
Qh Pt Pb F0 104
24
5.2钻井过程中各种应力的计算
5.2.1钻柱轴向应力的计算
2）钻柱下部压应力的计算
（1）在钻柱空悬或小钻压钻柱仍能保持直线状态的情况下， 泥浆浮力是集中作用在钻柱最下部端面上，此时钻柱最 下端所受的压应力为
钻具组合
钻具组合一、13-3/8″井眼钻具组合:1、导管:钻具组合:Ф660mm钻头+Ф203.2mm钻铤*2根+Ф127mm钻杆2、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.3、二开直井段:钻具组合:Ф311.15mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*8根+Ф177.8mm 钻铤*3根+127.0mm钻杆钻进参数: 160~180kN, 65r/min, 48L/S, 控制井斜,否则吊打钻进.4、二开造斜段:0-50度钻具组合:Ф311.15mm钻头+Ф196.9mm1°30′单弯动力钻具+定向接头+Ф177.8mm无磁钻铤*1根Ф177.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：38L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 25度/100米., (Ф196.9mm1°45′单弯造斜率35度/100米. )5、二开稳斜段:(井斜小于50度)钻具组合:Ф311.15mm钻头+Ф311mm近钻头扶正器*1只+Ф203.2mm短钻铤*1根+φ310 mm 钻柱扶正器*1只+Ф203.2mm无磁钻铤*1根+Ф310mm钻柱扶正器*1只+φ196mm随钻震击器+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 48L/S,说明: 该组合可连接第四只扶正器.6、二开第二造斜段:钻具组合:Ф311.15mm钻头+Ф197mm1°45′单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：36L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为35度/100米.3、该组合可用于单增剖面.7、二开水平段(稳斜段):钻具组合:Ф311.15mm钻头+Ф311mm近钻头扶正器*1只+Ф203.2mm短钻铤*1根+φ311 mm 钻柱扶正器*1只+Ф127mm无磁乘压钻杆*2根+Ф127mm斜坡钻杆*15根+φ127.0mm加重钻杆*10根+φ196mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 48L/S,特别说明: 以上组合适用于胜利油田2000米以内井深.1、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.2、二开直井段:钻具组合:Ф244.5mm钻头+Ф177.8mm无磁钻铤*1根+Ф177.8mm钻铤*8根+Ф127.0mm 钻杆.钻进参数: 140~160kN, 65r/min, 45L/S, 控制井斜,否则吊打钻进.3、二开第一造斜段:0-45度钻具组合:Ф244.5mm钻头+Ф171.5mm1°30′单弯动力钻具+定向接头+Ф158.8mm无磁钻铤*1根Ф158.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 30度/100米., (Ф171.5mm1°45′单弯造斜率33度/100米. )4、二开第二造(增)斜段:(井斜小于90度)钻具组合:Ф244.5mm钻头+Ф244mm近钻头扶正器*1只+Ф158.8mm无磁钻铤*1根+φ177.8mm无磁钻铤*1根+Ф244mm钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 40L/S,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为12度/100米.5、二开第三造斜段:钻具组合:Ф244.5mm钻头+Ф171.5mm1°45′单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为33度/100米.3、该组合可用于单增剖面.6、二开井段通井:钻具组合:Ф244.5mm钻头+钻头扶正器*1只+φ127.mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆6、水平段:钻具组合:Ф244.5mm钻头+Ф244mm近钻头扶正器*1只+Ф177.8mm无磁钻铤*1根+Ф244mm钻柱扶正器*1只+φ127.mm无磁乘压钻杆*2根φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：120~140kN, 65r/min, 40L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.特别说明: 以上组合适用于胜利油田2000米以内井深.1、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.2、二开直井段:钻具组合:Ф311.15mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*8根+Ф177.8mm 钻铤*3根+127.0mm钻杆钻进参数: 140~160kN, 65r/min, 48L/S, 控制井斜,否则吊打钻进.3、三开直井段:钻具组合:Ф215.9mm钻头+Ф177.8mm无磁钻铤*1根+Ф177.8mm钻铤*2根+Ф158.8mm 钻铤*9根+127.0mm钻杆钻进参数: 140~160kN, 65r/min, 32L/S, 控制井斜,否则吊打钻进.<40kn,4、三开第一造斜段:0-45度钻具组合:Ф2159mm钻头+Ф165mm1°30′单弯动力钻具+定向接头+Ф158.8mm无磁钻铤*1根Ф158.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：32L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 30度/100米.,5、三开第二造(增)斜段:(井斜小于90度)钻具组合:Ф215.9mm钻头+Ф215.0mm近钻头扶正器*1只+Ф158.8mm无磁钻铤*1根+φ158.8mm无磁钻铤*1根+Ф214mm钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：140~180kN, 65r/min, 35L/S,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为12度/100米.(在井斜45度的基础上)6、三开第三造斜段:钻具组合:Ф215.9mm钻头+Ф165.mm1°45′单弯动力钻具+定向接头+Ф159mm无磁钻铤*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为33度/100米.3、该组合可用于单增剖面.7、三开稳斜段:井斜大于80度钻具组合:Ф215.9mm钻头+Ф215mm近钻头扶正器*1只+Ф159mm无磁钻铤*1根+Ф214mm 钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：140~180kN, 65r/min, 35L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.8、三开降斜段:钻具组合:Ф215.9mm钻头+Ф165mm1°单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：32L/S 泵压10~13Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为19度/100米.9、三开井段通井:钻具组合:Ф215.9mm钻头+φ127.mm无磁承压钻杆*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆10、水平段:钻具组合:Ф215.9mm钻头+Ф215mm近钻头扶正器*1只+Ф159mm无磁钻铤*6m+Ф214mm钻柱扶正器*1只+φ127.mm无磁乘压钻杆*2根φ127.0mm斜坡钻杆*40根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：100~120kN, 45r/min, 35L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.特别说明: 以上组合适用于胜利油田3000米水平井阶梯剖面.。
钻具组合设计

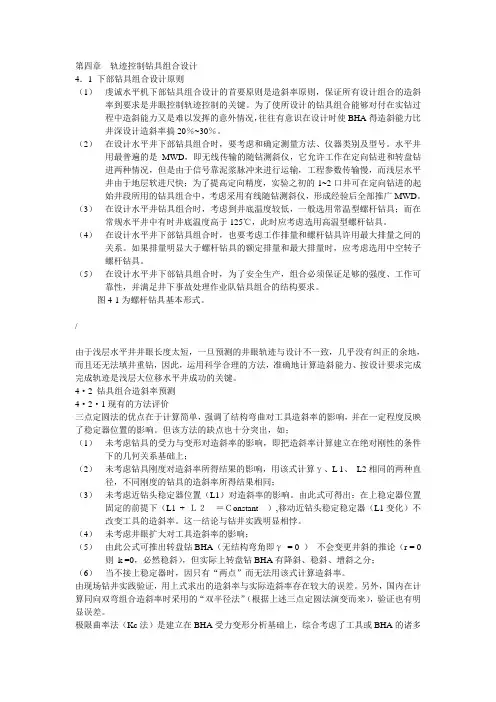

第四章轨迹控制钻具组合设计4．1 下部钻具组合设计原则（1）虔诚水平机下部钻具组合设计的首要原则是造斜率原则，保证所有设计组合的造斜率到要求是井眼控制轨迹控制的关键。
