焊条电弧焊基本知识
焊接方法与设备第2章 焊条电弧焊知识讲解
19
(2)BX1—300型弧焊变压器 BX1—300是动铁式弧焊变压器，它由一个口字形固定铁心和一
个梯形活动铁心组成，活动铁心构成了一个磁分路，以增强漏 磁使焊机获得陡降外特性。她的一次侧和二次侧绕组各自分成 两半，分别绕在变压器固定铁心上，一次侧绕组两部分串联接 电源，二次侧绕组两部分并联接焊接回路。 BX1-300焊机的焊接电流调节方便，仅需移动铁心就可满足电流 调节要求，其调节范围为75-400A，调节范围广。当活动铁心由 里向外移动而离开固定铁心时，漏磁减少，则焊接电流增大， 反之，焊接电流减少。其梯形动铁心相对固定铁心移动调节电 流大小，如图2-9所示。
20
图2-9 动铁心相对固定铁心移动调节电流
Ⅰ—静铁心 Ⅱ—动铁心 δ—气隙长度
21
2.弧焊整流器 (1)硅弧焊整流器 硅弧焊整流器是以硅二极管作为整流元件，利用降压变 压器将50Hz的单相或三相交流电网电压降为焊接时所需的低电压，经硅整 流器整流和电抗器滤波后获得直流电的直流弧焊电源。硅弧焊整流器曾一 度是直流弧焊发电机的替代产品之一，现有被晶闸管式弧焊整流器、弧焊 逆变器替代的趋势，其型号有ZXG—160、ZXG—400等。硅弧焊整流器的组 成如图2-10所示。
16
三、 常用焊条电弧焊电源 1.弧焊变压器 (1)BX3—300型弧焊变压器 BX3—300型弧焊变压器属于动圈式，是生 产中应用最广的一种交流焊机，其外 形如图2-7所示。它是依靠一、二次 侧绕组间漏磁获得陡降外特性的。
图2-7 BX3—300型弧焊变压器外形 17
其结构如图2-8所示，它有一 个高而窄的口字形铁心。变压 器的一次侧绕组分成两部分， 固定在口形铁芯两芯柱的底部。 二次侧绕组也分成两部分，装 在两铁心柱的上部并固定于可 动的支架上，通过丝杆连接， 转动手柄可使二次侧绕组上下 移动，以改变一、二次侧绕组 间的距离，从而调节焊接电流 的大小。

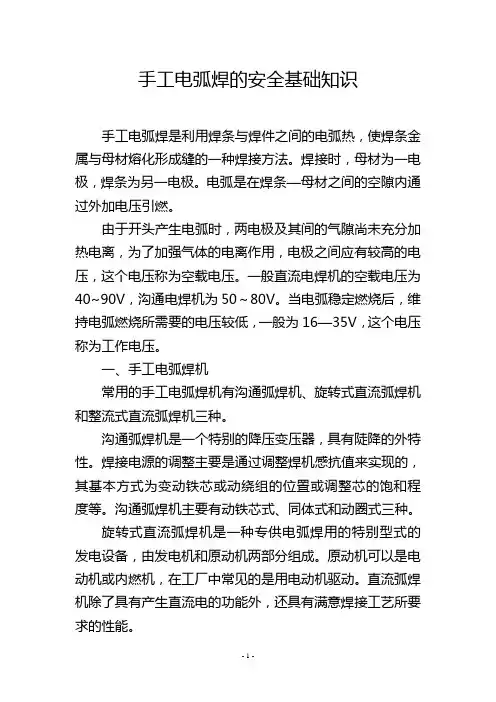

手工电弧焊的安全基础知识
手工电弧焊的安全基础知识手工电弧焊是利用焊条与焊件之间的电弧热，使焊条金属与母材熔化形成缝的一种焊接方法。
焊接时，母材为一电极，焊条为另一电极。
电弧是在焊条—母材之间的空隙内通过外加电压引燃。
由于开头产生电弧时，两电极及其间的气隙尚未充分加热电离，为了加强气体的电离作用，电极之间应有较高的电压，这个电压称为空载电压。
一般直流电焊机的空载电压为40~90V，沟通电焊机为50～80V。
当电弧稳定燃烧后，维持电弧燃烧所需要的电压较低，一般为16—35V，这个电压称为工作电压。
一、手工电弧焊机常用的手工电弧焊机有沟通弧焊机、旋转式直流弧焊机和整流式直流弧焊机三种。
沟通弧焊机是一个特别的降压变压器，具有陡降的外特性。
焊接电源的调整主要是通过调整焊机感抗值来实现的，其基本方式为变动铁芯或动绕组的位置或调整芯的饱和程度等。
沟通弧焊机主要有动铁芯式、同体式和动圈式三种。
旋转式直流弧焊机是一种专供电弧焊用的特别型式的发电设备，由发电机和原动机两部分组成。
原动机可以是电动机或内燃机，在工厂中常见的是用电动机驱动。
直流弧焊机除了具有产生直流电的功能外，还具有满意焊接工艺所要求的性能。
整流式直流弧焊机由主变压器、整流器组、调整装置和冷却风扇等装置组成。
这类焊机由于多采纳硅整流元件进行整流，又称为硅整流焊机。
全部使用的电焊机必需符合焊机标准规定的平安要求。
1、假如手工电弧焊机的空载电压高于焊机标准规定的限值，而又在有触电危急的场所作业，则焊机必需采纳空载自动断电装置等防触电的平安措施。
2、电焊机的工作环境应与焊机技术说明书上的规定相符。
如在气温过低或过高、湿度过大、气压过低以及在腐蚀性或爆炸性等特别环境中作业，应使用适合特别环境条件性能的电焊机，或实行防护措施。
3、应防止电焊机受到碰撞或猛烈震惊，特殊是整流式电焊机。
室外使用的电焊机必需有防雨雪的防护设施。
为防止触电，电焊机外露的带电部分应设有完好的防护(隔离)装置，电焊暴露的接线柱必需设有防护罩。
焊接基础知识
焊条电弧焊应用
焊条电弧焊设备简单,轻便,操作灵活.可以应用于维 修及装配中的短缝的焊接,特别是可以用于难以达到的 部位的焊接.焊条电弧焊使用相应的焊条可适用于大多 数工业用碳钢,不锈钢,铜,铝,镍及其合金的焊接.
单面焊双面成型
在一些焊接结构的焊接中（如质量要求高的 小直径管道和容器等），由于从背面无法铲除焊 根和重新焊接，故要求在坡口一侧进行焊接，而 在焊缝正,背面都能得到均匀整齐无缺陷的焊道.这 种焊接叫单面焊双面成型焊接,是焊接操作中较难 操作的技术. 进行单面焊双面成型时,第一层打底焊道焊接 是操作的关键,在电弧高温吹力的作用下,坡口根部 部分金属被熔化形成金属熔池,在熔池前沿会产生 一个略大于坡口装配间隙的孔洞,称为熔孔.工件背 面焊道的质量由熔孔尺寸大小,形状,移动均匀程度 决定.
①焊件被焊处有油,锈,污 垢
①坡口清理干净,焊条烘干, 尽量不良
②可能条件下,适当加大焊 接电流,降低焊速
③熔池一般不大于焊条直 径的3倍
④操作技术不良
④酸性焊条在引弧，收弧 时可适当拉长电弧,碱性焊 条则必须尽量压低电弧 ①使用含S,P量很少的超 低碳钢焊条
②选用低氢焊条
(磷)
③焊接残余应力作用 ③严格对焊条烘干及对焊 件表面清理
焊接基础知识
培训人：赵旭元 2017.3.24
焊条电弧焊
焊条电弧焊是各种电弧焊方法中发展最早,目前 仍然是应用最广泛的一种焊接方法.它是以外部涂有 涂料的焊条做电极和填充金属,电弧是在焊条的端部 和被焊工件表面之间燃烧,涂料在电弧热的作用下一 方面可以产生气体以保护电弧,另一方面可以产生熔 渣覆盖在熔池表面,防止熔化金属与周围的气体相互 作用.熔渣的更重要的作用是与熔化金属产生物理化 学反应或添加合金元素,改善焊缝金属性能.
焊条电弧焊安全知识
焊条电弧焊安全知识焊条电弧焊是一种常见的金属连接方式，它被广泛应用于建筑、船舶、汽车制造等行业。
然而，由于焊接过程中存在高温、高电压、强光等安全风险，所以在进行焊接作业时需要掌握一些基本的安全知识。
下面将从安全装备、操作规范、防火防爆等方面介绍焊条电弧焊的安全知识。
一、个人安全装备1.焊接面罩：焊接面罩是保护眼睛免受强光和飞溅金属的关键装备。
在进行焊接作业时，务必佩戴焊接面罩，并确保面罩的滤光片能够有效阻挡紫外线辐射。
2.防火服：焊接过程中可能会产生火花或飞溅的金属破片，所以必须穿戴防火服，防止烫伤。
3.手套和袖套：焊接时，手套和袖套能够保护手臂和手部免受高温烫伤和飞溅金属的伤害。
选择耐热、耐磨的材质，确保手套和袖套的保护效果。
4.防护鞋和安全帽：焊接过程中可能会有金属滴落或其他物体掉落，为了保护脚部和头部安全，必须穿戴防护鞋和安全帽。
二、操作规范1.工作环境：焊接作业应在通风良好、没有易燃物质的地方进行。
确保工作区域没有杂物，以免干扰操作并引发安全事故。
2.设备检查：在进行焊接作业前，必须检查焊接设备、电缆和电源是否正常。
使用受损或老化的设备会增加安全风险，应及时更换。
3.电源控制：在进行电弧焊作业时，应确保电源开关处于关闭状态，以免产生意外电流伤害。
在焊接结束后，应及时切断电源电源。
4.工具使用：使用切割、磨抛、打磨等工具时，必须戴上防护眼镜，以防止金属屑、粉尘等物质进入眼睛造成伤害。
三、防火防爆措施1.清理工作区域：焊接过程中可能会产生大量的废渣和飞溅金属，因此在焊接前后应及时清理工作区域，防止积累引发火灾。
2.禁烟措施：焊接作业属于易爆易燃环境，应禁止在焊接区域内吸烟。
烟草可能引燃氧气和有害气体，从而引发爆炸或火灾。
3.消防器材：焊接作业必须配备足够的灭火器材。
在焊接作业之前，应核查灭火器材是否齐全，确保能够在发生火灾时进行及时灭火。
4.防爆电器：焊接过程中，需要特殊的防爆电器设备，以防止电弧产生火花引起爆炸。
焊接基础知识5
焊接基础知识51、焊条电弧焊焊接回路由、、、、和组成。
2、弧焊电源的作用是为焊接电弧稳定燃烧提供所需要的合适的和。
3、是焊接回路中的负载。
4、焊条电弧焊时，焊条既作为，又作，熔化后与母材熔合形成。
5、焊条前端药皮有左右的倒角，作用是。
6、焊芯的作用是和。
7、焊条药皮的作用有、、。
8、按焊条药皮熔化后的熔渣特性，焊条可分为、。
9、焊条焊接时易放出氧，因而对工件的铁锈，油污等污物不敏感。
10、酸性焊条可采用、焊接电源，使用于位置的焊缝，焊前焊条的烘干温度。
11、酸性焊条的缺点是焊缝金属的差，尤其是焊缝金属的和均低于碱性焊条形成的焊缝。
12、酸性焊条仅使用于一般和的普通低合金结构的焊接。
13、碱性焊条的熔渣成分主要是和。
14、碱性焊条药皮中的萤石有较好的去氢能力，故焊缝中含氢量低，所以也称。
15、使用碱性焊条，焊缝金属的尤其是、和都比酸性焊条好，所以这类焊条适用于和焊接。
16、碱性焊条的主要缺点是，对、及等较敏感。
17、使用碱性焊条焊接前，要严格烘干焊条，并且仔细清理焊件，在施焊时应始终保持操作。
18、碱性焊条电弧稳定性差，不加稳弧剂时只能采用焊接。
19、焊条型号是指；焊条牌号是指。
20、开破口是为了保证电弧能深入接头，使根部焊透并便于以获得较好的成形。
21、根部间隙的作用。
22、钝边的作用是。
23、根部半径的作用是。
24、焊接接头的坡口根据其形状不同可分为、和三类。
25、焊接接头的基本型坡口有、、、、 5种。
26待焊接上的称为坡口面，两坡口面之间的夹角称为。
27、焊接开坡口时，沿焊件接头坡口根部的部分叫钝皮，钝边的作用是。
28、叫根部间隙，又称为，其作用是。
29、焊缝表面与母材的叫焊趾，焊缝表面两焊趾之间的距离叫。
30、超出母材表面连线上面的那部分焊缝金属的最大高度叫。
31、焊条电弧焊的余高值一般为。
32用方法连接的接头称为焊接接头；焊接接头由、、 3部分组成。
33、焊接接头的5种基本类型是和。
34、对焊接接头常用的坡口形式有。
焊接基础知识2手工电弧焊
交 流 电 焊 机
（2）手工电弧焊接线
焊接前，将焊钳和焊件分别接到弧焊机输出端的两极，并 用焊钳夹持焊条。焊条和焊件分别成为两个电极。
焊机暂载率:
在一个工作过程中，焊接时间与总时间的 比值叫做电焊机的暂载率。比如： 每焊接 1min后，停顿1min ，再焊接1min ，再停 顿1min......，其实际暂载率是： 1/（1+1） =50% 电焊机都规定一个暂载率，如果实际 暂载率超过电焊机规定的暂载率时，就要 降低功率使用。焊接设备的标准暂载率分 为50％、65％、75％、100％四种,其中自 动焊接设备的暂载率为100％。中国的技术 标准规定工作周期以10min为计算依据 。
在稳定状态下弧焊电源的输出电压与输出电流之间的关系称为电源的外 特性。手弧焊时为保证电弧的稳定燃烧和引弧容易，要求焊接电源外特性必 须是下降的。
此外，焊接电源还应具有适当的空载电压、良好的动特性、良好的调节 特性等。
U（V）
弧长5mm
弧长2mm
I（A）
1）交流弧焊机 交流弧焊机是一种特殊的降压变压器，又称弧焊变压
（4）手工电弧焊用焊条、焊钳和面罩
焊条是电焊条的简称，由药皮和焊芯两部分
组成。它实际就是涂有药皮的供手弧焊用的熔化 电极。
1) 焊芯 焊芯是指焊条中被药皮包覆的金属 芯。其作用有二：
•
一是作为电极，传导电流，产生电弧；
•
二是熔化后作为填充金属，与熔化的母材一
起组成焊缝金属。
2)药皮 焊条药皮的作用 压涂在焊芯表面上的涂料层称为焊条药皮,焊条的 药皮在焊接过程中起着极为重要的作用,是决定焊 缝质量的重要因素,因此,各个国家的焊接工作者对 焊条的药皮都给予高度重视,大家所研究和使用的 主要是厚药皮的焊条(药皮的重量与外涂药皮部分 的焊芯重量之比大于40%的焊条) (1) 对电弧和熔池的保护的作用----气渣联合保护 焊接时,焊条药皮熔化后产生大量的气体笼罩着电 弧区和熔池,基本上将熔化金属与周围空气隔绝开 来,这些气体中绝大部分是不太容易与金属起反应 且熔较池难周分 围解 形的 成还 一原个性很气好体的保(C护O2层H,2防),能止在空电气弧中区的和氧, 氮侵入,起到对熔化金属较好的保护作用
焊条电弧焊安全知识
焊条电弧焊安全知识焊条电弧焊是一种常见的金属焊接方法，它通过电弧熔化焊条和金属工件的表面，使其熔合在一起。
在进行焊接操作时，需要特别注重安全知识，以避免意外事故的发生。
下面将详细介绍焊条电弧焊的安全知识，以帮助焊工们提高工作安全意识。
1. 保护视力：焊接时产生的强光和紫外线对眼睛有严重伤害，因此必须佩戴合适的安全眼镜或面罩。
安全眼镜或面罩应符合国家标准，能够阻挡至少95%的紫外线和可见光。
2. 使用防护手套和服装：焊接时会产生极高的温度，所以必须佩戴耐火手套和防护服装以保护皮肤免受热量和火花的伤害。
服装应选择防火、阻燃的材料，同时要注意材料的吸湿性，避免因汗水或雨水导致电弧焊引发意外事故。
3. 确保通风良好：焊接时会产生大量的有害气体和烟雾，必须确保工作区域有足够的通风设备，以保持空气新鲜。
如果工作场所没有良好的通风条件，应佩戴呼吸面罩或使用专用的抽烟器。
4. 避免触电风险：焊接操作中使用的焊机需要与电源连接，所以有触电的风险。
在操作过程中，必须确保焊机和电源线的安全可靠，避免电线破损或接触到水等导电物体。
同时，焊接操作者应远离水源和潮湿的地方。
5. 防止火灾：焊接时会产生大量火花和高温，容易引发火灾。
因此，工作场所必须保持整洁，远离易燃物品。
在焊接操作中，要随时准备灭火器或其他灭火设备以应对突发火灾。
6. 防止电弧眩光：焊条电弧焊过程中，会产生强烈的电弧光，容易引起眩光，导致视力受损。
为了减少这种危险，应使用适当的脸部防护罩或面罩，避免直接看电弧。
7. 安全存放和处理焊接设备：焊接操作结束后，必须将焊条、电极和其他设备安全存放。
焊条等易燃物品应存放在干燥通风的地方，避免与可燃物接触。
焊接设备应进行定期检查和维护，确保安全性能。
8. 接受专业培训：进行焊接操作之前，应接受相关的安全培训和指导。
了解焊接过程中的危险因素和安全操作规程，掌握正确的操作技巧和应急处理方法。
焊条电弧焊的安全知识对焊工的安全很重要，只有遵守正确的操作规程和采取适当的安全防护措施，才能有效降低事故发生的概率，并保证焊工的身体健康和生命安全。
焊条电弧焊的基础知识
焊条电弧焊的基础知识一、焊接基础知识焊接是指通过加热或加压两种方式，将两个或多个金属材料连接在一起的方法。
焊接过程中，金属材料通过原子间的扩散和结合，形成牢固的接头。
二、焊接设备介绍焊条电弧焊是一种常用的焊接方法，其设备主要包括电源、焊机、焊条和工具等。
1.电源：提供焊接所需的电能，一般分为交流电源和直流电源两种。
2.焊机：将电源输出的电能转化为焊接所需的电流和电压，并控制焊接过程的设备。
3.焊条：用于形成焊接接头的金属电极，一般由金属芯和药皮组成。
4.工具：包括焊钳、焊嘴、夹具等，用于夹持和操作焊条。
三、焊条的选用与处理1.焊条的选用：应根据被焊接材料的材质、焊接要求和接头强度要求等因素来选择合适的焊条。
2.焊条的处理：使用前应检查焊条的质量，去除焊条表面的油污和锈蚀，以保证焊接质量。
四、电弧焊的工艺参数电弧焊的工艺参数主要包括电流、电压、焊接速度、焊条角度等。
1.电流：电流的大小直接影响焊接质量和效率，应根据被焊接材料的材质、厚度和焊接要求等因素来选择合适的电流。
2.电压：电压的高低影响电弧的稳定性和熔池的形成，应根据焊接电流和焊条类型等因素来选择合适的电压。
3.焊接速度：焊接速度是指单位时间内完成的焊缝长度，应根据被焊接材料的材质、厚度和焊接要求等因素来选择合适的焊接速度。
4.焊条角度：焊条的角度直接影响焊接质量和美观度，应根据被焊接材料的材质、接头形式和焊接要求等因素来选择合适的焊条角度。
五、焊接操作技巧1.引弧：将焊条与工件表面轻轻接触，然后迅速提起，使电弧燃烧稳定。
2.运弧：控制焊条的运动轨迹，使熔池均匀分布，避免出现“驼峰”、“咬边”等现象。
3.接头：在更换焊条或中断焊接时，应将焊条与工件表面成一定角度，以形成起始熔池，便于引弧。
4.收弧：在完成一道焊缝后，应将电弧慢慢提起，使熔池逐渐凝固，避免出现“缩孔”现象。
六、焊接缺陷与预防措施1.气孔：预防措施包括选择合适的焊接电流和保护气体流量，保持工件表面清洁等。
