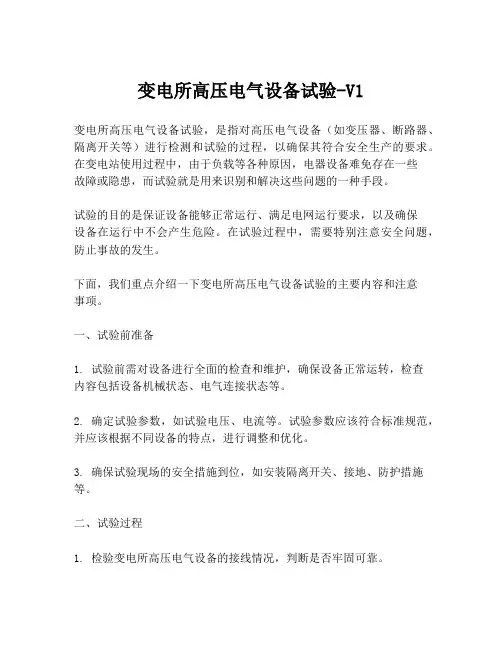

变电所高压电气设备试验-V1
变电所高压电气设备试验-V1变电所高压电气设备试验，是指对高压电气设备（如变压器、断路器、隔离开关等）进行检测和试验的过程，以确保其符合安全生产的要求。
在变电站使用过程中，由于负载等各种原因，电器设备难免存在一些故障或隐患，而试验就是用来识别和解决这些问题的一种手段。
试验的目的是保证设备能够正常运行、满足电网运行要求，以及确保设备在运行中不会产生危险。
在试验过程中，需要特别注意安全问题，防止事故的发生。
下面，我们重点介绍一下变电所高压电气设备试验的主要内容和注意事项。
一、试验前准备1. 试验前需对设备进行全面的检查和维护，确保设备正常运转，检查内容包括设备机械状态、电气连接状态等。
2. 确定试验参数，如试验电压、电流等。
试验参数应该符合标准规范，并应该根据不同设备的特点，进行调整和优化。
3. 确保试验现场的安全措施到位，如安装隔离开关、接地、防护措施等。
二、试验过程1. 检验变电所高压电气设备的接线情况，判断是否牢固可靠。
2. 按照试验参数进行试验，尽可能模拟实际负载条件，强制设备在应力状态下运行一段时间。
3. 过程中应注意观察设备的运行状态，并记录相关参数数据。
如发现设备存在任何问题，应立即停止试验并对问题进行排查与处理。
三、试验后处理1. 根据试验结果，进行相关数据处理和分析，判断设备是否合格，是否需要进一步的调整和维护。
2. 根据试验数据，制定合理的设备使用方案，防止设备因异常状态而产生损坏或事故。
3. 在试验结束后，应对设备进行全面的保养和维护，尽可能延长设备的使用寿命。
总之，变电所高压电气设备试验是确保设备正常运行的关键一环，只有严格按照标准规范进行试验，并根据实际情况进行调整和优化，才能保证设备的稳定运行，减少事故的发生，确保电网运行的安全稳定。

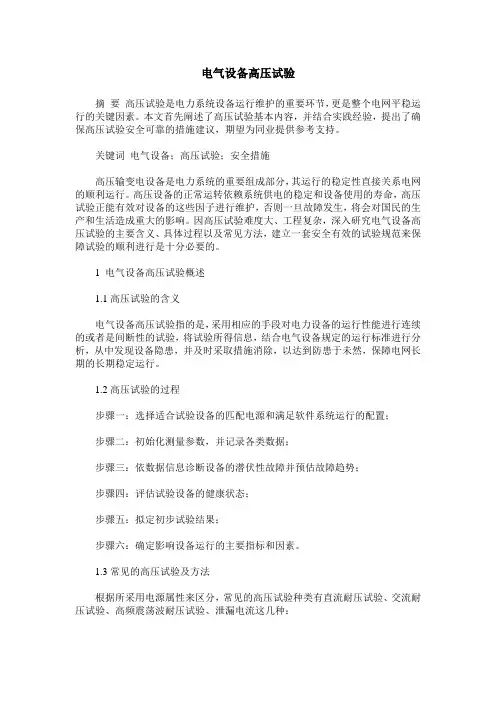

电气设备高压试验
电气设备高压试验摘要高压试验是电力系统设备运行维护的重要环节，更是整个电网平稳运行的关键因素。
本文首先阐述了高压试验基本内容，并结合实践经验，提出了确保高压试验安全可靠的措施建议，期望为同业提供参考支持。
关键词电气设备；高压试验；安全措施高压输变电设备是电力系统的重要组成部分，其运行的稳定性直接关系电网的顺利运行。
高压设备的正常运转依赖系统供电的稳定和设备使用的寿命，高压试验正能有效对设备的这些因子进行维护，否则一旦故障发生，将会对国民的生产和生活造成重大的影响。
因高压试验难度大、工程复杂，深入研究电气设备高压试验的主要含义、具体过程以及常见方法，建立一套安全有效的试验规范来保障试验的顺利进行是十分必要的。
1 电气设备高压试验概述1.1高压试验的含义电气设备高压试验指的是，采用相应的手段对电力设备的运行性能进行连续的或者是间断性的试验，将试验所得信息，结合电气设备规定的运行标准进行分析，从中发现设备隐患，并及时采取措施消除，以达到防患于未然，保障电网长期的长期稳定运行。
1.2高压试验的过程步骤一：选择适合试验设备的匹配电源和满足软件系统运行的配置；步骤二：初始化测量参数，并记录各类数据；步骤三：依数据信息诊断设备的潜伏性故障并预估故障趋势；步骤四：评估试验设备的健康状态；步骤五：拟定初步试验结果；步骤六：确定影响设备运行的主要指标和因素。
1.3常见的高压试验及方法根据所采用电源属性来区分，常见的高压试验种类有直流耐压试验、交流耐压试验、高频震荡波耐压试验、泄漏电流这几种：1）直流耐压试验直流耐压试验具有破坏性，电气设备会因此受到一些影响。
为了检测设备可以承受的最大电压峰值，试验的电压很高。
这样有助于及时发现绝缘有局部缺陷的电气设备，拦截电力系统里绝缘性能不佳的设备，确保电网稳定运行。
2）交流耐压试验这是检测设备绝缘强度最直接有效的方法，是预防性试验的一项重要内容，能及早发现设备中集中且较严重的问题。
高压电气设备试验
目录
• 试验目的与意义 • 试验前准备工作 • 高压电气设备试验方法 • 试验过程中注意事项 • 试验结果分析与判断 • 试验后总结与展望
01 试验目的与意义
保障设备安全运行
检测设备绝缘性能
验证设备安全裕度
通过高压试验，可以检测设备绝缘材料 是否完好，有无破损、老化等现象，从 而判断设备是否存在安全隐患。
降低维修成本
通过高压试验及时发现并处理设备故障，可以避免设备损坏扩大化、严重化，从而降低维 修成本和减少维修时间。
02 试验前准备工作
制定详细试验计划
明确试验目的和试验标准
01
根据设备类型、运行状况及厂家要求等因素，确定试验项目和
合格标准。
安排试验时间和地点
02
确保试验环境符合安全要求，避免与其他作业冲突。
高压电气设备试验将不断完善相关标 准和规范，推动试验工作的标准化和 规范化发展。
THANKS FOR WATCHING
感谢您的观看ຫໍສະໝຸດ 展望未来发展趋势技术创新与应用
随着科技的不断进步，高压电气设备试 验技术将不断创新与应用，提高试验效
率和准确性。
绿色环保要求
随着环保意识的提高，未来高压电气 设备试验将更加注重绿色环保要求，
减少对环境的影响。
智能化发展
未来高压电气设备试验将更加注重智 能化发展，实现自动化、智能化检测 与诊断。
标准化与规范化
03 高压电气设备试验方法
耐压试验
交流耐压试验
通过施加交流高电压来检 测设备的绝缘强度和耐受 能力。
直流耐压试验
采用直流高电压进行设备 绝缘性能测试，特别适用 于大容量设备。
冲击耐压试验
模拟设备在遭受雷电等过 电压时的绝缘性能，检验 其耐受冲击电压的能力。
高压电气试验方案范文
高压电气试验方案什么是高压电气试验？高压电气试验是一种测试电气设备或电气系统的方法，可以检查其在高压环境下的性能和安全性。
这种测试可以涉及高压，高电流，高频率和高功率设备。
为什么要进行高压电气试验？高压电气设备需要在高压环境中工作，因此在投入使用之前需要进行高压电气试验。
这可以确保电气设备在正常工作时以及突发事件发生时都能够正常运行，从而确保安全和可靠性。
高压电气试验的步骤步骤一：准备在进行高压电气试验之前，需要进行充分的准备。
这包括：1.确定试验对象：明确需要进行试验的电气设备或电气系统，选择合适的试验方案。
2.检查设备：检查试验对象是否符合试验条件，检查是否需要进行保护措施，检查仪器设备是否正常。
3.选择试验方法：根据试验对象的不同，选择适合的试验方法和电源的类型。
4.确定试验环境：保证试验环境符合要求，防止出现安全问题。
步骤二：进行高压电气试验在完成准备工作之后，可以开始进行高压电气试验。
这个过程包括以下步骤：1.施加高压：按照试验方案的要求，施加高压到设备或系统上。
2.监控电流：在施加高压的同时，需要监控电流的大小和方向。
3.持续时间：根据试验方案的要求，确定试验的持续时间，并保证在此期间内一直施加高压。
4.记录结果：记录试验结果，包括电流大小、试验时间、电气设备或电气系统的表现等。
步骤三：分析结果在进行高压电气试验之后，需要对试验结果进行分析。
这个过程包括以下步骤：1.分析试验结果：分析试验结果，判断电气设备或电气系统的状态是否正常，确定是否需要进行修理或更换设备。
2.理解试验数据：对试验数据进行统计分析，得出有关电气设备或电气系统的一些关键数据，以便进行比较和分析。
3.归档数据：将试验数据归档，方便备份和查看。
高压电气试验的注意事项进行高压电气试验需要注意以下事项：1.安全第一：高压电气试验涉及高电压、高电流、高功率，需要采取相应的保护措施，保障安全。
2.科学合理：试验方案需要科学合理，依据设备类型、工作环境、要求等。
高压电气设备试验
4．变压器吊芯检查试验 准备工作： （1）首先要对气候和环境进行考虑和安排； （2）对人力进行安排； （3）对机具、材料进行安排； （4）有完善可行的方案、工序的安排和具体实施措施。 吊芯检查工作是在吊芯过程中进行的，如若准备不充分将 会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯 工作。
③ 若是绕线式电动机，还要测转子的绝缘电阻。 ④ 测量时要测一分钟以后的读数，对于吸收比要测60秒与 15秒时的读数。 测量结果判定： 1）对测试的数据要进行处理，将测试值换算到与出厂时 同一温度进行比较，测试值不应有明显下降。 2）对于非A级绝缘的电动机，以75℃为标准进行换算比 较。 3）定子的绝缘电阻不应低于每千伏1MΩ，各相绕组的 不平衡系数一般不应大于2%。
3．电动机的启动试验和跳闸后检查事项。 电动机的启动试验：在电机脱开机械的状况下，电动机接 通电源后速度由静止加速到稳定转速的过程。它标志着电动 机安装完毕，进入试运交工阶段，验证电动机安装的成果， 动试验 内容包括：点动起车、电机转向判定、启动电流的测试、 声音情况、振动情况及启动时对电网的影响等。 1) 点动起车：即合闸后，待启动电流下降后立即停车，此 段时间很短，仅仅电机启动的几秒中，按跳闸按钮要在电机 电流下降后操作，不要即合即断，在启动电流最大时切断电 源，这样对断路器不利，拖得时间太长失去点车意义。
2．其他 对于大容量的变压器还要做绝缘套管及油的介质损失角 试验。如有特种变压器和对变压器有特殊要求时，按交接验收 规范标准规定项目进行变压器试验。
二、变压器现场交接的试验
1．变压器线圈直流电阻测试（简称为直流电阻测试） 作用： 判断线圈内部接头、引线与线圈接头、分接开关与引线的 焊接质量，分接开关各个分接位置及载流部分有无开路和短路情 况。 测量使用的仪器： 测试变压器线圈直流电阻采用电桥法，对于小于100电阻 的多采用双臂电桥，也称为凯尔文桥；大于100电阻的采用单臂 电桥，又称惠斯登电桥。我们采用的是苏州华电的HDBZ型直流 电阻测试仪。测量范围50µ Ω-4 Ω之间。 测量方法： 把被测试品通过专用电缆与本机的测试接线柱连接，连接牢 固，同时把地线接好。接线比较简单，关键是选择电流量程要按 照说明书上给的阻值范围进行选择。
高压电气设备常规试验
高压电气设备常规试验引言高压电气设备是电力系统中重要的组成部分，常用于输电、配电、变电等环节。
为了保证高压电气设备的安全可靠运行，对其进行常规试验是必不可少的。
本文将介绍高压电气设备常规试验的相关内容，包括试验目的、试验方法、试验步骤和注意事项等。
试验目的高压电气设备常规试验的目的是验证设备的性能和可靠性，确保其在正常运行条件下不会出现故障。
具体目的包括：1.检测设备的绝缘性能，确保设备在额定电压下能够正常工作；2.检验设备的电气连通性，确保设备接线正确；3.测试设备的保护装置，确保其能够及时发现故障并采取适当措施；4.测试设备的过载能力和短路能力，确保设备在异常工作条件下能够正常运行；5.验证设备的运行稳定性，确保设备在长时间运行条件下不会出现异常。
试验方法高压电气设备常规试验主要包括以下几种方法：1.绝缘试验：用来测试设备的绝缘性能，常用的试验方法包括耐压试验、绝缘电阻测量和介质损耗测试等；2.连通试验：用来验证设备的电气连通性，包括设备内部接线的正确性和设备与其他设备的连通性；3.保护装置试验：用来测试设备的保护装置是否正常工作，包括过流保护、接地保护、差动保护等；4.负荷试验：用来测试设备的过载能力和短路能力，通过加负荷或者制造短路情况来验证设备的正常运行能力；5.运行试验：用来验证设备的运行稳定性，通过长时间的运行测试来检验设备是否能够在持续工作条件下正常运行。
试验步骤根据不同的试验方法，高压电气设备常规试验的步骤略有差异。
下面以绝缘试验和负荷试验为例，介绍试验步骤：绝缘试验步骤1.准备工作：检查试验仪器设备是否正常工作，确认试验设备的额定电压和试验装置的额定电流是否匹配；2.连接试验仪器和试验设备：根据试验设备的接线图，将试验仪器与试验设备进行正确连接；3.设置试验参数：根据试验要求，调整试验仪器的电压和时间等参数；4.进行试验：根据设备的额定电压和试验要求，逐一进行耐压试验、绝缘电阻测量和介质损耗测试；5.记录试验结果：记录试验参数、测试数值和试验设备的情况等信息；6.分析试验结果：根据试验结果进行数据分析，判断设备的绝缘性能是否满足要求。
高压电气设备试验与安全管理范文
高压电气设备试验与安全管理范文高压电气设备是现代工业生产中不可或缺的重要设备之一，但由于其特殊的工作环境和工作特性，使得其试验和安全管理成为非常重要的任务。
针对这一问题，本文将以高压电气设备试验与安全管理为主题，从试验内容、安全管理措施两个方面展开详细的讨论。
一、高压电气设备试验内容高压电气设备试验内容非常丰富，主要包括以下几个方面。
1.高压电缆试验高压电缆试验是为了验证电缆的绝缘性能和运行可靠性，主要包括绝缘电阻试验、直流耐压试验、交流耐压试验等。
绝缘电阻试验用于检测电缆绝缘的质量，直流耐压试验用于检测电缆在额定直流电压下的耐压能力，交流耐压试验用于检测电缆在额定交流电压下的耐压能力。
2.高压断路器试验高压断路器试验是为了验证断路器的开关能力和短路能力，主要包括接线检查试验、机械性能试验、开断能力试验、短路能力试验等。
接线检查试验用于检测断路器的接线是否正确，机械性能试验用于检测断路器的机械操作性能，开断能力试验用于检测断路器在额定负荷下的正常开断能力，短路能力试验用于检测断路器在短路故障下的短路能力。
3.高压变压器试验高压变压器试验是为了验证变压器的绝缘性能和运行可靠性，主要包括绝缘电阻试验、局部放电试验、整机耐压试验等。
绝缘电阻试验用于检测变压器绝缘的质量，局部放电试验用于检测变压器绝缘系统的局部放电情况，整机耐压试验用于检测变压器在额定操作条件下的耐压试验。
4.高压电机试验高压电机试验是为了验证电机的绝缘性能和运行可靠性，主要包括绝缘电阻试验、耐压试验等。
绝缘电阻试验用于检测电机绝缘的质量，耐压试验用于检测电机在额定电压下的耐压能力。
5.其他试验除了以上几种试验外，高压电气设备还需要进行一些其他的试验，如漏电流试验、继电器保护试验等。
漏电流试验用于检测设备的漏电流情况，继电器保护试验用于检测设备的保护功能。
二、高压电气设备安全管理措施高压电气设备是一种高风险的设备，必须严格执行安全管理措施，确保工作人员和设备的安全。
电气设备高压试验方法-电气设备高压试验方法
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变压器一、电气试验项目的方法及标准（一）绝缘电阻测定试验所需仪器：数字型绝缘电阻测试仪（绝缘摇表）试验方法：1、高—低及地：高压侧短接，低压侧短接并且接地。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
2、低—高及地：高压侧短接并且接地，低压侧短接。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
3、铁心对地：绝缘电阻测试仪正级接到铁芯上，负极接地。
相关标准：1 绝缘电阻值不低于产品出厂试验值的 70%。
2 变压器电压等级为 35kV 及以上，且容量在 4000kVA 及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于；当R60s 大于3000MΩ时，吸收比可不做考核要求。
3变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时，宜用5000V兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温大于10000MΩ时，极化指数可不做考核要求。
下不小于；当R60s注意事项：1、采用2500V或5000V兆欧表。
2、测量前被试绕组应充分放电。
3、吸收比不进行温度换算。
（二）绕组直流电阻测试试验所需仪器：直流电阻测试仪试验方法：1、低压侧直流电阻（平衡变）：分别测试ab、bc、ca的绕组直流电阻。
2、高压侧直流电阻（平衡变）：分别测试1—5档位的Ao、Bo、Co绕组直流电阻。
相关标准：1 测量应在各分接头的所有位置上进行；2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%；线间测得值的相互差值应小于平均值的1%；3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%；不同温度下电阻值按照式换算：R2=R1(T+t2)／( T+t1)式中 R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验设备
工程上进行绝缘电阻试验所采用的设备为兆欧表，兆欧表有三 个接线端子：线路端子（L），接地端子（E），屏蔽（或保护） 端子（G），被试品接在L和E之间，G用以消除绝缘试品表面泄 漏电流的影响，期望试验原理接线如图4-3所示。
图4-4 手摇式兆欧表原理接线图 图4-5 电子式兆欧表原理接线图
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试设备
手摇式兆欧表采用了流比计的测量机构，仪表的读数与手摇式发电机 的端电压或转速绝对值的关系不大，一般只要使得手柄的转速达到额 定转速（通常为120r/min）的80%以上就行，重要的是必须保持转速 的恒定。需要注意的是，当试品的电容较大时，测量后须先将兆欧表 从测量回路中断开，然后才能停止转动发电机，以免试品电容电流反 充损坏仪器。
由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷， 即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大 的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍 性缺陷。
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验的主要参数及技术指标
电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是 电阻电容的混合电路。很多电气设备的绝缘都是多层的，例如 电机绝缘中的云母带，变压器等绝缘中用的油和纸，因此，在 绝缘试验中测得的并不是一个纯电阻。如图4-1为双层电介质的 一个简化等值电路。
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验的规定
一、测试规定 1、试验前应拆除被试设备电源及一切外连线，并将被试物短接后接 地放电1min，电容量较大的应至少放电2min，以免触电。 2、检验兆欧表是否指零或无穷大。 3、用干燥清洁的柔软布擦去被试物的表面污垢，必要时可先用汽油 洗净套管的表面积垢，以消除表面的影响。 4、接好线，如用手摇式兆欧表时，应用恒定转速（120r/min）转动 摇柄，兆欧表指针逐渐上升，待1min后读取其绝缘电阻值。 5、在测量吸收比时，为了在开始计算时就能在被试物上加上全部试 验电压，应在兆欧表达到额定转速时再将表笔接入被试物，同时计算 时间，分别读取15S和60S的读数。 6、试验完毕或重复进行试验时，必须将被试物短接后对地充分放电。 这样除可保证安全外，还可提高测试的准确性。 7、记录被试设备的铭牌、规范、所在位置及气象条件等。
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验的主要参数及技术指标
在绝缘电阻试验中，绝缘电阻的大小与绝缘材料的结构、体积有关， 与所用的兆欧表的电压高低有关，还与大气条件有关，因此，不能简 单的用绝缘电阻的大小或吸收比来判断绝缘的好坏。在排除了大气的 影响后，所测绝缘电阻和吸收比应与其出厂时的值比较，与历史数据 相比较，与同批设备相比较，其变化不能超过规程允许的范围。同时， 应结合绝缘电阻值与吸收比的变化结合起来综合考虑。
图4-1 双层电介质简化等值电路
图4-2吸收曲线及绝缘电阻变化曲线
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验的主要参数及技术指标
当合上开关K将直流电压U加到绝缘上后，等值电路中电流i的变化如 图4-2曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常 数Ig；这个过程的快慢，与绝缘试品的电容量有关，电容量越大，持 续的时间越长，甚至达数分钟或更长时间。图4-2中曲线i和稳态电流 Ig之间的面积为绝缘在充电过程中从电源“吸收”的电容Qa。这种逐 渐“吸收”的现象就叫做吸收现象。
值。 对于电容量较大的绝缘试品，K可采用下式表示：
K=R10min/R1min
(4-2)
式中：R10min为t=10min时测得的绝缘电阻值；R1mins为t=1min时的
绝缘电阻值，K在工程上称为极化指数
在绝缘状况良好时，K值较大，其值远大于1，当绝缘受潮时，K值将 变小，一般认为如K<1.3时，就可判断绝缘可能受潮。
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验的主要参数及技术指标
对于不均匀绝缘试品，如果绝缘状况良好，则吸收现象明显。如绝缘
受潮严重或内部有集中性导电通道，吸收现象更为明显。工程上用
“吸收比”来反映这一特性，吸收比一般有K表示，其定义为：
K=R60s/R15s
(4-1)
式中：R60s为t=60s时测得的绝缘电阻值；R15s为t=15s时的绝缘电阻
电子式兆欧表测量原理与手摇式兆欧表的测量原理一样，只是电 源的产生方式不一样。由于电力电子技术的发展，开关电源技术 已比较成熟，因此，工程上大量采用了电子式兆欧表。与手摇式 兆欧表相比，不仅试验工作量降低，测量吸收比更容易，而且电 源容量可以做得较大，同时，一台兆欧表还可以将几种不同电压 集成在一台设备中，适用面更广。
由从图4-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随 测量时间变化而变化的，只有当t=∞,其测量值为R=R∞,但在绝缘 电阻试验中，特别是电容量较大时，很难测量R∞的值，因此在实 际试验中，规程规定，只需要测量60S时的绝缘电阻值，即R60S的 值。当电容量特别大时，吸收现象特别明显，如大型发电机机， 可以采用10min时的绝缘电阻值。
高压电气设备试验
High-voltage electrical equipment
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻及吸收比试验
绝缘电阻试验是高压电气设备绝缘试验中一种最简单、最常用 的试验方法。当电气设备绝缘受潮、表面脏污，留有表面放电 或击穿痕迹时，其绝缘电阻会显著下降。
根据绝缘等级、测试要求的不同，通常采用的兆欧表输出电压 有：100V、250V、500V、1000V、2500V、5000V、10000V等。
高压电气设备试验
绝缘电阻及吸收比试验
绝缘电阻试验设备
兆欧表种类较多，根据测量对象和测量电压不同，如前所述。 根据电压产生的方式不同，分为手摇式兆欧表和电子式兆欧表， 其原理如图4-4和4-5所示：
在绝缘试验中，如不接屏蔽端子，测得的绝缘电阻是表面电阻 和体积电阻的并联值，因为这时沿绝缘表面的泄漏电流同样通 过兆欧表的测量回路。如果在表面上缠上几匝铜线，并接到端 子G上，则绝缘表面泄漏电流不通过兆欧表的测量回路，这时测 得的结果便是消除了表面泄漏电流影响的真实的体积电阻。
在绝缘试验中，如不接屏蔽端子，测得的绝缘电阻是表面电阻 和体积电阻的并联值，因为这时沿绝缘表面的泄漏电流同样通 过兆欧表的测量回路。如果在表面上缠上几匝铜线，并接到端 子G上，则绝缘表面泄漏电流不通过兆欧表的测量回路，这时测 得的结果便是消除了表面泄漏电流影响的真实的体积电阻。
1-电缆金属铠装；2-电缆绝缘 ；3-导电芯 右图4-3绝缘电阻试验原理示意图
