九年级物理北师大版 第十二章 (欧姆定律)单元检测题
图1 2008年秋九年级物理第十二章（欧姆定律）单元检测题
考时：80分钟 满分：70分
命题: 李待江
班级 姓名 分数 一.选择题：（将符合题意的唯一答案题号填入对应表格中，每小题2分，共22分）
1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况
A ．电灯的灯丝被烧断 B.电灯正常发光 C. 电灯发出暗淡的光 D.保险丝熔断
2．小明同学在探究串联电路电流规律的实验中，按图1连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A.灯L 1短路
B.灯L 2断路
C.电流表烧坏了
D.灯L 1断路
3．如图2所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是
A ．两表示数都变大
B ．两表示数都变小
C ．电流示数变大，电压表示数变小
D ．电流示数变小，电压表示数变大 4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 A ．电阻变大，电流减小 B ．电阻变小，电流增大 C ．电阻和电流都增大 D ．电阻和电流都减小 5．在某一温度下，连接在电路中的两段导体A 和B 中 的电流与其两端电压的关系如图3所示。
由图中信息可知 A ．A 导体的电阻为10Ω B ．B 导体的电阻为10Ω
C ．A 导体两端电压为3V 时，通过A 导体的电流为0.3A
D ．B 导体两端电压为3V 时，通过B 导体的电流为0.6A
图3
6．小明同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是
A.将两个4欧的电阻串联起来
B.将两个10欧的电阻并联起来
C.将两个4欧的电阻并联起来
D.将两个10欧的电阻串联起来 7．张强同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是
A ．电源没电了
B ．小灯泡处开路进制
C ．滑动变阻器处开路
D ．开关处开路
8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是
A ．这是伪科学的撞骗行为
B ．此人也许真有不导电的特异功能
C ．此人与大地之间一定有良好的绝缘
D ．他去抓两根电线前，零线被助手切断了
图2
图8 9．如图4所示的各个电路分别接到同一电源上，已知R 1二20欧，R 2＝30欧，R 3＝50欧，则电路中电流表示数最大的是
A B 图4 C D
10．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图5所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是
A ．R 串在Ⅱ区域，R 并在Ⅲ区域
B ．R 串在Ⅲ区域，R 并在Ⅰ区域
C ．R 串在Ⅰ区域，R 并在Ⅱ区域
D ．R 串在Ⅰ区域，R 并在Ⅲ区域
图5 图6 11．研究电流跟电压的关系时 , 分别 " 保持电阻不变 " 和 " 保持电压不变 "两步进行 , 在 " 保持电
阻不变 " 实验时 , 如图 6 所示 , 要求
A. 保持 R ´ 滑片位置不变
B. 保持 R 两端电压不变
C. 保持 R 不变 , 调节 R ´ 的滑片到不同位置
D. 保持电路中电流不变 二．填空题（每空1分，共 17分）
12．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．
13．如图7，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。
要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则I 1︰I 2 = 。
148所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.
15. 小华同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。
他出现错误的原因是____________________ ___，实际电压应是___________。
16．如图 9 所示 ,电阻 R1 = 2Ω,小明同学在实验中记录了三只电表的示数 .但不慎漏记单位 ,记下的一组数据是 1.5 、2.5 和 3,请帮助他确定所用电源电压是_____V, R2 的电阻值是_____Ω.
17．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过 这个用电器，就跟这个用电器
联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电
器 联一个 Ω的电阻． 图9 三．实验题（18题8分、19题6分、20题2分、21题3分、共19分） 18．如图10是小明自制电子秤的原理示意图。
托盘、轻弹簧上端和金属滑片P 固定一起(弹簧的电阻不计)。
（1）电路设计：要使电子秤能正常工作，下列电路连接正确的是（ ） A ．点“1”与点“2”连接 B ．点“1”与点“3”连接
C ．点“2”与点“3”连接
D ．点“1”、点“2”与点“3”全部相连接 (2) 故障排除：小明在正确完成电路连接后。
闭合开关S ，改变托盘中物体的质量，发现电压表有示数．但始终不变，发生故障的原因可能是（ ）
A ．R 0断路
B ．R 1短路
C ．电压表短路
D ．金属滑片P 处断路 (3)刻度调试：①调零。
在托盘中无物体时，使金属滑片P 处于R l 最上端．此时电压表的示数为零．②标度。
每次向托盘中增加100g 的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。
当将1kg 的物体放在托盘中。
金屑滑片P 刚好指在距R l 上端l ／3处(如图10)，请计算回答“1千克”应标在电压表多少伏的位置上?(电阻R 0=5Ω，电阻R 1=15Ω，电源电压U =3.0V ，电压表的量程为 0～3.0V)
（4）继续改进：小明在标示电子秤刻度时，发现电子秤的刻度与电压表的刻度有不同特点。
请说出不同之
处 。
于是，他又开始了新的研究。
19．如图11所示，是王燕同学连接的测电阻R x 的电路。
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。
（2）在方框中根据改正后的电路画出电路图。
（3）实验中测出了如下表所示的数据，其中第3次测
量时电流表的表盘如图12所示，请你读出电流值填在表格中。
电阻测量值R x ＝ Ω。
20. 在图13所示电路的适当位置，标出表示电压表和电流表的符号，并用“＋”或“－”标明正、负接线柱。
21．图14中S 是一个单刀双掷开关，刀扳到右边时a 、b 两接线柱连通，刀扳到左边时，a 、c 两个接线柱
图10
图11 图12
图13
图14
S
连通。
图中标有G 的是电动机的符号。
请把图中的这些符号连成电路图。
使开关扳到左右两边时电动机各用一个电源供电，而且流过电动机的电流方向相反从而使其转动方向相反。
四．计算题（每题6分、共12分）
22．有一个灯泡，它的电阻是15Ω，把灯泡两端加6V 电压时，灯泡能正常工作。
如果把灯泡接在7.5V 的电源上，仍使灯泡正常发光，应给灯泡串联一个多大的电阻？
23．如图15所示的电路，R 1=30Ω，R 2=10Ω，开关S 闭合后，电流表A 的示数为0.4A ，求电源电压、通过R 2的电流和干路中的电流。
2008年秋季九年级物理第十二章单元目标检测题
参考答案
一.
12．10-4
、 不高于36、 220、 1.210； 13。
S 1、S 2、 断开、 4：1； 14。
电流表改用大量程、被测电流小于0.6A ； 15。
将小量程误读为大量程、2V ；16。
3、3 ；17. 并、30、串、480 三．实验题
18. (1)C ；（2）D ；（3）1.5V ；（4）电子秤的刻度是不均匀的，而电压表的刻度是均匀的。
19．（1）电压表的负接线柱与定值电阻右边接线柱之间的导线连错了，改画成连接在电压表的负接线柱与定值电阻左边接线柱之间。
（2）略；（3）2 20．左边是电压表，上面是负接线柱；右边是电流表，左边是正接线柱。
21．如图答-14所示 四．计算题 22．3．75Ω
23 。
(1)U =12V ；(2)I 2=1.2A ；(3)I =1.6A
图答-14
S
图15。
北师大版九年级物理第十二章测评含答案
第十二章测评(时间:45分钟满分:100分)一、选择题(本大题共9小题,每小题3分,共27分。
每小题给出的四个选项中,只有一项符合题意)1.根据欧姆定律,下列说法正确的是()。
A.通过导体的电流越大,这段导体的电阻就越小B.导体两端电压越大,这段导体的电阻就越大C.导体的电阻与电压成正比,与电流成反比D.导体两端电压越大,通过这段导体的电流越大2.如图12-1所示,R0为定值电阻,R1为滑动变阻器,A1、A2为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关后,调节滑片,使两电流表指针所指位置相同。
下列说法正确的是()。
图12-1A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶13.如图12-2所示,电源总电压为6 V保持不变,R1=5 Ω,R2=10 Ω,当开关S由闭合到断开时,V的示数将()。
图12-2A.由2 V变为6 VB.由4 V变为6 VC.由4 V变为2 VD.6 V保持不变4.在如图12-3所示电路中,电源电压保持不变。
闭合开关S后,开关S1由断开到闭合,下列说法正确的是()。
图12-3A.电流表A1示数变大,电流表A示数也变大B.电流表A1示数变小,电流表A示数也变小C.电流表A1示数不变,电流表A示数变大D.电流表A1示数不变,电流表A示数变小5.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I-U图线如图12-4所示。
如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I-U图线所在的区域,下列说法正确的是()。
图12-4A.R串在Ⅱ区域,R并在Ⅲ区域B.R串在Ⅲ区域,R并在Ⅰ区域C.R串在Ⅰ区域,R并在Ⅱ区域D.R串在Ⅰ区域,R并在Ⅲ区域6.一只电阻,其两端电压由2 V增加到2.8 V,通过该电阻的电流增加了0.1 A,则该电阻的阻值为()。

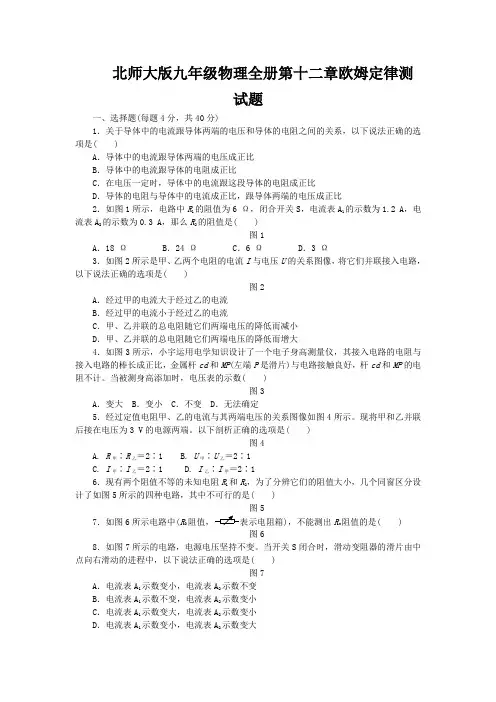

北师大版九年级物理全册第十二章欧姆定律测试题
北师大版九年级物理全册第十二章欧姆定律测试题一、选择题(每题4分，共40分)1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，以下说法正确的选项是( )A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成正比C．在电压一定时，导体中的电流跟这段导体的电阻成正比D．导体的电阻与导体中的电流成正比，跟导体两端的电压成正比2．如图1所示，电路中R1的阻值为6 Ω，闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3 A，那么R2的阻值是( )图1A．18 ΩB．24 ΩC．6 ΩD．3 Ω3．如图2所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，以下说法正确的选项是( )图2A．经过甲的电流大于经过乙的电流B．经过甲的电流小于经过乙的电流C．甲、乙并联的总电阻随它们两端电压的降低而减小D．甲、乙并联的总电阻随它们两端电压的降低而增大4．如图3所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP(左端P是滑片)与电路接触良好，杆cd和MP的电阻不计。
当被测身高添加时，电压表的示数( )图3A．变大 B．变小 C．不变 D．无法确定5．经过定值电阻甲、乙的电流与其两端电压的关系图像如图4所示。
现将甲和乙并联后接在电压为3 V的电源两端。
以下剖析正确的选项是( )图4A. R甲∶R乙＝2∶1B. U甲∶U乙＝2∶1C. I甲∶I乙＝2∶1D. I乙∶I甲＝2∶16．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同窗区分设计了如图5所示的四种电路，其中不可行的是( )图57．如图6所示电路中(R0)，不能测出R x阻值的是( )图68．如图7所示的电路，电源电压坚持不变。
当开关S闭合时，滑动变阻器的滑片由中点向右滑动的进程中，以下说法正确的选项是( )图7A．电流表A1示数变小，电流表A2示数不变B．电流表A1示数不变，电流表A2示数变小C．电流表A1示数变大，电流表A2示数变小D．电流表A1示数变小，电流表A2示数变大9．在如图8所示的电路中，闭合开关S，灯L不亮，电压表有示数，假定电路缺点在灯L或电阻R上某一处，关于缺点的剖析，以下判别正确的选项是( )图8A．一定是电阻R断路B．用导线衔接R两端，依据灯的亮暗可以检测出缺点缘由C．在电路中再串联一个电流表，依据电流表有无示数可以检测出缺点缘由D．在L两端再并联一个电压表，依据电压表有无示数可以检测出缺点缘由10．如图9甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U ＝4.5 V且坚持不变，电压表量程为0～3 V，R0是300 Ω的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图乙所示。

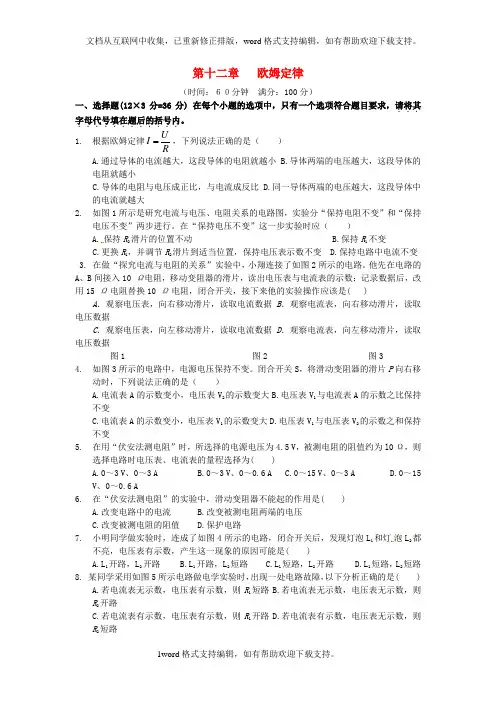

北师大版物理九年级第十二章欧姆定律word单元综合测试
