广州太古110kV全地下变电站的设计
110kV变电站平面设计及功能结构探讨
110kV变电站平面设计及功能结构探讨发布时间：2022-06-08T03:00:04.832Z 来源：《福光技术》2022年12期作者：单镭吴浩荣黄祖祥[导读] 本次设计过程中为满足基本参数要求，在110kV变电站平面规划时应对总布局和各功能单元内部结构进行合理设置，确保总平面布置和内部装置布置均符合安全性、高效性、规范性需求，从而全面降低110kV变电站的建设成本和运行效益。
广东冠电科技股份有限公司广东广州 510175摘要：本文主要从110kV变电站总平面设计和配电结构设计出发，分析110kV变电站平面设置、装置选择、功能协调等方面存在的问题。
在上述基础上结合实际项目案例，深入挖掘某110kV变电站总平面和配电功能优化设计中的注意事项，分别提出对应优化方案和建议，以提升110kV变电站的经济效益和安全效益，望为变电站建设提供参考依据。
关键词：110kV变电站；总平面；配电结构；优化设计110kV变电站作为智能配网的重要组成部分，其运行效益直接影响着输配电质量，已经成为新时期人们关注的焦点。
我国110kV变电站设计过程中存在一定的结构不合理、装置不规范等问题，造成变电站无法达到预期效果。
随着用户对110kV变电站配电安全性、可靠性等需求的不断提升，必须在110kV变电站建设时做好平面规划和设计，优化装置选型、配电布置等，这样才能够保证110kV变电站契合区域配电需求，从根本上改善变电站运行质量。
1 项目概况本次研究过程中主要以某地区110kV变电站建设项目为例，对变电站平面设计中的关键要素进行研究，分析总平面设计及功能结构优化中的注意事项，其具体内容如下。
某地区110kV变电站为扩建项目变电站，包括110kV/10kV变电部分，负责区域居民生活和商业用电，其整体规模较小，见表1。
表1 某地区110kV变电站的基本参数本次设计过程中为满足基本参数要求，在110kV变电站平面规划时应对总布局和各功能单元内部结构进行合理设置，确保总平面布置和内部装置布置均符合安全性、高效性、规范性需求，从而全面降低110kV变电站的建设成本和运行效益。

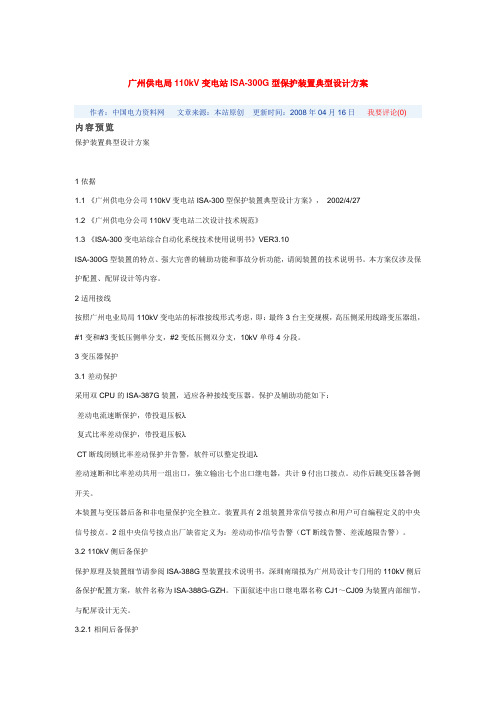

广州供电局110kV变电站ISA-300G型保护装置典型设计方案
广州供电局110kV变电站ISA-300G型保护装置典型设计方案作者：中国电力资料网文章来源：本站原创更新时间：2008年04月16日我要评论(0)内容预览保护装置典型设计方案1 依据1.1 《广州供电分公司110kV变电站ISA-300型保护装置典型设计方案》，2002/4/271.2 《广州供电分公司110kV变电站二次设计技术规范》1.3 《ISA-300变电站综合自动化系统技术使用说明书》VER3.10ISA-300G型装置的特点、强大完善的辅助功能和事故分析功能，请阅装置的技术说明书。
本方案仅涉及保护配置、配屏设计等内容。
2 适用接线按照广州电业局局110kV变电站的标准接线形式考虑，即：最终3台主变规模，高压侧采用线路变压器组，#1变和#3变低压侧单分支，#2变低压侧双分支，10kV单母4分段。
3 变压器保护3.1 差动保护采用双CPU的ISA-387G装置，适应各种接线变压器。
保护及辅助功能如下：差动电流速断保护，带投退压板λ复式比率差动保护，带投退压板λCT断线闭锁比率差动保护并告警，软件可以整定投退λ差动速断和比率差动共用一组出口，独立输出七个出口继电器，共计9付出口接点。
动作后跳变压器各侧开关。
本装置与变压器后备和非电量保护完全独立。
装置具有2组装置异常信号接点和用户可自编程定义的中央信号接点。
2组中央信号接点出厂缺省定义为：差动动作/信号告警（CT断线告警、差流越限告警）。
3.2 110kV侧后备保护保护原理及装置细节请参阅ISA-388G型装置技术说明书，深圳南瑞拟为广州局设计专门用的110kV侧后备保护配置方案，软件名称为ISA-388G-GZH。
下面叙述中出口继电器名称CJ1～CJ09为装置内部细节，与配屏设计无关。
3.2.1 相间后备保护不需电压闭锁时，可将复压元件整定为退出。
需电压闭锁时，应取110kV侧母线电压；变压器110kV侧为双分支时，两段110kV母线的PT经电压切换后接入本装置。
110KV变电站设计(参考)DOC
-6、所区采暖通风设施、消防设施。
7、所区内的规划。
8、编制主要设备材料清册。
9、编制工程概算书。
三、设计分工1、110kV配电装置以出线门型架为界，10kV电缆出线以电缆头为界。
电缆沟道至围墙外1米。
2、所外专用通信线、光纤系统通信、施工用电、用水等设施由建设单位负责。
四、主要设计原则1、电气主接线电气主接线是发电厂、变电所电气设计的重要部分，也是构成电力系统的重要环节。
主接线的确定对电力系统整体及发电厂、变电所本身运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。
因此，必须处理好各方面的关系，全面分析有关影响因素，通过技术经济比较，合理确定主接线方案，决定于电压等级和出线回路数。
（1）110kV主接线设计：110KV清河变主要担负着为清河开发区供电的重任，主供电源由北郊变110KV母线供给，一回由北郊变直接供给，另一回由北郊变经大明湖供给形成环形网络，因此有两个方案可供选择：单母线接线；单母线分段接线。
方案I：采用单母线接线优点：接线简单清晰、设备少操作方便、便于扩建和采用成套配电装置。
缺点：不够灵活可靠，任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电。
单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。
适用范围：一般适用于一台发电机或一台变压器的110-220KV配电装置的出线回路数不超过两回。
方案II：采用单母线分段接线优点：1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。
2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。
缺点：1）当一段母线或母线隔离开关故或检修时，该段母线的回路都要在检修期间内停电。
2）当出线为双回路时，常使架空线路出线交叉跨越。
3）扩建时需向两个方向均衡扩建。
110kV变电站设计方案
摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。
变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。
作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。
随着计算机技术、现代通讯和网络技术的发展，为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。
随着电力技术高新化、复杂化的迅速发展，电力系统在从发电到供电的所有领域中，通过新技术的使用，都在不断的发生变化。
变电所作为电力系统中一个关键的环节也同样在新技术领域得到了充分的发展。
[关键词]变电站输电系统配电系统高压网络补偿装置AbstractAlong with the economic development and the modern industry developments of quick rising, the design of the power supply system become more and morecompletely and system. Because the quickly increase electricity of factories, it also increases seriously to the dependable index of the economic condition, power supply in quantity. Therefore they need the higher and more perfect request to the power supply. Whether Design reasonable, not only affect directly the base investment and circulate the expenses with have the metal depletion in colour metal, but also will reflect the dependable in power supply and the safe in many facts. In a word, it is close with the economic performance and the safety of the people.The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. As an important part of power’s transport and control, the transformer substation must change the mode of the traditional design and control, then can adapt to the modern electric power system, the development of modern industry and the of trend of the society life.Along with the high and quick development of electric power technique, electric power system then can change from the generate of the electricity to the supply the power.[key words] substation transmission system distributionhigh voltage network correction equipment.目录第1章原始资料及其分析 (3)1原始资料 (3)2原始资料分析 (4)第2章负荷分析 (5)第3章变压器的选择 (8)第4章电气主接线 (10)第5章短路电流的计算 (13)1短路电流计算的目的和条件 (13)2短路电流的计算步骤和计算结果 (14)第6章配电装置及电气设备的配置与选择 (17)1 导体和电气设备选择的一般条件 (17)2 设备的选择 (17)3 高压配电装置的配置 (18)第7章二次回路部分 (21)1 测量仪表的配置 (21)2 继电保护的配置 (21)第8章所用电的设计 (27)第9章防雷保护 (39)结束语 (41)致谢 (42)参考文献 (43)附录一：一次接线图附录二：10KV配电装置接线图绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其它各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
110kv变电站设计说明书和计算说明
第1章概述1.1设计题目110KV降压变电站电气设计1.2原始资料1.2.1 系统参数：系统至110KV母线的短路容量为3984MVA , 110KV架空线路，长22km。
1.2.2 变电所A资料35KV出线4回1、负荷7-10MW，线路长30km，1回2、负荷6-8MW，线路长25km，1回3、负荷5-8MW，线路长20km，1回4、负荷4-7MW，线路长15km，1回功率因数0.8510 KV出线4回1、负荷1.5-2MW，线路长10km，1回2、负荷1.6-2.2MW，线路长12km，1回3、负荷0.5-1.2MW，线路长7km，1回4、负荷0.7-1.5MW，线路长9km，1回负荷同时率0.75待建变电所考虑15%的负荷发展余地，地形平坦无污染，环境温度B =35E ,最大负荷利用小时数：T=5000h/年。
1.2.3 110KV线路电抗按0.4欧姆/km计。
1.2.4 发电厂变电所地理位置图如图所示。
系统图1-1发电厂变电所地理位置图G—汽轮发电机QFQ-50-2, 50MW , Xd”0.124,cos© =0.8;T---变压器SF7-40000/121+2*2.5%;L1 : 70km, L2: 60km；L3: 40km；1.3设计任务1、计算负荷，选择主变的容量和台数；2、确定电气一次主接线方案；3、短路电流计算；4、选择各级导线型号和截面；5、选择一次电气设备；&防雷保护和接地装置计算；7、继电保护计量装置配置；8、编写设计说明书：包括设计总说明、设计计算书；9、设计图纸：包括电气主接线图、电气总平面布置图、各电压等级电气间隔断面图、继电保护测量配置图、防雷保护及接地装置布置图、屋内配电装置图第2章电气主接线的设计2.1 原始资料分析本设计的变电站为降压变电站，有三个电压等级：高压侧电压为110kv,有二回进线; 中压侧电压为35kv, 有四回出线。
低压侧电压为10kv, 有四回出线。

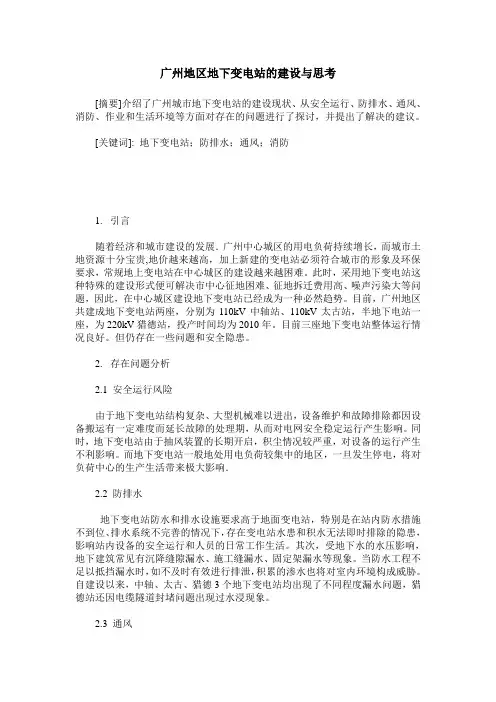

广州地区地下变电站的建设与思考
广州地区地下变电站的建设与思考[摘要]介绍了广州城市地下变电站的建设现状、从安全运行、防排水、通风、消防、作业和生活环境等方面对存在的问题进行了探讨，并提出了解决的建议。
[关键词]: 地下变电站；防排水；通风；消防1. 引言随着经济和城市建设的发展．广州中心城区的用电负荷持续增长，而城市土地资源十分宝贵,地价越来越高，加上新建的变电站必须符合城市的形象及环保要求，常规地上变电站在中心城区的建设越来越困难。
此时，采用地下变电站这种特殊的建设形式便可解决市中心征地困难、征地拆迁费用高、噪声污染大等问题，因此，在中心城区建设地下变电站已经成为一种必然趋势。
目前，广州地区共建成地下变电站两座，分别为110kV中轴站、110kV太古站，半地下电站一座，为220kV猎德站，投产时间均为2010年。
目前三座地下变电站整体运行情况良好。
但仍存在一些问题和安全隐患。
2. 存在问题分析2.1 安全运行风险由于地下变电站结构复杂、大型机械难以进出，设备维护和故障排除都因设备搬运有一定难度而延长故障的处理期，从而对电网安全稳定运行产生影响。
同时，地下变电站由于抽风装置的长期开启，积尘情况较严重，对设备的运行产生不利影响。
而地下变电站一般地处用电负荷较集中的地区，一旦发生停电，将对负荷中心的生产生活带来极大影响．2.2 防排水地下变电站防水和排水设施要求高于地面变电站，特别是在站内防水措施不到位、排水系统不完善的情况下，存在变电站水患和积水无法即时排除的隐患，影响站内设备的安全运行和人员的日常工作生活。
其次，受地下水的水压影响，地下建筑常见有沉降缝隙漏水、施工缝漏水、固定架漏水等现象。
当防水工程不足以抵挡漏水时，如不及时有效进行排泄，积累的渗水也将对室内环境构成威胁。
自建设以来，中轴、太古、猎德3个地下变电站均出现了不同程度漏水问题，猎德站还因电缆隧道封堵问题出现过水浸现象。
2.3 通风变电站通风系统设计应能适时排除电气设备电能损耗所产生的热量，地下变电站由于电气设备均置于地下，通风系统对电气设备的安全运行有很大影响。
110kv变电站典型设计初设计精选全文完整版
可编辑修改精选全文完整版110kv变电站典型设计初设计A方案(一)工程建设规模a)主变压器:终期2×31.5MVA,本期1×31.5MVA;b)电压等级:110/35/10kV三级;c)出线回路数:1)110kV出线: 终期4回,本期2回;2)35kV出线: 终期8回,本期4回;3)10kV出线: 终期12回,本期6回;4)无功功率补偿: 终期4×3Mvar,本期2×3Mvar；（二）设计范围1)本典型设计范围包括变电所内下列部分:a)电力变压器及各级电压配电装置,所用电系统设备,过电压保护及接地装置,直流操作电源系统设备;相应的继电保护及自动装置,就地测量及控制操作设备,自动化系统设备以及电缆设施等。
b)与电气设备相关的建筑物、构筑物,给水排水设施,通风设施,消防设施,安全防范及环境保护措施。
2)系统通信设施、所外道路、所外上下水系统、场地平整和特殊基础处理、大件设备运输措施等不纳入本典型设计范围。
其中由于通信设施需根据外部通信系统条件确定,本典型设计中仅留布置安装条件,不作具体设计。
3)设计分界点a)变电所与线路的分界点为:110kV、35kV配电装置以架空进线耐张线夹(不含)为界。
10kV配电装置以开关柜内电缆头(不含)为界。
b)进所道路设计以变电所大门为界,大门外不属本典型设计范围。
（三）设计条件2.4.1 发电机参数1）所址自然条件环境温度:-10℃~40℃最热月平均最高温度:35℃设计风速:30m/s覆冰厚度:5mm海拔高度:<1000m地震烈度:6度污秽等级:II级设计所址高程:>频率为2%洪水位凡所址自然条件较以上条件恶劣时,工程设计应作调整。
2）系统条件按照系统的情况,设定110kV系统短路电流为25kA,要求10kV母线的短路电流不超过20kA(四)主要技术经济指标2.4.1 发电机参数1）投资:静态投资: 1367.45 万元,单位投资: 434 元/kVA;动态投资: 1398.96 万元,单位投资: 444 元/kVA;2）占地面积所区围墙内占地面积:7695.96m2所区围墙内建筑面积: 560m2主控制楼面积: 422.5m2(五)电气主接线变电所主接线110kV、35kV及10kV终期均为单母线分段接线,初期为单母线接线。
(完整版)110KV变电站设计
110KV变电站设计学院：专业：年级: 指导老师：学生姓名：日期：摘要：本文主要进行110KV变电站设计。
首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。
根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。
本文同时对防雷接地及补偿装置进行了简单的分析，最后进行了电气主接线图及110KV配电装置间隔断面图的绘制。
关键词：变电站设计，变压器，电气主接线，设备选择Abstract:This paper mainly carries on the design of 110KV substation. According to the mandate given by the system and the load line and all parameters of the substation and line consideration and the data of load analysis, meet the safety, economy and reliability requirements of 110KV, 35KV, 10KV side of the main connection form is determined, and then through the load calculation and determine the scope of supply the number, size, and type of the main transformer, thus obtains the parameters of each element, the equivalent network simplification, and then select the short circuit short circuit calculation, the calculation results and the maximum continuous working current according to short-circuit current, selection and calibration of electrical equipment, including bus, circuit breaker, isolating switch, voltage transformer, current transformer etc., and determine the distribution device. According to the load and short circuit calculation for the line, transformer, bus configuration of relay protection and setting calculation. At the same time, this paper makes a simple analysis of lightning protection and grounding and compensation device, and finally carries out the electrical main wiring diagram and the 110KV distribution unit interval section drawing.Key words: substation design, transformer, electrical main wiring, equipment selection目录1 引言 (1)1.1 变电站的作用 (1)1.2 我国变电站及其设计的发展趋势 (2)1.3 变电站设计的主要原则和分类 (5)1.4 选题目的及意义 (6)1.5 设计思路及工作方法 (6)1.6 设计任务完成的阶段内容及时间安排 (7)2 任务书 (7)2.1 原始资料 (7)2.2 设计内容及要求 (10)3 电气主接线设计 (11)3.1 电气主接线设计概述 (11)3.2 电气主接线的基本形式 (14)3.3 电气主接线选择 (14)4 变电站主变压器选择 (18)4.1 主变压器的选择 (19)4.2 主变压器选择结果 (21)5 短路电流计算 (22)5.1 短路的危害 (22)5.2 短路电流计算的目的 (22)5.3 短路电流计算方法 (22)5.4 短路电流计算 (23)5.4.1 110kv侧母线短路计算 (25)5.4.2 35kv侧母线短路计算 (27)5.4.3 10kv侧母线短路计算 (28)6 电气设备的选择 (31)6.1 导体的选择和校验 (31)6.1.1 110kv母线选择及校验 (32)6.1.2 35kv母线选择及校验 (33)6.1.3 10kv母线选择及校验 (34)6.2 断路器和隔离开关的选择及校验 (35)6.2.1 110kv侧断路器及隔离开关的选择及校验 (36)6.2.2 35kv侧断路器及隔离开关的选择及校验 (38)6.2.3 10kv侧断路器及隔离开关的选择及校验 (40)6.3 电压互感器和电流互感器的选择 (42)6.3.1 电流互感器的选择 (42)6.3.2 电压互感器的选择 (44)7 继电保护的配置 (46)7.1 继电保护的基本知识 (46)7.2 110kv线路的继电保护配置及整定计算 (53)7.2.1 110kV线路继电保护配置 (53)7.2.2 110kV线路继电保护整定计算 (53)7.3 变压器的继电保护及整定计算 (58)7.3.1 变压器的继电保护 (58)7.3.2变压器的继电保护整定计算 (59)7.4 母线保护 (61)7.5 备自投和自动重合闸的设置 (63)7.5.1 备用电源自动投入装置的含义和作用 (63)7.5.2 自动重合闸装置 (63)8 防雷与接地方案的设计 (64)防雷概述 (64)1.1雷电的成因及危害 (64)1.2直击雷的成因及危害 (64)1.3感应雷的成因及危害 (64)防雷设计原则 (65)8.1 防雷保护 (65)8.2 接地装置的设计 (66)9 配电装置 (67)9.1 配电装置概述 (67)9.2 配电装置类型 (68)9.3 对配电装置的基本要求和设计步骤 (68)9.4 屋内配电装置 (69)9.5 屋外配电装置 (69)10 结束语 (70)参考文献 (72)致谢 (73)附录 (74)附录一电气主接线图 (74)附录二110KV屋外普通中型单母线分段接线的进出线间隔断面图 (75)1 引言1.1 变电站的作用一、变电站在电力系统中的地位电力系统是由变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
110kV变电站的初步方案设计书
封面作者：PanHongliang仅供个人学习v 110kV 变电站的初步设计摘要根据对原始资料背景和设计要求的分析，110kV 变电站初步设计的主要内容包括：先试选电气主接线方案，然后进行技术性和经济性的比较，最终选择最合理的主接线形式；通过经济截面电流法，先选择变电所进线导线，为后续三相短路电流计算做铺垫；根据三相短路电流计算结果，选择符合使用要求的各种电气设备；最终是对变压器、线路进行保护。
通过综合分析，110kV 侧入线是双电源供电，35kV 和10kV 母线选择的都是单母线接线。
导线选择后，采用标幺值法计算等效电抗，通过查电源运算曲线的图表，找出短路瞬间、4s 后的短路电流标幺值，而后将其转换成有名值，通过公式计算出冲击电流。
至于电气设备的选择则是通过最大负荷电流和开断电流进行选择，根据4s 后电流有名值和短路冲击电流有名值进行热稳定性和动稳定性校验；至于保护方面，主要是变压器的保护，通过延时时间不同，来让不同断路器动作，进而起到保护作用。
关键词：电气主接线，三相短路电流，变压器，线路保护，标幺值PRELIMINARY DESIGN OF 110 kV SUBSTATIONABSTRACTAccording to the analysis of raw data background and design requirements, the main content of the preliminary design of the 110 kV substation including: Try to choose the main electrical wiring scheme, then carries on the technical and economical comparison, and finally choose the most appropriate form of the main wiring. Through the economical section current method, choose the substation into line conductor, which will pave for the subsequent three-phase short-circuit current calculation. According to the results of the three-phase short-circuit current calculation to choose all kinds of electrical equipment, which conform to the requirements. Transformer and line are ultimately to be protected.Through the comprehensive analyse,the sideinto line of 110 kVis double power supply, while 35 kV and 10 kV busbar selection are single busbar e standard per unit method to calculate the equivalent reactance after selecting wire, and to find out theper unit's short-circuit current value of short circuit instantaneous and after 4s'through checking the power operation curve chart, and then convert them into actual value, calculate the shock current based on the formula.As for the selection of electrical equipment, which is through the choice of maximum load current and open circuit current,carries on the thermal stability and dynamic stability check according to the after 4s'current actual value and short circuit impact current actual value.The protection of transformer is mainly in protection, which protects further through the different delay time to make the different circuit breaker action.KEY WORDS: main electrical wiring, three-phase short-circuit current, transformer, line protection, per unit目录前言1第1 章原始资料分析及变压器的选择21.1 原始资料简介及分析21.1.1 原始资料简介21.1.2 原始资料分析21.2变压器的选择21.2.1变压器数量的选择21.2.2变压器容量的选择2 第2 章电气主接线的设计42.1电气主接线42.1.1 电气主接线的基本要求42.2 母线制42.2.1 单母线接线42.2.2单母线分段接线42.2.3 双母线接线52.2.4 桥形接线52.3电气主接线设计方案的比较及选择5 第3 章短路电流的计算73.1 概述73.1.1 短路类型73.1.2 短路计算步骤73.2 变电站电源进线的选择73.2.1 变电站容量补偿后的初步估计73.2.2变电站进线的选择83.3 短路计算83.3.1 各元件电抗标幺值的计算83.3.2 K1 点（35kV 母线）短路电流计算3.3.3 K2 点（10kV 母线）短路电流计算3.3.4 K3 点（110kV 母线）短路电流计算9 10 123.3.5 K4 点（110kV 母线）短路电流计算133.4 短路电流计算总结14第4 章变电所电气设备的选择及校验154.1断路器和隔离开关的选择与校验154.1.1 断路器的选择154.1.2 断路器的校验154.1.3 隔离开关的选择164.1.4 隔离开关的校验164.2 电压互感器的选择174.2.1 电压互感器174.2.2电压互感器的选择184.3 电流互感器的选择194.3.1电流互感器的特点194.3.2 电流互感器的选择及校验204.3.3 各电压侧电流互感器的选择及校验214.4 母线的选择234.4.1母线234.4.2 母线的分类及各颜色含义234.4.3 母线的截面尺寸选择及短路稳定性校验244.4.4 35kV 、10kV 、110kV 侧母线的选择及校验254.5 避雷器的选择264.5.1 避雷器的特点264.5.2避雷器的配置原则264.5.3 避雷器的选择274.6 熔断器的选择274.6.1 熔断器的特点274.6.2 熔断器的选择284.6.3 各电压侧熔断器的选择284.7 电气设备选择汇总29第5 章继电保护的配置305.1 继电保护及其基本要求305.1.1 继电保护装置305.1.2继电保护的基本要求305.2变压器的保护305.2.1 保护类型305.2.2 变压器的电流速断保护305.2.3变压器的过电流保护315.2.3变压器的过负荷保护315.3 母线的保护325.3.1 母线故障原因325.3.2 母线的保护方法325.4 线路的保护325.4.1各电压侧保护概述325.4.2线路的三段式保护33 结论35 谢辞36 参考文献36 附录37 外文资料翻译39、八前言我国电力工业近年来发展迅速，其技术水平和管理水平正在朝着集中控制和计算机监控的方向迈进, 电力系统也已经实现了分级集中调度。
地下变电站通风空调系统设计探讨
地下变电站通风空调系统设计探讨何娜萍; 肖国锋【期刊名称】《《建筑热能通风空调》》【年(卷),期】2019(038)010【总页数】4页(P56-59)【关键词】地下变电站; 通风空调; 防排烟【作者】何娜萍; 肖国锋【作者单位】中国能源建设集团广东省电力设计研究院有限公司【正文语种】中文0 引言随着经济的飞速发展，电力需求也迅猛增长，尤其是城市地区。
北京、上海、广州、深圳等一线城市的用地紧缺，传统大型变电站越来越不能兼顾电力需求和用地紧缺两者间的矛盾。
为了妥善解决变电站选址困难、土地征用拆迁等高昂费用的建设问题，同时提高土地综合利用价值，改善城市景观和环境，地下变电站的研究和建设已经成了必然的趋势。
由于地下变电站电气设备种类多、发热量大且环境封闭。
设备过热是地下变电站中引起故障的主要因素。
因此，可靠的通风空调系统对地下变电站安全稳定运行尤其重要。
本文通过对目前地下变电站通风问题和现状进行分析，总结了地下变电站的通风空调系统和防排烟系统的设计方法和原则。
1 通风系统概述地下变电站占地和空间都很紧张，而地下变电站各电气房间所需通风量较大，风管的截面积较大，同时要兼顾电缆和其他管线的布置，这就对通风系统的合理设计、安全可靠有较大的困难[1]，如图1所示为广州太古110 kV全地下变电站走廊通风管。
图1 广州太古110 kV全地下变电站走廊通风管地下变电站主要采用自然进风、机械排风的通风模式，同时对通风不畅的部位，辅以一定的机械送风。
1.1 变压器室通风对于耐火等级为一级的变压器室，按每台主变的通风系统应独立设计。
变压器室内的通风应满足人员活动区域温度在35～37℃，室温不宜超过45℃。
1.1.1 主变冷却方式及通风方式变压器室通风系统设计主要取决于变压器散热器的设置方式。
因此，变压器室通风系统设计可根据变压器散热器的设置方式来划分：①散热器与主变本体一体式置于地下，通风系统将变压器所有散热排至地上。
