6化工车间工艺设计的程序及内容.
化工厂设计的内容与程序
化工厂设计的内容与程序1. 引言化工厂设计是指根据化工工艺原理和工艺流程，对化工生产设备、工艺参数进行综合研究和设计的过程。
它涉及到多个学科领域，如化学工程、机械工程、仪器仪表工程等，需要综合考虑安全性、经济性和环境保护等因素。
本文将介绍化工厂设计的主要内容与程序，并对其中的一些关键环节进行详细阐述。
2. 化工厂设计的内容化工厂设计的内容包括但不限于以下几个方面：2.1 工艺设计工艺设计是化工厂设计的核心内容，它涉及到物料流程、反应原理、反应条件、设备选择等方面。
在工艺设计过程中，需要确定最佳的工艺路线，优化工艺参数，提高产品质量和产能。
同时，还要考虑工艺的稳定性、可操作性和安全性等因素，确保化工生产过程的可控性和可持续性。
2.2 设备选型设备选型是根据工艺要求和生产规模，选择适合的设备和仪器。
在设备选型过程中，需要考虑设备的材质、尺寸、结构和性能等因素，确保设备能够满足工艺要求，并达到预期的生产效果。
同时，还要考虑设备的可靠性、维护性和成本等因素，确保设备的长期运行和经济性。
2.3 工程布局工程布局是将设备、管道、仪表等按照一定的规划和排列方式布置在化工厂内的过程。
在工程布局过程中，需要考虑设备之间的空间关系、管道的走向和连接方式，以及现场操作的便利性和安全性等因素。
同时，还要考虑厂区的土地利用、环境保护和消防安全等要求，确保化工厂的整体布局符合规范和要求。
2.4 安全设计安全设计是化工厂设计的重要内容，它旨在预防和控制事故的发生，保障生产过程中的人身安全和设备安全。
在安全设计过程中，需要考虑到工艺的危险性和风险性，采取相应的措施和技术手段，确保生产过程的安全性和可靠性。
同时，还要制定安全管理制度和培训计划，提高员工的安全意识和应急处理能力。
3. 化工厂设计的程序化工厂设计的程序可以分为以下几个阶段：3.1 前期研究前期研究是化工厂设计的第一阶段，主要包括市场分析、工艺研究和可行性研究等。
在前期研究过程中，需要收集和分析相关的市场信息和技术资料，评估工艺可行性和经济性，确定项目的投资规模和回报周期。
化工工艺设计的程序和步骤
化工工艺设计的程序和步骤1.需求分析：首先，设计人员需要与客户或利益相关者进行会议或讨论，了解他们的需求和要求。
这包括产品规格、质量标准、生产能力要求、用途等。
2.原料选择：在确定产品需求之后，制定人员将评估可行的原料选择。
他们将考虑原料的可获得性、成本、环境影响、安全性等方面的因素。
3.流程设计：接下来，设计人员将根据产品需求和原料选择，设计生产流程。
这包括原料处理、反应器设计、分离和纯化、能量传递等。
他们将考虑一系列因素，如反应条件、催化剂选择、设备选择等，以确保流程的高效运行。
4.设备设计：在流程设计完成后，设计人员将选择和设计必要的设备来实现流程。
他们将考虑设备的尺寸、材料选择、加热和冷却要求、操作压力和温度等。
5.安全评估：确定设计的安全性是一个重要的步骤。
设计人员将分析潜在的危险和风险，并设计相应的安全装置和操作程序，以确保操作过程的安全性。
6.流程模拟：在实际建设之前，通常会进行流程模拟。
这可以帮助设计人员评估和优化流程的效率和可行性。
通过模拟，他们可以尝试不同的工艺参数和操作条件，以达到最佳的生产效果。
7.经济评估：经济性评估是另一个重要的步骤。
设计人员将评估投资成本、运营成本、收益预测等，以确定工艺设计的经济可行性。
8.施工和调试：一旦工艺设计完成并获得批准，施工人员将开始实施和建设生产设施。
之后，设备和流程将进行调试和测试，以确保其正常运行。
9.验证和优化：工艺设计完成后，验证和优化是关键的步骤。
操作人员将执行试生产和规模化生产，以验证设计的可行性和实际效果。
根据实践中的经验，工艺设计可能需要进行调整和优化，以提高生产效率和产品质量。
10.文件和报告编制：最后，设计人员将编制工艺设计的相关文件和报告，以便于交付给客户、监管部门和利益相关者。
这些文件包括工艺流程图、设备设计图、安全规范、操作手册等。
需要指出的是，每个项目和每个工艺的设计步骤可能会有所不同，因此上述步骤只是一个一般化的流程示例。
化工工艺设计的步骤
化工工艺设计的步骤
化工工艺设计的步骤通常包括以下几个方面：
1. 确定产品需求和目标：明确需要设计的产品或工艺的需求，并明确产品规格、工艺要求和目标。
2. 收集和分析数据：收集和分析相关的实验数据、市场数据、技术数据等，了解目前的工艺水平和技术趋势。
3. 制定工艺流程：根据产品需求和目标，制定整个工艺的流程图，包括原料的配方、反应过程、工艺条件、设备选择等。
4. 设计设备和工艺容器：根据工艺流程图，选择适当的设备和工艺容器，包括反应釜、分离设备、输送设备等。
5. 选择反应条件和操作参数：根据产品特性和工艺要求，选择合适的反应条件和操作参数，包括温度、压力、pH值等。
6. 进行实验验证：根据设计的工艺流程和设备，进行实验验证，确定工艺的可行性和可靠性。
7. 优化工艺参数：根据实验结果和反馈信息，对工艺参数进行优化，以达到更
好的产品质量和生产效率。
8. 制定操作规程和安全措施：制定具体的操作规程和安全措施，确保工艺设计的安全可靠，减少事故风险。
9. 进行成本评估：根据工艺设计和设备选择，进行成本评估，包括原料成本、设备投资、能耗等。
10. 完善设计文档和报告：整理工艺设计的文档和报告，包括流程图、参数表、操作规程、设备选型等，以备后续的生产实施和技术支持。
化工厂设计的内容与程序
化工厂设计的内容与程序
• 初步设计评审
第一章 化工厂设计的内容与程序
•1) 概念设计（形成想法）
• 概念设计:以过程研究中间结果（或最终结果）为 基础，从工程角度出发按照未来生产规模所进行的一种 假想设计。 • 作用:是暴露和提出过程研究中存在的问题，并 为解决这些问题提供途径或方案；评价开发的新产品 或新技术是否有工业化价值。
•2) 中试设计
•
国外各设计阶段的主要设计内容及成品，见表1-1。
•表1-1
工艺设计
1、工艺流程图(PFD) 2、工艺控制图(PCD) 3、工艺说明书 4、物料平衡表 5、工艺设备表 6、工艺数据表 7、安全备忘录 8、慨略布置图 9、主要专业设计条件
国外各设计阶段的主要设计内容及成品
基础工程设计
详细工程设计
1、管道仪表流程图(PID) 2、设备计算及分析草图 3、设计规格说明书 4、材料选择 5、请购文件 6、设备布置图(分区) 7、管道平面图(分区) 8、地下管网图 9、电气单线图 10、各专业设计条件
•扩大初步设计 根据行业规范，解决初步设计中的主要 技术问题，使之明确、细化。编制准确度能满足控制投资 或报价使用的工程概算。
• 施工图设计 根据行业标准结合建厂地区条件，在满 足安全、进度及控制投资等前提下开展施工图设计。
化工厂设计的内容与程序
第一章 化工厂设计的内容与程序
• 3. 国际通用的设计阶段划分
1、详细配管图 2、管段图(空视图) 3、基础图 4、结构图、建筑图 5、仪表设计图 6、电气设计图 7、设备制造图 8、其他为施工所需的各专业全部设计图 纸、文件 9、各专业施工安装说明
化工厂设计的内容与程序
2012-8-16
15
九、工艺流程设计步骤
• • • • • • • 1、确定工艺流程 2、确定每个过程的具体流程 3、产物的处理确定操作条件 4、确定控制方式 5、确定环境因素控制方案 6、确定安全措施方案 7、绘制工程流程图
16
2012-8-16
十、物料衡算的思维方法
• • • • • 1、绘出完整的工艺流程图 2、写明每个反应方程式 3、写明年产量年工作时间产率产品纯度 4、物料衡算 5、绘出物料衡算图验证物料平衡
20
2012-8-16
十四、毕业设计说明书主要内容
• • • • • • • • • • • 1、概述 2、工艺流程的选定与简介 3、工艺计算（物料热量） 4、设备的选择 5、原辅材料定额消耗量 6、环境保护措施 7、成本估算 8、安全措施和节能措施 9、设计体会与收获 10、参考文献 11、附图
21
2012-8-16
十五、换热器工艺计算
• • • • •
1、流体流速 2、流体路径 3、冷热端的温度 4、估算换热面积（总传热系数） 5、计算
2012-8-16
22
十六、化工管道设计依据
• • • • 1、满足工艺要求 2、满足安全要求 3、施工操作维修方便 4、整体美观省材省投资
2012-8-16
23
十七、化工管道设计内容
• • • • • • • 1、管道配件阀的选择 2、管路设计 3、管路保温设计 4、管架设计 5、管路热补偿设计 6、材料列表 7、绘图（平面立体）
24
2012-8-16
十八、工程概算类别
• • • • 1、土建工程 2、设备购置 3、安装工程 4、其他费用
25
2012-8-16

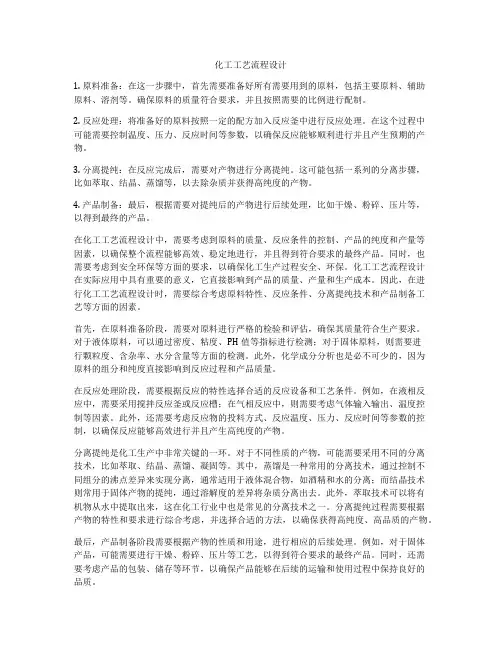

化工工艺流程设计
化工工艺流程设计1. 原料准备：在这一步骤中，首先需要准备好所有需要用到的原料，包括主要原料、辅助原料、溶剂等。
确保原料的质量符合要求，并且按照需要的比例进行配制。
2. 反应处理：将准备好的原料按照一定的配方加入反应釜中进行反应处理。
在这个过程中可能需要控制温度、压力、反应时间等参数，以确保反应能够顺利进行并且产生预期的产物。
3. 分离提纯：在反应完成后，需要对产物进行分离提纯。
这可能包括一系列的分离步骤，比如萃取、结晶、蒸馏等，以去除杂质并获得高纯度的产物。
4. 产品制备：最后，根据需要对提纯后的产物进行后续处理，比如干燥、粉碎、压片等，以得到最终的产品。
在化工工艺流程设计中，需要考虑到原料的质量、反应条件的控制、产品的纯度和产量等因素，以确保整个流程能够高效、稳定地进行，并且得到符合要求的最终产品。
同时，也需要考虑到安全环保等方面的要求，以确保化工生产过程安全、环保。
化工工艺流程设计在实际应用中具有重要的意义，它直接影响到产品的质量、产量和生产成本。
因此，在进行化工工艺流程设计时，需要综合考虑原料特性、反应条件、分离提纯技术和产品制备工艺等方面的因素。
首先，在原料准备阶段，需要对原料进行严格的检验和评估，确保其质量符合生产要求。
对于液体原料，可以通过密度、粘度、PH值等指标进行检测；对于固体原料，则需要进行颗粒度、含杂率、水分含量等方面的检测。
此外，化学成分分析也是必不可少的，因为原料的组分和纯度直接影响到反应过程和产品质量。
在反应处理阶段，需要根据反应的特性选择合适的反应设备和工艺条件。
例如，在液相反应中，需要采用搅拌反应釜或反应槽；在气相反应中，则需要考虑气体输入输出、温度控制等因素。
此外，还需要考虑反应物的投料方式、反应温度、压力、反应时间等参数的控制，以确保反应能够高效进行并且产生高纯度的产物。
分离提纯是化工生产中非常关键的一环。
对于不同性质的产物，可能需要采用不同的分离技术，比如萃取、结晶、蒸馏、凝固等。
化工设计的内容和程序ppt课件
根据项目 性质分类
新建项目设计
《化工设计》
重复建设 项目设计
已有装置的 改造设计
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
第一节 化工设计的种类
• 1、新建项目设计
以前重研究、轻设计。
（现在要求科研成果以基础设计的形式出现）
设计师从接受任务之时起就要根据设计要求构思各种可能的 方案，然后根据一系列内部和外部约束条件，排出一些不合 理或不可能的方案，经过反复比较，选择其中最佳者。整个 设计过程是一个交替进行过程合成与分析，不断作出选择、 修改原有设想的迭代过程。
其中，各种图纸随设计的深入，分成多个版本。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
工艺专业部与工艺系统专业部之间，在设计工作过 程中有许多需要交流的条件、文件（“条件表”）， 有发出条件的主导专业，有接收“条件表”的接收专 业。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
化工过程设计的深化改革
复杂大型化工厂的设计
化工过程设计发展方向
柔性化工厂的设计 自主创新设计
与国际工程设计的接轨 我国化工设计院，原来的专业部门进行了相应的改革调整。
过程合成（结构优化） 过程分析（参数优化）
《化工设计》
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
(完整版)化工厂的设计步骤
化工车间（装置）工艺设计的程序及设计内容化工车间（装置）设计是化工厂设计的最基本的内容，也是初学者必须首先掌握的。
因此，本节着重介绍化工车间（装置）工艺设计内容和程序。
下面按工作程序介绍车间工艺设计的内容。
一、设计准备工作（l）熟悉设计任务书。
全面深入地正确领会设计任务书提出什么要求，又提供了什么情况，这都是设计的依据，必须熟记、贯彻实施。
（2）了解化工设计以及工艺设计包括哪些内容，其方法步骤如何。
参照设计进度订出个人工作计划。
（3）查阅文献资料。
按照设计要求，主要查阅与工艺路线、工艺流程和重点设备有关的文献资料，并摘录笔记。
此外，还应对资料数据加工处理，对文献资料数据的适用范围和精确程度应有足够的估计。
（4）收集第一手资料。
深入生产与试验现场调查研究，尽可能广泛地收集齐全可靠的原始数据并进行整理，这对搞好整个设计来说是一项很重要的基础工作。
二、方案设计这个阶段的任务是确定生产方法和生产流程，它们是整个工艺设计的基础。
要求运用所掌握的各种资料，根据有关的基本理论进行不同生产方法和生产流程的对比分析。
这个阶段的工作可以培养分析、归纳和理论联系实际的能力。
三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。
要完成的任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。
经验表明，在化工计算阶段会用到大量的基本理论、基本概念和基本技能（数据处理、计算技能、绘图能力等）。
四、车间布置设计这是工艺人员的主要设计任务之一，它也是决定车间面貌的又一个重要设计项目。
布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。
当化工计算结束，绘出工艺流程图之后就可以进行车间布置设计，完成之后要绘制平面与立面的车间布置图。
设计方法除了常用的摆纸块法之外．现在广泛采用模型设计的方法。
五、化工管路设计管路配置设计的任务是确定装置的全部管线、阀件、管件及各种管架的位置，以满足工艺生产的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
间投资大概预算，是作为银行对
4、收集 第一手 资料 深入现 场调查 研究。
二、方案设计
方案设计就是确定生产方法和生产流程，是整个工艺
设计的基础。这个阶段要运用所掌握的各种资料，进行不
同生产方法和生产流程的对比分析，通过这一过程可以培
养分析、归纳和理论联系实际的能力。
1、方法： 由于科技的不断发展， 一个产品的生产可以用不同的原
多，往返频繁，要求细致、周到密切协同
六、提供设计条件
完成一项设计需提供的条件包括：总图、土建、外管、
非定型设备、自控、电气、电讯、电加热、采暖通风、空调
、给排水、工业炉等非工艺专业的设计条件。因此，工艺人
员应在政策和已定的方案下，保证质量，认真负责地编制提
出各专业的设计条件，并确保其完整正确性。
七、编制概算及编制设计文件
课程：化工工艺初级设计
知识点：化工车间工艺设计的程序及内容
江苏高校品牌专业——石油化工技术
化工车间（装置）工艺设计的程序内容 一、设计准备
1、熟悉设计 任务书 任务书中 提出什么 要求、必 须熟记。
2、了解化工设 计以及工艺 设计包括哪 些内容，参 照设计进度 订出个人工 作划。
3、查阅文献资料 按要求查阅工 艺路线、工艺 流程和重点设 备有关的文献 料，摘录笔记 ，加工整理。
条件。
•
•
提供设计条件
编制概算书及设计文件
• (7) 编制设计文件：包括编制设计说明书、附图和附表。
谢谢观看
课程：化工工艺初级设计 知识点：化工车间工艺设计的程序及内容
江苏高校品牌专业——石油化工技术
基建投资的依据，主要提供车间 建筑、安装和设备工程费用。技 术的先进性是经济上合理的前提 ，做到既经济节约又合理可行是
概算的工作中心。
误，整洁清楚，图面布局合理，考虑
施工、安装、生产和维修的需要，能 满足工艺生产要求。
化工生产车间工艺设计的内容：
• 。 • 化工工艺设计包括下面的一些内容． • (1) 原料路线和技术路线的选择；生产方法选择 • (2) 工艺流程设计； • 化工车间（装置）设计是化工厂设计的最基本的内容，一个化工厂的设计虽包括
指标都有重要影响，同时为土建、暖通、电气、自控、
给排水、外管等专业开展设计提供重要依据。
五、化工管路设计
管道配置设计的任务是确定装置的全部管线、阀件、管件 及各种管架的位置，以满足工艺生产的要求。注意的问题是 ：节约管材，便于操作、检查和安装检修，而且做到整齐美 观。这项设计是在工艺流程设计与车间布置设计的基础上进 行的，是施工图中最大重要的设计内容。工作量非常大，需 要绘制大量的图纸，汇编大量表格，并与非专业交叉的工作
很多方面的内容，但它的核心内容是化工工艺设计，工艺设计决定了整个设计的概貌
工艺流程设计 工艺计算
• (3)工艺计算：物料衡算，能量衡算，设备的设计和选型；
• (4) 车间布置设计； 车间布置 • (5) 化工管路设计； 管路设计 • (6) 非工艺设计项目的考虑，即由工艺设计人员提出非工艺设计项目的设计
学会发现问题、分析问题和解精确的工作，不能出差错，必须按
步骤进行细心校核。
四、车间布置设计
这是工艺人员的主要设计任务之一，它也是决定车 间面貌的又一个重要设计项目。主要任务是确定整个设
计中的全部设备的框架在平面上和空间中的具体位置，
确定厂房的框架结构形式。它对生产的正常进行和经济
到完善定型，要经过物料衡算、热量衡算、设备设计
和车间布置设计等过程，工作量非常大。目前使用计 算机效果较好。
三、化工计算
化工计算主要是物料衡算、热量衡算、设备选型三个内容。在 以上三种计算的基础上绘制物料流程图，主要设备图，带控制点工 艺流程图。在此过程中，用到大量的基础理论知识、基本概念和基
本技能（数据处理、计算机应用、绘图能力等）是理论联系实际，
料和不同的生产方法。
例如：合成NH3可用煤、油、汽三种不同原料 的不同的生产方 法制的NH3。 所以在设计一个产品时首要的工作就是通过定量的技术经济比 较、评价总投资和成本，从而选择一条技术上先进、经济上合理、 安全可靠、三废得到处理，而且又是因地制宜可以实施的工艺路线 。
2、生产流程：
生产 流程设计 的工作历程比较长，从规划轮廓
