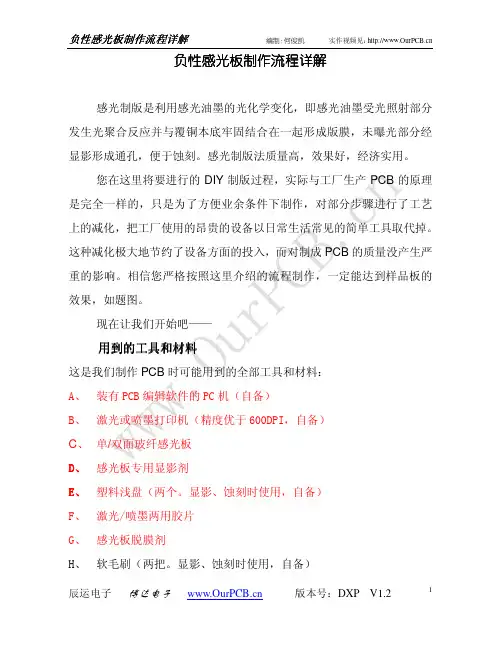

负性感光板制作过程详解(V1.2)
博达电子
版本号：DXP V1.2
2
负性感光板制作流程详解
编制： 何俊凯
实作视频见：
使用打印机，其长度误差可能有 0.2mm。这个数值看似不大，但反映在 PCB 上，就是近 10mil，已对双面过孔对位产生严重影响了。所以在制作 精度较高的双面板时，面积不宜过大，过孔直径不宜过小。如使用激光 打印机，胶片在打印过程受热会有小量变形。这个变形虽然幅度很小， 但对于精密的 PCB 来讲还是不可忽视的，所以我们尽量各层打印在胶片 相同的位置上，这样各方向变形一致，这样可以将变形的影响减小到最 小。使用喷墨打印机可以避免这个问题，但如果使用的不是原装耗材， 打印出来胶片可能不够“黑” ，对曝光时间的要求相对更严格些。这两种 打印方式各有优缺点，需要根据实际情况区别对待。
图 1-3 点 击 File-Fabrication Outputs-Final, 弹 出 Preview Final Artwork Prints of(你的 PCB 文件名)窗口，这里先进行页面设置，在预 览窗口内点右键，选 Page Setup，在弹出的 Final Properties 窗口中选 择打印介质尺寸及位置， 注意 Scale Mode 选项下拉菜单内选 Scale Print, Scale 值调整为 1.00，Color Set 选 Gray，如图 1-4
辰运电子
博达电子
版本号：DXP V1.2
13
பைடு நூலகம்
负性感光板制作流程详解
编制： 何俊凯
博达电子
辰运电子
版本号：DXP V1.2
5
负性感光板制作流程详解
编制： 何俊凯
实作视频见：
图 1-2
AltiumDesigner软件使用教程
目录目录 ................................................................................................................... 第一部分应用电子技术实训教学大纲，要求与实训资源简介 .....................1.1应用电子技术实训教学大纲 .................................................................1.2实训内容与学时分配 .............................................................................1.3实训安排与考核方式 ............................................................................. 第二部分Altium Designer10电路设计实训入门 ..............................................2.1 印制电路板与Protel概述 ....................................................................2.1.1印制电路板设计流程 ..................................................................2.2 原理图设计 ............................................................................................2.2.1 原理图设计步骤： ...................................................................2.2.2 原理图设计具体操作流程 .......................................................2.3 原理图库的建立 ....................................................................................2.3.1 原理图库概述 ...........................................................................2.3.2 编辑和建立元件库 .....................................................................2.4 创建PCB元器件封装..........................................................................2.4.1元器件封装概述 ..........................................................................2.4.2 创建封装库大体流程 .................................................................2.4.3 绘制PCB封装库具体步骤和操作.............................................2.5 PCB设计...............................................................................................2.5.1 重要的概念和规则 .....................................................................2.5.2 PCB设计流程...............................................................................2.5.3详细设计步骤和操作 ..................................................................2.6 实训项目 ................................................................................................2.6.1 任务分析 .....................................................................................2.6.2 任务实施 ..................................................................................... 第三部分PCB板基础知识、布局原则、布线技巧、设计规则......................3.1 PCB板基础知识......................................................................................3.2 PCB板布局原则......................................................................................3.3 PCB板布线原则......................................................................................3.4 Alitum Designer的PCB板布线规则...................................................... 第四部分自制电路板实训入门 .........................................................................4.1 自制电路板最常用方法及工具介绍 ..................................................4.2 描绘法自制电路板 ................................................................................4.3感光板法制作电路板(图解说明全过程)...............................................4.4 热转印法制作电路板 ............................................................................4.5丝网印法制作电路板(图解说明全过程)...............................................4.6 感光干膜法制作电路板 ........................................................................ 第五部分PCB线路板雕刻机系统实训入门......................................................5.1 PCB线路板雕刻机概述 .......................................................................5.2 雕刻机的使用 ......................................................................................5.2.1 如何生成加工文件 .....................................................................5.2.2 硬件使用说明 ...........................................................................5.2.3 软件使用功能介绍 .....................................................................5.3 线路板制作操作步骤 .......................................................................... 第六部分电路板抄板入门 ...................................................................................6.1 PCB抄板 ..................................................................................................6.1.1概述 ..............................................................................................6.1.2抄板步骤 ......................................................................................6.2 BOM清单的制作 ....................................................................................6.3 PCB反推原理图...................................................................................... 第七部分实训项目 .............................................................................................实训一PCB焊接技术 ................................................................................实训二AD绘制原理图 ...............................................................................实训三AD绘制PCB图 ...............................................................................实训四刀刻法（描绘法）制作PCB板.....................................................实训五热转印法印制PCB板.....................................................................实训六雕刻机印制PCB板.........................................................................实训七产品装配与调试 .............................................................................实训八PCB抄板..........................................................................................实训九PCB抄板——反推原理图..............................................................实训十原理图与PCB的相互推演练习.....................................................实训十一电子产品实训总结汇报 ............................................................. 第八部分实训电路模块库 .................................................................................8.1 单片机电路模块 ....................................................................................1.AT89S5X单片机模块 .........................................................................3.STM32F103单片机模块 ....................................................................4. EPM240可编程数字逻辑模块.........................................................8.2 传感器电路模块 ....................................................................................1. 温湿度传感器模块 ..........................................................................2. 火焰烟雾传感器模块 ......................................................................3. 光敏传感器模块 ..............................................................................4. 人体红外传感器模块 ......................................................................5. 震动传感器模块 ..............................................................................6. 超声波测距传感器模块 ..................................................................7. RFID刷卡模块...................................................................................8. 三轴加速度、三轴角速度、三轴磁阻传感器模块 ......................9. 空气质量传感器模块 ......................................................................10. 声音传感器模块 ............................................................................11. 电流传感器模块 ............................................................................12. 霍尔传感器模块 ............................................................................13. 颜色传感器模块 ............................................................................8.3 信号采集处理模块 ................................................................................1. 高速AD采集模块 ...........................................................................2. 高速DA转换模块............................................................................8.4 通信接口模块 ........................................................................................1. RS232串口模块 ................................................................................3. USB接口模块....................................................................................4. CAN总线模块 ...................................................................................5. NRF24L01无线通信模块..................................................................6. 蓝牙通信模块 ..................................................................................7. WIFI通信模块...................................................................................8. ZIGBEE模块.......................................................................................9. GSM/GPRS通信模块 ........................................................................8.5 执行器件模块 ........................................................................................1. 直流电机模块 ..................................................................................2. 步进电机模块 ..................................................................................3. 继电器控制模块 ..............................................................................8.6 人机交互接口模块 ................................................................................1. 键盘模块 ..........................................................................................2. 旋转编码开关模块 ..........................................................................3. 数码管模块 ......................................................................................4. 点阵液晶模块 ..................................................................................5. 流水灯与交通灯模块 ......................................................................8.7 其他模块 ................................................................................................1. 时钟与存储器模块 ..........................................................................第一部分应用电子技术实训教学大纲，要求与实训资源简介1.1应用电子技术实训教学大纲《应用电子技术实训》教学大纲课程名称：应用电子技术实训学分： 3课时：3周开课学期：第六学期适用专业：电子信息工程、电子信息科学与技术一、实习的性质、目的和任务“应用电子技术实训”是面向全院电子信息类专业开设的专业实践课程。
DXP操作步骤
DXP操作步骤(原创，有些马马虎虎）2011-04-13 15:09:42| 分类：电子类| 标签：|字号大中小订阅一、文件创建1、创建新的项目文件：file\new\pcb project2、保存新的项目文件：file\save project 在对话框中确定保存路径和文件名称，单击保存按钮。
如：保存为D10.Project3、新建原理图设计文件：file\new\schemaic4、保存设计文件：file\save，在对话框中确定保存路径和文件名称，单击保存按钮。
如保存为D10.schdoc5、设置图纸：Design\Option…，Standand styles中设置为A4，Orientation中视考试图纸而定，Snap中设置为5。
二、创建原理图元件（一）、查找元件：在Libraries库面板中单击Search..按钮，在弹出的对话框中设置搜索路径及在Name中输入元件名称，一般用*代替字母，前后也用*，如：查找74LS00时输入*74*00*（二）、创建原理图库元件1、新建原理图库文件：File\new\Schematic library2、单击保存按钮，确定保存路径和文件名，如保存为D10.Schlib。
3、创建元件：Tools\New component在弹出的框中输入元件名称。
4、在十字架界面的中心处绘制图形边框及放置管脚P+P，注意：Display name是管脚名称，字母头上有横的用字母加\的方法，如A\D\，Designator是管脚序号，Electrical type是电气特性，电源及地设为power，其余设置为Passive。
注意有些集成块的电源与地是隐藏的，先放好再隐藏。
放置时将管脚和栅格线对齐。
最重要的是放管脚，对边框不要很严格。
做完后记得保存。
（三）、库中有类似的元件可在查找后放到原理图中，双击该元件取消［Lock Pins］复选框的选中状态，这样可直接修改管脚。
感光干膜负显影做电路板
感光干膜负显影做电路板现在最为流行的可以在家庭条件下制作PCB线路板的方法，无非是热转印和使用感光板。
热转印最叫人难以接受的是必须要有一台高质量的激光打印机及热转印机支持，同时还有一个致命的不可克服的缺点就是容易出现掉粉断线，因此无法达到很高的线条精度。
而用感光板虽然具备达到0.05mm以下线条制作精度的能力，但因价格稍贵，一般人并不愿意使用，现在好了，我们有了感光干膜，可以取两者之长，用热转印的价格，达到感光板的品质。
真正是广大电子爱好者的福音，从此再也不用为PCB制板发愁了，真正让你获得如虎添翼，任意驰骋的感觉。
下面是操作步骤的教程，实际相当容易成功1、打磨覆铜板，这个简单，用最细的水磨沙纸打磨干净就行了。
2、揭膜，感光膜是夹在两层薄膜之间的，先撕掉一边可以借助透明胶纸撕的，多试几下就行。
3、然后贴膜，敷铜板稍清洁一下就可以，贴平，尽量不要有气泡。
4、贴好膜后用过塑机，不用太热，100度左右起固定用。
发烧友DIY QQ19504643发烧友DIY QQ19504643发烧友DIYQQ19504643 7、显影,撕掉面板上的保护膜，放入显影剂中（显影剂按1：100,10克总1L的水)显影时可以用绵棒稍用力擦洗板子。
发烧友DIYQQ195046438、蚀刻，这个不用多说了（三氯化铁、环保蚀刻剂、盐酸+双氧水等）建议用环保蚀刻，快速、干净、没有气味。
发烧友DIYQQ19504643 9、蚀刻好后的覆铜板，脱膜，脱膜剂按1：60或70兑水，将板子泡几分钟就好，发烧友DIYQQ19504643距干膜也能轻易做出来。
发烧友DIYQQ19504643。
Altium-Designer操作方法(共83张)
第18页，共83页。
电路 原理图设计 (diànlù)
➢ 设计流程
⑶设置文档选项：在图纸上双击图纸四周的方块电路。
第19页，共83页。
电路 原理图设计 (diànlù)
➢ 设计流程
⑷安装所有元件库，包括原理图符库和元件封装库。
第20页，共83页。
电路 原理图设计 (diànlù)
➢ 设计流程
⑸添加图中所有元件，依据原理图进行元器件间的电气联接。
第23页，共83页。
电路 原理图设计 (diànlù)
Байду номын сангаас
➢ 设计流程
⑻查看封装管理器，器件的标识、注释栏不能有空白。
第24页，共83页。
电路 原理图设计 (diànlù)
⑼生成网络表文件（练习)。
➢ 设计流程
第25页，共83页。
电路 原理图设计 (diànlù) ➢ 常用元件库
⑴ Miscellaneous Devices.IntLib: 包含常用的电阻、电容、二极管、三极管等的符号；
第5页，共83页。
基础知识
两个概念：
➢ 印刷(yìnshuā)电路板的基本 知识
什么是电路原理图？
是指说明电路中各个元器件的电气连接
关系的图纸。（它不涉及元器件的具体 大小、形状，而只是关心元器件的类型、 相互之间的连接情况。）
什么是印刷电路板？
是用来安装、固定各个实际电路元器 件并利用铜箔走线实现其正确连接关 系的一块基板。
SA（XA）：选中（释放）所有的元件
鼠标左键点中元件＋X：元件水平方向切换；Y垂直
点中元件＋TAB键：打开元件属性编辑器
鼠标左键点中某元件＋空格：元器件旋转
鼠标右键+移动鼠标：上下左右移动视图
用感光干膜制作PCB教程.doc
用感光干膜制作PCB教程:一，打印菲林纸过程感光干膜和感光板的制作方法差不多的，是负片底稿。
打印方法有以下几种：1.用喷墨打印机打印喷墨胶片，最好用原装墨水，黑度好些。
打印机要设成照片模式，最大dpi。
打印出的效果细腻精确。
2.用激光打印机打印激光胶片，黑度不够时可以用我店出售的增黑剂刷一下。
3.用激光打印机打印喷墨胶片，这种方式效果较好。
4.不论用喷墨还是激光打印机，黑度不够时可以打印两张完全一样的胶片叠在一起，达到增黑目的。
菲林纸（透明胶片）菲林纸.jpg下图左边是喷墨菲林纸右边是激光菲林纸打印的效果图菲林纸比较.jpg菲林纸比较.jpg打印好的菲林纸。
打印好的菲林纸.jpg 二，用感光干膜制板过程把显影剂按1: 100兑水，10克的兑1升水，脱膜剂按1 : 60或70兑水,放在一边等待使用..................... ....水溶液.jpg感光干膜.jpg选着一块大小比PCB图大一些的的覆铜板，把铜箔表面处理干净（有多种方法，我用水磨沙纸磨的方法）覆铜板.jpg贴膜，剪一块比电路板略微大一些的感光膜，感光膜是夹在两层薄膜之间的，先撕掉一边，有点难撕，用2片小的透明胶纸胶住膜的两面，慢慢撕就行了。
（把膜贴平，尽量不要有气泡（不要有气泡，如有气泡下一步用电熨斗压时会出现膜不完美），多试几次就好容易了。
（这一步可用热风筒吹温铜箔表面后再贴, 比不吹温好贴些）。
感光膜撕膜撕膜.jpg贴膜贴膜.jpg已贴好感光干膜.jpg贴好膜.jpg加固，贴好后，用电熨斗稍加热加压，不用太热，起固定作用（我用的是80度左右）电熨斗.jpg加固.jpg曝光，将把打印电路板菲林打放在感光板上，用玻璃板压住，在上面放曝光灯，曝光时间大约3分钟左右,这一步要根据自己的实际情况来试，感光膜会在曝光时变色，由浅色变深蓝色。
很容易看到你的线路图显现在板子上。
准备曝光.jpg曝光中曝光.jpg曝光完成后的图曝光完成后.jpg显影，揭掉另一层保护薄膜，也是用小的透明胶纸胶住膜的上面慢慢撕，放入显影剂中，一边泡，一边用刷子轻轻刷来回刷，没曝光部分的感光膜就被洗掉了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教大家如何使用DXP或Altium Designer 6制作感光干膜所用的负片
一、打开PCB文件，先做Top layer负片
点击“放置p”“填充f”
选择Mechanical 1层，按“+”键进行选择
按住鼠标左键并拖动，画出与PCB大小相同的框
打开“文件f”“页面设计u”选择“灰度”
缩放比例中，模式选Scaled Print，刻度为“1.00”
（页面边距及纸张大小根据自己的要求设定）
进入高级设定项
由于我们先做TOP Laer层负片，所以先把不需要的层都删除
删除Bottom layer层，Keep-out layer层，Top over layer层，仅保留Top layer层Multi—layer层及Mechanical 1层，如果你还有其它层，都必须删除（右键所删除的层，弹出删除菜单），注意只留保留上面的3个层
排列剩余的3个层地位置，Multi-Layer层在最前，中间为Top layer层，最下面为Mechanical 1层，可以在所选层上右击弹出菜单，使用Move up或Move down功能排列
在“孔”项和“镜像”项中打钩进入“参数设置”
把top layer和Multi-layer设为纯白色
把Mechanical和Pad hosel设为纯黑色
点“确定’完成操作
打开’查看效果
有铜的地方都变成了白色，无铜的地方变成了黑色，即一张Top layer 层地负片制作完成
点击“打印”输出负片
二、制作Bottom layer层负片
方法与前面的相似，在此只对不同的地方说明
这里不再需要使用Mechanical 1层填充了，因为在做Top layer层时已经做过了
这时要把Top layer层删除（方法与前面讲过）并添加Bottom layer层，其它不变
在空白处右击，弹出插入层，插入Bottom layer 层
移动着3个层地位置，Bottom layer层在中间，Multi-layer层在最上面，Mechanical 1层在最下面
取消“镜像”，一般打印Bottom layer层无需镜像输出
这里要把Bootom layer设为纯白色，Multi-layer为纯白色（上次已经做过，不需要再操作），Mechanical 1层，Pad holes纯黑色（上次已经改过，不需要再操作）。
负片制作完成。
