绝缘导线连接
管内穿绝缘导线安装方案
1 管内穿绝缘导线安装方案1.1作业条件（1）配管工程或线槽安装工程配合土建结构施工完毕。
（2）强电竖井、弱电竖井配管及线槽安装完毕。
（3）配合土建工程顶棚施工配管或线槽安装完毕。
1.2质量要点（4）在施工中存在护口遗漏、脱落、破损及与管径不符等现象，应及时补齐或更换。
（5）铜导线连接时，导线的缠绕圈数不足5圈，未按工艺要求连接的接头均应拆除重新安装。
（6）导线接头处的焊锡不饱满，出现虚焊、夹渣等现象。
焊锡的温度要适当，涮锡要均匀。
涮锡后要及时将焊剂清除干净，保持接头部位的洁净。
（7）导线线芯受损是由于用力过猛和剥线钳使用不当而造成。
削线时应根据线径选用剥线钳对应的刀口。
（8）多股软铜线涮锡遗漏，应及时进行补涮。
（9）接头部位包缠不平整、不严密。
应按工艺要求重新进行包缠。
（10）螺旋接线钮松动和线芯外露。
接线钮不合格及线芯余量剪的过短等现象会造成其松动，线芯余量留得过长会造成线芯外露。
应选用与导线截面和导线根数相对应的合格产品，同时线芯的预留长度取1~2mm为宜。
（11）套管压接后，压模的位置不在中心线上，压模不配套或深度不够，应选用匹配的压模进行压接。
（12）线路绝缘电阻值偏低。
管路内线路绝缘层和接头的包缠处受损、受潮等现象会造成绝缘电阻值偏低。
应进行处理修复或更换导线。
（13）LC型压线帽应注意产品的质量，应注意其氧指数、阻燃性能、压接管管径尺寸和是否经过镀银处理。
（14）LC型压线帽使用中不符合导线线径规格要求，或填充不实压接不实，应使用与线径配套的压线帽。
压接前应填充实，压接牢，线芯少外露。
1.3操作工艺1选择导线1.1.应根据设计图规定选择导线。
1.2.相线、中线及保护地线的线皮颜色应加以区分，符合规范要求。
2清扫管路2.1.清扫管路的目的是清除管路中的灰尘、泥水及杂物等。
2.2.清扫管路的方法：将布条的两端牢固绑扎在带线上，从管的一端拉向另一端，以将管内杂物及泥水除尽为目的。
3穿带线：穿带线的目的是检查管路的通畅和作为电线的牵引线，先将钢丝或铁丝的一端馈头弯回不封死，圆头向着穿线方向，将钢丝或铁丝穿入管内，边穿边将钢丝或铁丝顺直。
单芯绝缘导线在接线盒内有哪几种连接方法
单芯绝缘导线在接线盒内有哪几种连接方法？

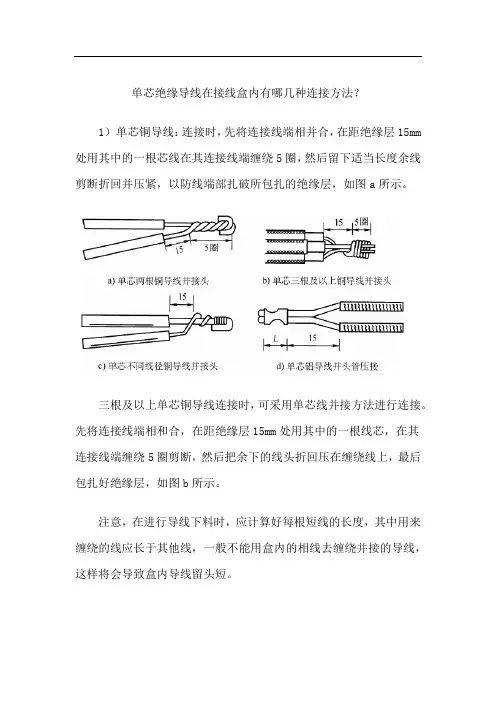

1）单芯铜导线：连接时，先将连接线端相并合，在距绝缘层15mm 处用其中的一根芯线在其连接线端缠绕5圈，然后留下适当长度余线剪断折回并压紧，以防线端部扎破所包扎的绝缘层，如图a所示。
三根及以上单芯铜导线连接时，可采用单芯线并接方法进行连接。
先将连接线端相和合，在距绝缘层15mm处用其中的一根线芯，在其
连接线端缠绕5圈剪断，然后把余下的线头折回压在缠绕线上，最后包扎好绝缘层，如图b所示。
注意，在进行导线下料时，应计算好每根短线的长度，其中用来缠绕的线应长于其他线，一般不能用盒内的相线去缠绕并接的导线，这样将会导致盒内导线留头短。
2）异径单芯铜导线：不同直径的导线连接时先将细线在粗线上距绝缘层15mm处交叉，并将线端部向粗线端缠绕5圈，再将粗线端头折回，压在细线上，如图c所示。
注意，如果细导线为软线，则应先进行挂锡处理。
3）单芯铝导线：在室内配线工程中，对于10mm2及以下的单芯铝导线的连接，主要采用铝套管进行局部压接。
压接前，先根据导线截面和连接线根数选用合适的压接管。
再将要连接的两根导线的线芯表面及铝套管内壁氧化膜清除，然后最好涂上一层中性凡士林油膏，使其与空气隔绝不再氧化。
压接时，先把线芯插入适合线径的铝管内，用端头压接钳将铝管线芯压实两处，如图d所示。
单芯铝导线端头除用压接管并头连接外，还可采用电阻焊的方法将导线并头连接。
单芯铝导线端头熔焊时，其连接长度应根据导线截面大小确定。
导线的连接与绝缘恢复
（2）用电工刀剖削塑料硬线绝缘层 线芯面积大于4平方毫米的塑料硬线，料硬线绝缘层 可用电工刀来剖削绝缘层，方法如下： 1）在需剖削线头处，用电工刀以45。角倾斜切入塑料绝缘层， 注意刀口不能伤着线芯，如图（a）； 2）刀面与导线间的夹角保持在25°左右，用刀向线端推削， 只削去上面一层塑料绝缘，不可切入线芯，如图（b）； 3）将余下的线头绝缘层向后扳翻，把该绝缘层剥离线芯，如 图（c），再用电工刀切齐。
2.注意事项 1）电压为380V的线路恢复绝缘时，可先 用黄蜡带用斜叠法紧缠两层，再用黑胶带缠 绕1～2层。 2）包缠绝缘带时，不能过疏，更不允许 露出线芯，以免造成事故。 3）包缠时绝缘带要拉紧，要包缠紧密、 坚实，并粘在一起，以免潮气侵入。
4.橡皮线绝缘层的剖削 在橡皮线绝缘层外还有一层纤维编织保护层，其剖削 方法如下： 1）把橡皮线纤维编织保护层用电工刀尖划开，将其扳 翻后齐根切去，剖削方法与剖削护套线的保护层方法类同。 2）用剖削塑料线绝缘层的方法削去橡胶层。 3）最后把松散棉纱层用电工刀从根部切去。 5.花线绝缘层的剖削 1）用电工刀在线头所需长度处将棉纱织物保护层四周 割切一圈后将其拉去。 2）在距离棉纱织物保护层10mm处，用钢丝钳按照剖 削塑料软线的方法勒去橡胶层。
导线的连接与绝缘恢复
一、常用导线的分类与应用 1.导线的种类 常用导线有铜芯线和铝芯线。铜导线电阻率小，导电性能较好； 铝导线电阻率比铜导线稍大些，但价格低，也广泛应用。 导线有单股和多股两种。一般截面积在6平方毫米及以下为单股 线；截面积在10mm2及以上为多股线。多股线是由几股或几十股线 芯绞合在一起形成的，有7股、19股、37股等。 导线又分软线和硬线，导线还分裸导线和绝缘导线。绝缘导 线有电磁线、绝缘电线、电缆等多种。常用绝缘导线在导线线芯 外面包有绝缘材料，如橡胶、塑料、棉纱、玻璃丝等。
导线的连接和绝缘的恢复
(3)多股铜导线的直接连接
多股铜导线的直接连接如图
所示，首先将剥去绝缘层的多股 芯线拉直，将其靠近绝缘层的约 1 / 3 芯线绞合拧紧，而将其余2 / 3 芯线成伞状散开，另一根需连 接的导线芯线也如此处理。接着 将两伞状芯线相对着互相插入后 捏平芯线，然后将每一边的芯线 线头分作3 组，先将某一边的第1 组线头翘起并紧密缠绕在芯线上， 再将第2 组线头翘起并紧密缠绕 在芯线上，最后将第3 组线头翘 起并紧密缠绕在芯线上。以同样 方法缠绕另一边的线头。
一、常用导电材料
导电材料大部分是金属, 其特点是导电性好, 有一定 的机械强度, 不易氧化和腐蚀, 容易加工和焊接。 金属中 导电性能最佳的是银， 其次是铜、 铝。 由于银的价格 比较昂贵， 因此只在比较特殊的场合才使用， 一般都将 铜和铝用作主要的导电金属材料。
二、常用连接方法
需连接的导线种类和连接形式不同，其连接的方法 也不同。常用的连接方法有绞合连接、紧压连接、焊接 和线头与接线柱的连接等。连接前应小心地剥除导线连 接部位的绝缘层，注意不可损伤其芯线。
2 )丁字分支接头的绝缘处理
导线分支接头的绝缘处理基本方法同上，丁字分支 接头的包缠方向如上图所示，走一个下字形的来回，使 每根导线上都包缠两层绝缘胶带，每根导线都应包缠到 完好绝缘层的两倍胶带宽度处。
3)十字分支接头的绝缘处理
对导线的＋字分支接头进行绝缘处理时，包缠方向如图所 示，走一个＋字形的来回，使每根导线上都包缠两层绝缘胶带， 每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
1、导线的剥削 1)单层绝缘线
2)多层绝缘线
多层绝缘线分层剥切，每层的剥切方 法与单层绝缘线相同。对绝缘层比较厚的 导线，采用斜剥法，即像削铅笔一样进行 剥切。
导线的连接和绝缘的恢复ppt课件
电工材料 为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的 截面排列顺序提升一级，再按相应的铝线条件计算。
例如：35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸 铝线,25 度计算为225 安（50 × 3 × 1.5）
电工材料 为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2、绞合连接 绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜
导线常用绞合连接。
(1)单股铜导线的直接连接
①小截面单股铜导线连 接方法如图所示，先将两导 线的芯线线头作X 形交叉， 再将它们相互缠绕2 一3 圈 后扳直两线头，然后将每个 线头在另一芯线上紧贴密绕 5 ~6 圈后剪去多余线头即可。
后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线 加有保护套层，不明露的），计算后，再打八折；
若环境温度超过25℃，计算后再打九折；
若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七 折计算。
例如:铝芯绝缘线 10 平方毫米的,穿管(八折)：40 安(10 × 5 × 0.8 ＝ 40) 高温(九折)：45 安(10 × 5 × 0.9=45 安)。 穿管又高温(七折)：35 安(1O × 5 × 0.7=35) 95平方毫米的, 穿管(八折)：190安(95×2.5×0.8＝190) 高温(九折)：214 安(95 × 2.5 × 0.9=213.8) 穿管又高温(七折)：166 安(95 × 2.5 × 0.7 ＝ 166.3)
电缆头制作导线连接和线路绝缘测试
电缆头制作导线连接和线路绝缘测试一、电缆头制作电缆头是将电缆连接到设备或终端的重要组成部分，制作质量将直接影响电缆的连接可靠性。
电缆头的制作包括以下步骤：1.清洁电缆：在制作电缆头之前，首先需要对电缆进行清洁处理。
对于新的电缆，主要是去除电缆外层的绝缘材料残留物和油污等。
对于已使用的电缆，则需要检查电缆外皮是否破裂或老化，并进行修复或更换。
2.剥离电缆外皮：根据电缆头的规格要求，在电缆的末端用特殊工具将外皮剥离，露出内部的绝缘层和导体。
3.绝缘加压和屏蔽处理：根据电缆头的要求，将绝缘层和屏蔽层处理得平整且清洁。
通常会使用绝缘胶和屏蔽带进行加压和屏蔽处理，以提高电缆头的绝缘性能和屏蔽效果。
4.连接导体：将电缆头的金属接头连接到电缆的导体上。
这一步需要确保导体和接头之间的连接牢固可靠。
常用的连接方式有压接、焊接和螺纹连接。
需要注意的是，不同类型的电缆头有不同的连接方式和要求。
5.封装电缆头：将连接好的电缆头进行封装。
这一步旨在保护电缆头的绝缘和屏蔽效果，以及增加其安全性和耐久性。
一般会使用绝缘胶和绝缘套进行封装。
二、导线连接导线连接是将两根或多根导线连接在一起，形成电气连通的手段。
导线连接的质量对于电路的正常运行至关重要。
导线连接的方法包括压接、焊接和螺纹连接等。
1.压接连接：将两根导线放入压接连接器内，并用工具进行压紧，使导线与连接器之间形成坚固的电气连接。
压接连接是一种简单、快速且可靠的导线连接方式，适用于直径较小的导线。
2.焊接连接：通过熔化导线表面的金属，使导线连接在一起。
焊接连接具有较高的导电性和机械强度，适用于较大直径的导线和高要求的场合。
3.螺纹连接：使用螺纹连接器将两根导线连接在一起。
这种连接方式适用于需要频繁拆卸和安装的场合，以及一些特殊要求的连接。
在导线连接过程中，除了选择合适的连接方式外，还需要注意导线的正确剥皮和连接器的正确安装。
同时，还要进行导线接触电阻的测量，确保连接质量。
导线连接与绝缘恢复教案
导线连接与绝缘恢复教案一、教学目标：1.了解导线连接和绝缘恢复的基本概念；2.掌握导线连接和绝缘恢复的方法和技巧；3.培养学生的动手实践能力和安全意识。
二、教学重点：1.导线连接的方法和技巧；2.绝缘恢复的方法和技巧。
三、教学难点：导线连接和绝缘恢复的实际操作技巧。
四、教学过程：1.导线连接的方法和技巧：（1）讲解导线连接的基本概念和要求；（2）介绍导线连接的常用方法：扎线、焊接和压接；（3）示范扎线的操作步骤和注意事项；（4）让学生进行扎线操作练习；（5）示范焊接的操作步骤和注意事项；（6）让学生进行焊接操作练习；（7）示范压接的操作步骤和注意事项；（8）让学生进行压接操作练习。
2.绝缘恢复的方法和技巧：（1）讲解绝缘恢复的基本概念和要求；（2）介绍绝缘恢复的常用方法：绝缘胶带、绝缘套管和热缩套管；（3）示范使用绝缘胶带进行绝缘恢复的操作步骤和注意事项；（4）让学生进行使用绝缘胶带进行绝缘恢复的操作练习；（5）示范使用绝缘套管进行绝缘恢复的操作步骤和注意事项；（6）让学生进行使用绝缘套管进行绝缘恢复的操作练习；（7）示范使用热缩套管进行绝缘恢复的操作步骤和注意事项；（8）让学生进行使用热缩套管进行绝缘恢复的操作练习。
五、教学评价：1.观察学生的操作动作是否规范；2.观察学生的操作是否熟练；3.与学生进行讨论和交流，了解他们对导线连接和绝缘恢复的理解。
六、教学资源：1.导线、焊接设备、压接工具；2.绝缘胶带、绝缘套管、热缩套管。
七、教学延伸：1.在实际工作中，学会根据具体情况选择最合适的导线连接和绝缘恢复方法；2.学会使用测试仪器对导线连接和绝缘恢复后的电路进行测试和检测，确保其安全可靠。
八、教学安全提示：1.在进行导线连接和绝缘恢复操作时，要注意用绝缘手套和安全眼镜保护好自己的手和眼睛；2.如果需要进行焊接操作，要确保操作地点通风良好，以防止有害气体对身体造成危害；3.在使用绝缘胶带、绝缘套管和热缩套管时，要确保它们的质量好，能够起到良好的绝缘效果；4.在进行导线连接和绝缘恢复操作时，要认真仔细，避免疏忽和马虎。
导线连接及绝缘测试技术交底
3、导线连接后锡焊
导线连接完成后要用锡焊焊接牢靠,使用溶解焊剂流入接头任何部位以增加机械强度和良好导电性能,并避免锈蚀和松动。焊接时锡焊应均匀饱满,表面光滑无尖刺。为确保接头质量从清洁导线、涂抹焊锡膏到焊锡应尽可能短时间进行不然会增加导线氧化程度,影响焊接质量。
1、导线连接
（1）、导线连接时必需先削掉绝缘层后先用软布擦一下去掉导线表面氧化膜再进行连接、加锡焊、包缠绝缘,同时导线接头必需满足下列要求:导线接头要紧密牢靠不能增加导线电阻值;导线接头受力时机械强度不能低于原导线机械强度;导线接头包缠绝缘强度不能低于原绝缘强度。
（2）、导线连接应符合下列要求:绑扎连接处焊锡缝应饱满光滑,焊剂应无腐蚀性,焊接后要清除残余焊剂;套管、接线鼻子选择与导线线芯规格相匹配,压接时压接深度、压口数量和压接长度符合产品技术文件相关要求;剖开导线绝缘层时不应损伤线芯,线芯连接后绝缘带应包缠均匀紧密,接线鼻子根部与导线绝缘层空隙处应采取绝缘带包缠紧密;在分支连接部位干线不应受到支线横向拉力。
审核人
交底人
接收交底人
1、本表由施工单位填写,交底单位与接收交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技术交底记录
表C2-1
编号
06-C2-028
工程名称
青年路居住小区中区6#楼
交底日期
-3-15
施工单位
北京城建六建设工程有限企业
分项工程名称
管内穿线
交底提要
公共部分导线连接及绝缘摇测
交底内容:
分钟后数值,并作好统计。确定绝缘电阻摇测无误后再进行送电试验。
