YUYDAZ-11 电气安装与维修实训考核装置

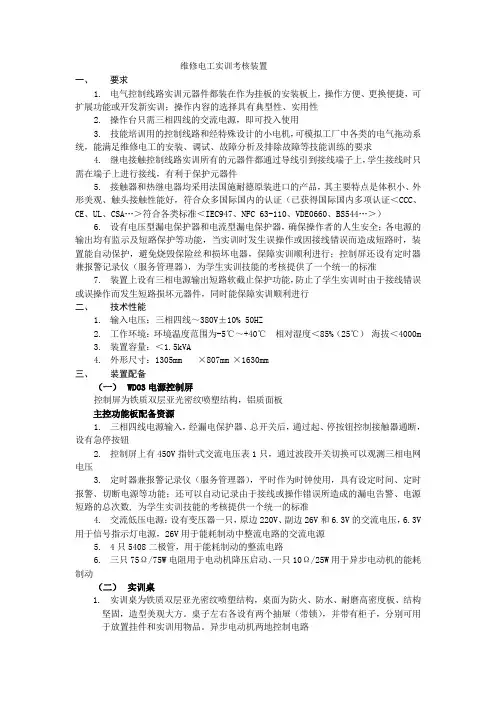

维修电工实训考核装置
维修电工实训考核装置一、要求1.电气控制线路实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性2.操作台只需三相四线的交流电源，即可投入使用3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件5.接触器和热继电器均采用法国施耐德原装进口的产品，其主要特点是体积小、外形美观、触头接触性能好，符合众多国际国内的认证（已获得国际国内多项认证＜CCC、CE、UL、CSA…＞符合各类标准＜IEC947、NFC 63-110、VDE0660、BS544…＞）6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的人生安全；各电源的输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实训技能的考核提供了一个统一的标准7.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行二、技术性能1.输入电压：三相四线～380V±10% 50HZ2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜1.5kVA4.外形尺寸：1305mm ×807mm ×1630mm三、装置配备（一）WD03电源控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板主控功能板配备资源1.三相四线电源输入，经漏电保护器、总开关后，通过起、停按钮控制接触器通断，设有急停按钮2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准4.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V 用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源5.4只5408二极管，用于能耗制动的整流电路6.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动（二）实训桌1.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。
YUY-JC01 机床电气技能培训考核实验装置(第三代)
YUY-JC01 机床电气技能培训考核实验装置（第三代）本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。
装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。
一、实验装置的基本配置1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、三相异步电动机：每种实验台装有若干只三相鼠笼式异步式电动机，分别用作主轴电动机、进给电动机、冷却泵电机等。
5、故障开关箱：每种实验台设有若干个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验项目及主要内容：1、学生熟悉常用低压电器的结构和原理2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除5、可以设置故障点做为维修电工的技能考核台三、技术性能：1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW四、产品名称和价格：▲CA6140型车床电路电器实训考核实验台；▲ Z3050型摇臂钻床电路电器实训考核实验台▲Z3040B型摇臂钻床电路实训考核实验台；▲ M1432A万能外圆磨床电路实训考核实验台▲M7475B型平面磨床电路实训考核实验台；▲ M7130型平面磨床电路实训考核实验台▲T68型卧式镗床电路电器实训考核实验台▲15/3吨桥式起重机电路实训考核实验台▲M7120平面磨床电路电器实训考核实验台；▲CD1型电动葫芦电路电器实训考核实验台▲直流电机自动调速线路实训考核实验台；▲滑差式电机自动调速线路实训考核实验台。
电气故障检修训练与考核装置设计
故障设置
• 电源故障
（1）开关接触不良；（2）三相电压不平衡或缺相；（3）保险熔断
• 电路故障
（1）线路断线、短路、短接；（2）接线错误
• 设备和元件故障
（1）电机接线盒螺丝松动接触不良；（2）电机振动（如安装不稳、 负载过大）；
（3）电机性能变差
中北大学大学生创新创业训练项目
电气故障检修训练与考核装置设计
中北大学大学生创新创业训练项目
电气故障检修训练与考核装置设计
第二阶段：项目实施阶段
主要工作： ·学习与项目相关的资料 ·在项目实施过程中新的资料 ·在实验室进行项目的实施，装置组装 · 与指导老师沟通项目实施过程中遇到的问题并解决 ·设置预想的电气故障并测试
中北大学大学生创新创业训练项目
电气故障检修训练与考核装置设计
项目实施方案
电气故障检修训练与考核装置设计
系统 结构
上下位机 及 受控电路
功能 模块
控制模块 连接模块 驱动模块
故障 设置
电源故障 电路故障 设备和元件故障
故障 排查
“六诊” “九法” “三先后”
中北大学大学生创新创业训练项目
电气故障检修训练与考核装置设计
• 上位机
上位机是指人可以直接发出操控命令的计算机，一般是PC，屏幕上显示 各种信号变化。
第三阶段：项目成果试行阶段
得出研究成果并形成报告
· 对装置进行参数测试 · 分析设计故障的安全性和可行性 · 与指导老师联系，并检查装置进行装置的初步使用 · 收集使用过程中出现的问题并改进，以完善装置性能
中北大学大学生创新创业训练项目
经费预算
电气故障检修训练与考核装置设计
仪器名称
国产FX型号PLC 热继电器 速度传感器 单价（元） 总计 380*1 12*4

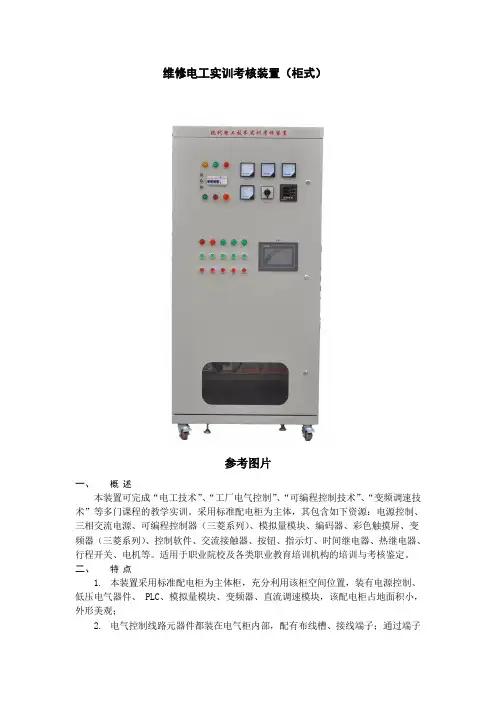

维修电工实训考核装置(柜式)[1]
![维修电工实训考核装置(柜式)[1]](https://img.taocdn.com/s3/m/57b6ae20ee06eff9aef80782.png)
维修电工实训考核装置（柜式）参考图片一、概述本装置可完成“电工技术”、“工厂电气控制”、“可编程控制技术”、“变频调速技术”等多门课程的教学实训。
采用标准配电柜为主体，其包含如下资源：电源控制、三相交流电源、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、热继电器、行程开关、电机等。
适用于职业院校及各类职业教育培训机构的培训与考核鉴定。
二、特点1.本装置采用标准配电柜为主体柜，充分利用该柜空间位置，装有电源控制、低压电气器件、 PLC、模拟量模块、变频器、直流调速模块，该配电柜占地面积小，外形美观；2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，具有一定的扩展性；3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路；4.具有过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用。
三、技术性能1.输入电压：三相四线～380V±10% 50Hz2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%（25℃）海拔＜2000m3.装置容量：＜1.5kVA4.外形尺寸：800mm×600mm ×1800mm5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施四、控制柜配备（一）柜体左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板；结实牢固、美观大方。
柜体后下侧留有电源输入线。
控制柜还设有四个万向轮和四个固定调节机构。
（二）柜门1.主控电源板(1)装有交流电压表、交流电流表和电压指示切换开关各一只，分别用于监视装置电压和负载的大小；(2)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护。
YUY-DT24电梯电气安装调试实训考核装置
YUY-DT24电梯电气安装调试实训考核装置一、产品概述电梯电气安装与调试实训考核装置（以下简称装置）是根据当前真实电梯电气的安装调试和维护保养的需求而开发的一种电梯电气实训考核装置平台。
适用于各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
该装置采用 NICE1000 电梯一体控制器系统，曳引机组、井道、电气安全保护等装置均采用模拟器件的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与调试的技能，为真实电梯电气的安装调试、维护保养打下基础。
该装置主要包括电源箱、控制柜、接线面板 1、接线面板 2、模拟信号板五个部分，如图 1 所示。
主要通过接线面板 1 和接线面板 2 的连接完成实训考核。
二、产品特点1、采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；2、采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；；3、采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；4、采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。
三、主要技术参数1、电源输入：三相五线 AC380V 50Hz；2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；3、整机功耗：≤0.75KW；4、整机重量：≤150KG；5、外形尺寸：2000mm×1150mm×2100mm（长×宽×高）。
1.电梯电气照明回路的连接与调试；2.电梯电气主控回路的连接与调试；3.电梯电气安全回路的连接与调试；4.电梯曳引机组的连接与调试；5.基本参数设置实训；6.电机自动调谐实训；7.矢量控制参数设置实训；8.运行参数设置实训；9.楼层参数设置实训；10.功能输出参数设置实训；11.门功能参数设置实训；12.井道自学习实训；13.电梯一体化控制器故障码的查询与检修。
YUYDAZ-07 电气动力设备安装调试技能实训装置(初级)
YUYDAZ-07 电气动力设备安装调试技能实训装置（初级）一、概述“YUYDAZ-07 电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备，可完成《电气设备安装工（初级）》的电气设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备，同时也是初级电气设备安装工技能考核的理想鉴定设备。
二、特点该实训设备在结构上以建筑模型（包含了电缆敷设备管模拟、二次接线及室内布线等典型结构）为基础，由电缆敷设、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作。
三、技术性能1.输入电压：三相四线制380V±10% 50HZ2.工作环境：环境温度范围为－5℃～+40℃相对湿度＜85%（25℃）海拔＜40003.容量装置：＜6KVA4.外形尺寸：2400mm×2400mm×2000mm四、装置配备1.交直流电源、电气设备配备（1）电源部分三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电。
提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。
交流电源输出端设有过流保护及漏电保护功能。
（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。
（3）配备电缆支架一组，用于电缆敷设训练。
（4）配备一套小型配电箱用于二次接线布线操作，配电箱上设有一台电压表和三只电流表（5）配备室内布线用线管以及配套弯头和接线端子用于二次接线操作（6）配备50W直流电机一台（8）配备180W三相鼠笼式异步电动机一台(9)配备硬质导线,用于室内布线(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.（11）配备单相电度表、日光灯套件、白炽灯、开关、触摸开关、吸顶灯等照明器件。
电气安装与维修实训考核装置简介
电气安装实训考核装置简介
附录四 YL-156A型电气安装与 维修实训考核装置简介
YL-156A型电气安装与维修实训考 核装置，是根据工厂电气安装和室 内电气安装等维修电工和电气安装 工实训鉴定要求而开发的一种通用 实训平台。非常适合于各类职业院 校和技工学校维修电工和电气安装 工、其他有电气安装布置要求的专 业的作为公共平台使用。
附录四
附录四 YL-156A型电气安装与 维修实训考核装置简介
二、控制模块
5.传感器及行程开关模块 传感器及行程开关模块如附录 图4－4所示。传感器的类型共 有三种：光电式传感器、电容 式传感器及电感式传感器。
6.控制电机及驱动器模块 控制电机及驱动器模块中包含 有步进电机及其步进驱动器、 交流伺服电机及其伺服驱动器， 如附录图4－5所示。
附录四
附录四 YL-156A型电气安装与 维修实训考核装置简介
二、控制ห้องสมุดไป่ตู้块
7.电动机模块 该电动机模块包含有带离开关的三相异步电动机、不带离 心开关的三相异步电动机、双速电动机、他励直流电动机， 如附录图4－6所示。
附录四
附录四 YL-156A型电气安装与 维修实训考核装置简介
三、实训项目
在YL-156A实训装置上可进行以下工程项目的实训： 1.电力配电箱、照明配电箱和电气控制箱接线与安装的
一、设备外观
附录四
附录四 YL-156A型电气安装与 维修实训考核装置简介
二、控制模块
1.电源控制模块 电源控制模块结构精巧、功能强大， 配置有电源指示、三相漏电保护、紧 急停止开关、安全插座引孔，与装置 竖梁完美衔接，作为设备入线控制， 保证设备的用电安全。
2.总配电箱 如附录图4－2所示，总配电箱（AP） 是作为某一单元的总进线的照明及动 力分配控制，具有电源指示，计量， 隔离，正常分断，短路、过载、漏电 保护等功能。
YUYDAZ-09 电气照明设备安装调试技能实训装置
YUYDAZ-09 电气照明设备安装调试技能实训装置一、概述电气照明设备安装调试技能实训装置是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。
二、特点该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能2.电气照明典型线路采用优质元器件3.防雷接地装置采用工业现场所用的避雷针和避雷器进行实训三、技术性能1.输入电压：三相四线～380V±10% 50Hz2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜1.5kVA四、装置配备1.电源、电气设备配备(1)电源部分三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只指示输入的三相电源线电压；交流电源输出端设有过流保护及漏电保护功能。
(2)配备一套室内小型配电箱，用于配电箱的室内安装(3)配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等(4)配备典型照明线路施工所用的灯座及开关等元器件(5)配备吊扇及配套调速器1套(6)配备避雷针1只(7)配备电源防雷器1台(8)配备布线用硬质导线2.仪器配备便携式数字万用表3.工具配备配有电工常用工具2套（含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等），电烙铁1把，卷尺1把。
YUY-113A安全用电实训考核装置
YUY-113A安全用电实训考核装置一、设备概述：YUY-113A安全用电实训台，适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。
学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决电气事故的能力。
YUY-113A安全用电实训台，同时使学生学习电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
YUY-113A安全用电实训台，采用台式模块化（挂板）结构，可扩展性强。
教学模型均安装在挂板上，使实训元件更加直观，方便学员学习掌握。
二、设备特点1、多重、可靠、全面的安全保护电源总开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；二是实验台采用三相五线制电源，实验台金属外壳安装专用接线端子，保证设备可靠接地；三是采用无触及性实验插座，完全避免了无意识触电。
2、完善的硬件配置：实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。
电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、设备扩展方便：模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、设备的可靠性：元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、技术性能1、工作电源：三相五线，AC380V±10％，50HZ2、功率：Pmax小于300W3、环境温度：－30℃-40℃；相对湿度：≤90％4、重量：80kg5、外形尺寸：1600mm×750mm×1500mm四、实验项目实训一人体阻抗的认识和测试实训二直接触电的认识和实训操作实训三模拟人体在遭受电击时的电流途径实训四间接触电的认识和实训操作实训五模拟人体接触设备外壳引起的电击情况及人体电压大小实训六直接和间接触电保护实训实训七绝缘电阻和吸收比的测量实训八接地电阻的测量实训九三相交流电的相序判断实训十低压接地系统实训实训十一安全标志的认识实训实训十二等电位联结模拟实训五、配置清单。
YUYWX-081 初级维修电工实训考核装置
YUYWX-081 初级维修电工实训考核装置一、概述初级维修电工实训考核装置,采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，电工实验室设备实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，电工考核柜符合初级电工国家职业标准教、培、考的要求，电工实验室设备适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能1.输入电压：三相四线制380V±10% 50Hz2.工作环境：环境温度范围为-5～＋40℃3.装置容量：＜1KVA4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护5.外形尺寸：1600mm×700mm×1450mm三、实训装置的基本配置及功能初级维修电工实训考核装置主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏初级维修电工实训考核装置实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实训挂箱及器材配备1、SY-61维修电工挂箱（一）2、SY-62维修电工挂箱（二）3、SY-63维修电工挂箱（三）4、SY-64维修电工挂箱（四）5、SY-65维修电工挂箱（五）6、九孔万能实训板2块7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
