点火线圈的组成结构及工作原理
点火线圈实训报告心得体会
一、实训背景点火线圈是汽车点火系统的重要组成部分，它负责将低压电流转换为高压电流，以点燃汽油与空气的混合气体。
为了深入了解点火线圈的工作原理、性能特点以及在实际应用中的注意事项，我们进行了点火线圈实训。
二、实训目的1. 理解点火线圈的工作原理及性能特点；2. 掌握点火线圈的结构组成、工作流程及检测方法；3. 培养动手实践能力，提高对汽车点火系统的认知；4. 为今后从事汽车维修工作打下基础。
三、实训内容1. 点火线圈的结构组成及工作原理点火线圈由初级线圈、次级线圈、铁芯、绝缘体、外壳等部分组成。
初级线圈和次级线圈绕制在同一铁芯上，初级线圈匝数较少，次级线圈匝数较多。
当初级线圈通电时，在铁芯中产生磁场，磁场变化时，次级线圈产生感应电动势，从而产生高压电流。
2. 点火线圈的性能特点点火线圈具有较高的能量转换效率、较小的体积和重量、良好的耐热性能和抗干扰能力。
3. 点火线圈的检测方法（1）外观检查：检查点火线圈外观是否完好，有无破损、裂纹等现象；（2）绝缘电阻测试：使用绝缘电阻测试仪测试点火线圈的初级线圈和次级线圈之间的绝缘电阻，确保其符合要求；（3）高压测试：使用高压测试仪测试点火线圈次级线圈的输出电压，判断点火线圈是否正常工作；（4）漏电测试：使用漏电测试仪测试点火线圈初级线圈和次级线圈之间的漏电电流，确保其符合要求。
4. 点火线圈的实际应用在汽车点火系统中，点火线圈的作用是将低压电流转换为高压电流，以点燃汽油与空气的混合气体。
点火线圈在发动机工作时，需要承受高温、高压等恶劣环境，因此对其性能要求较高。
四、实训心得体会1. 理论与实践相结合通过本次实训，我深刻体会到理论与实践相结合的重要性。
在课堂上，我们学习了点火线圈的相关理论知识，但在实际操作过程中，才能真正理解其工作原理和性能特点。
2. 动手实践能力的提高在实训过程中，我学会了如何使用检测仪器对点火线圈进行检测，提高了自己的动手实践能力。
同时，通过实际操作，我对点火线圈的结构、工作流程有了更加清晰的认识。

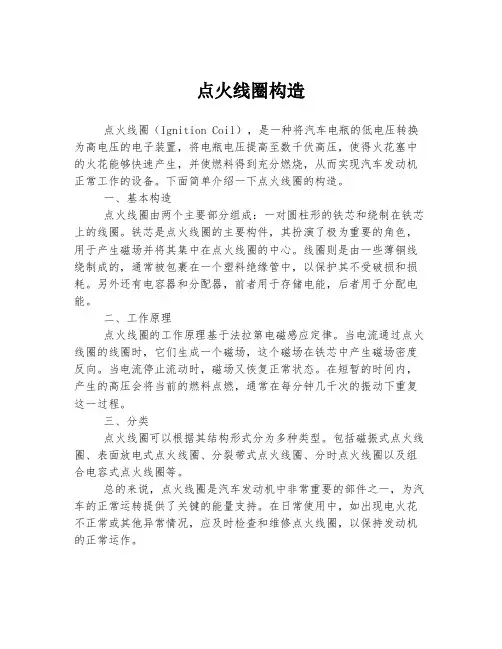

点火线圈构造
点火线圈构造
点火线圈（Ignition Coil），是一种将汽车电瓶的低电压转换为高电压的电子装置，将电瓶电压提高至数千伏高压，使得火花塞中的火花能够快速产生，并使燃料得到充分燃烧，从而实现汽车发动机正常工作的设备。
下面简单介绍一下点火线圈的构造。
一、基本构造
点火线圈由两个主要部分组成：一对圆柱形的铁芯和绕制在铁芯上的线圈。
铁芯是点火线圈的主要构件，其扮演了极为重要的角色，用于产生磁场并将其集中在点火线圈的中心。
线圈则是由一些薄铜线绕制成的，通常被包裹在一个塑料绝缘管中，以保护其不受破损和损耗。
另外还有电容器和分配器，前者用于存储电能，后者用于分配电能。
二、工作原理
点火线圈的工作原理基于法拉第电磁感应定律。
当电流通过点火线圈的线圈时，它们生成一个磁场，这个磁场在铁芯中产生磁场密度反向。
当电流停止流动时，磁场又恢复正常状态。
在短暂的时间内，产生的高压会将当前的燃料点燃，通常在每分钟几千次的振动下重复这一过程。
三、分类
点火线圈可以根据其结构形式分为多种类型。
包括磁振式点火线圈、表面放电式点火线圈、分裂带式点火线圈、分时点火线圈以及组合电容式点火线圈等。
总的来说，点火线圈是汽车发动机中非常重要的部件之一，为汽车的正常运转提供了关键的能量支持。
在日常使用中，如出现电火花不正常或其他异常情况，应及时检查和维修点火线圈，以保持发动机的正常运作。

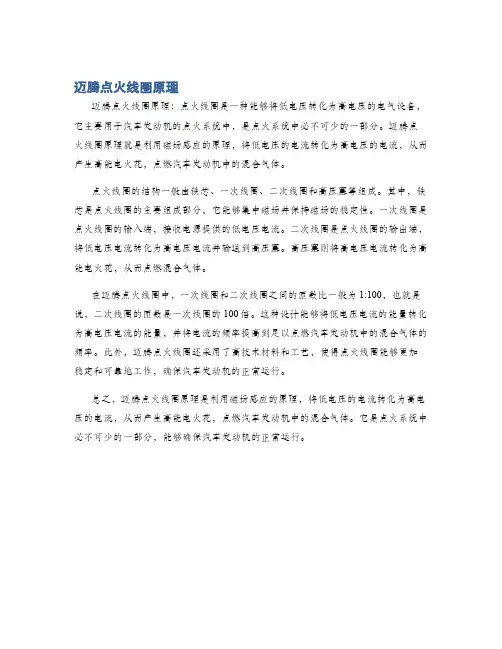

迈腾点火线圈原理
迈腾点火线圈原理
迈腾点火线圈原理：点火线圈是一种能够将低电压转化为高电压的电气设备，它主要用于汽车发动机的点火系统中，是点火系统中必不可少的一部分。
迈腾点火线圈原理就是利用磁场感应的原理，将低电压的电流转化为高电压的电流，从而产生高能电火花，点燃汽车发动机中的混合气体。
点火线圈的结构一般由铁芯、一次线圈、二次线圈和高压塞等组成。
其中，铁芯是点火线圈的主要组成部分，它能够集中磁场并保持磁场的稳定性。
一次线圈是点火线圈的输入端，接收电源提供的低电压电流。
二次线圈是点火线圈的输出端，将低电压电流转化为高电压电流并输送到高压塞。
高压塞则将高电压电流转化为高能电火花，从而点燃混合气体。
在迈腾点火线圈中，一次线圈和二次线圈之间的匝数比一般为1:100，也就是说，二次线圈的匝数是一次线圈的100倍。
这种设计能够将低电压电流的能量转化为高电压电流的能量，并将电流的频率提高到足以点燃汽车发动机中的混合气体的频率。
此外，迈腾点火线圈还采用了高技术材料和工艺，使得点火线圈能够更加稳定和可靠地工作，确保汽车发动机的正常运行。
总之，迈腾点火线圈原理是利用磁场感应的原理，将低电压的电流转化为高电压的电流，从而产生高能电火花，点燃汽车发动机中的混合气体。
它是点火系统中必不可少的一部分，能够确保汽车发动机的正常运行。
2线点火线圈工作原理
2线点火线圈工作原理
点火线圈是汽车发动机点火系统的重要部件之一，其主要作用是将低电压的电能转化为高电压来点燃汽车发动机中的混合气体。
下面是2线点火线圈的工作原理：
1. 基本组成：2线点火线圈由一个主线圈（也称为一次线圈）和一个次级线圈（也称为二次线圈）组成。
主线圈由较粗的导线制成并绕制在一个铁芯上，次级线圈则由较细的导线绕制在主线圈的外部。
2. 低电压输入：点火线圈通过一个低电压电源（如蓄电池）供电。
当点火开关打开时，电流流过导线进入主线圈。
3. 磁场产生：当电流流过主线圈时，会在铁芯周围产生一个磁场。
这个磁场的产生遵循安培定律，即电流通过导线时会形成一个环绕着导线的磁场。
4. 磁场崩溃：当点火开关关闭时，电流会突然中断。
这会导致主线圈中的磁场崩溃并突然消失。
根据法拉第定律，磁场的变化会引发一个与原磁场方向相反的电流。
5. 高电压输出：由于次级线圈绕制在主线圈的外部，次级线圈会受到磁场突然崩溃的影响，产生一个高电压的感应电动势。
这个电压会通过次级线圈的输出端，通过高压线传输到发动机的火花塞。
6. 火花产生：高电压通过火花塞时，会在火花塞间产生一个电
晕放电，并将点火线圈输送的电能转化为强大的电火花，点燃汽车发动机中的混合气体。
综上所述，2线点火线圈是利用磁场的变化来产生高电压的，从而点燃汽车发动机中的混合气体。
汽车点火线圈的工作原理
汽车点火线圈的工作原理汽车点火线圈是汽车点火系统中的重要组成部分，它的工作原理是将低电压的电能转化为高电压的电能，以点燃汽车发动机的燃料混合物。
下面将详细介绍汽车点火线圈的工作原理。
1. 点火系统概述汽车点火系统的主要功能是在发动机的每个循环中点燃燃料混合物，从而推动活塞工作。
点火系统由点火线圈、点火开关、火花塞、高压线等组成。
其中，点火线圈起到将低电压转化为高电压的作用，点火开关控制点火的时机，火花塞产生高压电火花点燃燃料混合物。
2. 点火线圈的结构汽车点火线圈通常由铁芯、初级线圈、次级线圈和高压输出线组成。
铁芯是一个带有一层绝缘材料的铁片，用于集中磁场。
初级线圈是绕在铁芯上的线圈，与电池负极连接。
次级线圈是绕在初级线圈外的更多绕组，与火花塞连接。
高压输出线连接次级线圈和火花塞。
3. 点火线圈的工作原理点火线圈的工作原理基于电磁感应。
当汽车点火开关接通时，电流从电池流经初级线圈，产生一个磁场。
这个磁场通过铁芯传导到次级线圈，进一步增强磁场。
当点火开关断开时，初级线圈中的电流突然中断，磁场也会突然消失。
根据电磁感应定律，当磁场发生变化时，会在次级线圈中产生电压。
由于次级线圈的绕组比初级线圈多，因此产生的电压较高。
4. 高压电能的输出由于次级线圈中产生的电压较高，可以达到几千伏的电压。
这个高电压通过高压输出线传输到火花塞，形成一个高电压电场。
当点火开关再次接通时，电流通过火花塞，在电极之间产生电火花，点燃燃料混合物。
5. 点火线圈的调节为了确保点火线圈的正常工作，通常需要对其进行调节。
调节的主要目的是使初级线圈和次级线圈之间的匹配达到最佳状态，以提供足够的高压输出。
调节时，可以通过改变初级线圈的匝数或次级线圈的匝数来实现。
6. 点火线圈的故障排除在实际使用中，点火线圈可能会出现故障，导致发动机无法正常点火。
常见的故障包括线圈内部短路、绝缘损坏、绕组断路等。
当点火线圈出现故障时，可以通过检查线圈的电阻值或使用专用的线圈测试仪来进行故障排除。
汽车点火系统的元件
汽车点火系统的元件1、点火线圈结构：由初级绕组、次级绕组、铁心、凹凸压接线柱、附加电阻等组成。
两个绕组都绕在同一个铁心上，次级绕组在内，初级绕组在外。
次级绕组的匝数大于初级绕组的匝数。
如图1所示。
图1点火线圈的结构点火线圈的工作原理：当时级线圈接通电源时，随着电流的增长四周产生一个很强的磁场，铁芯储存了磁场能；当开关装置使初级线圈电路断开时，初级线圈的磁场快速衰减，次级线圈就会感应出很高的电压。
初级线圈的磁场消逝速度越快，电流断开瞬间的电流越大，两个线圈的匝比越大，则次级线圈感应出来的电压越高。
附加电阻（1）材料：点火线圈的附加电阻是由低碳钢丝、镍铬丝或纯镍丝制成。
（2）特点：阻值是随着电阻自身温度的上升而增加，随着温度的降低而阻值减小。
（3）作用：用于改善点火系的工作特性，使发动机转速较低时，阻值增大，而高转速时阻值减小。
（4）工作过程：发动机转速低时→触点闭合时间长→初级电流增加→流过附加电阻的电流增加→附加电阻的温度上升→阻值加大→初级电流下降，限制了初级电流的增加，使点火线圈不至于过热；当发动机转速上升→闭合时间下降→初级电流下降→电阻阻值削减→使初级电流下降较少，避开了高速时发生断火现象。
而在起动时，由于蓄电池电压下降较多，为了增加初级电流，将附加电阻短路，防止初级电流下降太多，保证了牢靠点火。
点火线圈的种类按低压绕组的接线柱分：二接线柱和三接线柱两种；按有无附加电阻分：有附加电阻和无附加电阻两种；按铁心的外形分：开磁路和闭磁路两种；按点火能量分：一般型和高能型两种。
2、一般分电器组成：由断电器、配电器、电容器和点火提前装置等组成，如图2所示。
上部为配电器、中间是断电器，下面为点火提前装置。
通常安装在发动机的左侧，由发动机的凸轮轴或机油泵驱动。
1-分电器盖；2—分火头；3—凸轮；4—触点及断电器底板总成；5—电容器；6—联轴节；7—油杯；8—真空提前机构；9—分电器壳体；10—活动底板；11—偏心螺钉；12—固定触点与支架；13—活动触点臂；14—接线柱；15—拉杆；16—膜片；17—真空提前机构外壳；18—弹簧；19—螺母；20—触点臂弹簧片；21—油毡及夹圈图2分电器的结构工作状况断电器：发动机旋转时，凸轮的凸角将活动触点顶开，切断初级电路，在次级产生高压，实现点火。
独立点火线圈
4线点火线圈（大众）
宝来实车电路
4线点火线圈（丰田）
1丰田4线点火线 圈。4根线分别 是什么。第一根， 电源线。第二根， 点火信号线 （IGT）。第三 根，点火信号反 馈线（IGF）。 第四根，接地线。
丰田点火线圈
丰田卡罗拉电路
1、用万用表测量1、4有 12V电压，测量2、4和3、 4有5V的平均电压
独立点火线圈
工作原理及分类
点火线圈原理
点火线圈内部是有两组线圈组成。
一组是初级线圈，一组是次级线 圈
当初级线圈通上电的时候，周围 会产生磁场，那么这个磁场会影 响到次级线圈。次级线圈会产生 一个电压，但是这个电压并不会 很大，所以不一定能击穿火花塞 间隙，产生跳火。当初级线圈断 电的时候，线圈会产生一个反向 电动势，这个电压是非常的大， 所以同样，次级线圈也会产生一 个非常大的电压，这个电压足以 击穿火花塞间隙，产生跳火。
2、模块型无法检测电阻
3、示波器波形分析
CH1是3缸的点火信号， CH2是各缸的反馈信号， 从电路图中可知4缸的反馈 信号汇聚成一根
丰田凯美瑞实车电路
点火线圈插头
二线点火线圈
信号断开，次级电路放电，蓄电池对于几万 伏的高压可以忽略（看成导线）， 下图是放 电电路走向
现代起亚汽车点火线圈
起亚K2实车电路
三线点火线圈（线圈型）
当开关断开的 时候 初级线圈 没有电流，开 关闭合后初级 线圈有电流。 次级会产生高 电压
三线点火线圈（模块型）
三极管开关的 通断由电脑控 制 ，初级的接 地和次级接地 并线。如果分 开则是四线
宝马三线
4线点火线圈
信号线控制控制 三极管的导通， 三级管导通后初 级线圈通电，由 于线圈有感抗特 性电流升的比较 慢，当信号断开 三极管截止，电 流迅速放电在次 级线圈产生高压
雪佛兰点火线圈工作原理
雪佛兰点火线圈工作原理雪佛兰点火线圈是现代汽车中常见的一个零部件，其作用是提供对汽车引擎的点火能力。
在发动机开始运转之前，需要通过点火系统给汽车引擎提供足够的能量来启动。
在汽车的点火系统中，点火线圈是经常工作的一个重要部件，本文将介绍点火线圈的具体工作原理。
一个传统的汽车引擎有多个气缸，每个气缸都要有点火线圈进行点火。
点火线圈主要由两个部分组成：一个绕制在里面的铜丝绕组和一组磁铁。
当电流通过绕组时产生的磁场正好与磁铁的磁场相遇，就会在线圈的二次绕组内产生电压，向高压分电器（分电器也在点火系统中) 传送高压电流，然后进入到每个汽缸的点火装置中。
点火线圈的工作原理可以通过以下步骤说明：1.电池电压通过点火开关到达控制模块，控制模块将信号送到点火线圈。
2.点火线圈内的铜丝绕组收到信号时，线圈中的电流开始流动。
电流通过绕组时，会产生一个磁场，把磁铁吸引过来。
3.当磁铁与线圈内磁场相遇时，它会为电流产生一个电压。
这个电压会通过引擎顶部的点火线分配器将高压电流发送到每个汽缸的点火塞中。
4.高压电流通过点火塞在汽缸中形成火花，并引爆汽油混合气。
这就是点火线圈的基本工作原理。
需要注意的是，点火线圈是一种高压电子装置，如果使用不当或配置不正确，会对人造成严重伤害。
因此，在更换或安装点火线圈时，请务必注意相关标示，参照车辆手册或咨询专业技术人员。
点火线圈在汽车引擎启动和运行过程中是至关重要的。
它能够在所有气缸中产生适量的高压电流，确保每一个汽缸的点火都是准确可靠。
在维护汽车时，我们应该定期检查及更换点火线圈，以保证汽车的点火系统能够正常运行。
这不仅是为了延长汽车的使用寿命，还能提高汽车的性能和安全性。
总之，雪佛兰点火线圈在现代汽车技术中扮演着至关重要的角色，它的正确使用和维护是保证汽车点火系统正常工作的关键。
我们应该对汽车的点火系统保留清晰的认知，这可以有助于我们更好地理解我们所驾驶的车辆的工作原理及其性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点火线圈的组成结构及工作原理
点火装置的核心部件是由点火线圈和开关装置组成，点火线圈实际上就是一个变压器，将汽车电源供给的低压电转变为高压电，并按照发动机的作功顺序与点火时间的要求适时、准确地配送给各缸的火花塞，在其间隙处产生点火花，点燃气缸内的可燃混合气。
这个看似普通的变压器内部有铁芯、初级绕组、次级绕组和绝缘物质等。
1、铁芯由互相绝缘的条形硅钢叠制而成，片间利用氧化油层或涂绝缘族隔离，外层套有绝缘套管，其作用是增强磁通。
2、初级绕组用导线直径为～的漆包线分层绕于初级绕组外层，以利散热，初级绕组为230～370 匝。
外面也包有数层绝缘纸，以增强绝缘。
绕组绕好后在真空中浸以石蜡和松香混合物，进一步加强绝缘。
初级绕组的作用是利用绕组内电流变化实现电磁感应。
3、次级绕组用导线直径为～的漆包线绕于铁芯绝缘套管外部，约11000～26000 匝。
为加强绝缘和免遭机械损伤，每层导线都用绝缘纸隔开，最外层的绝缘纸层数较多，或者套上纸板套管。
其作用是产生互感电动势。
4、钢套初级绕组与外壳之间装有导磁用钢套。
用磁钢片卷成筒形，构成磁路的一部分，使铁芯形成半封闭式磁路，减少漏磁。
5、填充物为加强绝缘和防止潮气浸入，在外壳内填满沥青或变压器油，填充变压器油时，线圈散热性较好，温升较低，且绝缘性好。
近年来也使用六氟化硫(SF6)等气体绝缘或采用塑料造型绝缘。
6、附加电阻三接式点火线柱壳体外部装有一附加电阻，附加电阻两端连于胶木盖上的“+开关”和“开关”接柱，其作用是改善点火性能。
两接柱点火线圈无附加电阻，在点火开关与点火线圈“+”接柱间，连入一根附加电阻线。
那么点火线圈是如何工作的呢山东名门汽车服务有限公司成立于2009年，坐落在济南老屯汽配市场。
公司主要销售氙气灯、日行灯、改装灯、灯泡、火花塞、点火线圈、双光透镜、LED大灯等产品。
对汽车零部件的使用非常熟悉。
下面由他们讲解一下点火线圈的工作原理：
点火线圈之所以能将车上低压电变成高电压，是由于有与普通变压器相同的形式，初级线圈与次级线圈的匝数比大。
但点火线圈工作方式却与普通变压器不一样，普通变压器是连续工作的，而点火线圈则是断续工作的，它根据发动机不同的转速以不同的频率反复进行储能及放能。
当初级线圈接通电源时，随着电流的增长四周产生一个很强的磁场，铁芯储存了磁场能；当开关装置使初级线圈电路断开时，初级线圈的磁场迅速衰减，次级线圈就会感应出很高的电压。
初级线圈的磁场消失速度越快，电流断开瞬间的电流越大，两个线圈的匝比越大，则次级线圈感应出来的电压越高。
